Xtreme - Outdoor
Męski prosty – męski prosty
Inne długości kabli są dostarczane na życzenie.
6 ... 32 V AC/DC
4-piny
bez komponentów
z opaską kodującą
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 13 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, szary, rosa, biały, czarny |
General data | Cable
| Identyfikacja przewodu | 260 |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 wires z Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | , niebieski, szary, rosa, biały, czarny |
Mechanical data | Cable
| Cable weigth | 99 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 8,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 2 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 16 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Obciążalność prądowa min. żyły (dane) | 7,2 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 40,1 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | Mio. |
| Prędkość skrętu | Cykle/min |

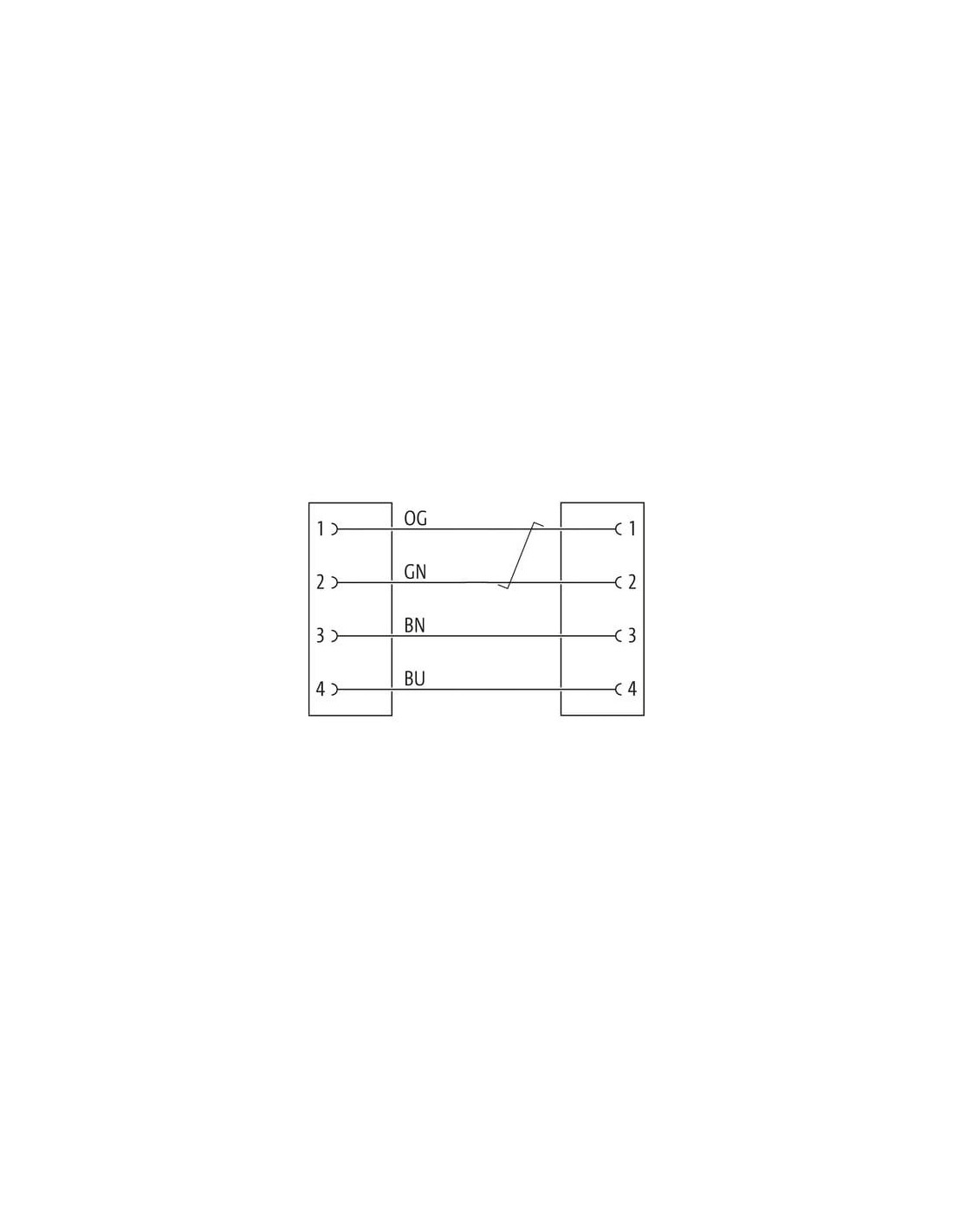

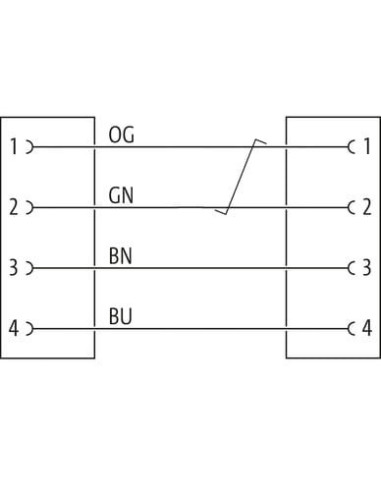

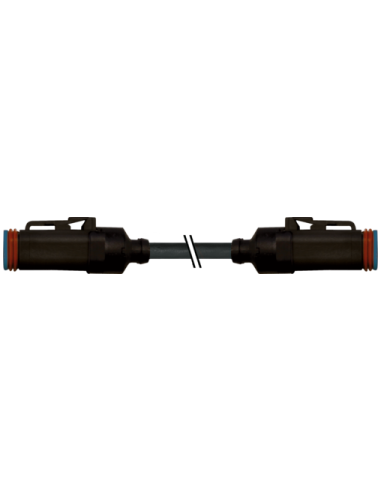

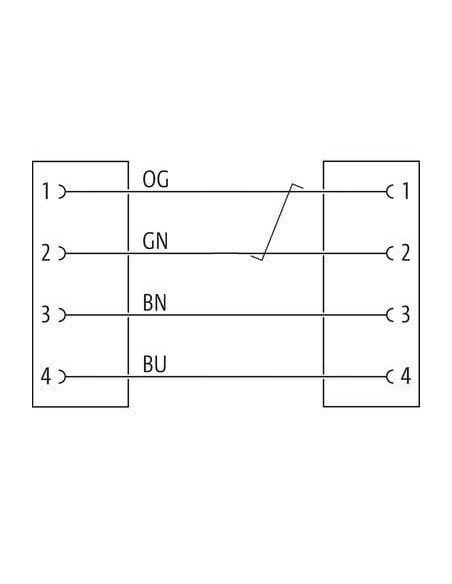

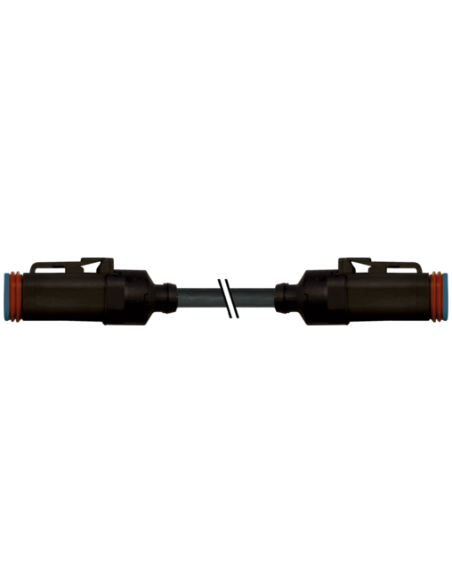

Wtyczka odprowadzająca MDC06-4s / MDC06-4s CANopen DANFOSS – profesjonalne rozwiązanie dla wymagających instalacji
Wtyczka odprowadzająca MDC06-4s to niezawodna, wysokiej jakości złączka kablowa wykorzystywana w wymagających aplikacjach przemysłowych i pojazdach terenowych. Produkt powstał z myślą o zapewnieniu solidnego połączenia elektrycznego, charakteryzującego się wysoką odpornością na warunki zewnętrzne oraz agresywne środowiska pracy.
Zastosowanie wtyczki MDC06-4s CANopen DANFOSS
Produkt dedykowany jest do:
- pojazdów specjalnych i maszyn rolniczych,
- systemów sterowania CANopen,
- instalacji automatyki przemysłowej,
- systemów czujników i urządzeń pomiarowych,
- aplikacji wymagających odporności na kurz, wodę, oleje oraz wibracje.
Najważniejsze cechy i zalety wtyczki MDC06-4s / MDC06-4s CANopen DANFOSS
- Solidna i chemicznie odporna obudowa z tworzywa sztucznego PA zapewnia bezpieczeństwo oraz trwałość nawet w trudnych warunkach.
- Stopień ochrony IP68, IP66K i IP69K gwarantuje maksymalną szczelność oraz ochronę przed pyłem i wodą pod ciśnieniem.
- Kompatybilność z Deutsch DT06-4S i Amphenol AT06-4S umożliwia łatwą integrację w różnorodnych systemach pojazdowych i przemysłowych.
- 4 piny, co pozwala na przesyłanie sygnałów oraz zasilania w jednym przewodzie.
- Kodowane opaską – zapewnia pewność połączenia oraz eliminuje ryzyko błędnego podłączenia.
- Możliwość wykonania w innych długościach kabla na zamówienie, co pozwala dostosować rozwiązanie do indywidualnych potrzeb instalacji.
Budowa i wytrzymałość mechaniczna wtyczki CANopen DANFOSS
Wtyczka wytrzymuje szeroki zakres temperatur od -40°C do +80°C, co gwarantuje bezawaryjne użytkowanie zarówno w niskich, jak i wysokich temperaturach. Zastosowane materiały – uszczelka silikonowa, miedziane styki z niklowaną powłoką oraz płaszcz z PUR/PVC – zapewniają długą żywotność oraz odporność na ścieranie i chemikalia, takie jak oleje czy benzyna.
Parametry techniczne i elektryczne
- Pasma napięcia roboczego: 6–32 V AC/DC
- Prąd roboczy do 4 A na styk
- Długość kabla: 0,3 m (inne długości dostępne na zamówienie)
- Żółta izolacja przewodu zapewniająca widoczność i bezpieczeństwo montażu
- Zamknięcie typu blokada zatrzaskowa dla szybkiego i pewnego montażu
Typowe zastosowania – gdzie sprawdzi się wtyczka MDC06-4s?
Wtyczki tego typu są powszechnie stosowane w instalacjach CAN (CANopen), instalacjach elektrycznych maszyn rolniczych, pojazdów budowlanych, systemach monitorowania stanów pracy oraz w rozbudowanych układach pomiarowych automatyki przemysłowej. Dzięki wysokiej odporności na uszkodzenia mechaniczne oraz wpływ szkodliwych czynników zewnętrznych, złącze to rekomendowane jest do zastosowań w trudnych warunkach eksploatacji.
Bezpieczeństwo i pewność połączenia
Spełnienie rygorystycznych norm IP68, IP66K, IP69K oraz odporność na płomień zgodnie z IEC 60332-2-2 i UL 1581 zapewniają bezpieczne użytkowanie w wymagających instalacjach. Wtyczka nie posiada wbudowanych komponentów elektronicznych ani diody LED, co pozwala na jej uniwersalne zastosowanie.
Podsumowanie: Nowoczesne i odporne złącze do zastosowań przemysłowych oraz terenowych
Wtyczka odprowadzająca MDC06-4s / MDC06-4s CANopen DANFOSS to gwarancja jakości, trwałości i bezpieczeństwa w każdej instalacji wymagającej niezawodnych złączy i przewodów odpornych na działanie czynników zewnętrznych. Sprawdzi się zarówno w dynamicznych systemach ruchomych, jak i w aplikacjach stacjonarnych – wszędzie tam, gdzie nieprzerwana komunikacja i zasilanie mają kluczowe znaczenie.
