Xtreme - Outdoor
Męski prosty – męski prosty
Inne długości kabli są dostarczane na życzenie.
6...230 V AC/DC

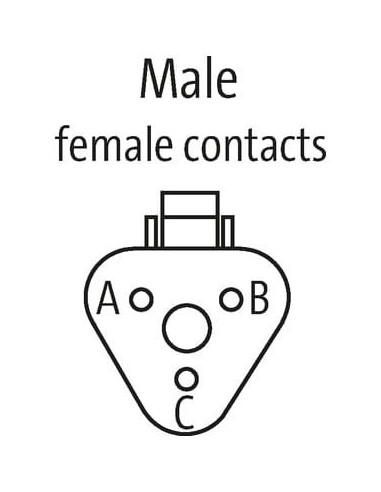

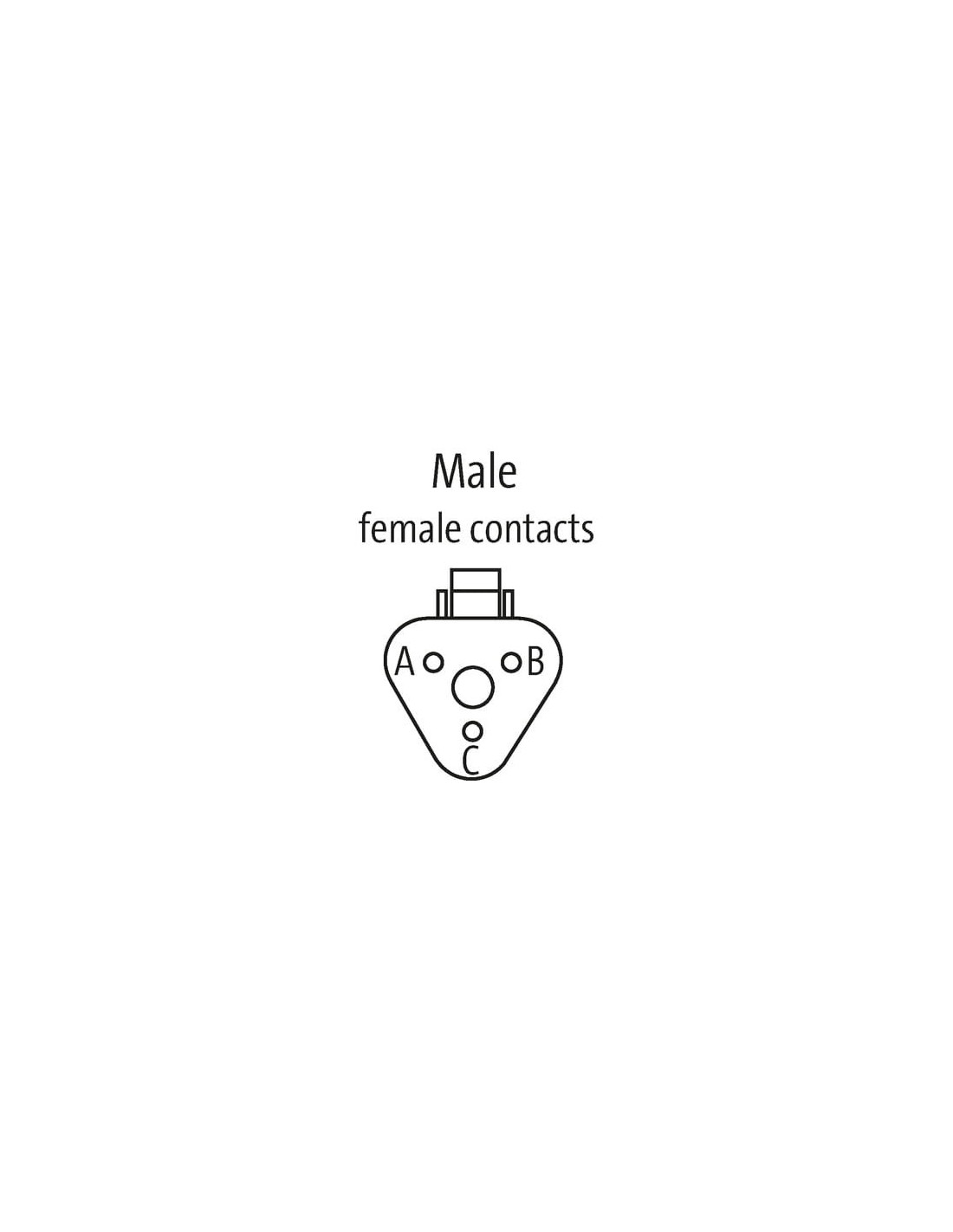

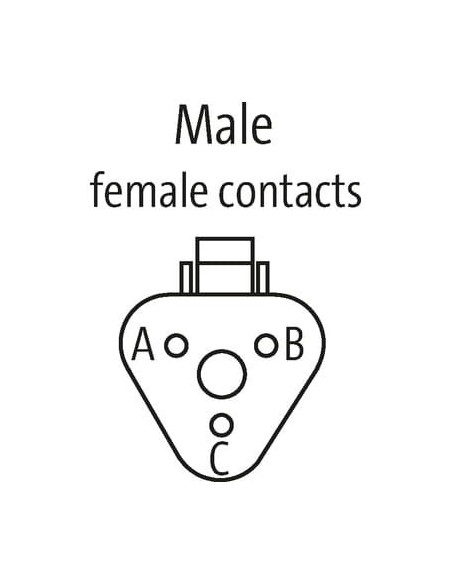

3-piny
bez komponentów
z opaską kodującą
kompatybilny z Deutsch DT06-3S
kompatybilny z Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

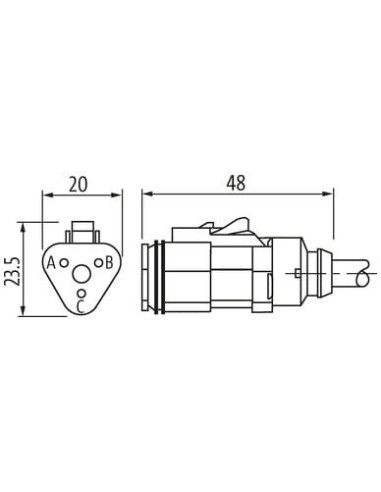

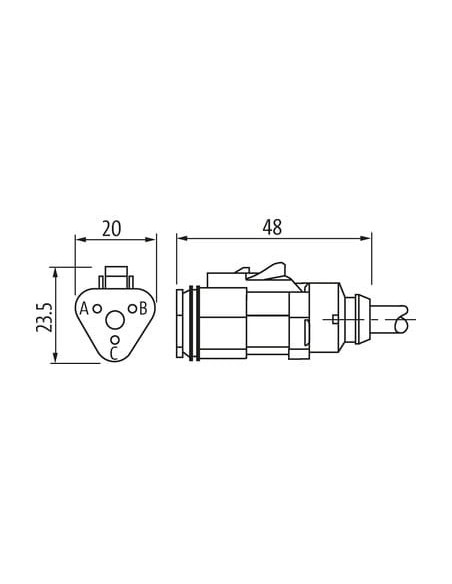

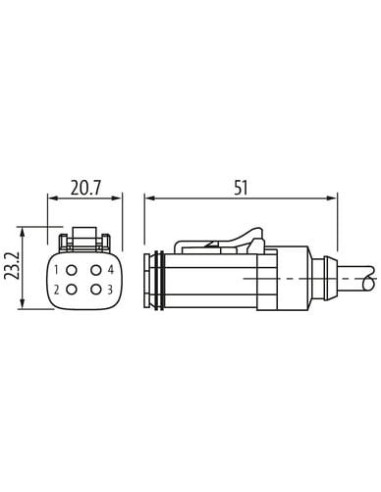

| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-3S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

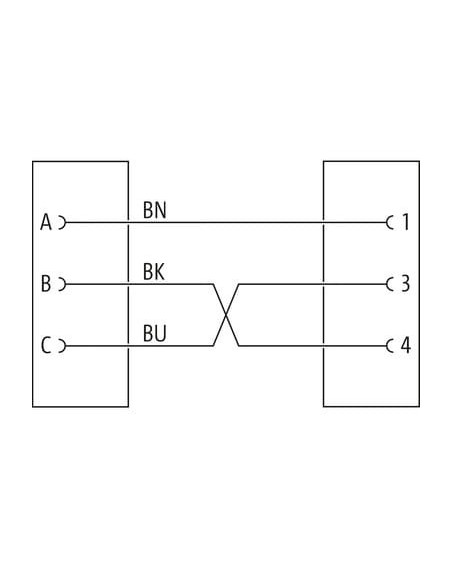

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 564 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

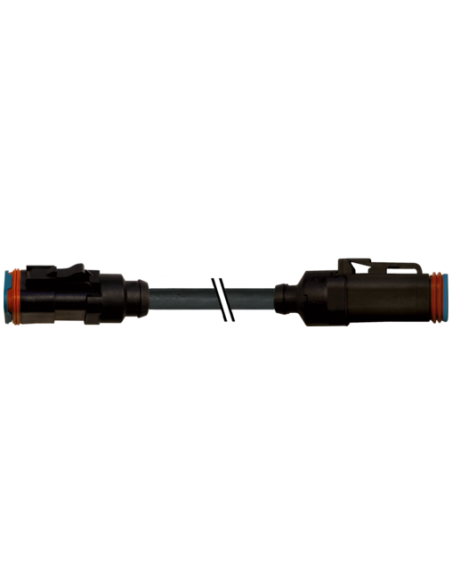

Korek zaworowy MDC06-4s / MDC06-3s – Wytrzymałe złącze do wymagających zastosowań
Korek zaworowy MDC06-4s / MDC06-3s o kodzie 7072-77111-5640150 to złącze wysokiej jakości, zaawansowane technologicznie, przeznaczone do pracy w trudnych warunkach przemysłowych i terenowych. Zostało zaprojektowane z myślą o niezawodności oraz wszechstronności w zastosowaniach automatyki, systemach sterowania, maszynach budowlanych, pojazdach rolniczych i urządzeniach specjalistycznych.
Profesjonalne złącze o wysokiej odporności na czynniki zewnętrzne
Złącze kompatybilne z popularnymi gniazdami Deutsch DT06-3S oraz Deutsch DT06-4S gwarantuje szeroką kompatybilność oraz bezproblemową integrację z istniejącymi instalacjami przemysłowymi. Obudowa wykonana z tworzywa PA odznacza się bardzo dobrą odpornością chemiczną oraz wytrzymałością na działanie olejów, a wysoki stopień ochrony IP68 zapewnia bezpieczeństwo pracy nawet w wyjątkowo trudnych warunkach.
- Zakres napięcia pracy: 6...230 V AC/DC
- Prąd maksymalny na styk: 8 A
- Stopień ochrony: IP68 (włożone, przykręcone)
- Materiał uszczelki: silikon – wysoka szczelność i trwałość
- Powłoka styku: niklowana, odporna na korozję
Bezawaryjne połączenie i łatwość instalacji
Złącze MDC06-4s / MDC06-3s wyposażone jest w blokadę zatrzaskową oraz opaskę kodującą, które zabezpieczają przed przypadkowym rozłączeniem. Długość kabla standardowo wynosi 1,5 m, przy czym możliwe jest zamówienie innych długości zgodnie z indywidualnymi potrzebami aplikacji.
- Liczba biegunów: 3-pin (dla wersji 3S), 4-pin (dla wersji 4S)
- Oznaczenia kolorystyczne: czarny, niebieski
- Kabel w powłoce PUR – elastyczny, odporny na zginanie, dostosowany do wymagających warunków mechanicznych
Zastosowania i typowe obszary wykorzystania
Korek zaworowy MDC06-4s / MDC06-3s znajduje szerokie zastosowanie w wymagających środowiskach:
- Maszyny mobilne – systemy hydrauliczne, czujniki, elektrozawory
- Pojazdy specjalistyczne i rolnicze – połączenie instalacji elektrycznych i elektronicznych
- Automatyka przemysłowa – podłączanie urządzeń peryferyjnych
- Sektor outdoor – systemy oświetleniowe, zasilające, monitoring
Dzięki wysokiej odporności mechanicznej i chemicznej oraz szerokiemu zakresowi temperatur pracy (-25°C do 85°C), złącze idealnie sprawdza się zarówno w aplikacjach statycznych, jak i dynamicznych. Konstrukcja przewodu umożliwia jego użytkowanie przy wielokrotnych zgięciach oraz skrętach, co znacząco wydłuża żywotność połączenia.
Zalety złącza MDC06-4s / MDC06-3s
- Uniwersalność montażu – kompatybilność z popularnymi systemami Deutsch i Amphenol
- Bezproblemowa eksploatacja nawet w warunkach podwyższonej wilgotności i zapylenia
- Szybki i prosty montaż dzięki ergonomicznej konstrukcji
- Certyfikacja cURus gwarantująca wysoką jakość wykonania
Wybierając korek zaworowy MDC06-4s / MDC06-3s, można liczyć na trwałe, szczelne i niezawodne połączenie przewodów w najbardziej wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Przewody łączące »
