MSUD
Typ C (8 mm) – M8, męski prosty
24 V AC ±20% / DC ±25%
2 pinów zajęte

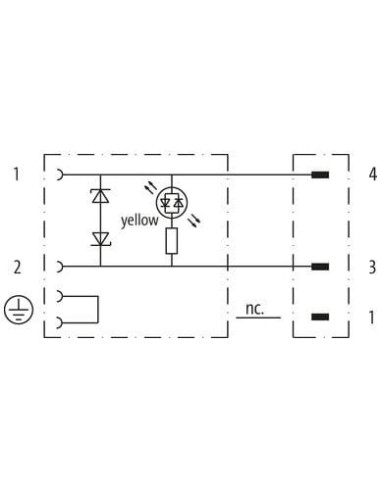

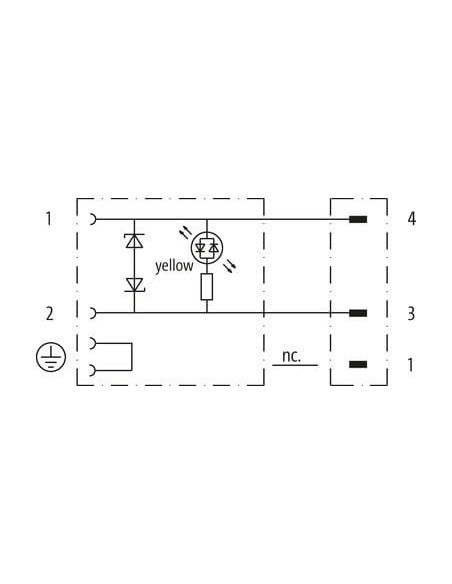

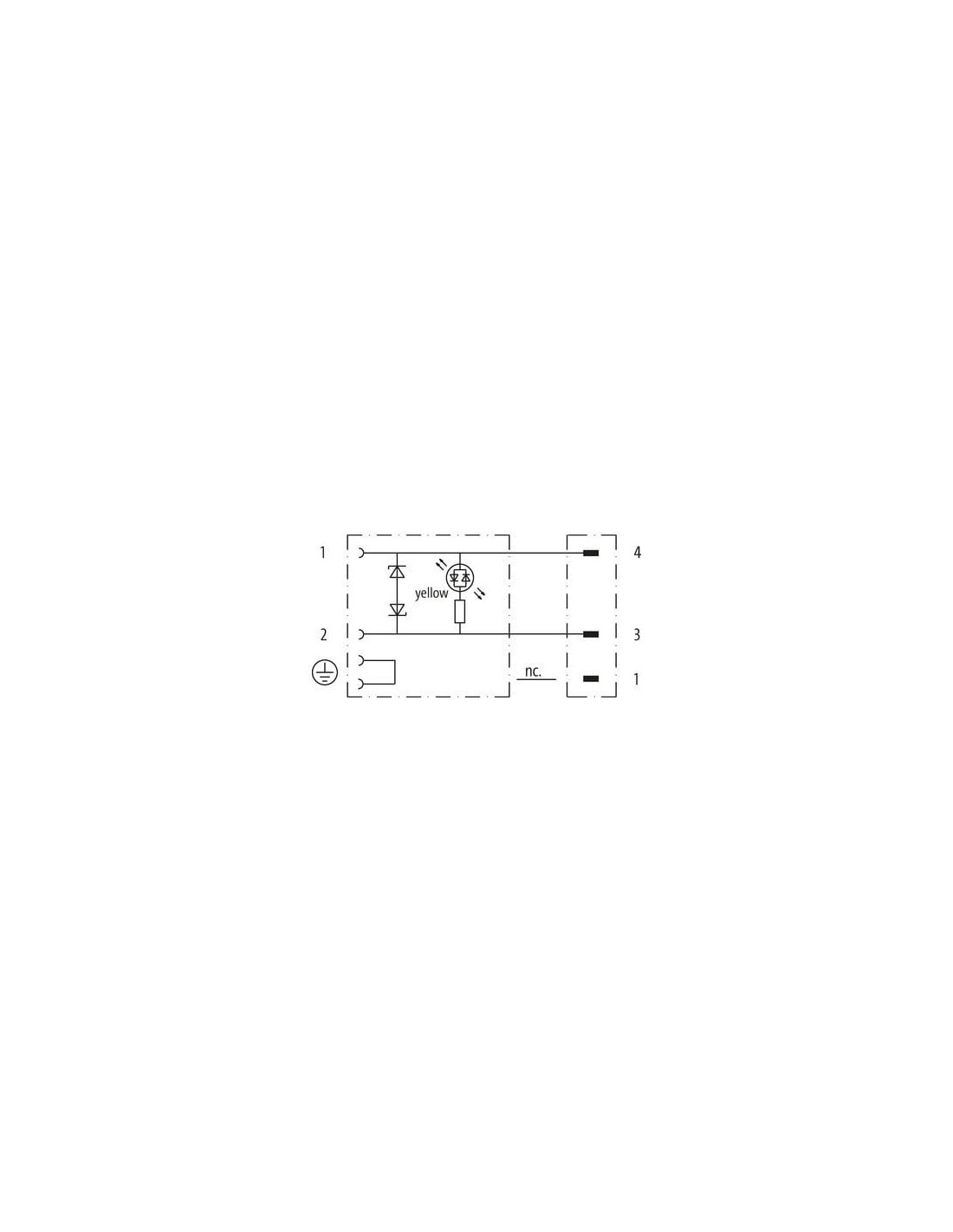

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M2.5 |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

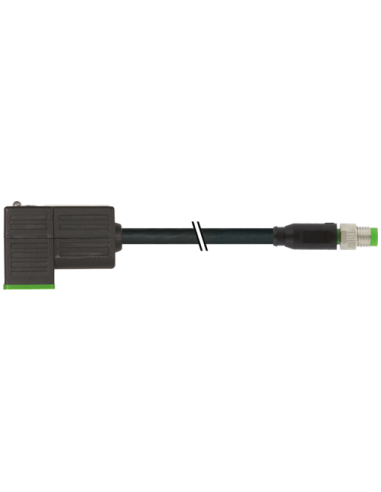

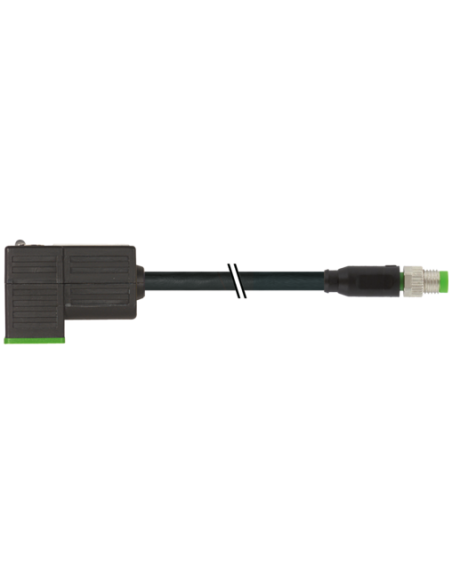

Złącze prostokątne M8 męskie proste z zaworem MSUD Forma C 8,0 mm – Kod: 7000-88431-6330200
Prostokątne złącze M8 męskie proste z zaworem MSUD Forma C 8,0 mm to specjalistyczny element przeznaczony do zastosowań w wymagających warunkach przemysłowych. Model 7000-88431-6330200 został stworzony z myślą o wysokiej niezawodności i długowieczności przy połączeniach elektrycznych, szczególnie tam, gdzie wymagana jest zarówno odporność na działanie olejów, chemikaliów, jak i solidna ochrona przed czynnikami zewnętrznymi.
Główne zalety – złącze MSUD Forma C M8 proste
- Uniwersalność zastosowania: dedykowane do aplikacji automatyki przemysłowej, systemów pneumatycznych, hydraulicznych, zaworów elektromagnetycznych oraz urządzeń wymagających szczelnych, bezpiecznych połączeń sygnałowych i zasilających.
- Podwyższona szczelność: stopnie ochrony IP65, IP66K, IP67, IP68 pozwalają na bezpieczne użytkowanie nawet w trudno dostępnych, zapylonych i wilgotnych miejscach oraz w kontakcie z cieczami.
- Wytrzymałość mechaniczna: trwała konstrukcja oraz obudowa z tworzywa sztucznego odporna na uszkodzenia mechaniczne i wibracje, dodatkowo zabezpieczona przy użyciu niklowanych i cynkowych elementów.
- Zabezpieczenia elektryczne: wbudowana dioda LED sygnalizująca stan pracy (żółta), obwód ochronny oraz Z-dioda – gwarancja stabilnej pracy nawet przy nagłych wzrostach napięcia (pik znamionowy do 0,8 kV, maksymalne napięcie wyłączające 55 V).
- Maksymalny prąd roboczy na styk: do 4 A, co umożliwia połączenie z większością standardowych urządzeń przemysłowych.
- Elastyczny przewód o długości 2 m, wykonany z wysokiej jakości PUR i PP – gwarancja odporności na UV, oleje, płomienie oraz liczne cykle zgięciowe (do 10 milionów dla torów C-track).
Możliwość personalizacji – kablowanie i długości na zamówienie
Dostępność różnych długości przewodów na życzenie oraz możliwość adaptacji złącza do konkretnych wymagań instalacyjnych pozwala na łatwe dopasowanie do każdej aplikacji przemysłowej. Wysoka odporność przewodu na zmienne warunki eksploatacji (temperatura pracy od -40°C do +90°C) oraz dostępność wersji z różną liczbą żył czynią to rozwiązanie niezwykle wszechstronnym.
Typowe zastosowania złącza M8 męskie proste MSUD Forma C
- Automatyka przemysłowa – połączenia czujników, siłowników, elektrozaworów.
- Hydraulika i pneumatyka – podłączanie cewek zaworów i urządzeń wykonawczych.
- Maszyny i linie produkcyjne – szybka wymiana elementów bez ryzyka błędów montażowych.
- Systemy sterowania – sygnalizacja obecności napięcia i diagnostyka dzięki diodzie LED.
Wytrzymałość i niezawodność w każdych warunkach
Złącze MSUD Forma C M8 proste z przewodem 2 m to synonim solidności i bezpieczeństwa w zakładach przemysłowych. Modułowa konstrukcja, zgodność z normami (EN IEC 60529, UL 1581, IEC 60332-2-2), a także możliwość stosowania w miejscach narażonych na silne drgania, korozję czy agresywne substancje sprawiają, że jest to produkt spełniający najbardziej restrykcyjne wymagania nowoczesnych aplikacji automatyki.
Podsumowanie – kluczowe cechy produktu
- Złącze M8 proste, 2 piny, standard MSUD Forma C (małe, 8 mm).
- Zasilanie 24 V AC/DC, dioda LED (żółta), pełne zabezpieczenie obwodu.
- Przewód PUR 2 m, odporny na UV, oleje, chemikalia i zginanie.
- Zakres temperaturowy: od -40°C do +90°C (ciężkie warunki przemysłowe).
- Standardowe wymiary montażowe i łatwy montaż z użyciem klucza SW9.
Złącze prostokątne M8 męskie proste MSUD Forma C 8,0 mm to rozwiązanie zapewniające pewność i bezpieczeństwo instalacji w branży automatyki, maszynowej, a także w aplikacjach, gdzie trudne warunki wymagają bezkompromisowej jakości połączeń. Odpowiednie również do nowoczesnych linii technologicznych oraz urządzeń przemysłowych.
