Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

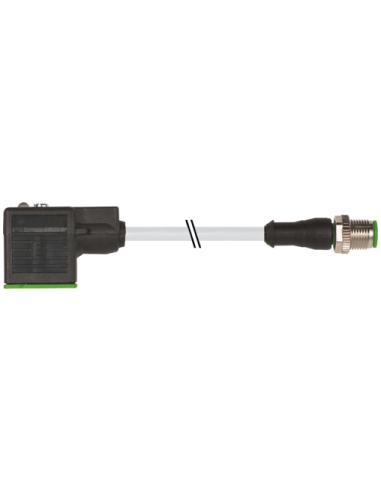

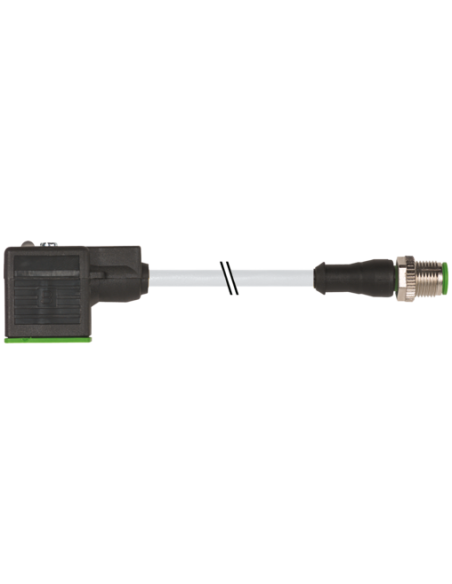

Konektor zaworowy typ A 18 mm – M12 7000-40881-2360200 – profesjonalne złącze do automatyki
Konektor zaworowy typ A 18 mm – M12 7000-40881-2360200 to wysokiej jakości rozwiązanie do połączeń w systemach automatyki przemysłowej, pneumatycznych oraz hydraulicznych. Dzięki uniwersalnemu zastosowaniu znajduje zastosowanie w aplikacjach wymagających niezawodnych połączeń elektrycznych oraz efektywnego przesyłu sygnałów sterujących.
Zastosowanie konektora typ A 18 mm – M12 w automatyce i przemyśle
Złącze zaworowe typ A z wtykiem M12 jest powszechnie używane do:
- Podłączania zaworów elektromagnetycznych, siłowników, czujników oraz wyłączników krańcowych,
- Instalacji maszyn przemysłowych i automatyzacji procesów produkcyjnych,
- Systemów transportowych, pakujących i etykietujących,
- Rozwiązań w aplikacjach mobilnych oraz stacjonarnych w trudnych warunkach środowiskowych.
Podwyższona odporność chemiczna oraz na działanie olejów umożliwia pracę zarówno w środowiskach suchych, jak i wilgotnych czy agresywnych chemicznie.
Kluczowe cechy i zalety konektora zaworowego 18 mm – M12
Główne zalety produktu:
- Wytrzymała obudowa z tworzywa sztucznego (PBT), odpornego na uderzenia, oleje, chemikalia i uszkodzenia mechaniczne,
- Stopień ochrony IP67 – gwarancja szczelności i ochrony przed pyłem oraz wodą, także przy częściowym zanurzeniu,
- Wbudowana dioda LED sygnalizująca stan pracy (kolor żółty) oraz obwód zabezpieczający, co zwiększa bezpieczeństwo użytkowania,
- Montaż typu “plug & play” – szybkie i łatwe przykręcenie, bez konieczności lutowania przewodów,
- Kodowanie typu A oraz złącze M12 x 1 zapewniające wysoką kompatybilność z najpopularniejszymi urządzeniami na rynku,
- Przewód 2 m z elastycznej, trwałej izolacji PUR, odporny na zginanie, ścieranie i wielokrotne cykle pracy,
- Zakres temperatur pracy od -25°C do +85°C oraz od -40°C do +90°C dla przewodu – możliwość pracy w szerokim zakresie warunków otoczenia,
- Trzyżyłowy przewód (czarny 1, czarny 2, zielono-żółty) o przekroju 0,75 mm² dla obciążeń do 4 A,
- Certyfikat cURus – gwarancja zgodności z wymaganiami bezpieczeństwa.
Bezpieczeństwo oraz komfort użytkowania – złącze zaworowe M12 7000-40881-2360200
Wbudowane zabezpieczenia (diody, obwód ochronny) oraz wskaźnik stanu pracy ułatwiają diagnozę i zapewniają bezpieczną eksploatację w każdym środowisku przemysłowym. Przepisy dotyczące promienia zgięcia przewodu oraz momentu dokręcenia (0,4–0,6 Nm) gwarantują odpowiednią trwałość mechaniczną złącza podczas montażu i użytkowania. Dzięki możliwości dopasowania długości przewodów na zamówienie konektor sprawdzi się także w nietypowych oraz szczególnie wymagających instalacjach.
Budowa techniczna i wymiary konektora zaworowego typ A – szybki montaż
Konektor posiada zintegrowany pierścień blokujący z niklowanego mosiądzu oraz kompaktowe wymiary (27 x 27 mm, wysokość 30 mm, szerokość pola przyłączeniowego 18 mm), co pozwala na montaż w miejscach o ograniczonej przestrzeni montażowej. Standardowy gwint M12 x 1 oraz klucz SW13 umożliwiają zastosowanie w większości typowych przyłączy automatyki i pneumatyki.
Typowe zastosowania w systemach automatyki
- Podłączanie elektrozaworów (w automatyce produkcyjnej, przemyśle spożywczym, farmaceutycznym, chemicznym),
- Połączenia czujników, przetworników i wyłączników krańcowych (np. w maszynach CNC, robotyce, transporcie),
- Zastosowania w systemach monitoringu i sterowania procesami przemysłowymi,
- Instalacje o szczególnych wymaganiach odporności na media agresywne oraz intensywne cykle pracy.
Konektor zaworowy typ A 18 mm – M12 7000-40881-2360200 stanowi solidny wybór do trwałych i bezpiecznych połączeń w nawet najbardziej wymagających warunkach przemysłowych.
