Dostępny
Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

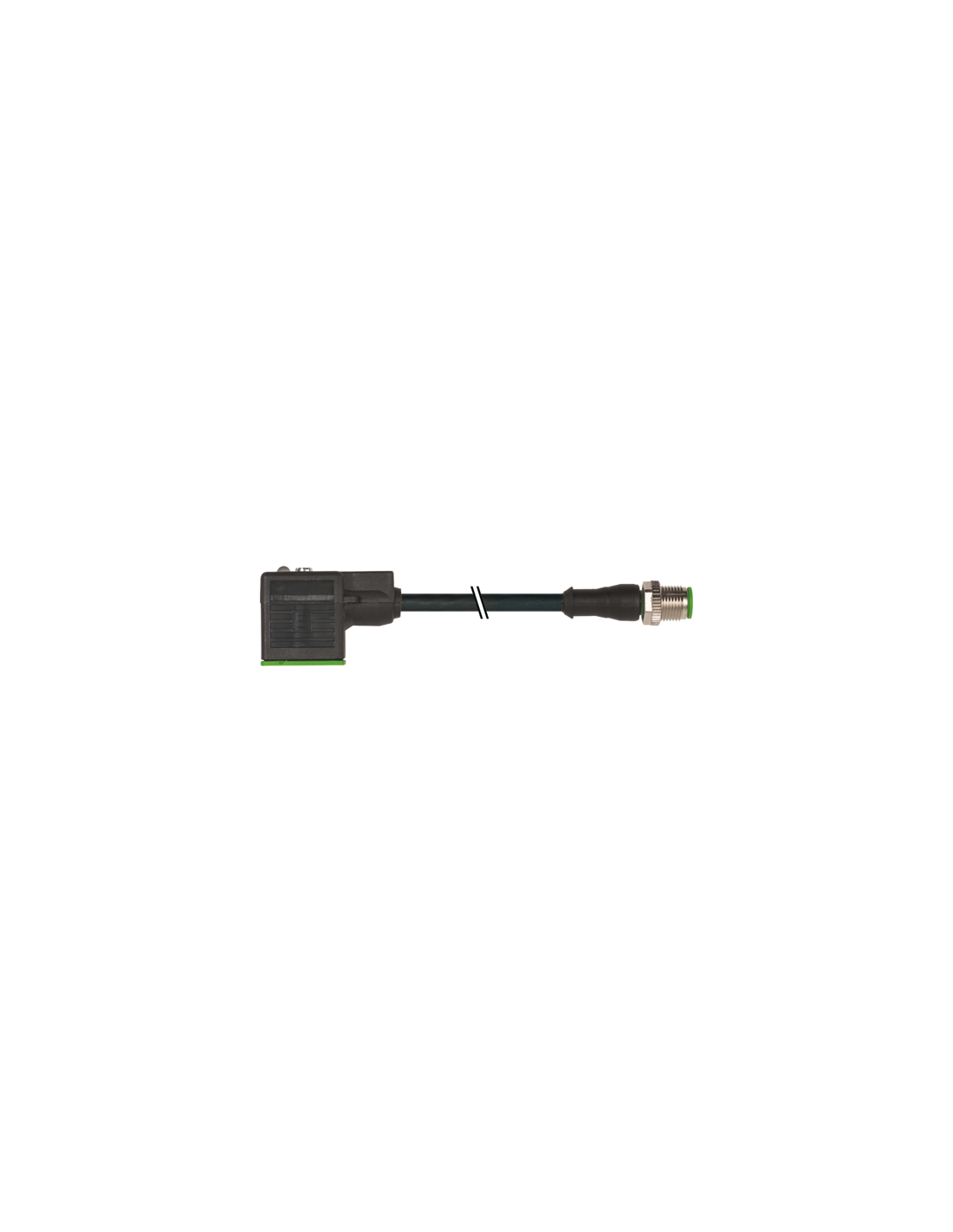

Złącze M12 męskie proste z zaworem MSUD, format A 18mm – profesjonalne rozwiązanie do automatyki przemysłowej
Złącze M12 męskie proste / zawór MSUD format A 18mm (kod produktu: 7000-40881-6160060) to specjalistyczny komponent przeznaczony do wydajnych i stabilnych połączeń w systemach automatyki przemysłowej, układach sterowania oraz instalacjach maszyn i urządzeń produkcyjnych.
Profesjonalna konstrukcja złącza M12 – trwałość i niezawodność
Konstrukcja złącza opiera się na formacie A o rozstawie 18 mm. Zastosowano w nim wysokiej jakości obudowę z tworzywa sztucznego, charakteryzującą się dobrą odpornością chemiczną oraz na oleje, a także elementy wykonane z niklowanego cynku oraz uszczelki PUR.
Kluczowe cechy produktu:
- Standard M12 – szeroko stosowany w aplikacjach przemysłowych
- Kąt prosty – ułatwia montaż w trudnych warunkach przestrzennych
- IP67 – wysoki stopień ochrony przed pyłem i wodą
- Długość kabla 0,6 m, zakończony kablem z możliwością wykonania innych długości na życzenie
- Zintegrowana dioda LED (kolor żółty) – wizualna sygnalizacja stanu złącza
- Obwód zabezpieczający – ochrona przed przepięciami, zapewniająca bezpieczną pracę w trudnych warunkach
Zestawienie najważniejszych parametrów technicznych
- Napięcie robocze: 24 V AC ±20% / DC ±25%
- Maksymalny prąd roboczy: 4 A
- Stopień ochrony: IP67 (tylko przy prawidłowym montażu: włożone i przykręcone)
- Zakres temperatur pracy: od -25°C do 85°C (zależny od jakości kabla)
- Kodowanie A – standard spotykany w automatyce
- Materiał kabla: PUR oraz PVC (bezołowiowy, bezkadmowy, bezsilikonowy, wolny od FCKW)
- Trójżyłowy kabel o przekroju 0,75 mm², czarna izolacja z białym nadrukiem oznaczenia żył
Dodatkowo produkt spełnia wysokie normy odporności na chemikalia, promieniowanie UV, oleje oraz benzynę. Złącze przeznaczone jest do zastosowań, które wymagają solidności i niezawodności w instalacjach przemysłowych.
Zastosowania złącza M12 męskiego prostego z zaworem MSUD
Produkt znajduje szerokie zastosowanie w:
- Połączeniach sensorów i aktuatorów w automatyce przemysłowej
- Systemach pneumatycznych i hydraulicznych (standard MSUD)
- Maszynach produkcyjnych i liniach technologicznych
- Instalacjach sterowania i systemach bezpieczeństwa
- Silnie zanieczyszczonych środowiskach dzięki odporności IP67
Uniwersalne zastosowanie sprawia, że prezentowane złącze M12 jest sprawdzonym komponentem zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Bezpieczeństwo montażu i użytkowania
Montaż złącza jest szybki i wygodny dzięki zastosowaniu standardowego gwintu M12 x 1 oraz sześciokąta pod klucz 13 mm. Dla zachowania pełnej ochrony IP67 zaleca się odpowiednie zabezpieczenie przewodu przed obciążeniami mechanicznymi oraz przestrzeganie minimalnego promienia gięcia kabla podczas instalacji.
- Promień zgięcia (stały): 5 x średnica zewnętrzna kabla
- Promień zgięcia (ruchomy): 10 x średnica zewnętrzna kabla
Wysoka trwałość wykonania oraz dodatkowe zabezpieczenia przeciwnapięciowe sprawiają, że złącze gwarantuje długą i niezawodną pracę nawet w wymagających aplikacjach przemysłowych.
