Typ C (8 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M2.5 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

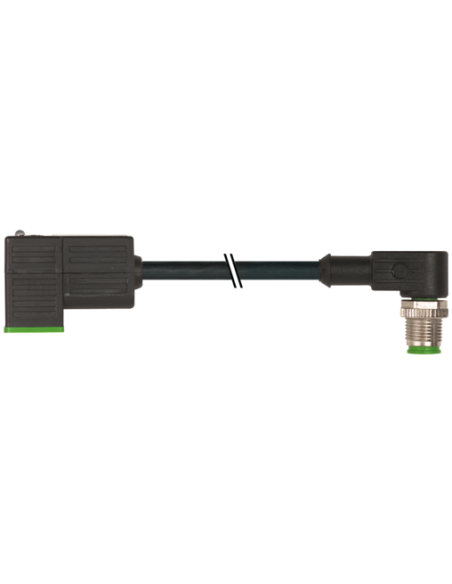

Konektor zaworowy MSUD typ C 8 mm - M12 męski, kątowy 7000-41101-6360100 – Nowoczesne i niezawodne złącze do automatyki przemysłowej
Konektor zaworowy MSUD typ C 8 mm - M12 męski, kątowy o numerze katalogowym 7000-41101-6360100 to zaawansowany element połączeniowy stosowany w systemach automatyki przemysłowej. Produkt został zaprojektowany z myślą o zapewnieniu bezpiecznego, szczelnego i trwałego połączenia elektrycznego w wymagających środowiskach pracy, takich jak linie produkcyjne, systemy sterowania oraz instalacje pneumatyczne i hydrauliczne.
Zastosowanie konektora zaworowego MSUD typu C – wszechstronność i bezpieczeństwo
Konektor spełnia wysokie standardy ochrony IP67, gwarantując odporność na pył oraz wilgoć, co pozwala na jego zastosowanie w trudnych warunkach przemysłowych. Jest to idealne rozwiązanie do podłączania cewek zaworów elektromagnetycznych, czujników oraz urządzeń wykonawczych w systemach automatyki.
- Automatyka przemysłowa
- Instalacje maszyn i urządzeń
- Systemy sterowania zaworami
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Maszyny pakujące i specjalistyczne
Konstrukcja i technologie – trwałość oraz odporność chemiczna
Złącze kątowe typu C (8 mm) współpracuje z gwintem M12 x 1 i przewodem o długości 1 m. Obudowa wykonana została z wysokiej jakości PBT oraz PUR, które zapewniają znakomitą odporność na działanie chemikaliów i olejów. Konstrukcja złącza oraz przewodu umożliwia stosowanie produktu również w warunkach narażonych na intensywne drgania i uszkodzenia mechaniczne.
- Materiał obudowy – PBT, PUR
- Kątowy typ montażu – oszczędność miejsca
- Odpowiednia ochrona – klasa IP67 (przy założonym i dokręconym złączu)
- Zakres temperatur pracy – od -25°C do +85°C (konektor), do -40°C dla przewodu
Bezpieczeństwo, dioda LED i ochrona układów
Złącze wyposażone jest w praktyczną diodę LED (żółtą) do sygnalizacji pracy oraz wbudowany obwód zabezpieczający, zapobiegający uszkodzeniom urządzeń oraz ułatwiający diagnostykę. Takie rozwiązanie skutecznie minimalizuje ryzyko błędów oraz pozwala na szybką kontrolę stanu połączenia.
Możliwości montażowe i integracja z peszlami
Konektor MSUD typ C 8 mm – M12 męski przeznaczony jest do łatwej instalacji – zarówno poprzez włożenie i przykręcenie złącza, jak i integrację z peszlami o średnicy wewnętrznej 10 mm. Dzięki temu uzyskuje się dodatkową ochronę przed uszkodzeniami mechanicznymi oraz stabilność połączenia.
- Łatwa instalacja – montaż przykręcany
- Możliwość prowadzenia przewodu przez peszle
- Precyzyjne dopasowanie do innych elementów systemu
Parametry przewodu – wysoka elastyczność i odporność na zużycie
Trójżyłowy przewód o przekroju 0,75 mm² z izolacją wykonaną z bezhalogenowego, bezołowiowego i wolnego od silikonu polipropylenu (PP) znakomicie sprawdza się w aplikacjach wymagających licznych cykli zginania (do 10 mln cykli w prowadnikach kablowych C-track). Specjalny płaszcz z PUR zapewnia odporność na ścieranie, oleje, płomienie oraz promieniowanie UV.
- Odporność na promieniowanie UV (DIN EN ISO 4892-2 A)
- Odporność na płomień: IEC 60332-2-2
- Wytrzymałość na ruch – doskonałe parametry gięcia i skręcania
Najważniejsze cechy konektora MSUD typ C 8 mm - M12 męski, kątowy
- Wysoka odporność chemiczna – idealny do pracy w agresywnych środowiskach
- Zabezpieczenie LED – wizualna kontrola pracy
- Łatwy i szybki montaż dzięki technologii włożenia i przykręcenia
- Wysoki stopień szczelności IP67 – bezpieczna praca nawet w trudnych warunkach
- Szeroki zakres temperatur pracy przewodu i konektora
- Uniwersalność w aplikacjach przemysłowych i automatyce
Konektor zaworowy MSUD typ C 8 mm - M12 męski, kątowy to pewny wybór dla wymagających zastosowań, gdzie kluczowa jest niezawodność, bezpieczeństwo i elastyczność instalacji.
