Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

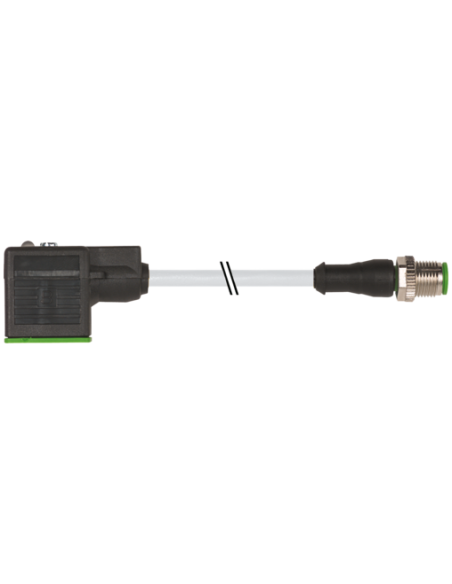

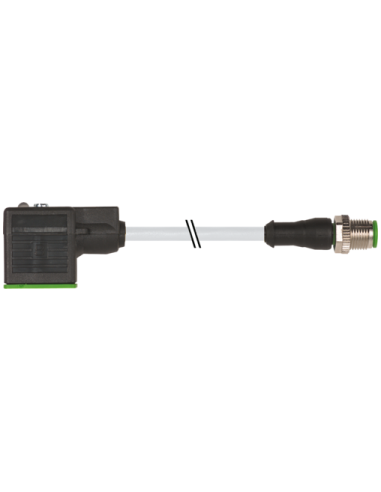

Konektor zaworowy MSUD typ A 18 mm – M12 męski, prosty – 7000-40881-2260250
Konektor zaworowy MSUD typ A o rozmiarze 18 mm z męskim złączem M12 oraz prostą konstrukcją to niezawodne rozwiązanie do przemysłowych instalacji automatyki. Produkt o kodzie 7000-40881-2260250 wyróżnia się wysoką kompatybilnością, precyzyjnym wykonaniem oraz odpornością na trudne warunki eksploatacji.
Zastosowanie konektora zaworowego M12 typ A
Produkt znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach sterowania maszyn, a także w pneumatyce, hydraulice i elektrohydraulice. Może być wykorzystywany m.in. do podłączania cewek zaworów, czujników oraz siłowników. Jest idealny do środowisk wymagających niezawodnego połączenia elektrycznego i mechanicznego o wysokim stopniu ochrony IP67.
- Automatyka przemysłowa
- Maszyny i linie produkcyjne
- Systemy sterowania procesami
- Aplikacje zaworów elektromagnetycznych
- Połączenia narażone na wilgoć i zanieczyszczenia
Najważniejsze cechy produktu
- Standard MSUD typu A (18 mm) – szeroko stosowany w połączeniach zaworów przemysłowych
- Złącze M12, męskie, proste – ułatwia szybkie podłączenie i odłączenie urządzeń
- Długość kabla: 2,5 metra – zapewnia swobodę montażu w różnych konfiguracjach
- Wskaźnik LED (kolor żółty) – umożliwia szybką diagnostykę statusu połączenia
- Obwód zabezpieczający – ochrona urządzenia przed przepięciami
- Wysoki stopień ochrony IP67 – odporność na pył i wilgoć, gwarancja trwałości nawet w trudnych warunkach przemysłowych
- Wytrzymałe materiały: obudowa z tworzywa sztucznego PBT, uszczelka PUR, metalowe elementy z niklowanym wykończeniem, zaciski z cynkowego odlewu ciśnieniowego
- Kołnierz z kodowaniem typu A – zapobiega błędnemu podłączeniu
- Możliwość zamówienia innych długości kabli
Odporność i bezpieczeństwo pracy
Konektor zaworowy MSUD został zaprojektowany tak, aby wytrzymać intensywne użytkowanie w agresywnych warunkach przemysłowych. Materiał obudowy zapewnia dobrą odporność chemiczną i na oleje, co sprawia, że produkt nadaje się do zastosowań w środowiskach przemysłowych, gdzie występuje kontakt z różnego rodzaju substancjami chemicznymi. Stopień ochrony IP67 zapewnia pełną pyłoszczelność oraz możliwość pracy w warunkach wilgotnych, a także okresowego zanurzenia w wodzie.
Zintegrowany obwód diodowy oraz wskaźnik LED umożliwiają szybką kontrolę poprawności podłączenia oraz ułatwiają wykrywanie ewentualnych problemów.
Parametry elektryczne i mechaniczne
- Napięcie robocze: 24 V AC/DC (AC: 19,2-28,8 V, DC: 18-30 V)
- Maks. prąd styków: 4 A
- Kabel: trójżyłowy, PUR, o wysokiej odporności mechanicznej i termicznej
- Temperatura pracy: -25°C do +85°C (konektor), -30°C do +80°C (kabel statyczny), -5°C do +80°C (kabel w ruchu)
- Przekrój przewodów: 0,75 mm²
- Montaż: śruba SW13, gwint M12 x 1
- Wysoka wytrzymałość mechaniczna, potwierdzona dużą liczbą cykli gięcia oraz odpornością na dynamiczne obciążenia
Zalety wykorzystania złącza MSUD typ A 18 mm M12
- Bardzo prosta i szybka instalacja – rozwiązanie typu "plug & play"
- Pewność połączenia nawet w trudnych warunkach otoczenia
- Redukcja kosztów serwisu i przestojów dzięki łatwej wymianie oraz diagnostyce
- Zgodność ze standardami bezpieczeństwa i odporności chemicznej
Typowe zastosowania konektora zaworowego M12 męskiego, prostego
Konektor M12 typ A wykorzystywany jest w automatyce przemysłowej, maszynach pakujących, liniach produkcyjnych, aplikacjach zaworowych, przemyśle spożywczym, farmaceutycznym oraz maszynach specjalnych. Jest to rozwiązanie rekomendowane do zastosowań, gdzie istotna jest trwałość, bezpieczeństwo oraz bezawaryjność połączeń elektrycznych.
Może być stosowany wszędzie tam, gdzie konieczne jest bezpieczne i odporne na zakłócenia połączenie cewki zaworu z systemem sterowania.
