Typ C (8 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

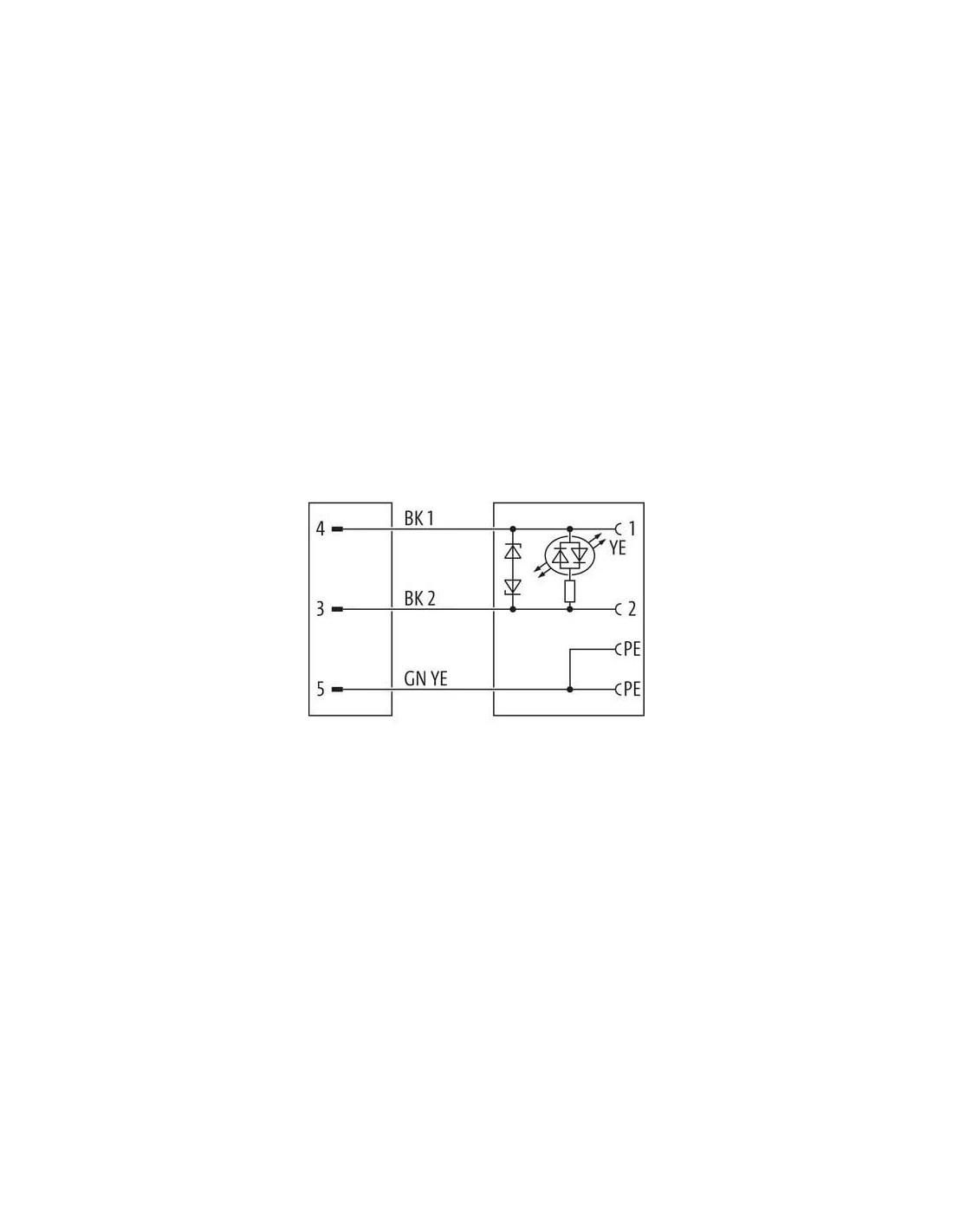

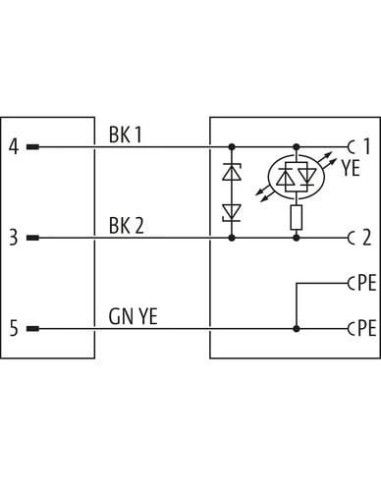

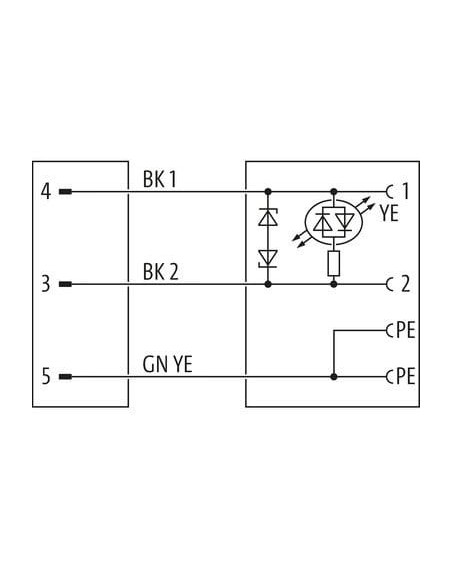

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

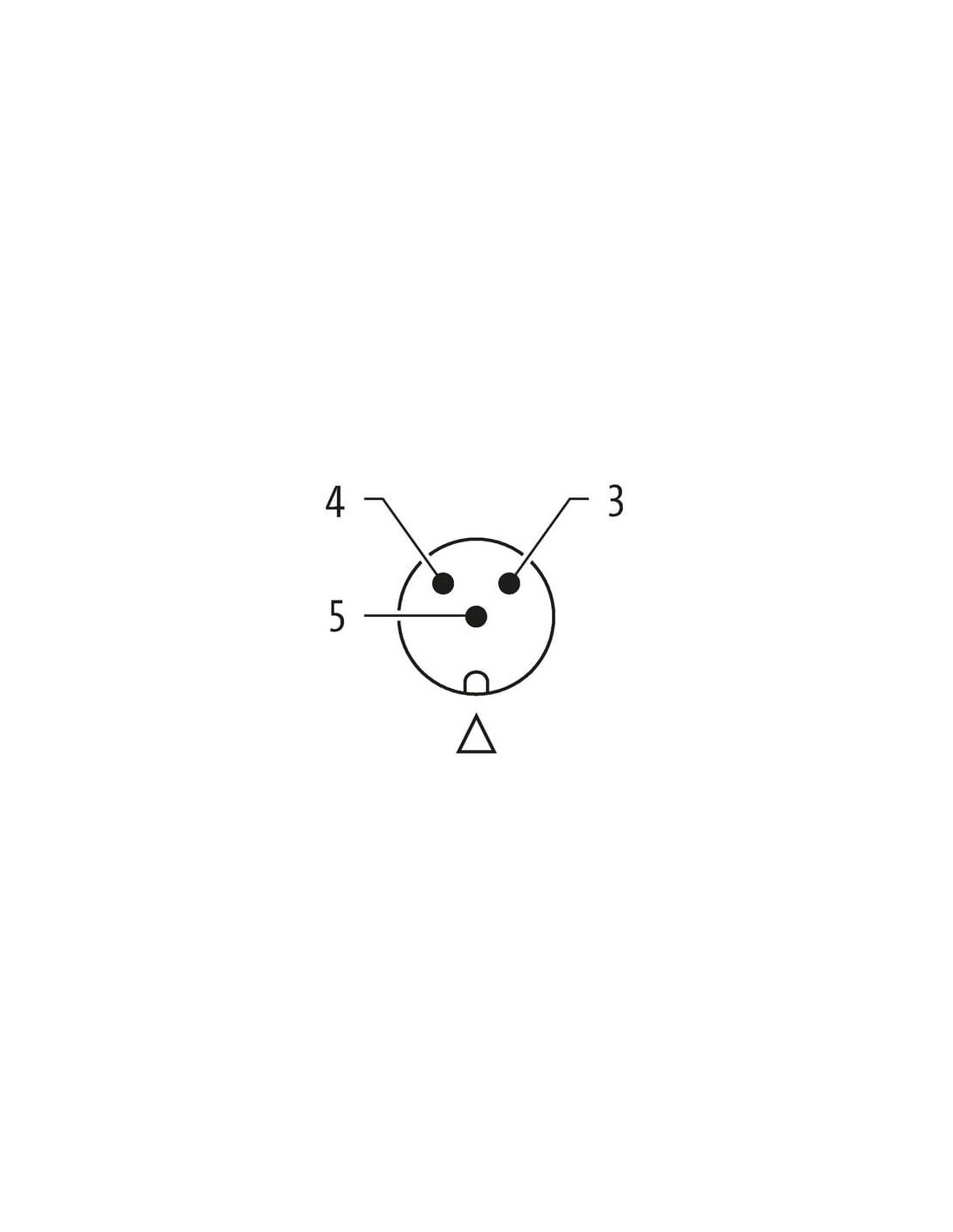

| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD C |
| Gwint | M2.5 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Valve Plug) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

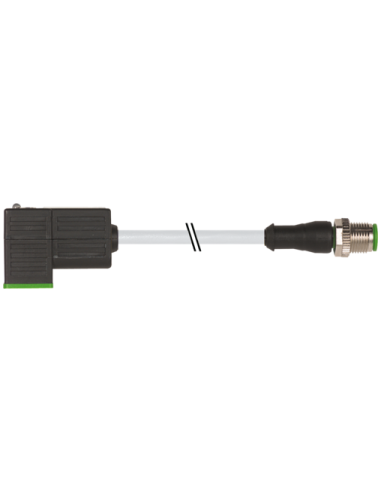

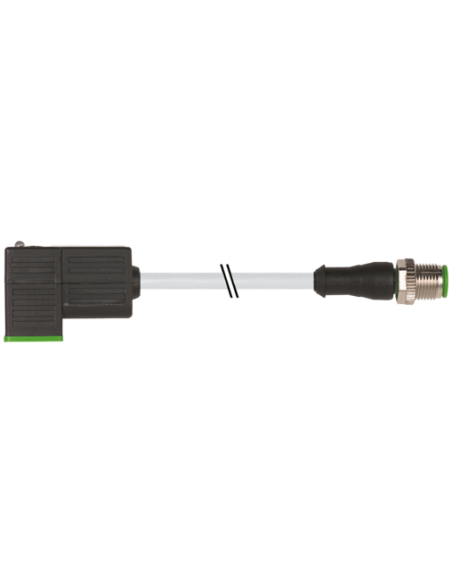

Złącze elektrozaworu M12 męski prosty – Zawór MSUD format C 8,0 mm, 7000-41081-2260060
Złącze M12 męski prosty z zaworem MSUD w formacie C o średnicy 8,0 mm i długości kabla 0,6 m to rozwiązanie dedykowane do przemysłowych aplikacji automatyki. Produkt o kodzie 7000-41081-2260060 znajduje zastosowanie w systemach sterowania, automatyce przemysłowej oraz instalacjach pneumatycznych i hydraulicznych, gdzie istotna jest pewność połączenia, niezawodność transmisji sygnału oraz zasilania.
Najważniejsze cechy i zalety złącza M12 prostego z zaworem MSUD format C
- M12, męski prosty, format MSUD C – gwarantuje uniwersalność i kompatybilność z szeroką gamą elektrozaworów oraz czujników przemysłowych.
- Obudowa z tworzywa sztucznego, odporna chemicznie oraz na oleje – umożliwia pracę w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – zapewnia pełną ochronę przed kurzem i wilgocią przy prawidłowym montażu.
- Zabezpieczenie elektryczne i dioda LED – wbudowana dioda sygnalizacyjna LED (kolor żółty) umożliwia szybką diagnostykę statusu połączenia; zabezpieczenie z diodą Z-Diode chroni układ przed przepięciami.
- Kabel z płaszczem PUR/PVC – charakteryzuje się podwyższoną trwałością oraz elastycznością, jest odporny na ścieranie, płomienie, oleje oraz chemikalia.
- Kodowanie A oraz standardy DIN EN 61076-2-101 (M12) i DIN EN 175301-803 (Valve Plug) – zapewniają zgodność z międzynarodowymi standardami oraz szerokie możliwości integracji.
Zastosowanie złącza M12 – zawór MSUD C 8 mm, kod 7000-41081-2260060
Złącze elektrozaworu M12 prosty format MSUD C idealnie sprawdzi się w następujących zastosowaniach:
- Aplikacje przemysłowe: automatyka maszyn, linie produkcyjne, jednostki sterujące zaworami, czujniki pozycji i ciśnienia.
- Systemy pneumatyczne i hydrauliczne: szybkie podłączanie zaworów rozdzielających, napędów i elektrozaworów stosowanych w robotyce oraz przemyśle motoryzacyjnym.
- Infrastruktura techniczna: zasilanie i transmisja sygnałów w rozdzielniach maszynowych, szafach sterowniczych oraz innych instalacjach wymagających wysokiego poziomu niezawodności.
Budowa i parametry mechaniczne – złącze M12 męskie format C
Solidna konstrukcja oparta na obudowie z tworzywa sztucznego i niklowanych elementach metalowych zapewnia trwałość nawet w wymagających środowiskach. Podzespoły zaprojektowano z myślą o łatwym montażu – złącze można włożyć i przykręcić, co gwarantuje stabilność połączenia nawet przy intensywnej eksploatacji.
Długość przewodu 0,6 m umożliwia elastyczny montaż w różnego typu instalacjach, a trzyżyłowy przewód z izolacją PVC zapewnia pewność transmisji sygnału oraz zasilania.
Konstrukcja przewodu z zachowaniem odpowiedniej giętkości (do 2 milionów cykli zginania) oraz odporność na podwyższone wartości prądowe (do 12 A/żyła) czynią produkt idealnym wyborem do zastosowań, gdzie liczy się zarówno wytrzymałość, jak i niezawodność pracy.
Warunki pracy i bezpieczeństwo użytkowania
- Zakres temperatur pracy: od -25°C do +85°C – możliwość użytkowania zarówno w chłodniach, jak i w warunkach podwyższonej temperatury.
- Odporność na środki chemiczne, benzynę, oleje oraz działanie płomienia – obudowa i przewód spełniają normy IEC 60332-2-2 oraz UL 1581, co zwiększa bezpieczeństwo w aplikacjach przemysłowych.
- Zgodność z normami: DIN EN 61076-2-101 (M12) oraz DIN EN 175301-803 (Valve Plug) – potwierdzenie jakości i bezpieczeństwa dla wymagających instalacji.
Podsumowanie – kiedy wybrać złącze M12 z zaworem MSUD C?
Kompletny przewód z wtyczką M12 męską prostą w formacie MSUD C jest rekomendowany do aplikacji, w których liczy się solidność wykonania, bezpieczeństwo użytkowania i uniwersalność zastosowania. Niezawodność transmisji, wytrzymałość mechaniczna oraz łatwość instalacji sprawiają, że produkt ten doskonale wpisuje się w potrzeby automatyki przemysłowej, budowy maszyn, integracji systemów oraz szeroko pojętych rozwiązań inżynieryjnych.
