Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

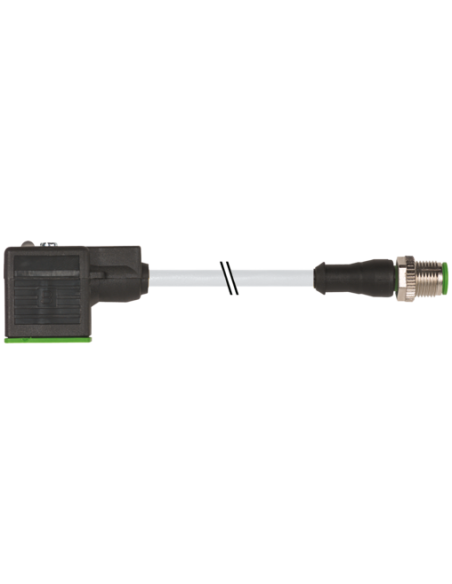

Konektor zaworowy MSUD typ A 18mm – M12 męski prosty z przewodem 2m (kod: 7000-40881-2260200)
Konektor zaworowy MSUD, typ A 18mm – M12 męski prosty to komponent wysokiej jakości, zaprojektowany do sprawnego i bezpiecznego podłączania elektromagnesów zaworowych w instalacjach automatyki przemysłowej. Przewód o długości 2 metrów oraz prosta konstrukcja złącza umożliwiają łatwy i elastyczny montaż, nawet w trudno dostępnych miejscach.
Specjalistyczny konektor do zaworów – wszechstronne zastosowania
Złącze zaworowe typ A 18 mm doskonale sprawdza się przy podłączaniu zaworów elektromagnetycznych w maszynach, liniach produkcyjnych, systemach pneumatycznych i hydraulicznych oraz w szeroko pojętej automatyce przemysłowej. Standardowe połączenie M12 męskie pozwala na szybkie i pewne łączenie komponentów bez konieczności lutowania czy skomplikowanych operacji montażowych.
- Szeroki zakres napięcia pracy: 24 V AC ±20% / DC ±25% zapewnia uniwersalność zastosowań w różnych instalacjach.
- Wbudowana dioda LED – szybka diagnostyka stanów pracy zaworu, wizualna sygnalizacja.
- Obwód zabezpieczający chroni podłączone urządzenia przed przepięciami.
- Stopień ochrony IP67 gwarantuje odporność na kurz i wodę, co jest niezbędne w trudnych warunkach przemysłowych.
- Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i olejoodpornej.
Budowa i trwałość konektora zaworowego MSUD
Konektor wykonano z wysokiej jakości materiałów: trwałego tworzywa sztucznego (PBT) oraz wytrzymałego przewodu z płaszczem PUR, co zapewnia długą żywotność nawet w środowiskach narażonych na działanie agresywnych mediów chemicznych, olejów czy benzyn. Specjalna konstrukcja umożliwia także stosowanie konektora w miejscach z wysokim poziomem drgań lub podwyższonym zagrożeniem uszkodzeniami mechanicznymi.
- Odporny na temperatury pracy od -25°C do +85°C (konektor) i od -30°C do +80°C (kabel).
- Elastyczny przewód 3-żyłowy zabezpieczony przed uszkodzeniami mechanicznymi.
- Prawidłowe kodowanie (A) minimalizuje ryzyko błędnego połączenia interfejsów.
Bezpieczny montaż i użytkowanie złącza zaworowego M12
Montaż konektora jest szybki i wygodny dzięki standardowi MSUD oraz gwintom M3 i M12 x 1. Dodatkową zaletą jest wbudowana wizualizacja LED (żółta dioda) oraz zabezpieczenia obwodu, które pomagają zapobiegać uszkodzeniom i ułatwiają serwis. Odporność na zginanie, wysoka liczba cykli ruchowych oraz czysta, bezołowiowa konstrukcja zapewniają bezpieczeństwo i trwałość użytkowania przez długie lata.
- Typowe zastosowania: układy automatyki przemysłowej, systemy bezpieczeństwa maszyn, zawory pneumatyczne i hydrauliczne.
- Samoczynne podłączanie uziemienia (PE zmostkowany) podnosi bezpieczeństwo instalacji.
- Możliwość dostosowania długości przewodu na zamówienie – elastyczność projektowa.
Konektor zaworowy MSUD typ A 18mm – M12 męski, prosty z kodem 7000-40881-2260200 to niezawodne i uniwersalne rozwiązanie dla wymagających zastosowań w automatyce, gwarantujące bezpieczne i trwałe połączenia w różnych warunkach przemysłowych.
