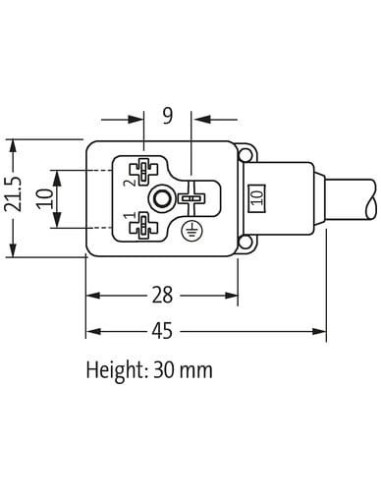

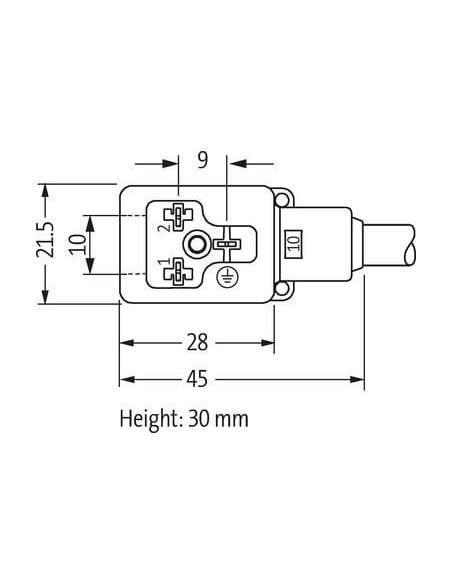

Typ B (10 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |

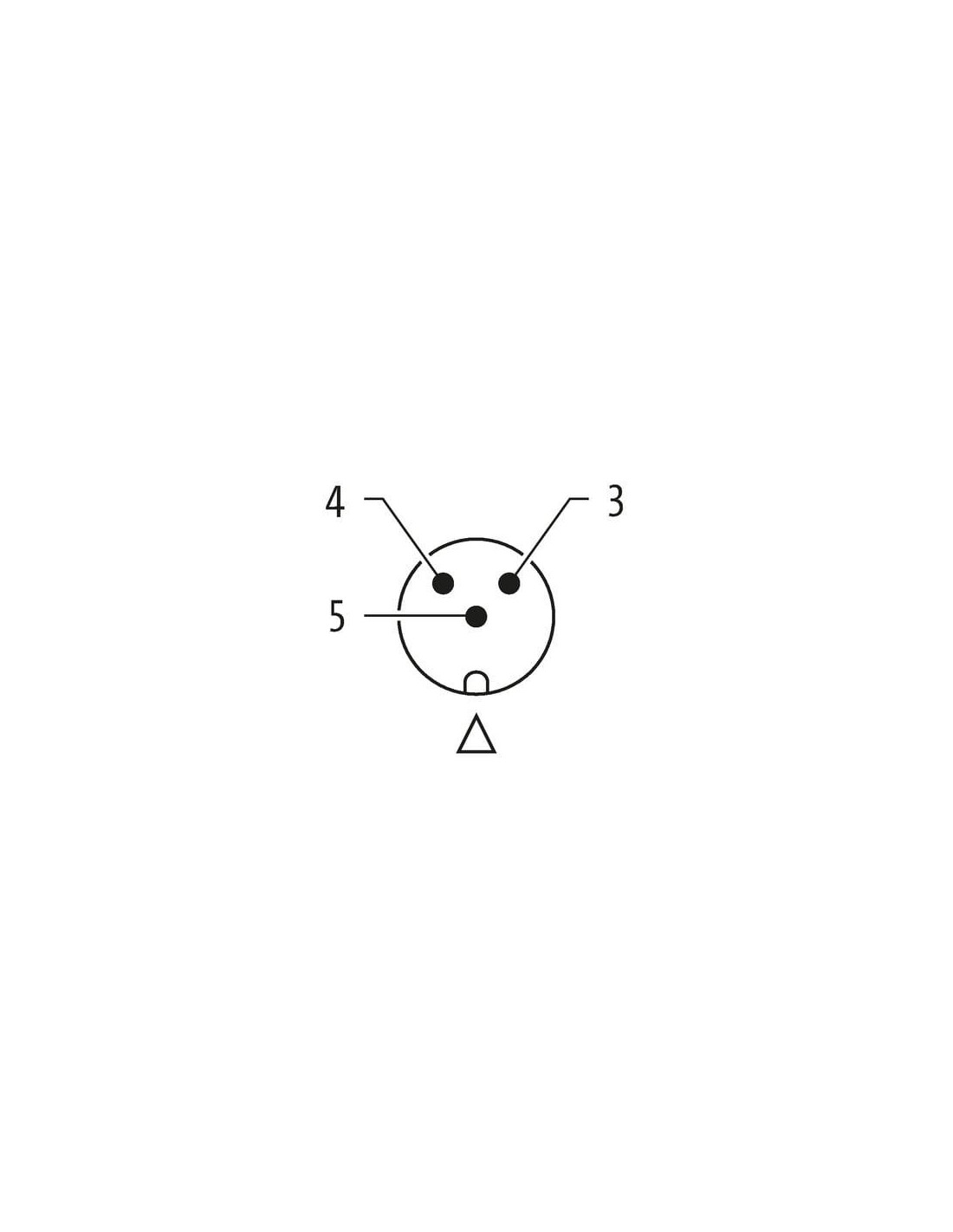

| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD B |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 175301-803 (MSUD) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka blokady śruby | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

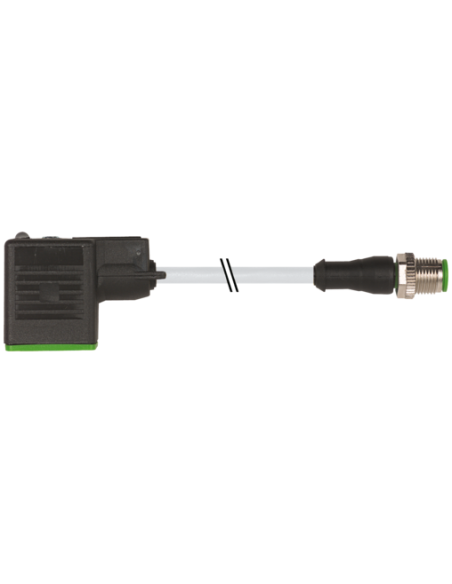

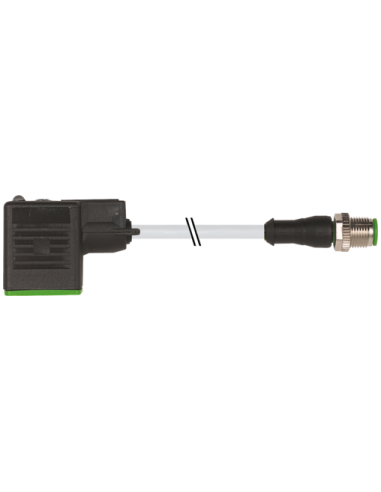

Złącze M12 męskie proste z zaworem MSUD format B 10 mm – Kod produktu 7000-41001-2360030
Złącze M12 męskie proste z zaworem MSUD format B o średnicy 10 mm i kodzie produktu 7000-41001-2360030 to wysokiej jakości komponent przeznaczony do efektywnego i bezpiecznego łączenia aparatury automatyki przemysłowej oraz instalacji elektrotechnicznych. Złącze to wyposażone jest w kabel o długości 0,3 m oraz diodę LED, która zapewnia sygnalizację stanu, co ułatwia diagnostykę pracy urządzenia w warunkach przemysłowych.
Przemysłowa odporność – Automatyka, robotyka i sterowanie
Złącze wykonane zostało z trwałego tworzywa sztucznego odpornego na substancje chemiczne i oleje, dzięki czemu zapewnia niezawodność działania nawet w wymagających środowiskach produkcyjnych. Osłona blokady jest niklowana, natomiast blokada śruby została ocynkowana, co dodatkowo zwiększa odporność na korozję. Produkt spełnia stopień ochrony IP67, gwarantując szczelność oraz ochronę przed pyłem i wodą – zarówno podczas montażu, jak i eksploatacji.
- Szeroki zakres napięć zasilania: 24 V AC/DC (AC: 19,2–28,8 V; DC: 18–30 V)
- 3-biegunowe złącze zgodne z normami DIN EN 61076-2-101 (M12) i DIN EN 175301-803 (MSUD)
- Wytrzymałość na agresywne media: zalecane sprawdzenie odporności dla specyficznych aplikacji
Przykładowe zastosowania złącza M12 z zaworem MSUD
Złącza M12 męskie proste format B są szeroko stosowane w sektorze automatyki przemysłowej, systemach sterowania maszyn, instalacjach pneumatycznych i hydraulicznych, a także w układach monitorowania procesów technologicznych. Typowe aplikacje obejmują podłączanie czujników, elektrozaworów, siłowników, rozdzielaczy oraz innych urządzeń automatyki i systemów bezpieczeństwa maszyn. Dodatkowy obwód zabezpieczający Z-Diode oraz zintegrowana dioda LED są idealne do systemów, w których wymagana jest szybka diagnostyka stanów pracy.
- Systemy automatyki i sterowania w przemyśle
- Maszyny produkcyjne i linie montażowe
- Urządzenia wymagające niezawodnych połączeń odpornościowych i sygnalizacyjnych
- Aplikacje wymagające zastosowań odpornych na oleje i środki chemiczne
Bezpieczeństwo, niezawodność i łatwość montażu
Złącze charakteryzuje się prostym montażem dzięki gwintowi M12 x 1 oraz kompaktowej budowie, co pozwala na instalację w ograniczonych przestrzeniach. Dodatkowo produkt wyposażono w trójżyłowy kabel PUR z wysoką odpornością na ścieranie, skręcanie i działanie promieniowania UV. Spełnia on surowe normy dotyczące braku substancji szkodliwych (bezołowiowy, bezhalogenowy, bezsilikonowy, bez kadmu, bez FCKW).

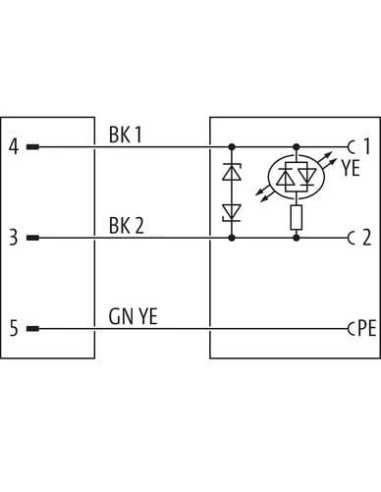

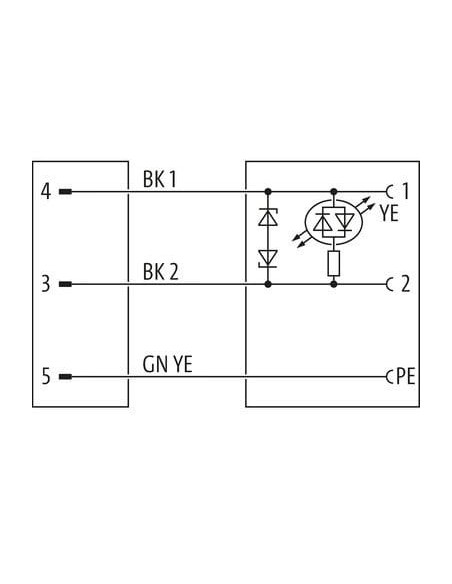

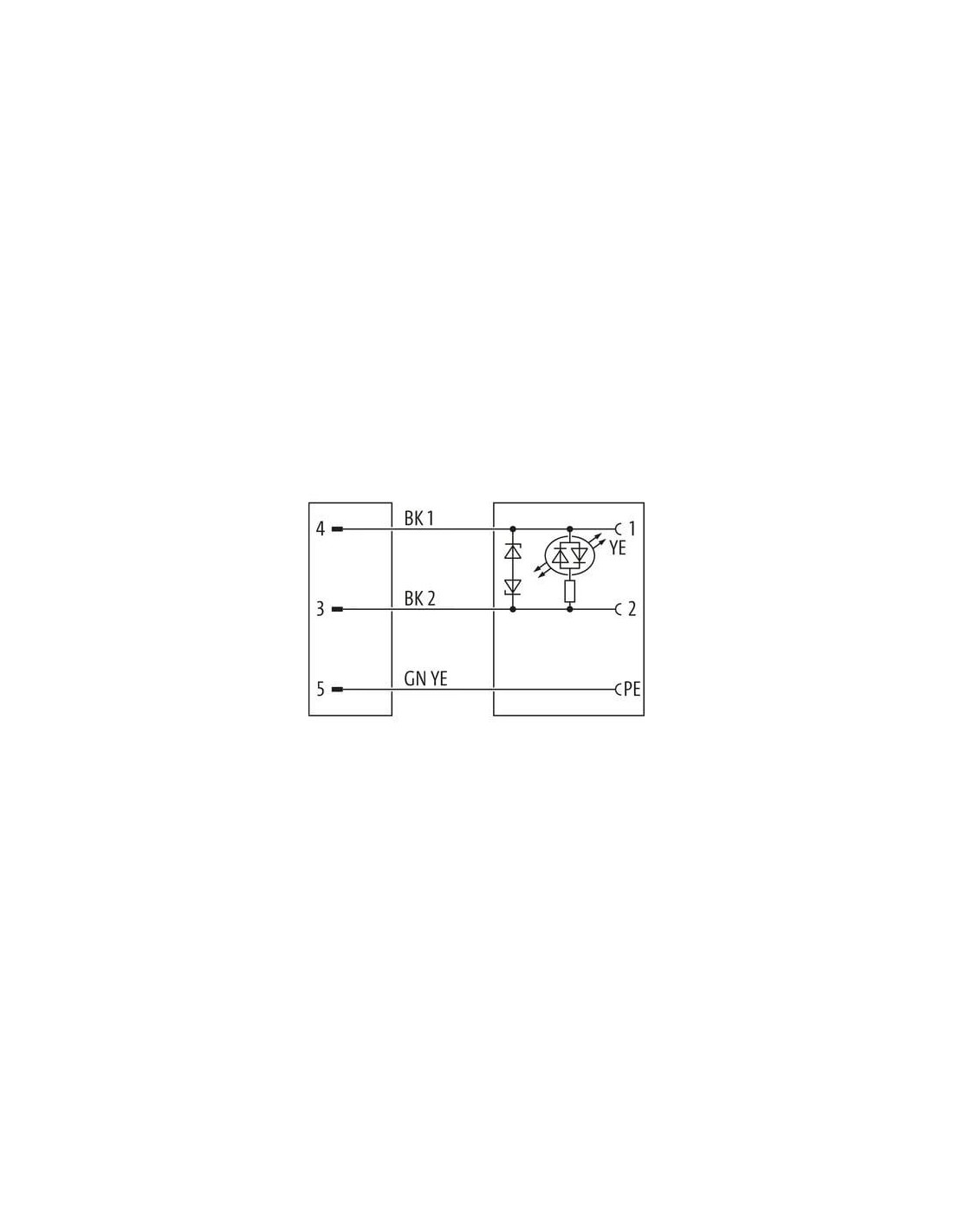

Obsługuje wysokie natężenie prądu do 4 A (na styk), a odpowiednie oznaczenia przewodów (czarny 1, czarny 2, zielono-żółty PE) ułatwiają ich szybkie i bezbłędne podłączenie według schematów instalacyjnych automatyki przemysłowej.
Podsumowanie kluczowych zalet złącza M12 MSUD format B 10 mm
- Odporność na warunki przemysłowe: trwała konstrukcja z tworzywa sztucznego i niklowane elementy metalowe
- Wysoka klasa szczelności: IP67
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do 85°C (zależnie od jakości kabla nawet od -40°C)
- Diody LED do szybkiej sygnalizacji obecności napięcia
- Uniwersalność i jakość potwierdzona normami DIN EN
- Łatwa integracja w systemach automatyki
Złącze M12 męskie proste z zaworem MSUD format B 10 mm to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające szybkie i bezpieczne połączenie elektryczne oraz wysoką odporność na czynniki środowiskowe.
