Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

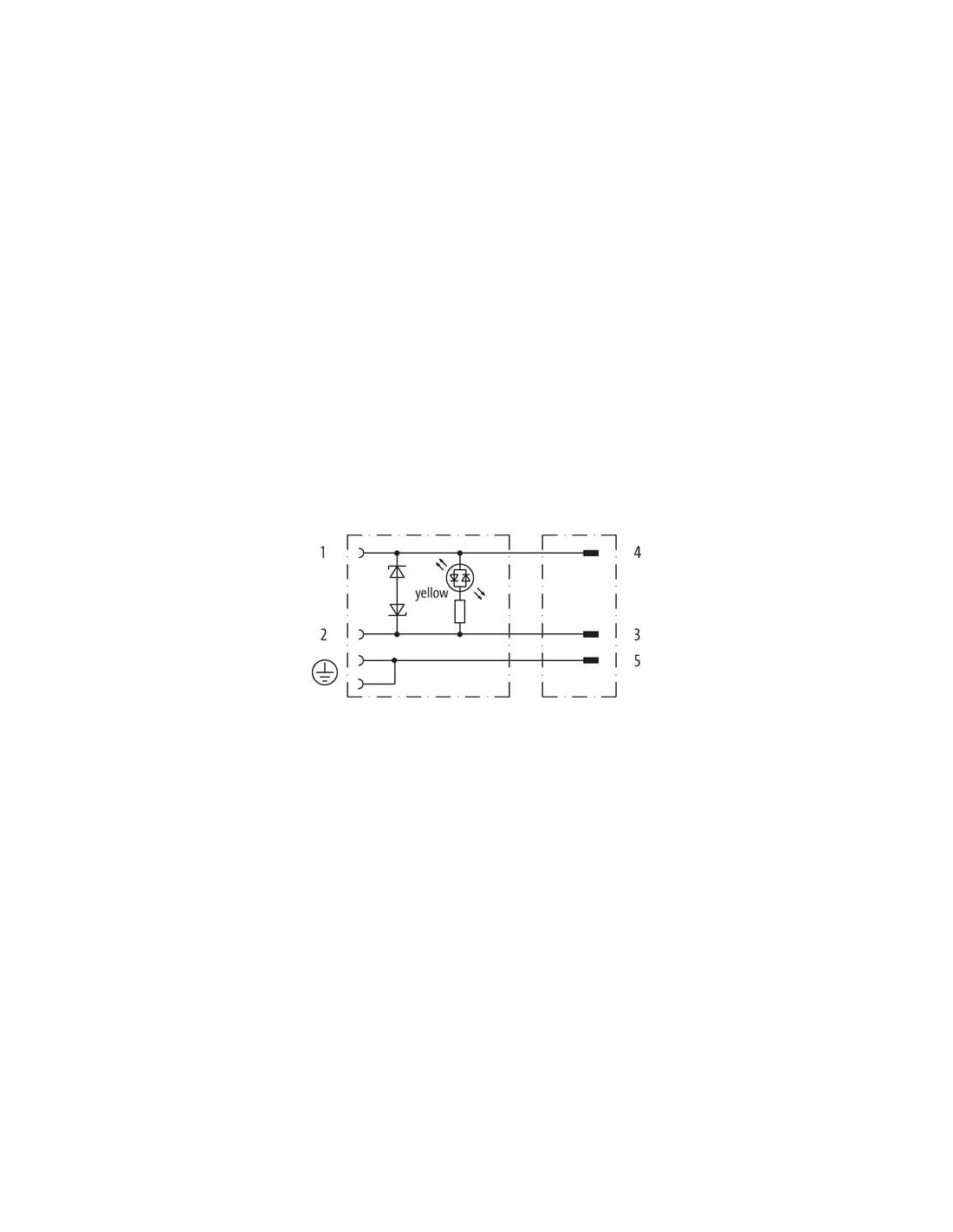

Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

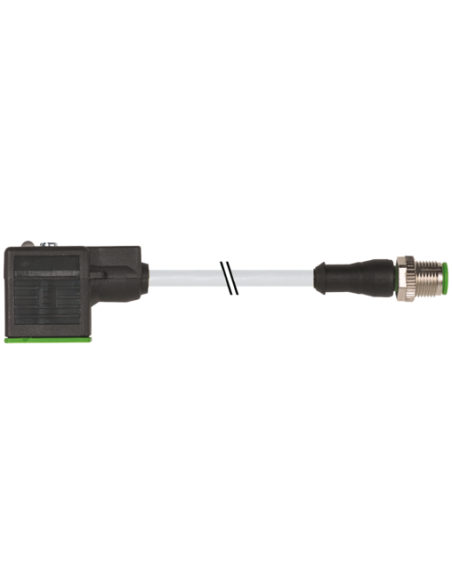

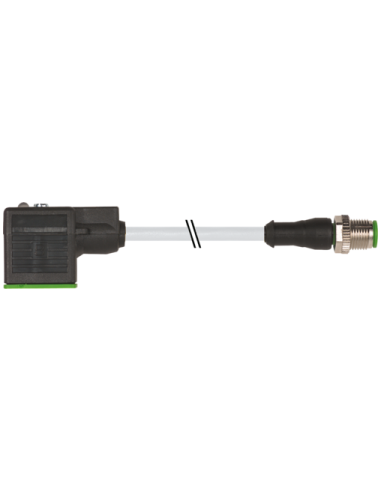

Złącze M12 męskie proste z zaworem MSUD format A 18 mm – kod 7000-40881-2360060
Złącze M12 męskie proste z kablem 0,6 m oraz zaworem w formacie MSUD typu A (18 mm) to wysokiej jakości komponent służący do niezawodnego połączenia elektrycznego w aplikacjach przemysłowych. Produkt został zaprojektowany z myślą o trwałości, odporności na trudne warunki środowiskowe oraz łatwości integracji z systemami automatyki przemysłowej.
Złącze M12 MSUD – Najważniejsze cechy i zalety
- Kodowanie A – zapewnia pewność poprawnego podłączenia i kompatybilność z wieloma urządzeniami automatyki.
- Dioda LED w obudowie sygnalizująca stan pracy (kolor żółty) ułatwia diagnostykę i serwisowanie instalacji.
- Obwód zabezpieczający – zwiększa bezpieczeństwo eksploatacji i chroni urządzenie przed przepięciami.
- Stopień ochrony IP67 gwarantuje odporność na pył i wodę, co predysponuje produkt do pracy w trudnych warunkach przemysłowych.
- Obudowa z trwałego tworzywa sztucznego (PBT) jest odporna na działanie większości chemikaliów i olejów.
- Możliwość stosowania z peszlami o średnicy wewnętrznej 10 mm oraz śrubunkiem klucza 13.
- Wytrzymały kabel z powłoką PUR, odporny na oleje, płomienie, benzyny i inne czynniki chemiczne.
- Opcjonalnie dostępne różne długości kabli – możliwość indywidualizacji rozwiązania.
- Temperatura pracy: od -25°C do 85°C dla złącza, a dla kabla nawet od -40°C do 90°C (praca stała).
Typowe zastosowania złącza M12 prostego z zaworem MSUD
Złącze M12 męskie z zaworem MSUD (format A 18 mm) znajduje szerokie zastosowanie w:
- automatyce przemysłowej – integracja czujników, siłowników, elektrozaworów,
- systemach pneumatycznych i hydraulicznych,
- instalacjach maszyn i urządzeń,
- aplikacjach wymagających szybkiej diagnostyki i łatwego serwisowania,
- przemyśle spożywczym i farmaceutycznym dzięki wysokiej odporności chemicznej i na oleje,
- systemach transportu, logistyki i magazynowania.
Bezpieczeństwo użytkowania i montaż złącza M12 z zaworem
Produkt spełnia rygorystyczne normy bezpieczeństwa (m.in. cURus, IP67). Zaleca się zachowanie odpowiedniego promienia gięcia kabla oraz ochronę złączy przed przeciążeniami mechanicznymi (np. przy użyciu opasek kablowych). Konstrukcja umożliwia szybkie wpięcie i przykręcenie, co zapewnia pewne i szczelne połączenie.
Specjalistyczne rozwiązanie dla wymagających aplikacji
Dzięki szerokiej tolerancji napięć zasilania (24 V AC ±20% / DC ±25%) oraz wysokiej obciążalności prądowej (do 4 A na styk), złącze M12 MSUD prosty męski znakomicie sprawdza się w wymagających aplikacjach automatyki i sterowania. Konstrukcja złącza oraz zastosowane materiały gwarantują niezawodność nawet w cyklach intensywnej pracy i w środowisku narażonym na drgania, wilgoć czy czynniki agresywne.
