Typ B (10 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%

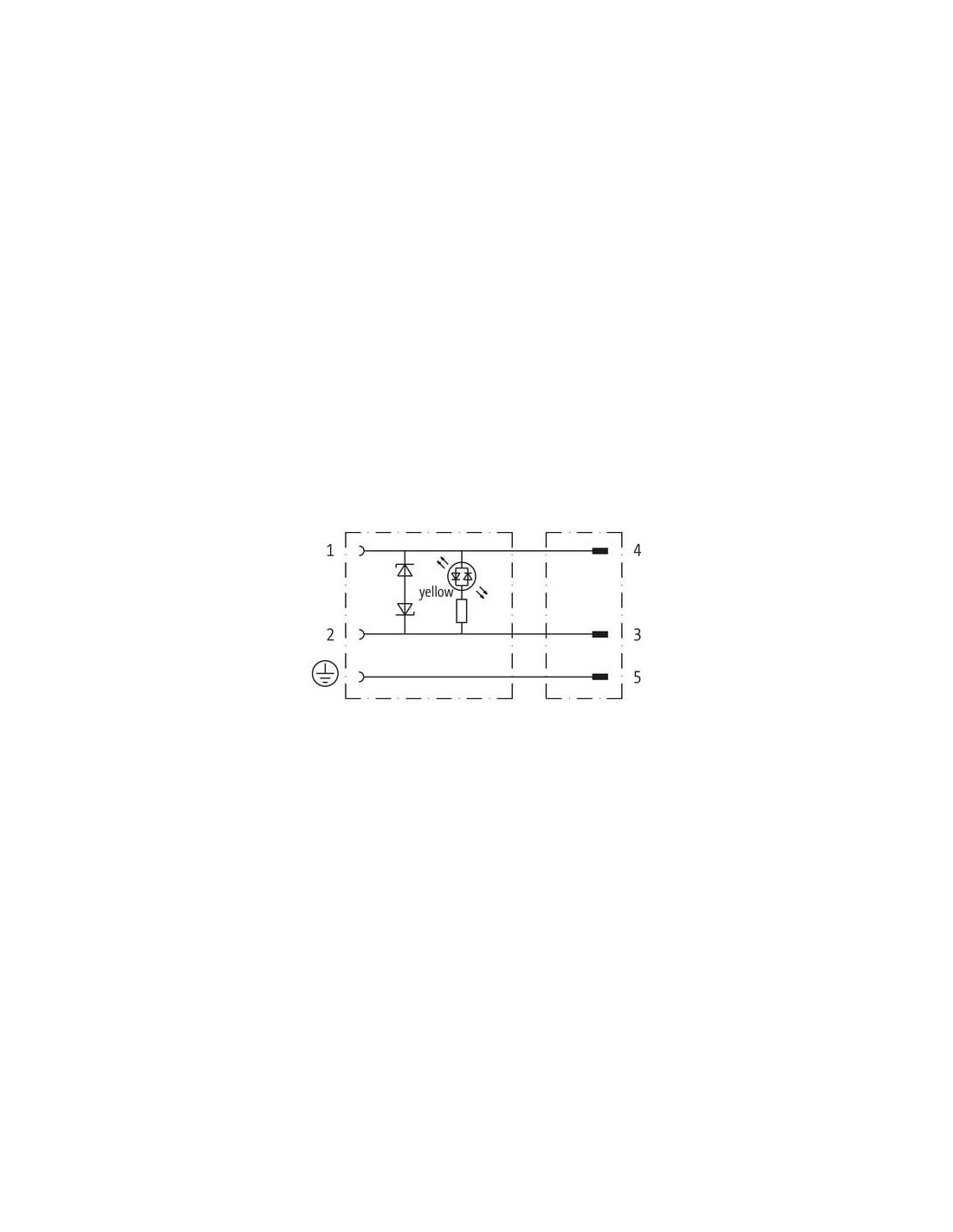

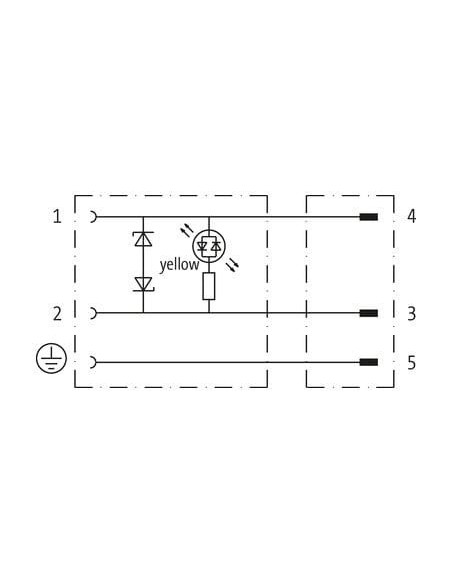

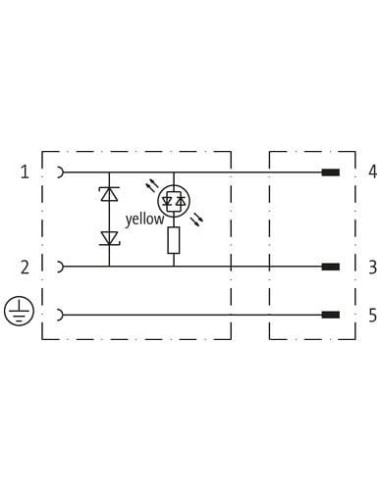

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

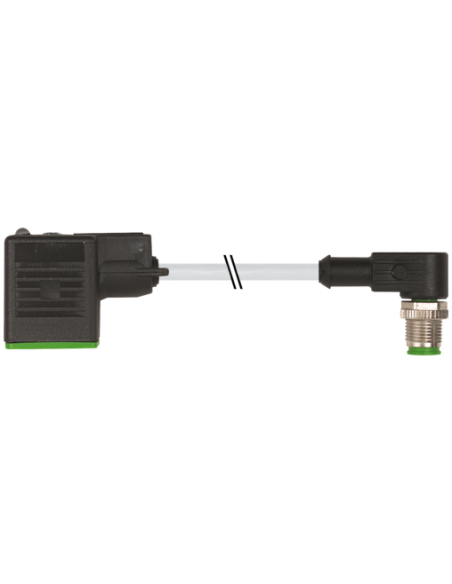

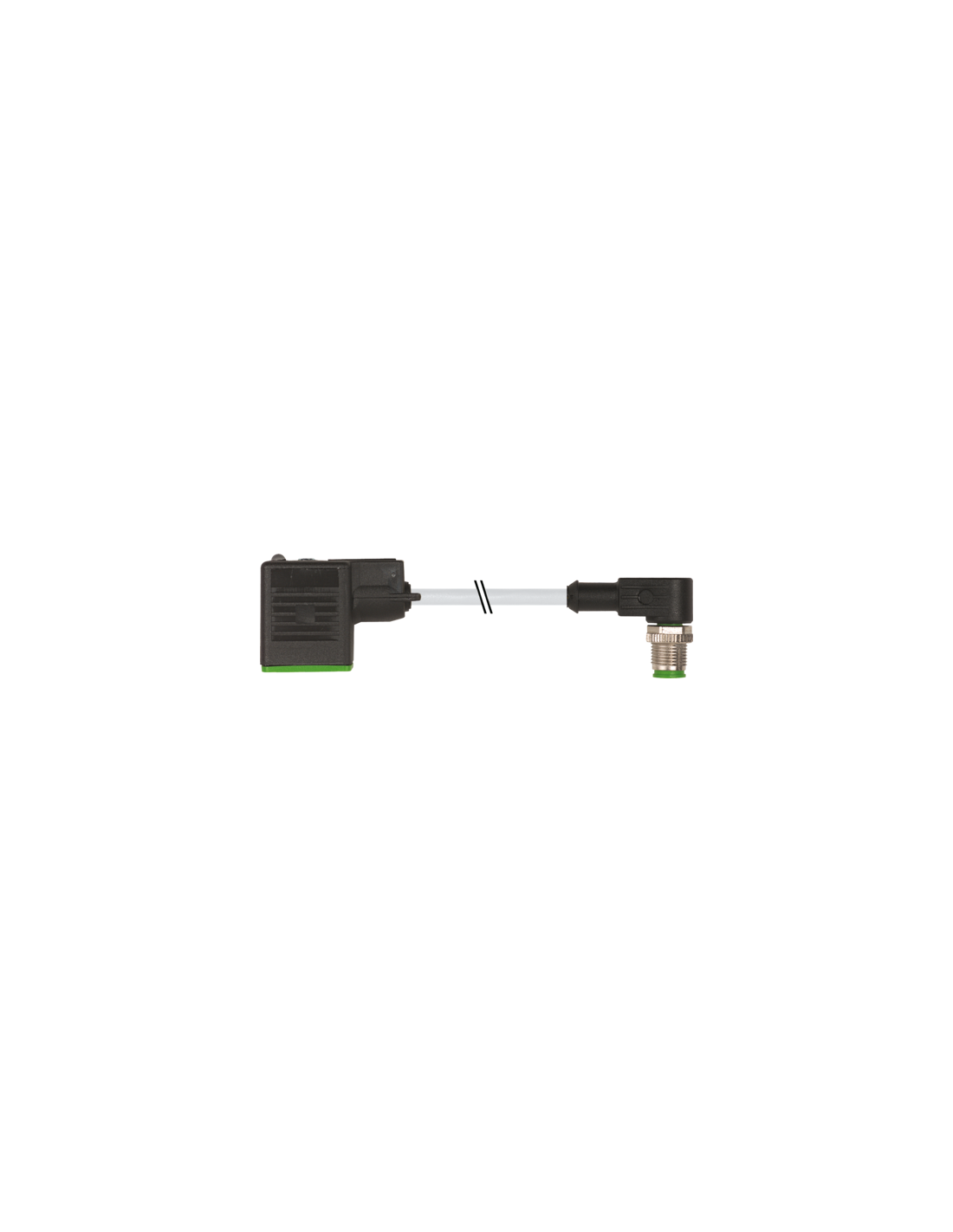

Złącze M12 Męskie 90° z Zaworem MSUD Format B 10mm – Kod 7000-41021-2260150
Złącze M12 męskie 90° z zaworem MSUD w formacie B i długością kabla 1,5 m to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, wymagających niezawodnych i trwałych połączeń elektrycznych. Wersja kątowa (90°) ułatwia montaż w trudno dostępnych miejscach, zwiększając elastyczność w projektowaniu instalacji automatyki przemysłowej.
Zastosowanie złącza M12 męskiego 90° – zawór MSUD, format B, 10 mm
Prezentowany przewód wykorzystywany jest przede wszystkim w systemach automatyki, maszynach produkcyjnych, liniach transportowych, układach sterowania zaworami oraz rozdzielnicach elektrycznych. Szczególnie sprawdzi się w miejscach narażonych na działanie czynników zewnętrznych, takich jak wilgoć, pył, oleje czy agresywne media chemiczne.
- Automatyka przemysłowa
- Systemy pneumatyczne i hydrauliczne
- Maszyny i linie produkcyjne
- Układy i szafy sterownicze
- Technika procesowa oraz budowa instalacji
Najważniejsze zalety złącza M12 90° z zaworem MSUD
- Duża odporność chemiczna i na oleje dzięki zastosowaniu specjalnych tworzyw sztucznych oraz powłoki PUR.
- Wysoki stopień ochrony IP66K/IP67 – zapewnia bezpieczną eksploatację urządzeń nawet w trudnych warunkach przemysłowych.
- Kompaktowa budowa – kątowa konstrukcja umożliwia montaż w miejscach o ograniczonej przestrzeni.
- Zintegrowana dioda LED sygnalizująca stan pracy ułatwia diagnostykę i serwisowanie.
- Pełne zabezpieczenie obwodu – ochrona przed przepięciami, prądami zwarciowymi oraz niepożądanymi zmianami napięcia.
- Szeroki zakres temperatury pracy od -25°C do +85°C, umożliwiający pracę w zmiennych warunkach środowiskowych.
- Wysoka jakość przewodu – zakonfekcjonowany przewód o wysokiej elastyczności, przewodność do 12 A na żyłę oraz niezawodność mechaniczna, potwierdzona dużą odpornością na zginanie i cykliczne obciążenia.
Budowa i charakterystyka techniczna – złącze M12 90° / MSUD format B
Połączenie typu M12 męski 90° wyposażone jest w wysokiej klasy plastikową obudowę z gwintem M12x1 oraz złączem śrubowym, co gwarantuje trwałość oraz szybki i bezpieczny montaż. Konstrukcja kablowa z diagnostyczną diodą LED pozwala na natychmiastową kontrolę stanu pracy urządzenia.
- Długość kabla: 1,5 m (możliwość zamówienia innych długości na życzenie)
- Kabel 3-żyłowy (czarny 1, czarny 2, zielono-żółty), powłoka PUR/PVC, odporny na ścieranie, środki chemiczne i oleje
- Prąd roboczy: do 4 A na styk
- Napięcie pracy: 24 V AC/DC (z szerokim zakresem tolerancji)
Komfort i bezpieczeństwo użytkowania
Montując to złącze M12 męskie 90°, można liczyć na wysoki poziom bezpieczeństwa i niezawodności, z jednoczesnym zachowaniem odporności na uszkodzenia mechaniczne oraz agresywne czynniki środowiskowe. Produkt znajduje zastosowanie zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.
Złącze M12 MSUD – rekomendacje montażowe i eksploatacyjne
Podczas montażu i użytkowania należy pamiętać o właściwym zabezpieczeniu przewodów przed nadmiernymi obciążeniami mechanicznymi oraz o zachowaniu minimalnych promieni gięcia, aby nie naruszyć szczelności złącza i zapewnić długotrwałą eksploatację. Złącze spełnia wymagania wielu norm jakościowych oraz posiada certyfikat cURus.
Polecamy także inne produkty z kategorii: Przewody łączące »
