Typ B (10 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%

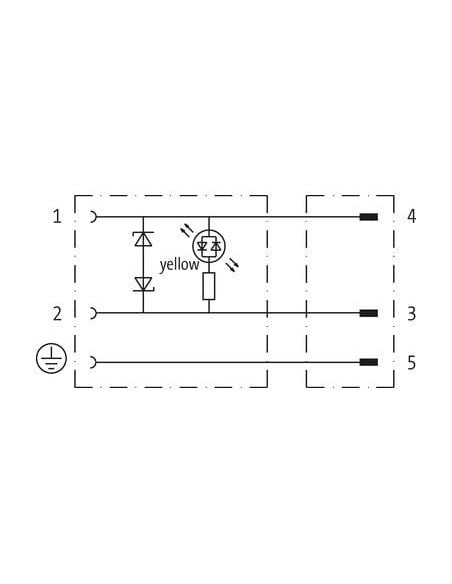

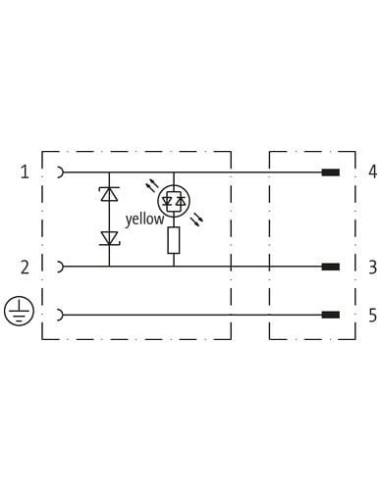

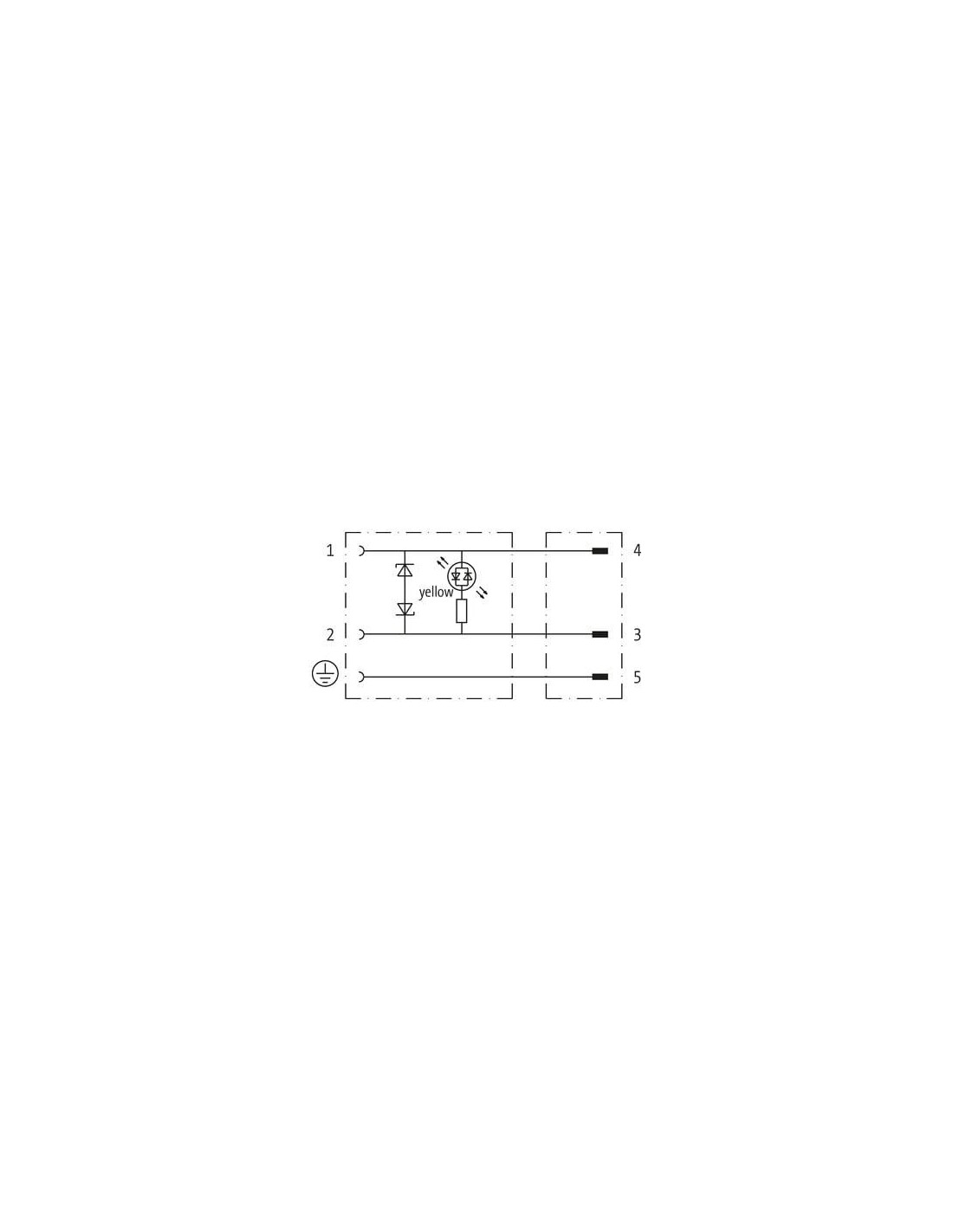

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

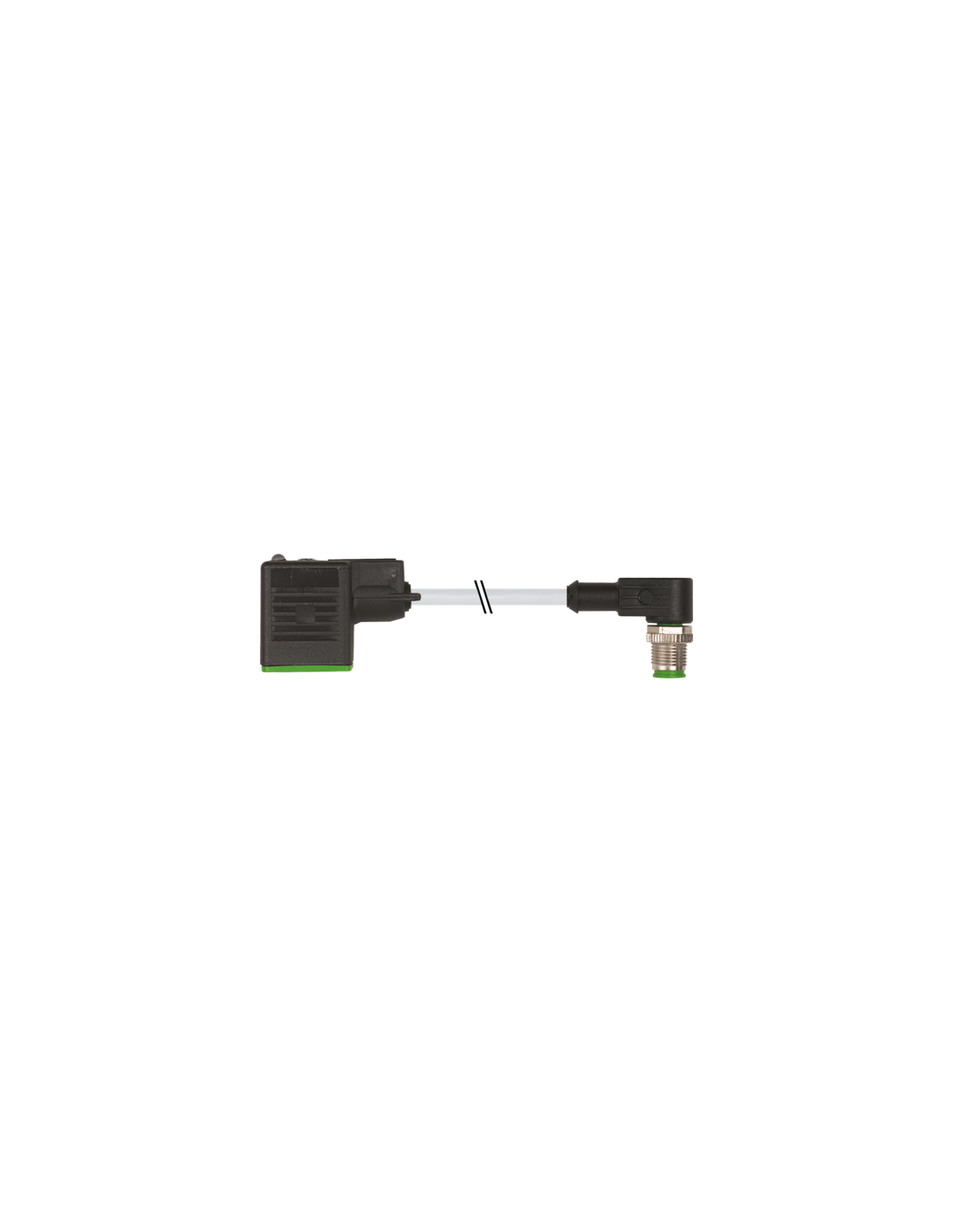

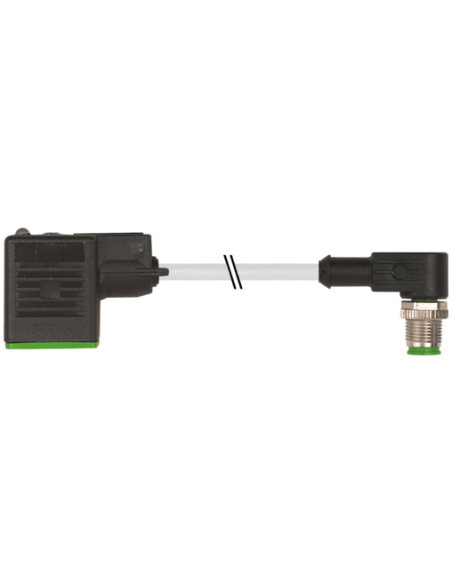

Złącze M12 męskie 90° z zaworem MSUD format B 10 mm – kabel 1 m (7000-41021-2260100)
Złącze M12 męskie 90° / zawór MSUD format B 10 mm to wysokiej klasy przewód przyłączeniowy, wykorzystywany w wymagających aplikacjach przemysłowych. Produkt ten został zaprojektowany z myślą o sterowaniu i zasilaniu elementów automatyki, takich jak elektrozawory, czujniki oraz aparatura modułowa.
Zastosowanie złącza M12 męskiego 90° / zaworu MSUD
Złącze to znajduje zastosowanie przede wszystkim w automatyce przemysłowej, systemach sterowania maszyn, liniach produkcyjnych oraz instalacjach wymagających pewnego i łatwego podłączenia elementów wykonawczych oraz czujników. Kątowe wykonanie wtyku pozwala na oszczędność miejsca w obudowie oraz montaż w trudno dostępnych lokalizacjach.
- Podłączanie elektrozaworów sterujących
- Rozwiązania z zakresu pneumatyki i hydrauliki
- Układy kontroli procesów technicznych
- Systemy monitoringu i automatyki budynkowej
- Automatyzacja procesów przemysłowych
Najważniejsze zalety i cechy złącza M12 męskiego 90° z zaworem MSUD
- Podwyższona odporność chemiczna i na oleje – korpus wykonany z trwałego tworzywa sztucznego gwarantuje długotrwałą pracę nawet w trudnych warunkach przemysłowych.
- Dioda LED sygnalizacyjna – ułatwia diagnostykę stanu pracy oraz szybkie wykrycie potencjalnych awarii (żółta dioda).
- Wysoki stopień ochrony IP66K, IP67 – zapewnia pewne działanie w środowiskach o podwyższonej wilgotności, zapyleniu i ekspozycji na zachlapania.
- Bezpieczeństwo elektryczne – zintegrowany obwód zabezpieczający oraz odporność na pik napięciowy do 0,8 kV.
- Wytrzymały przewód – przewód PUR/PVC, odporny na uszkodzenia mechaniczne, zgięcia i długotrwałą eksploatację (również w ruchu).
Konstrukcja i ergonomia
Kątowe wyprowadzenie złącza (90°) umożliwia montaż w ograniczonych przestrzeniach, minimalizując ryzyko uszkodzenia przewodu podczas pracy oraz zapewniając wygodę instalacji. Wykorzystanie standardowych gwintów M12 x 1 (złącze) i M3 (mocowanie) gwarantuje kompatybilność z wieloma rozwiązaniami rynkowymi.
Warunki eksploatacji – trwałość i niezawodność
Produkt przystosowany jest do pracy w szerokim zakresie temperatur roboczych od -25°C do +85°C (przewód: -30°C do +80°C), co pozwala na stosowanie go zarówno w chłodniach, jak i w przypadku maszyn generujących znaczne ilości ciepła. Dodatkowo przewód spełnia wymagania norm dotyczących odporności na płomień, chemikalia, oleje oraz benzynę.
Rozwiązanie dla nowoczesnej automatyki
Dzięki odpowiednio dobranym materiałom i przemyślanej konstrukcji, złącze M12 męskie 90° / zawór MSUD format B 10 mm gwarantuje niezawodność, bezpieczeństwo oraz wysoką jakość połączeń w najbardziej wymagających środowiskach przemysłowych.
- Dopasowane do norm przemysłowych (cURus, DIN, IEC)
- Łatwa integracja ze sprzętem automatyki oraz maszynami
- Możliwość zamówienia innych długości kabli (indywidualnie na życzenie klienta)
Idealne rozwiązanie dla wszystkich, którzy potrzebują trwałych i bezpiecznych połączeń w instalacjach automatyki przemysłowej, sterowania maszynami oraz systemów inteligentnych.
