Xtreme - Outdoor
Męski prosty – męski prosty
Inne długości kabli są dostarczane na życzenie.
6...230 V AC/DC

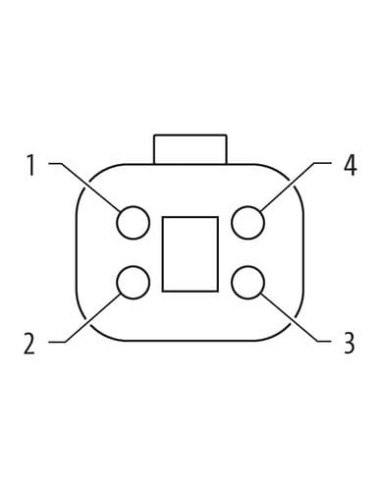

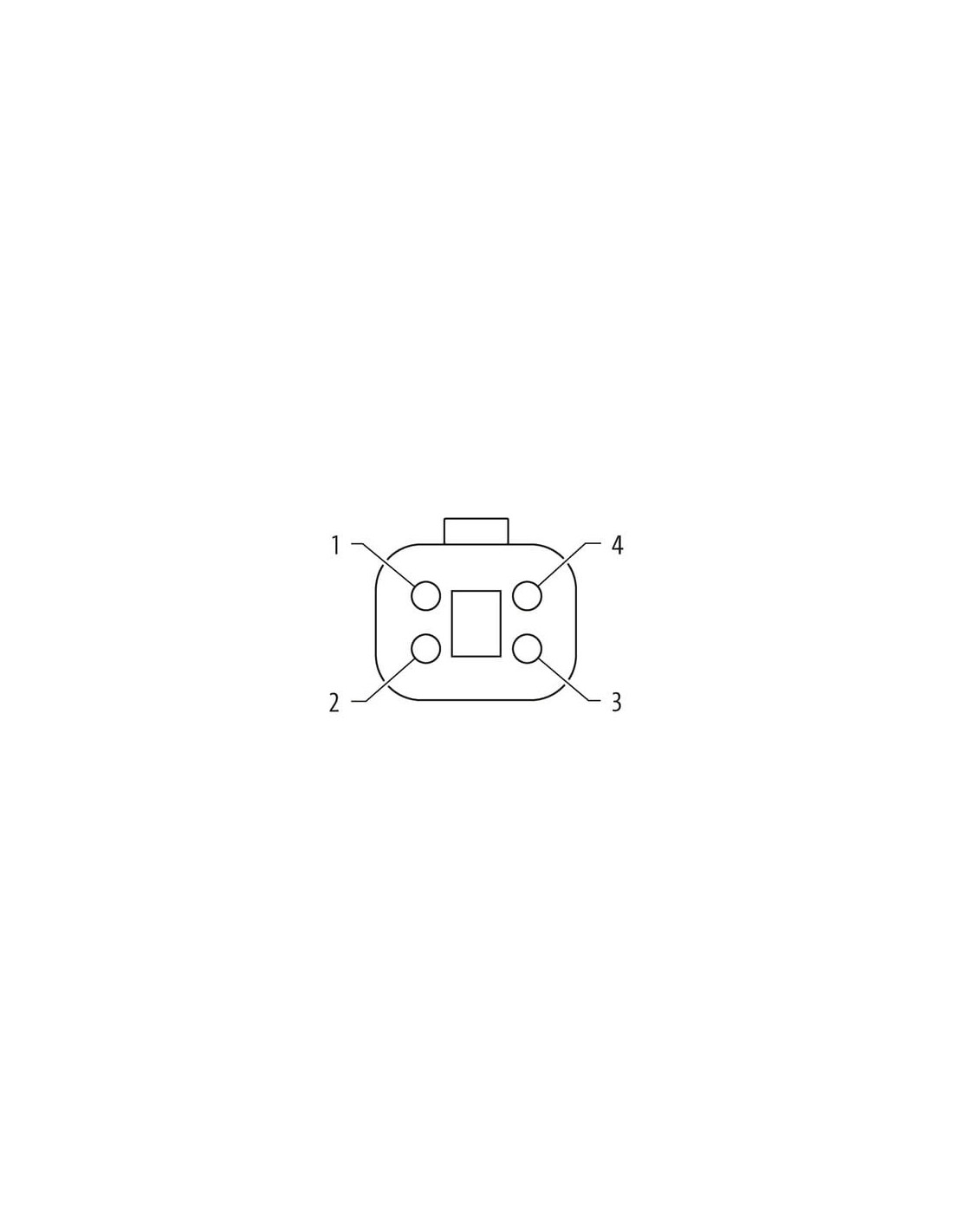

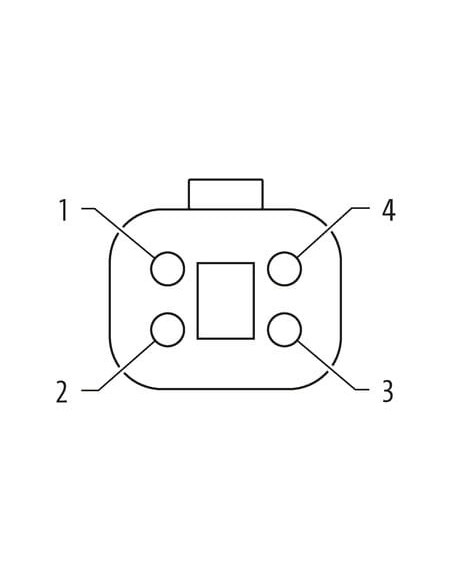

4-piny
bez komponentów
z opaską kodującą
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 569 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 62,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

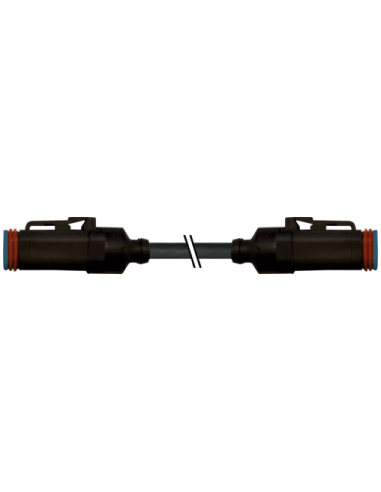

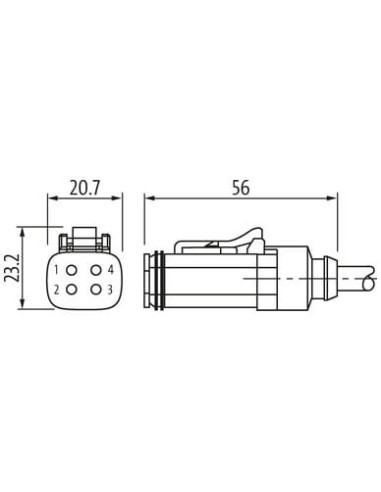

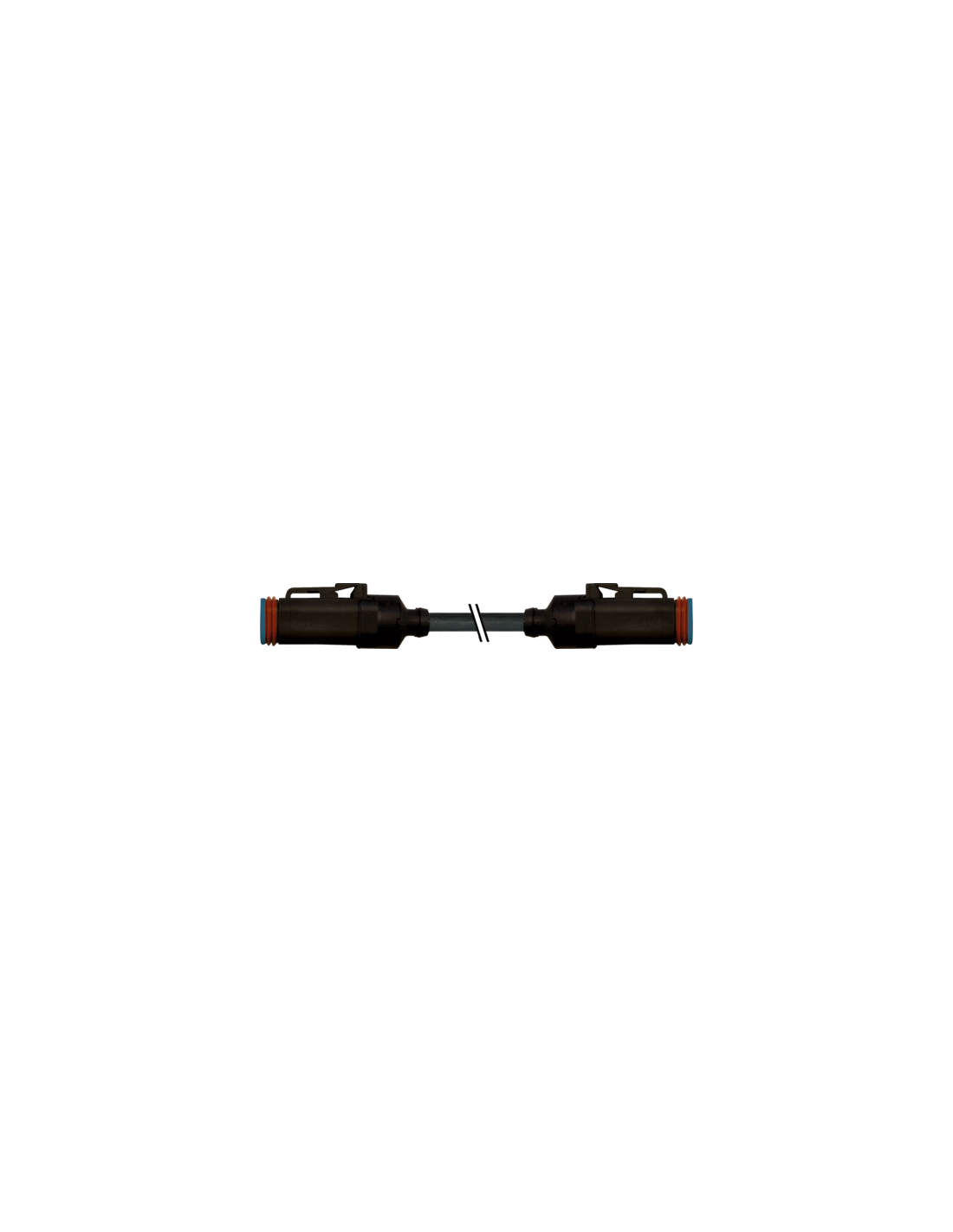

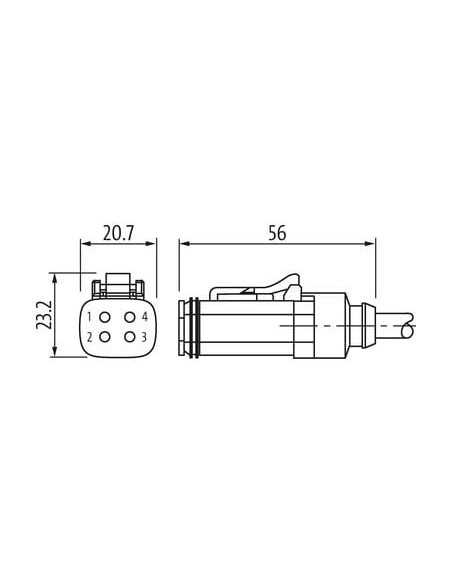

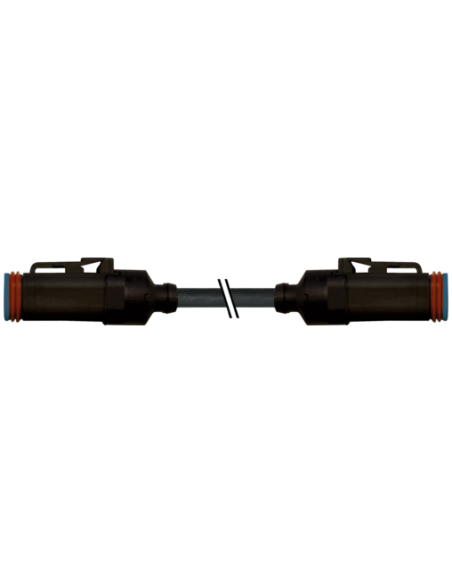

Korek pobierający MDC06-4s – kabel z wtyczkami Deutsch DT06-4S 4-pin 2,5 m
Korek pobierający MDC06-4s to wysokiej jakości przewód przyłączeniowy stworzony do zastosowań przemysłowych i terenowych. Wyposażony w wtyczki Deutsch DT06-4S 4-pin oraz solidny kabel o długości 2,5 metra, zapewnia niezawodność połączenia nawet w trudnych warunkach eksploatacyjnych.
Wytrzymałość i niezawodność – kabel do zastosowań zewnętrznych
Obudowa wykonana z tworzywa sztucznego PA cechuje się odpornością chemiczną, wytrzymałością na oleje oraz działaniem wpływów atmosferycznych. Produkt spełnia wymagania normy IP68 (pełna odporność na pył i długotrwałe zanurzenie w wodzie), co czyni go doskonałym wyborem do pracy w środowiskach wymagających podwyższonego standardu szczelności.
Zastosowanie korka pobierającego MDC06-4s – przewód Deutsch 4-pin
Kabel MDC06-4s 4-pin znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa
- Maszyny rolnicze, leśne oraz budowlane
- Pojazdy specjalistyczne
- Technika transportowa
- Zastosowania outdoorowe i mobilne
Złącze Deutsch 4-pin zapewnia bezpieczne i trwałe połączenie sygnałowe oraz zasilające, eliminując ryzyko nieprawidłowego podłączenia nawet w warunkach wibracji i wstrząsów.
Możliwości techniczne i dopasowanie
- Napięcie pracy: 6...230 V AC/DC
- Liczba biegunów: 4
- Maksymalny prąd: do 8 A na styk
- Kodowanie: opaska kodująca dla bezpiecznego podłączenia
- Materiał styków: stop miedzi, pokryty niklem
Kabel o długości 2,5 m charakteryzuje się elastyczną powłoką PUR odporną na uszkodzenia mechaniczne, działanie promieniowania UV, płynów, olejów oraz benzyny. Dodatkowo produkt spełnia normy środowiskowe, jest wolny od halogenów, ołowiu i kadmu.
Bezpieczny montaż i trwała konstrukcja
- Skuteczne zamocowanie: blokada zatrzaskowa gwarantuje pewność połączenia
- Łatwa instalacja: konstrukcja ułatwiająca szybki montaż i podłączenie
- Odporność na wibracje i wpływy zewnętrzne: hermetyczna budowa i wysoki stopień ochrony
Dzięki wytrzymałej konstrukcji i wysokim parametrom elektrycznym, przewód MDC06-4s z powodzeniem stosowany jest w miejscach, gdzie wymagana jest niezawodność działania przez długi czas. Elastyczność montażowa oraz możliwość pracy w szerokim zakresie temperatur (od -40°C do 85°C) umożliwia zastosowanie również w wymagających aplikacjach.
Kompatybilność i uniwersalność złącza Deutsch DT06-4S
Korek pobierający MDC06-4s jest w pełni kompatybilny ze złączami Deutsch DT06-4S oraz Amphenol AT06-4S, co czyni go uniwersalnym rozwiązaniem zarówno do modernizacji istniejących instalacji, jak i nowych projektów technicznych.
Podsumowując: przewód MDC06-4s 4-pin to idealny wybór wszędzie tam, gdzie liczą się niezawodność, trwałość, łatwość montażu oraz odporność na trudne warunki środowiskowe.
