Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.

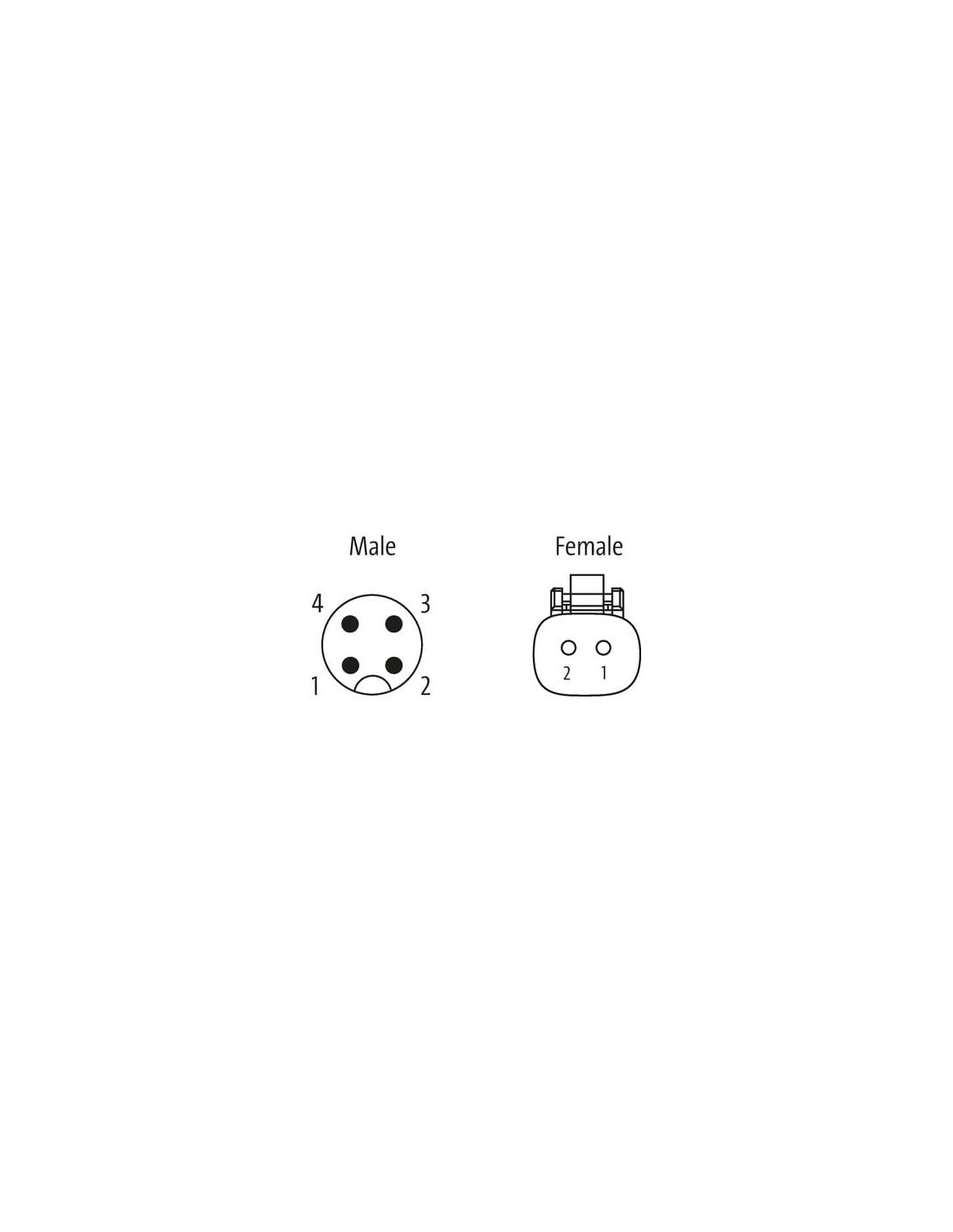

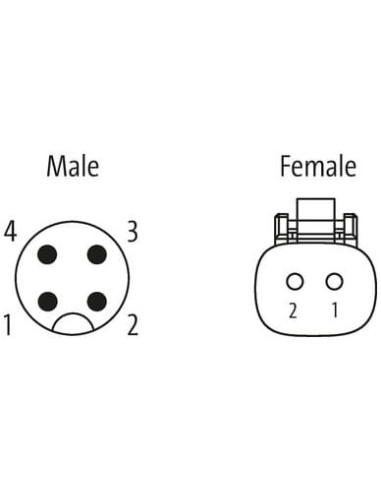

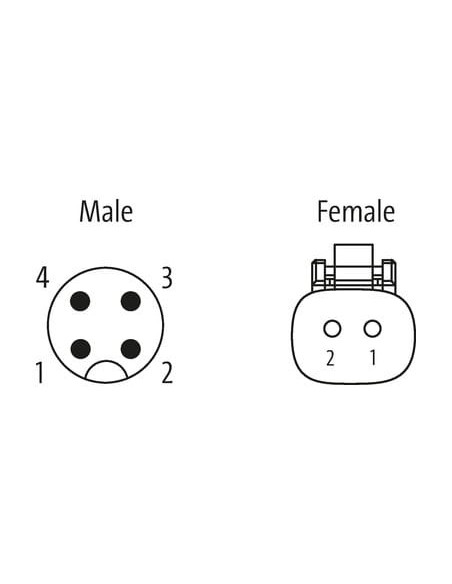

Męski 90° – męski prosty
M12
4-piny
Deutsch MDC06-2S
2-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Family construction form | M12 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW14 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | Amphenol AT06-2S |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał | PA |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

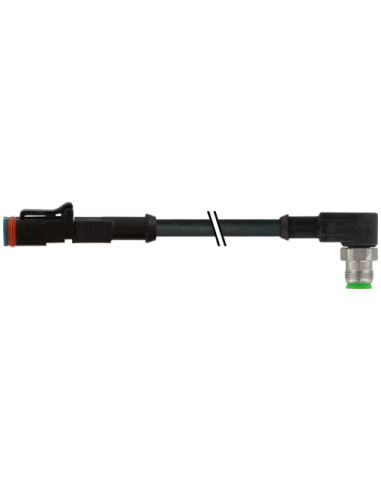

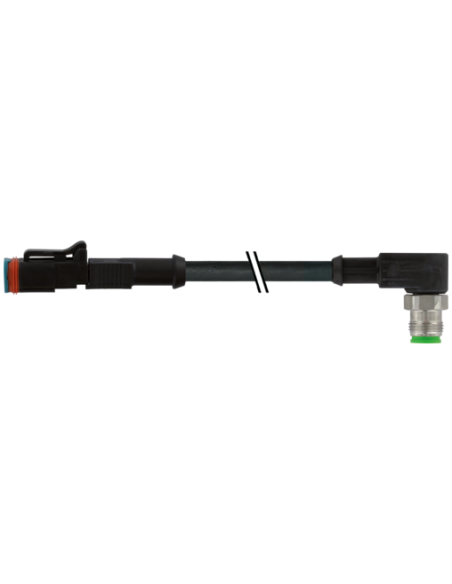

M12 Xtreme damski 90° / korek zaworowy MDC06-2s – profesjonalny przewód połączeniowy do wymagających aplikacji
Przewód M12 Xtreme damski 90° / korek zaworowy MDC06-2s (kod produktu: 7072-43231-7540150) to wysokiej klasy przewód połączeniowy, zaprojektowany z myślą o zastosowaniach w trudnych warunkach przemysłowych oraz w sektorze motoryzacyjnym i maszynowym. Wyróżnia się niezawodnością, trwałością oraz kompatybilnością z wieloma popularnymi systemami sterowania i automatyką przemysłową.
Wytrzymałość i odporność na warunki zewnętrzne
Przewód serii Xtreme Outdoor został stworzony z myślą o pracy zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Obudowa z tworzywa sztucznego o doskonałej odporności chemicznej oraz na oleje pozwala na bezproblemowe użytkowanie nawet w wymagających środowiskach. Dodatkowe zabezpieczenia gwarantują wysoki stopień ochrony: IP65, IP67, IP68, IP66K, co pozwala na stosowanie przewodu w warunkach podwyższonej wilgotności, zapylenia oraz przy narażeniu na czyszczenie pod ciśnieniem.
Precyzyjne i bezpieczne połączenia – technologia M12 oraz MDC06-2s
Złącze M12 w wersji kątowej (90°) umożliwia wygodne podłączanie w miejscach o ograniczonej przestrzeni montażowej. Korek zaworowy Deutsch MDC06-2S zapewnia pewność i stabilność połączeń w układach pneumatycznych, hydraulicznych oraz w automatyce przemysłowej.
- Kątowe złącze M12 – łatwość montażu w ciasnych przestrzeniach
- 2-piny Deutsch MDC06-2S – zgodność z popularnymi systemami zaworowymi
- Wysoka odporność na wstrząsy – zabezpieczenie przeciwwstrząsowe
Kluczowe zalety przewodu M12 Xtreme damski 90°
- Szeroki zakres napięć roboczych: od 12 V do 230 V AC/DC – elastyczność zastosowań
- Wysoka obciążalność prądowa (do 4 A na styk) – idealny do zasilania i sygnałów
- Wytrzymały kabel PUR – odporność na ścieranie, promieniowanie UV oraz wysoka elastyczność
- Zabezpieczenie przed wnikaniem czynników zewnętrznych i pyłów
- Kompatybilność z popularnymi rurkami ochronnymi o średnicy 10 mm i 11 mm
Typowe zastosowania przewodu M12 Xtreme damski 90°
Przewód doskonale sprawdza się w różnorodnych zastosowaniach, gdzie kluczowe znaczenie mają szczelność, trwałość oraz odporność na niekorzystne warunki środowiskowe:
- Automatyka przemysłowa – podłączenie czujników, zaworów oraz siłowników
- Motoryzacja i maszyny robocze – niezawodne połączenia w układach elektrohydraulicznych i pneumatycznych
- Instalacje zewnętrzne – odporność na promieniowanie UV, czynniki chemiczne oraz zmieniające się temperatury
- Budowa maszyn – szybki i stabilny montaż w ograniczonej przestrzeni
Bezpieczeństwo i łatwość montażu

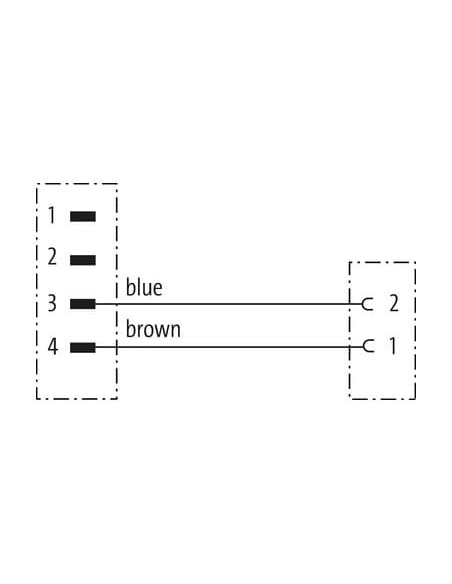

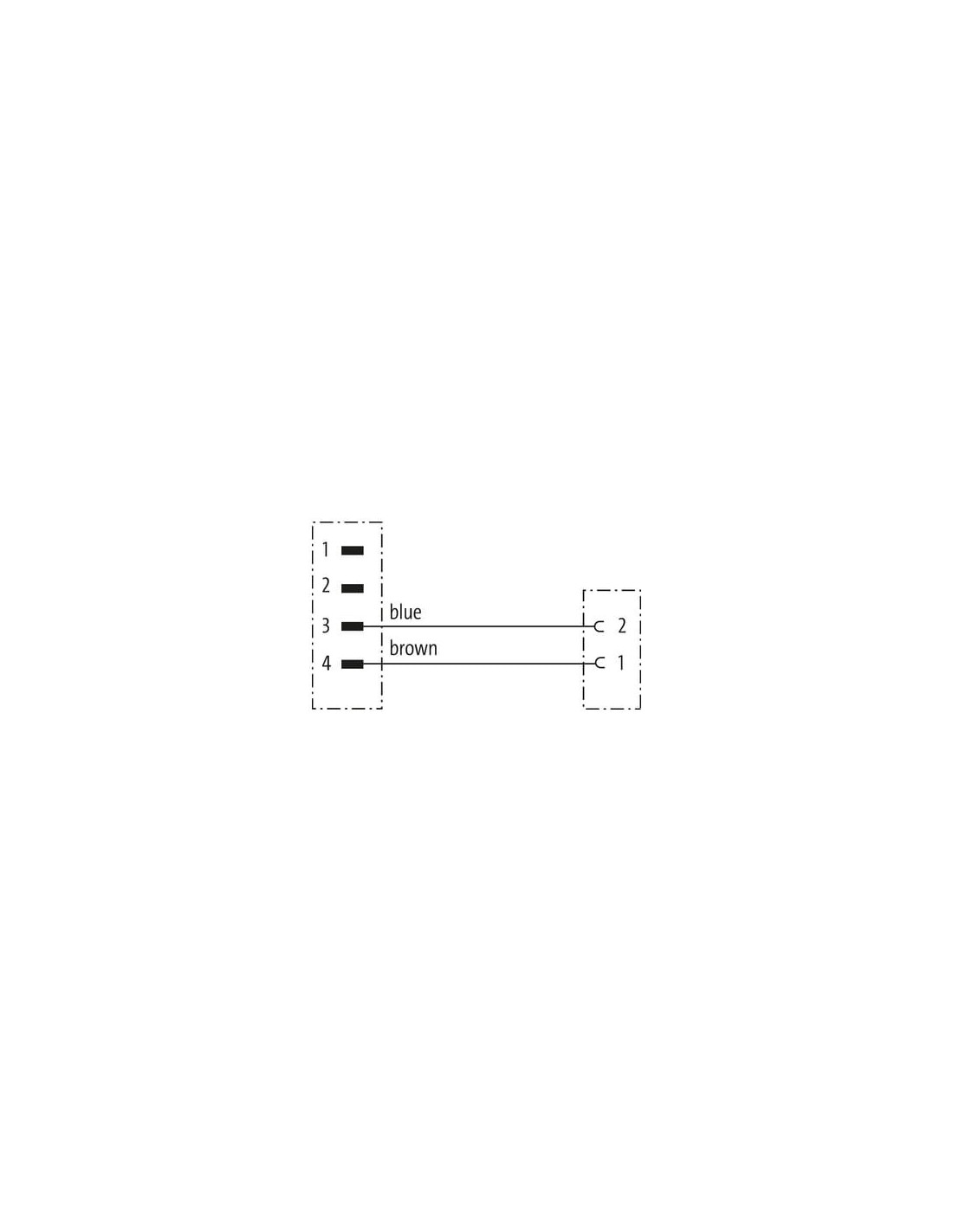

Przewód wyposażony jest w system blokady zatrzaskowej, co umożliwia pewne i trwałe połączenie nawet przy silnych wibracjach i drganiach. Możliwość stosowania opasek zaciskowych pozwala na efektywne zabezpieczenie przed nadmiernym obciążeniem mechanicznym. Odpowiednie oznaczenia kolorów (niebieski, brązowy) ułatwiają szybki i bezbłędny montaż.
M12 Xtreme damski 90° / korek zaworowy MDC06-2s to profesjonalny przewód połączeniowy, który łączy trwałość, wszechstronność oraz wysoki poziom odporności na warunki zewnętrzne. To rozwiązanie dedykowane dla przemysłu, automatyki, motoryzacji i wielu innych wymagających aplikacji.
