MSUD

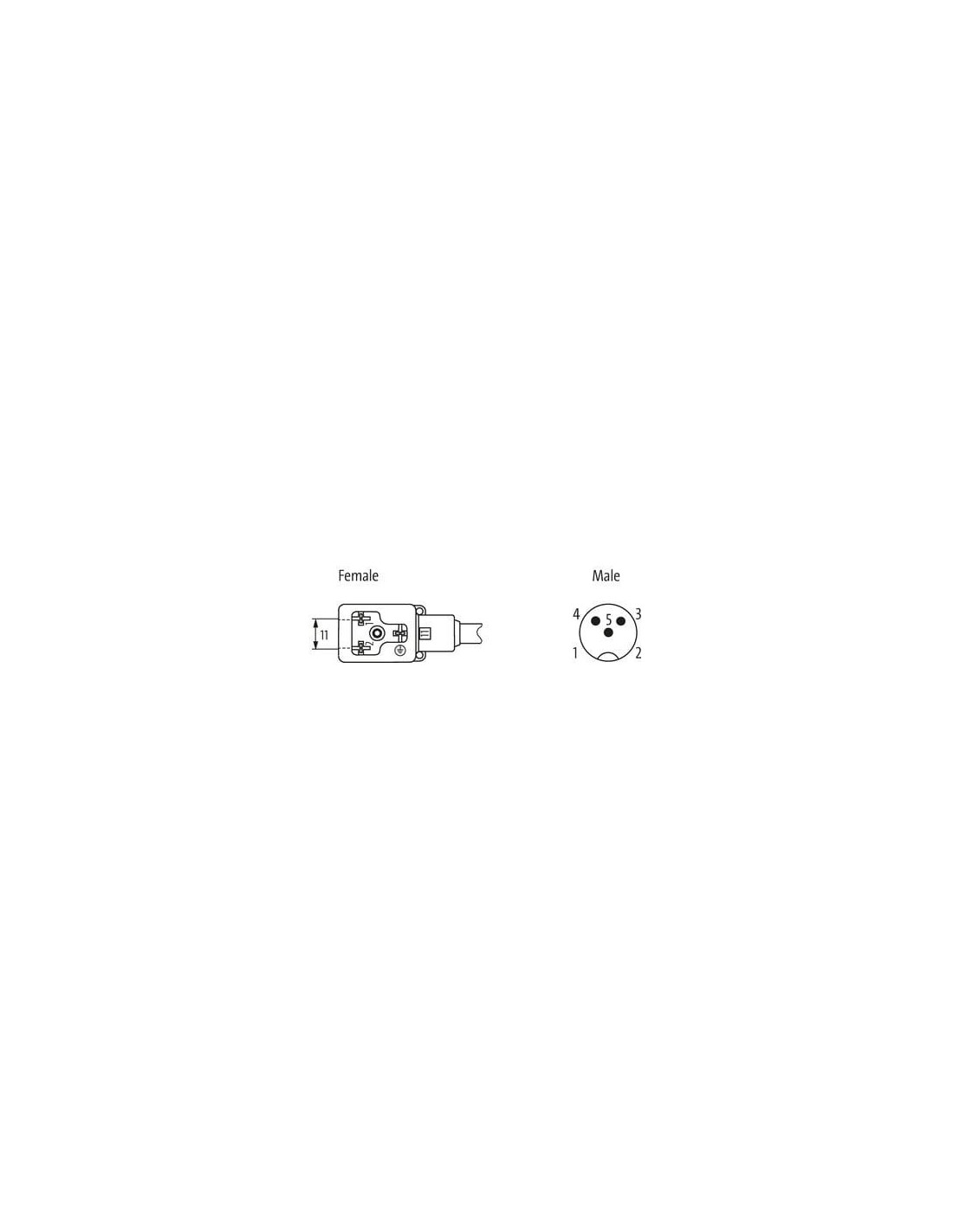

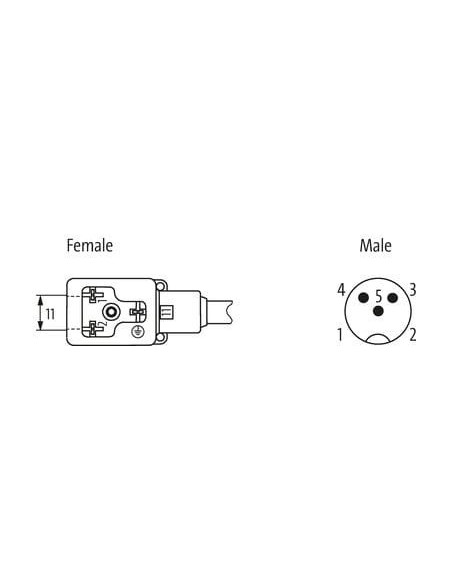

Typ BI (11 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

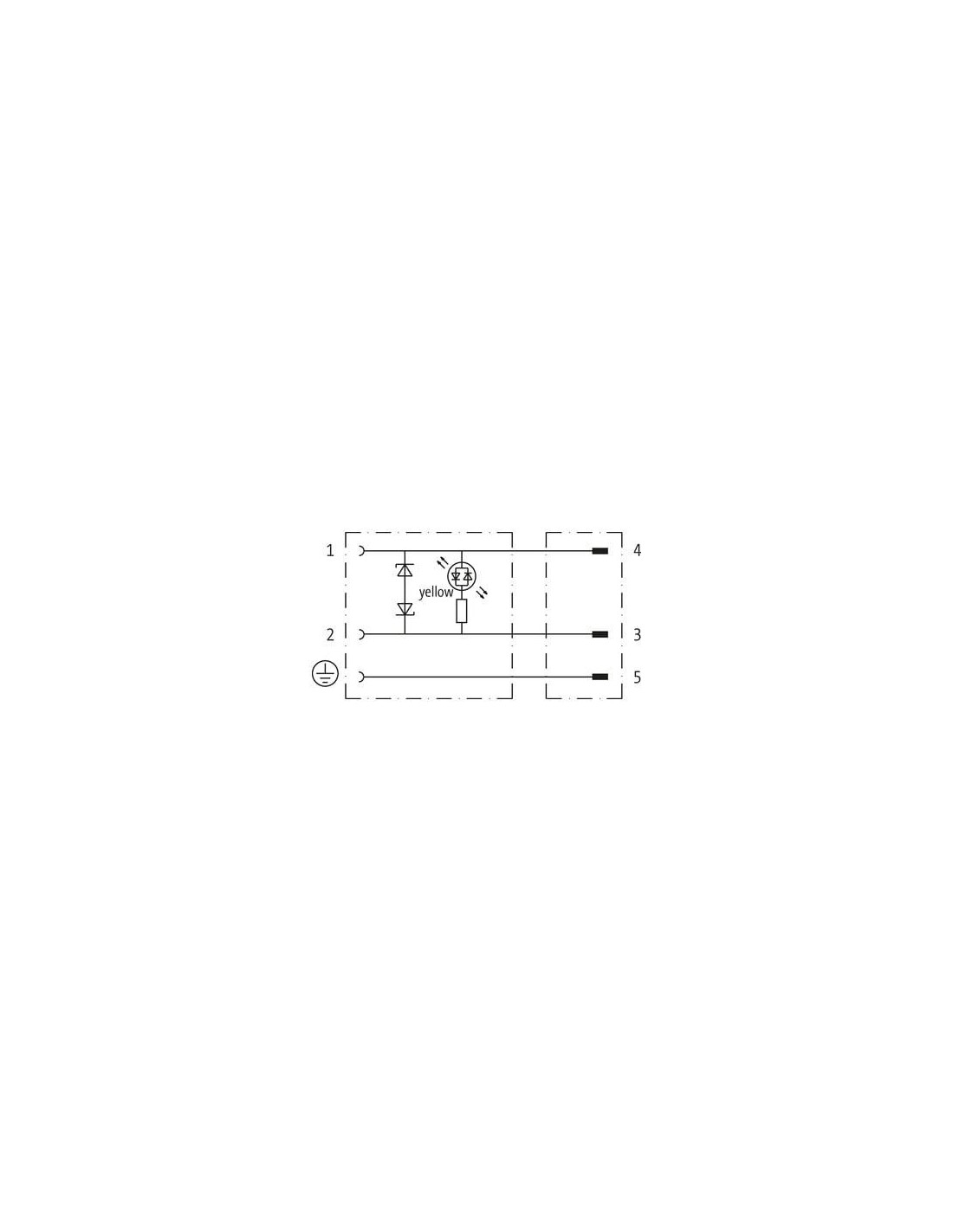

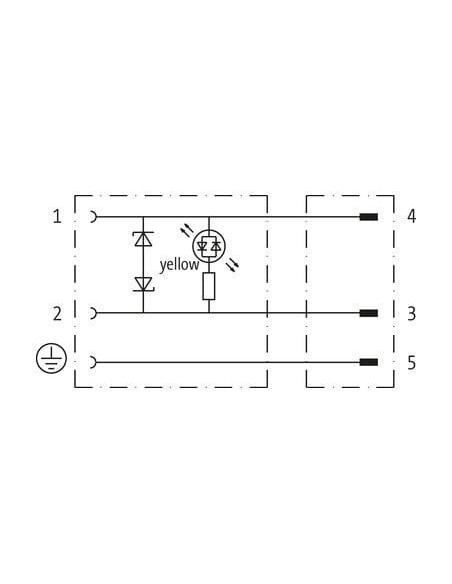

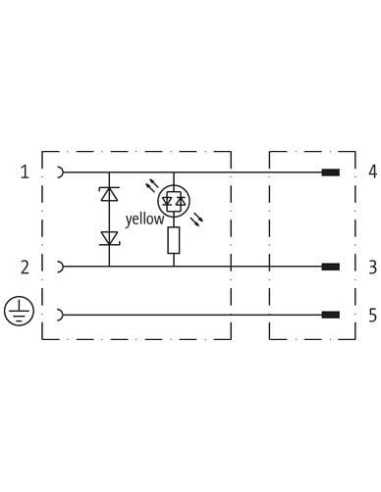

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

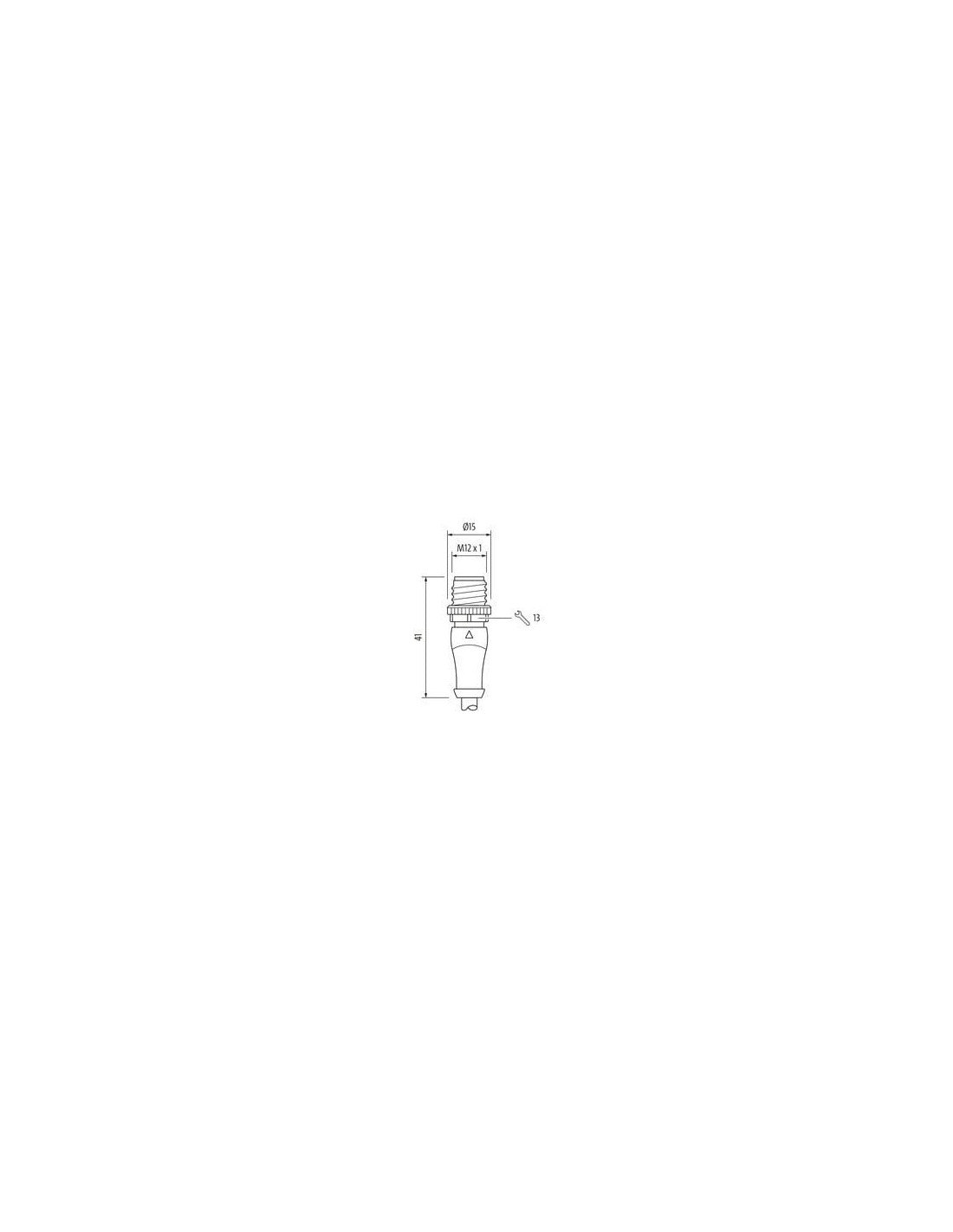

| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

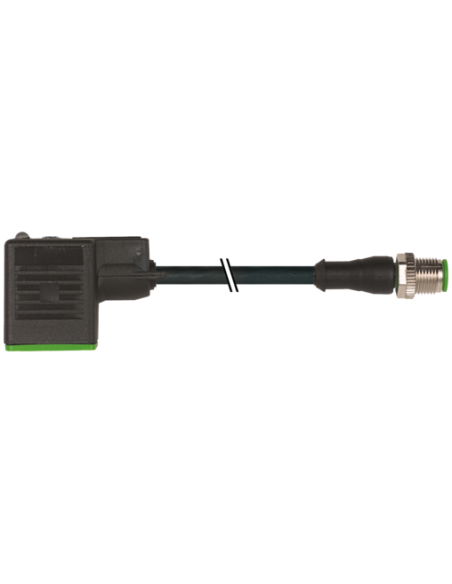

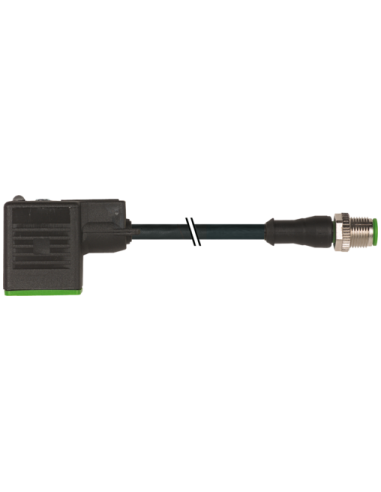

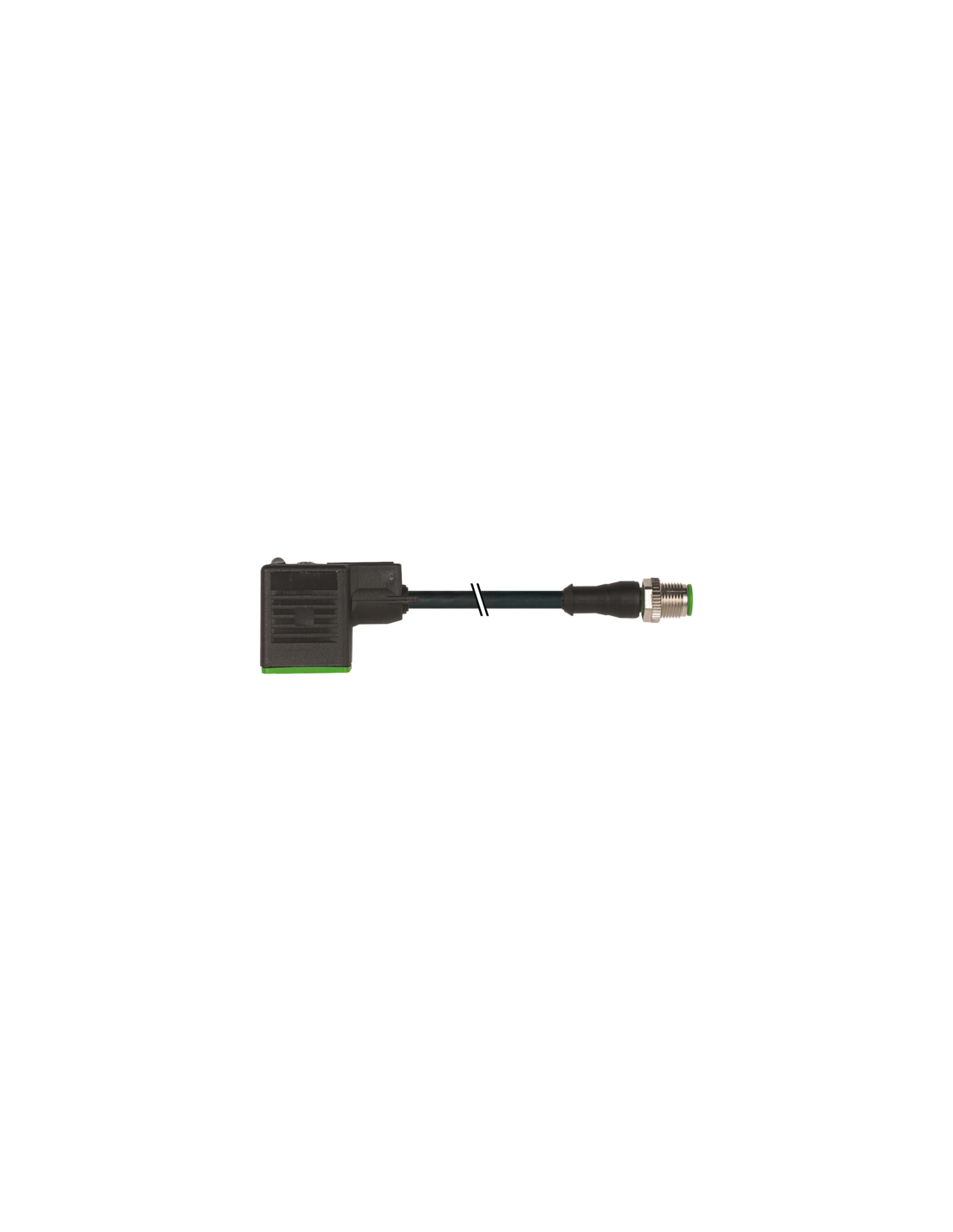

Konektor zaworowy MSUD typ BI 11 mm - M12, 2 m, z diodą LED i ochroną – opis, zalety, zastosowanie
Konektor zaworowy MSUD typ BI 11 mm z prostym męskim złączem M12 to element przeznaczony do niezawodnego podłączania cewek zaworowych w instalacjach automatyki przemysłowej, hydraulicznych oraz pneumatycznych. Model o kodzie 7000-40961-6360200 cechuje się wysokim stopniem ochrony IP67, co pozwala na użytkowanie nawet w wymagających warunkach pracy, w obecności pyłów oraz wilgoci.
Zalety konektora zaworowego MSUD BI 11 mm - M12
- Odporność chemiczna i wytrzymałość mechaniczna – obudowa wykonana z trwałego tworzywa sztucznego o bardzo dobrej odporności na działanie chemikaliów i olejów.
- Wbudowana dioda LED o żółtym świetle sygnalizuje stan pracy, ułatwiając diagnostykę i serwisowanie układów.
- Obwód zabezpieczający skutecznie chroni podłączane urządzenia i cały układ automatyki przed skutkami przepięć.
- Szybki i pewny montaż – konektor jest gotowy do natychmiastowego wykorzystania dzięki przewodowi o długości 2 metrów oraz gwintowi M12 x 1.
- Szeroki zakres napięcia pracy, kompatybilność z systemami 24V AC ±20% oraz 24V DC ±25% umożliwia elastyczne zastosowanie w różnych instalacjach.
- Odporność na trudne warunki pracy – wytrzymuje temperatury od -25°C do +85°C.
- Wysoka jakość przewodu – przewód PUR, bezołowiowy, bezhalogenowy, odporny na promieniowanie UV, płomienie i skręcanie, z trzyżyłową skrętką 0,75 mm².
Zastosowanie konektora zaworowego MSUD BI 11 mm - M12
Złącze MSUD typ BI 11 mm – M12 pozwala na niezawodne podłączenie elektromagnesów zaworów i urządzeń sterujących w różnych branżach przemysłu, m.in.:
- Automatyka przemysłowa – podłączanie cewek zaworowych i czujników w układach pneumatycznych, hydraulicznych.
- Maszyny produkcyjne – zapewnia szybki serwis i wymianę złączek w trudnodostępnych miejscach maszyn.
- Systemy transportujące – stosowany do integracji zaworów sterujących oraz sprawdzania stanu pracy elementów wykonawczych.
- Branża spożywcza i chemiczna – wysoka odporność chemiczna i możliwość pracy w środowiskach agresywnych (zaleca się sprawdzić dobór materiałów w aplikacji).
Budowa, bezpieczeństwo i komfort obsługi złącz MSUD BI 11 mm – M12
Standardowa wielkość typ BI (11 mm) umożliwia kompatybilność z wieloma zaworami zgodnymi z normą DIN EN 175301-803. Złącze śrubowe M12 oraz wygodny sposób montażu – „włożenie i przykręcenie” – gwarantują pewność połączenia oraz trwałość instalacji. Oznaczenie żył przewodu oraz wytrzymałość na wymagające cykle zginania i skręcania pozwala na zastosowanie w ruchomych częściach maszyn.
Wysoki stopień ochrony IP67 czyni konektor odpowiednim do stosowania na zewnątrz oraz w miejscach narażonych na zachlapanie, pył i wilgoć. Dodatkowo, wbudowany wskaźnik LED pozwala błyskawicznie sprawdzić status urządzenia bez użycia narzędzi.
Podsumowanie – konektor MSUD 11 mm - M12 (kod 7000-40961-6360200)
Wybór tego zestawu złącz do zaworów elektromagnetycznych to optymalne rozwiązanie dla systemów automatyki, gdzie liczy się niezawodność, łatwość instalacji oraz bezpieczeństwo pracy. Trwała konstrukcja, odporność na oleje i chemikalia, sygnalizacja LED oraz uniwersalne zastosowanie sprawiają, że jest to cenione rozwiązanie w nowoczesnych maszynach i liniach produkcyjnych.
