MSUD

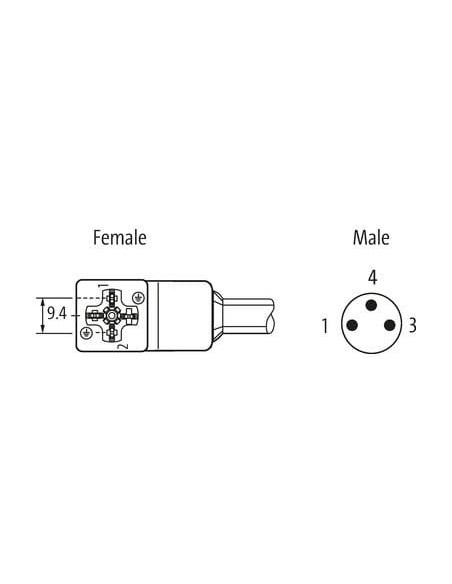

Form CI (9.4mm) - M8, male straight
24 V AC ±20% / DC ±25%
2 pinów zajęte

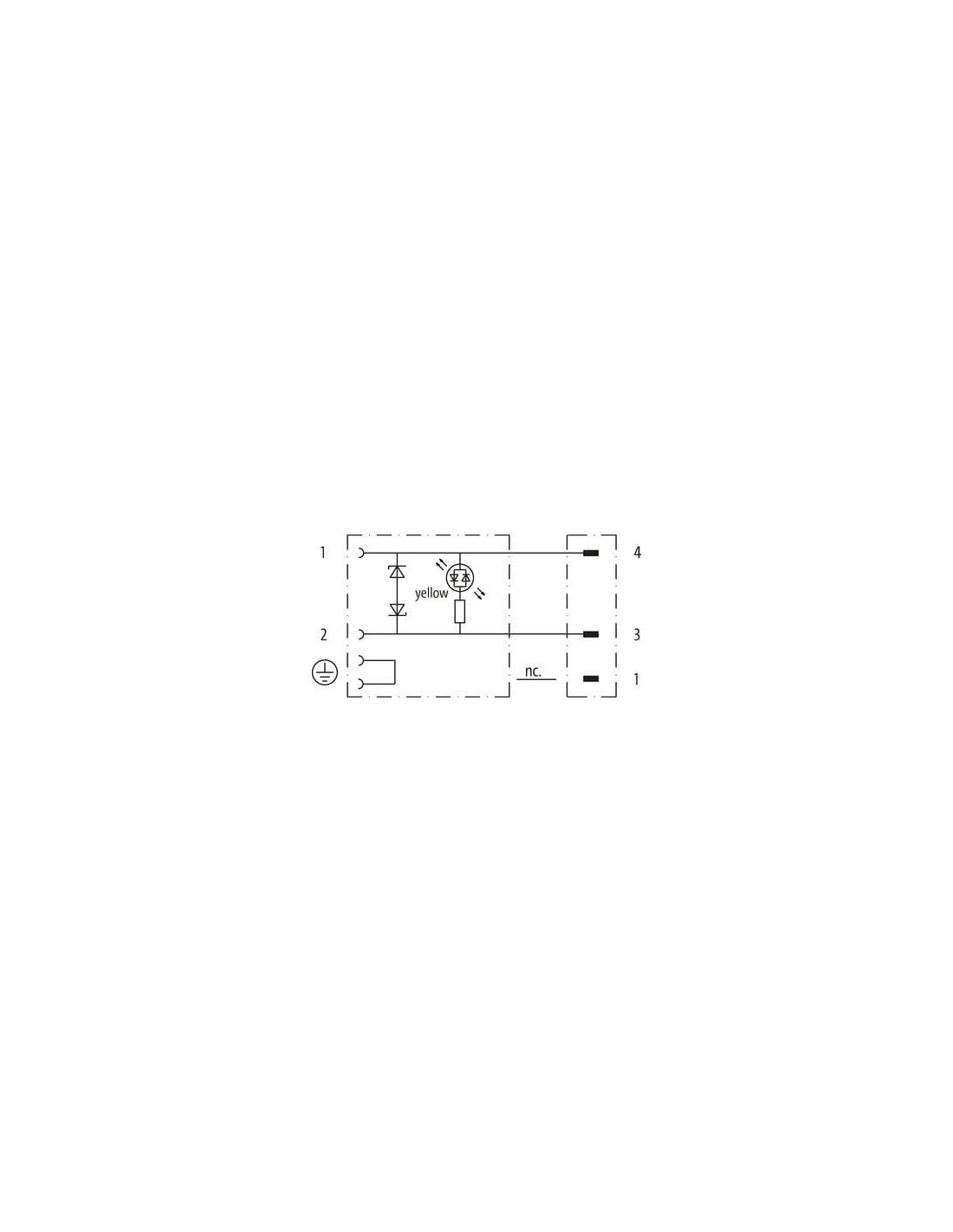

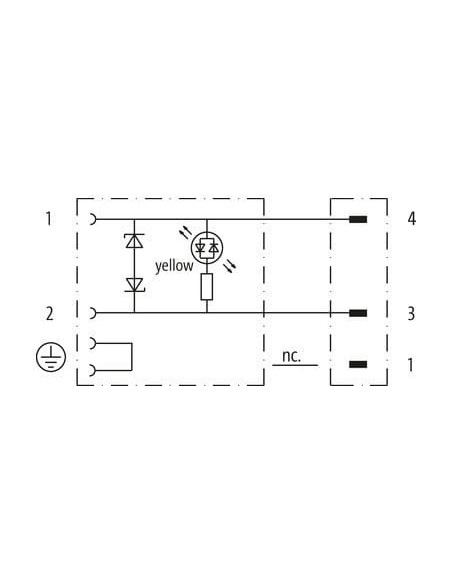

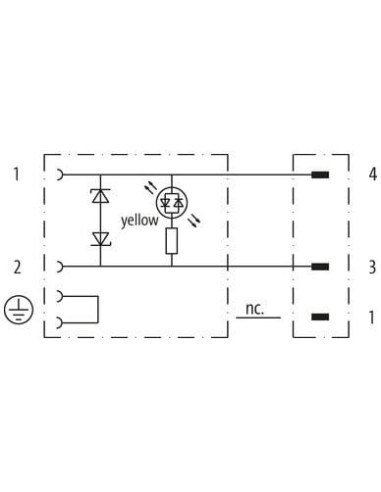

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M3 |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

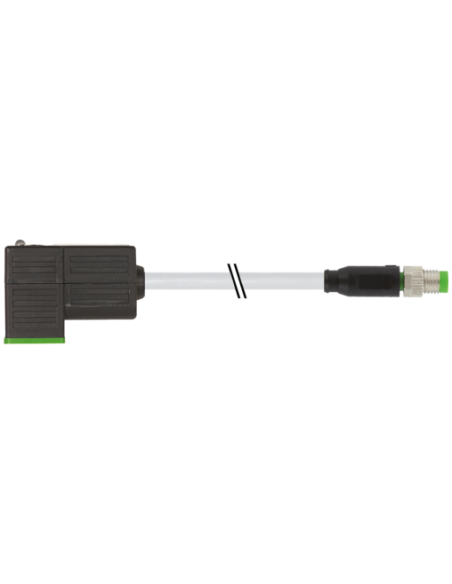

Złącze M8 męskie prostokątne 3-pinowe z zaworem MSUD – forma CI 9,4 mm, przewód 10 m
Profesjonalne złącze M8 męskie 3-pinowe z zaworem MSUD w formie CI o rozmiarze 9,4 mm to kompaktowy i niezawodny element przeznaczony do przesyłu sygnałów oraz zasilania w przemysłowych aplikacjach automatyki.
Zastosowania – automatyka przemysłowa i nie tylko
Złącze M8 MSUD CI o kodzie 7000-88415-2331000 znajduje szerokie zastosowanie w sterowaniu pneumatycznym, elektrohydraulicznym oraz przy podłączaniu cewek, wysp zaworowych i czujników. Przeznaczone jest m.in. do:
- Podłączania zaworów elektromagnetycznych w instalacjach przemysłowych
- Obsługi wysp zaworowych w systemach zautomatyzowanej produkcji
- Połączeń układów bezpieczeństwa wymagających wysokiej niezawodności
- Systemów monitoringu stanu i sygnalizacji (dioda LED)
Wysoki poziom ochrony – odporność mechaniczna i bezpieczeństwo pracy
Złącze spełnia surowe wymogi norm IP65, IP67, IP68, IP66K, zapewniając szczelność oraz odporność na czynniki zewnętrzne i zanieczyszczenia. Ochrona ta gwarantuje stabilną pracę nawet w środowiskach przemysłowych o wysokim zapyleniu, wilgotności, obecności mgieł olejowych czy płynów chemicznych.
Parametry techniczne – kluczowe cechy produktu
- Napięcie robocze: 24 V AC/DC (szeroki zakres tolerancji)
- Prąd maksymalny na styk: 4 A
- Kabel: długość 10 m, wytrzymała powłoka PUR, przewód 3-żyłowy
- Zabezpieczenie przeciwnapięciowe: dioda Zener oraz dioda LED (żółta)
- Odporność chemiczna i na oleje: wysokiej jakości materiały PUR i PBT
- Szybkie i łatwe połączenie: złącze M8 z gwintem M8 x 1
Budowa i materiały – trwałość oraz niezawodność
Obudowa wykonana z wytrzymałego tworzywa sztucznego i odlewu ciśnieniowego cynku, powłoka blokady niklowana, kabel z izolacją PUR – wszystkie te cechy zapewniają odporność na uszkodzenia mechaniczne oraz agresywne media. Przewód jest elastyczny, odporny na skręcanie i wielokrotne cykle zgięć.
Wskaźnik LED – kontrola i diagnostyka
Zintegrwana dioda LED (żółta) umożliwia szybką diagnostykę stanu połączenia – idealna do aplikacji wymagających kontroli sygnału, monitorowania pracy cewki lub łatwej diagnostyki podczas serwisowania.
Bezpieczeństwo i wygoda montażu
- Moment dokręcania: 0,4 Nm
- Rozwartość klucza: 9 mm
- Montaż przez włożenie i przykręcenie: szybki oraz pewny montaż w zabudowie maszynowej
- Wytrzymałość kabli: 10 milionów cykli gięcia (w prowadnikach C-track)
Przykładowe zastosowania złącza MSUD M8 CI
- Automatyka przemysłowa
- Branża spożywcza i farmaceutyczna
- Przemysł maszynowy
- Systemy bezpieczeństwa
Kompaktowe wymiary (30,5 x 15,5 mm, wysokość 25 mm) umożliwiają instalację nawet w miejscach o ograniczonej przestrzeni montażowej.
Podsumowanie – złącze M8 do wymagających zastosowań przemysłowych
Złącze typu M8 MSUD forma CI z przewodem 10 m oraz diodą LED to idealne rozwiązanie dla aplikacji wymagających trwałych, pewnych oraz szczelnych połączeń elektrycznych. Doskonałe do automatyki przemysłowej, układów zaworowych i instalacji czujnikowych – zapewnia odporność na niekorzystne warunki środowiskowe oraz wysoką niezawodność działania.
