MSUD

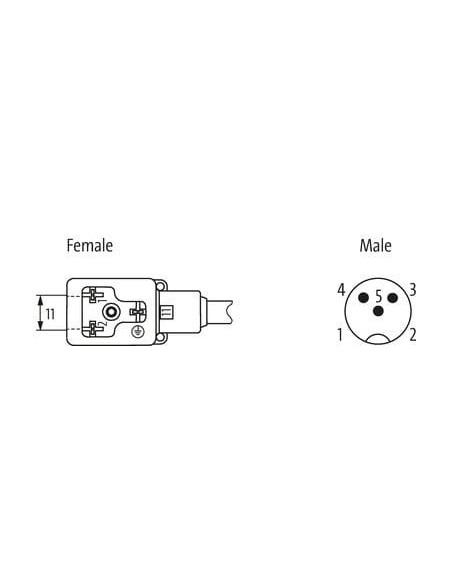

Typ BI (11 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%

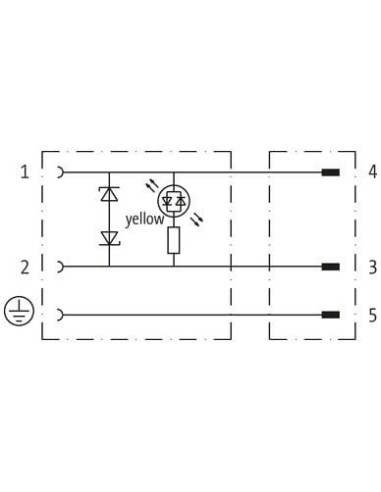

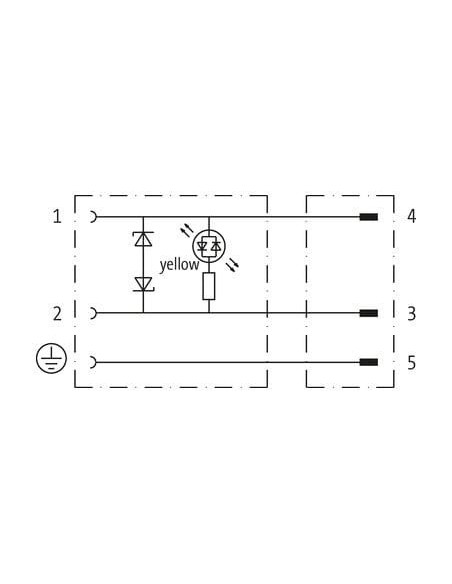

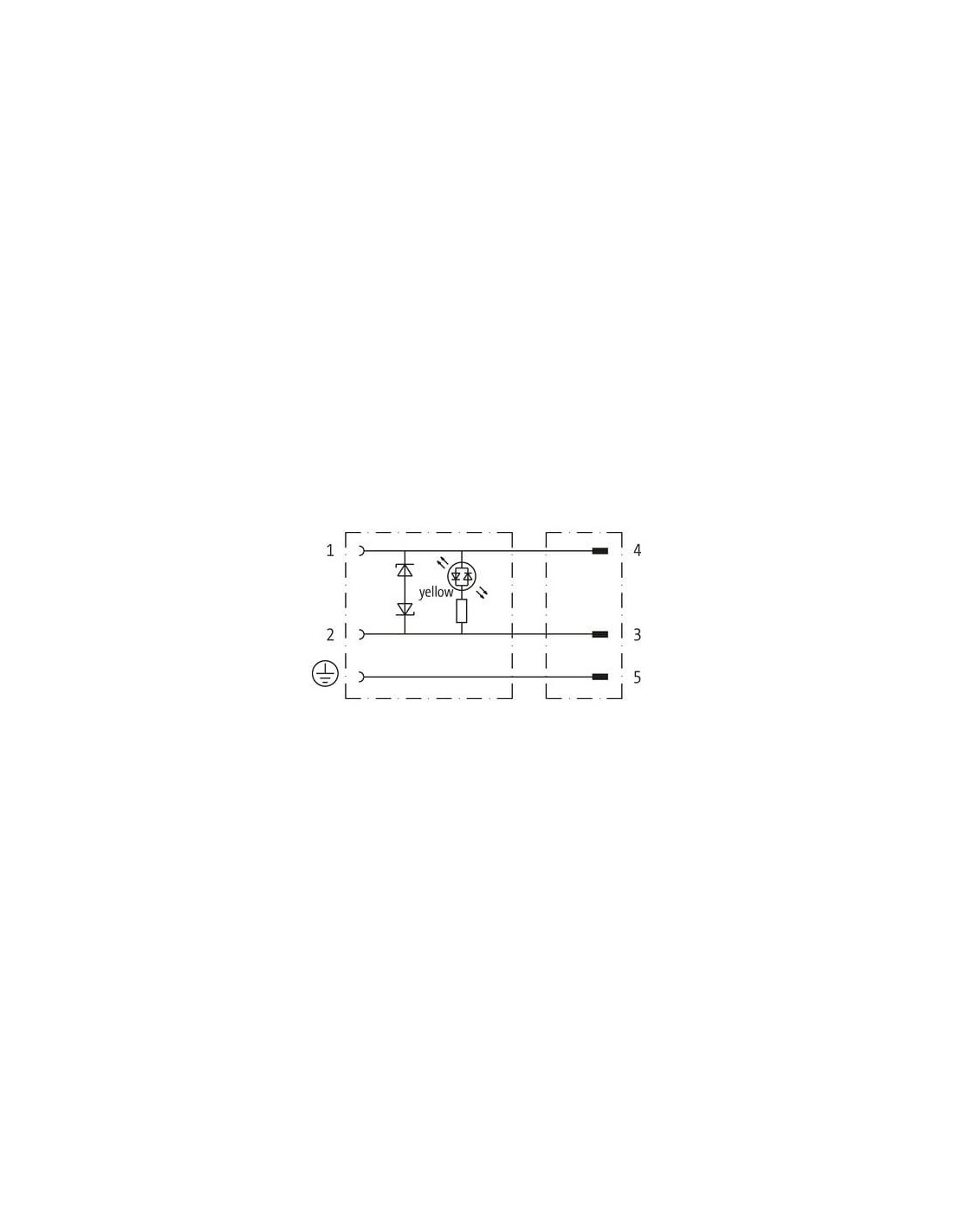

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | MSUD |
| Gwint | M3 |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

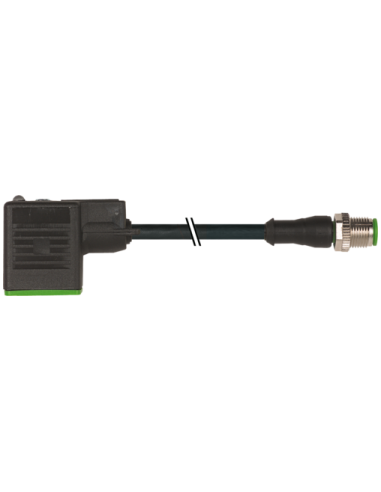

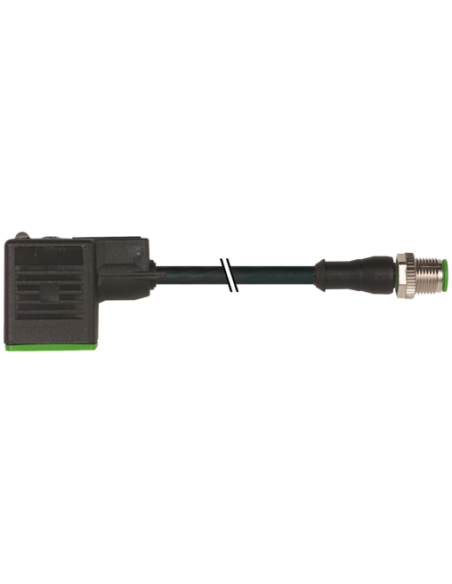

Złącze M12 męskie proste MSUD typ BI 11mm 7000-40961-6260100 – Opis i zastosowanie
Złącze M12 męskie, proste MSUD o długości przewodu 1 metr to rozwiązanie przemysłowe przeznaczone do połączeń elektrycznych, które wymagają niezawodności oraz wysokiego stopnia ochrony IP67. Dzięki zgodności z normami DIN EN 61076-2-101 (M12) oraz DIN EN 175301-803 (Ventilstecker), złącze sprawdza się w aplikacjach związanych z automatyką przemysłową, układami pneumatycznymi, hydraulicznymi oraz w systemach czujników i siłowników elektrycznych.
Zalety i cechy produktu – Złącze M12 MSUD
- Wytrzymała konstrukcja – obudowa wykonana z tworzywa sztucznego odpornego na działanie chemikaliów i olejów.
- Stopień ochrony IP67 – całkowita odporność na pył oraz krótkotrwałe zanurzenie w wodzie, pod warunkiem prawidłowego montażu.
- Dioda LED – wbudowana żółta dioda sygnalizacyjna umożliwia szybką diagnostykę stanu połączenia.
- Ochrona obwodu – zabezpieczenia elektryczne przed przeciążeniem i przepięciami (znamionowy pik napięciowy 0,8 kV).
- Elastyczność montażu – odkręcany, prosty kształt ułatwia podłączenie zarówno w nowych, jak i istniejących instalacjach.
- Przewód PUR/PVC – odporny na zginanie, z ponad 2 milionami cykli zgięcia przy zastosowaniu w C-track.
- Maksymalny prąd roboczy – do 4 A na styk, co umożliwia obsługę szerokiego zakresu urządzeń.
- Trzy bieguny – typowa konfiguracja dla najbardziej popularnych czujników oraz elektromagnesów.
Typowe zastosowania złącza M12 męskiego MSUD
Złącze M12 MSUD typ BI 11mm jest szeroko wykorzystywane w automatyce przemysłowej, robotyce, instalacjach maszyn, liniach produkcyjnych, układach sterowania siłownikami pneumatycznymi oraz w systemach bezpieczeństwa. Sprawdza się przy rozbudowie istniejących instalacji oraz szybkiej wymianie uszkodzonych komponentów. Zastosowanie odpornego przewodu PUR pozwala na montaż w środowiskach narażonych na działanie olejów, chłodziw i wibracji.
Bezpieczeństwo i długowieczność złącza MSUD M12
Produkt został zaprojektowany z myślą o niezawodności w trudnych warunkach przemysłowych. Dobry poziom ochrony przed oddziaływaniem środowiskowym, szczelność, odporność na promieniowanie UV oraz parametry dopasowane do wymogów przemysłowych sprawiają, że złącze sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych, w tym także w maszynach o wysokiej dynamice pracy.
Parametry techniczne – szybkie podsumowanie
- Połączenie: M12 męski, prosty, 3-biegunowy
- Długość przewodu: 1 m
- Materiał obudowy: tworzywo sztuczne
- Przewód: PUR/PVC, przekrój 0,75 mm², 3 żyły
- Napięcie pracy: AC 24V, DC 24V
- Prąd maks. na styk: 4A
- Ochrona: IP67
- Zakres temperatury pracy: od -25°C do +85°C
- Dioda LED do sygnalizacji pracy
Złącze M12 męskie MSUD typ BI 11mm (kod produktu 7000-40961-6260100) to niezawodne połączenie dla wymagających zastosowań przemysłowych, które zapewnia szybki montaż, łatwą diagnozę oraz wysoką trwałość eksploatacyjną.
