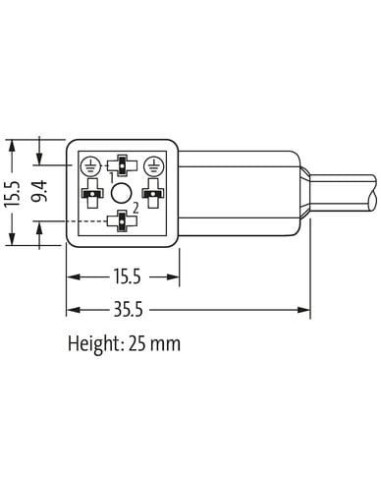

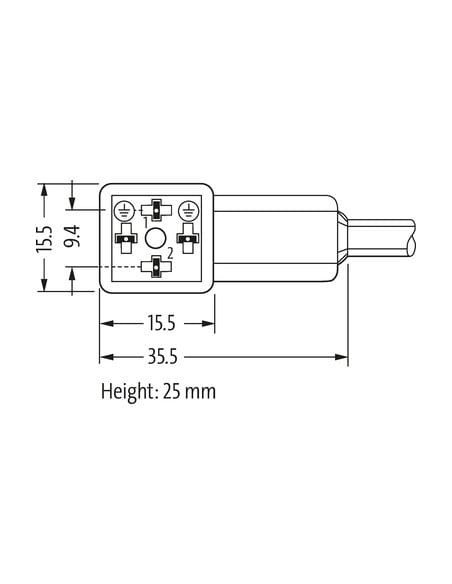

Typ CI (9.4 mm) – M12, męski 90°
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

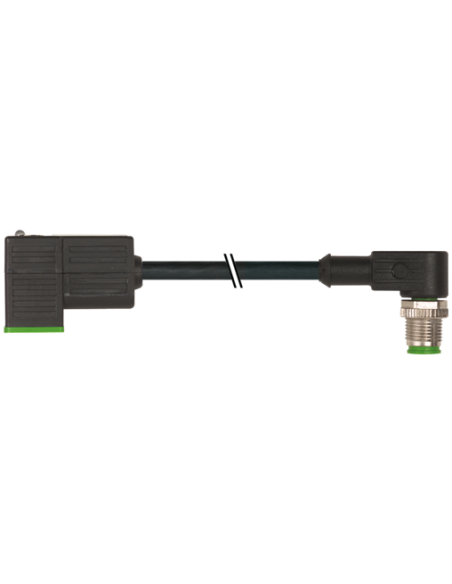

Złącze M12 męskie 90° z zaworem MSUD – wysokiej klasy przewód do zastosowań przemysłowych
Złącze M12 męskie 90° / zawór MSUD kształt CI 9,4 mm, kod produktu 7000-41061-6260200 to specjalistyczny przewód przeznaczony do niezawodnej transmisji sygnałów oraz zasilania w warunkach przemysłowych. Produkt charakteryzuje się wysoką odpornością na czynniki chemiczne oraz oleje, co czyni go idealnym rozwiązaniem dla najbardziej wymagających aplikacji przemysłowych, w tym w środowiskach o podwyższonej wilgotności i zmiennych temperaturach.
Konstrukcja i cechy mechaniczne złącza CI typu 9,4 mm
Konstrukcja wtyku umożliwia wygodny montaż pod kątem 90°, co pozwala na zastosowanie przewodu w miejscach o ograniczonej przestrzeni instalacyjnej. Obudowa z tworzywa sztucznego zapewnia optymalną wytrzymałość mechaniczną oraz odporność na działanie substancji agresywnych. Dzięki wysokiej klasie szczelności IP66K oraz IP67, przewód gwarantuje ochronę przed pyłem i wodą nawet w trudnych warunkach przemysłowych.
- Montaż poprzez włożenie i przykręcenie
- Solidne gwinty M12 x 1 oraz M3
- Wbudowana dioda LED umożliwia szybką lokalizację stanu pracy urządzenia (żółta sygnalizacja)
- Kablowanie fabryczne lub na indywidualne zamówienie
Zastosowania i możliwości wykorzystania złącza M12/MSUD
Złącze M12 męskie 90° znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania maszyn, aparaturze pomiarowej oraz w instalacjach zasilających zawory elektromagnetyczne, czujniki i siłowniki. Dzięki kształtowi CI 9,4 mm doskonale sprawdza się przy podłączeniach do urządzeń pracujących w ciasnych przestrzeniach. Dodatkowa ochrona przewodu przeciwdziała uszkodzeniom mechanicznym, zwłaszcza w miejscach, gdzie występują dynamiczne ruchy oraz wibracje maszyn.
- Montaż w rozdzielnicach i szafach sterowniczych
- Podłączenie elektromagnesów i siłowników
- Obwody sygnałowe i sterujące w systemach transportu wewnętrznego
- Przemysł spożywczy, logistyczny, motoryzacyjny i chemiczny dzięki odporności chemicznej
Kluczowe zalety produktu – trwałość i bezpieczeństwo
Przewód o długości 2 m, trwała izolacja z PUR oraz elementy bezołowiowe i wolne od kadmu sprawiają, że produkt można stosować w instalacjach zgodnych z nowoczesnymi wymogami bezpieczeństwa i ekologii. Kabel trzyżyłowy o przekroju 0,75 mm² zapewnia odpowiednią przewodność i niską rezystancję. Produkt spełnia wymagania norm DIN VDE 0298-4 oraz posiada certyfikat cURus, co potwierdza jego użyteczność w międzynarodowych systemach automatyki.
Odporność oraz zakres temperatur pracy złącza M12 kątowego
Kabel zapewnia niezawodność pracy w szerokim zakresie temperatur, od -30°C do +80°C (praca stała) oraz od -5°C do +80°C (praca w ruchu), co istotnie zwiększa możliwości jego stosowania w różnorodnych aplikacjach. Odporność na działanie olejów, benzyny oraz substancji chemicznych umożliwia eksploatację w warunkach intensywnego oddziaływania tych czynników bez utraty właściwości izolacyjnych i mechanicznych.
Podsumowanie i korzyści wyboru złącza zaworu MSUD, M12 męskiego 90°, kształt CI 9,4 mm
Wybór kabloprzewodu zaworu MSUD M12 kątowego pozwala zapewnić bezpieczne i trwałe połączenia elektryczne w automatyce przemysłowej oraz aplikacjach sterowania maszynami. Kompaktowe wymiary, wysoka odporność środowiskowa oraz nowoczesne zabezpieczenia diodowe i dioda sygnalizacyjna LED czynią go uniwersalnym rozwiązaniem przy budowie i modernizacji linii produkcyjnych, maszyn oraz urządzeń przemysłowych.
