Xtreme - Outdoor
Męski prosty – męski prosty
6...230 V AC/DC
2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-2S |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

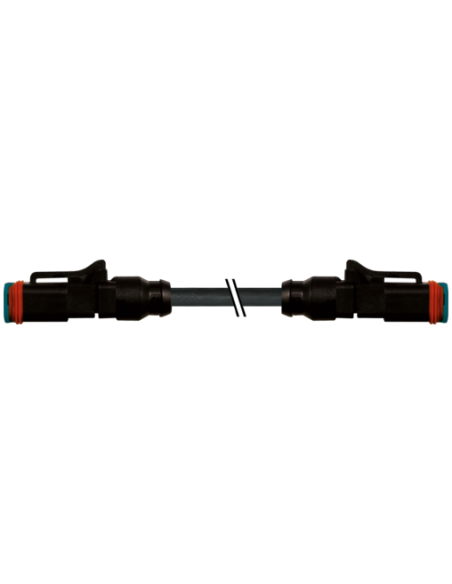

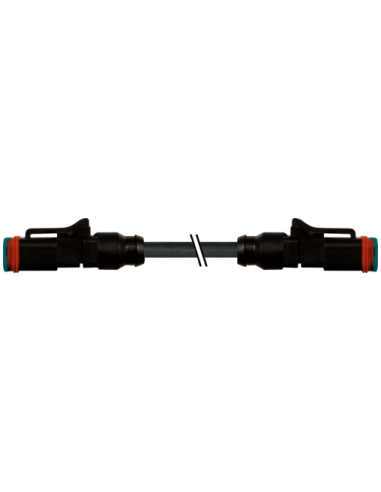

Korek zaworowy MDC06-2s – Przewód połączeniowy 2-pinowy do zastosowań przemysłowych i zewnętrznych
Korek zaworowy MDC06-2s o kodzie produktu 7072-77005-7540060 to zaawansowany technicznie przewód połączeniowy, dedykowany do wymagających aplikacji przemysłowych oraz zastosowań zewnętrznych. Wyposażony w 2-pinowe złącza typu męski–męski (prosty), przewód stanowi niezawodne rozwiązanie do transmisji sygnałów i zasilania, dzięki szerokiemu zakresowi napięcia roboczego (od 6 do 230 V AC/DC) oraz maksymalnemu prądowi roboczemu 8 A na styk.
Wysoka odporność, solidna konstrukcja i prosty montaż
Korek zaworowy MDC06-2s został zaprojektowany z myślą o trwałości oraz odporności na czynniki zewnętrzne. Obudowa wykonana z wysokiej jakości tworzywa sztucznego PA zapewnia bardzo dobrą odporność chemiczną i na oleje, co czyni ten przewód doskonałym wyborem do pracy w trudnych warunkach przemysłowych oraz w pojazdach specjalistycznych.
- Odporność na wodę i pył (IP68) – zapewnia niezawodność w środowiskach narażonych na wilgoć, kurz i silne zapylenie.
- Zakres temperatur pracy: od -25°C do +85°C (przewód od -40°C do +90°C – w zależności od rodzaju pracy i jakości kabla).
- Blokada zatrzaskowa – szybkie i pewne połączenie oraz zabezpieczenie przed przypadkowym rozłączeniem.
- Silikonowa uszczelka – dodatkowa szczelność przy montażu.
Złącza kompatybilne z Deutsch DT06-2S i Amphenol AT06-2S
Przewód połączeniowy pasuje do szeroko stosowanych w przemyśle złączy Deutsch DT06-2S oraz Amphenol AT06-2S. Umożliwia to łatwą integrację z istniejącymi systemami automatyki, maszynami rolniczymi, pojazdami użytkowymi oraz instalacjami solarnymi i energetycznymi.
Bezpieczne rozwiązanie dla automatyki, maszyn i pojazdów
Korek zaworowy MDC06-2s znajduje zastosowanie m.in. w:
- Automatyce przemysłowej i sterowaniu zaworami hydraulicznymi
- Instalacjach maszyn budowlanych oraz rolniczych
- Systemach transportu i pojazdach użytkowych
- Rozwiązaniach zewnętrznych wymagających wysokiego stopnia ochrony środowiskowej
- Systemach zasilania i transmisji sygnałów w trudnych warunkach eksploatacyjnych
Specjalistyczny przewód PUR – trwałość i ochrona środowiska
Przewód połączeniowy wykonany został z wysokogatunkowego kabla PUR o podwyższonej odporności mechanicznej, UV, chemicznej oraz na płomienie (UL 1581, IEC 60332-2-2). Zastosowane w przewodzie materiały są bezołowiowe, bezhalogenowe, wolne od kadmu, FCKW i silikonu, co sprzyja ochronie środowiska oraz wymaganiom branżowym.
- Przekrój przewodu: 0,75 mm² (miedziana skrętka klasy 6, 42 druciki o średnicy 0,15 mm)
- Elastyczna konstrukcja żył (2 żyły: brązowa i niebieska) – ułatwione prowadzenie w wiązkach i aparaturze
- Bardzo dobre parametry elektryczne (niskie rezystancje, wysokie napięcia próbne, odporność na zakłócenia elektromagnetyczne)
Wymiary i schematy podłączenia – czytelność i prosty montaż

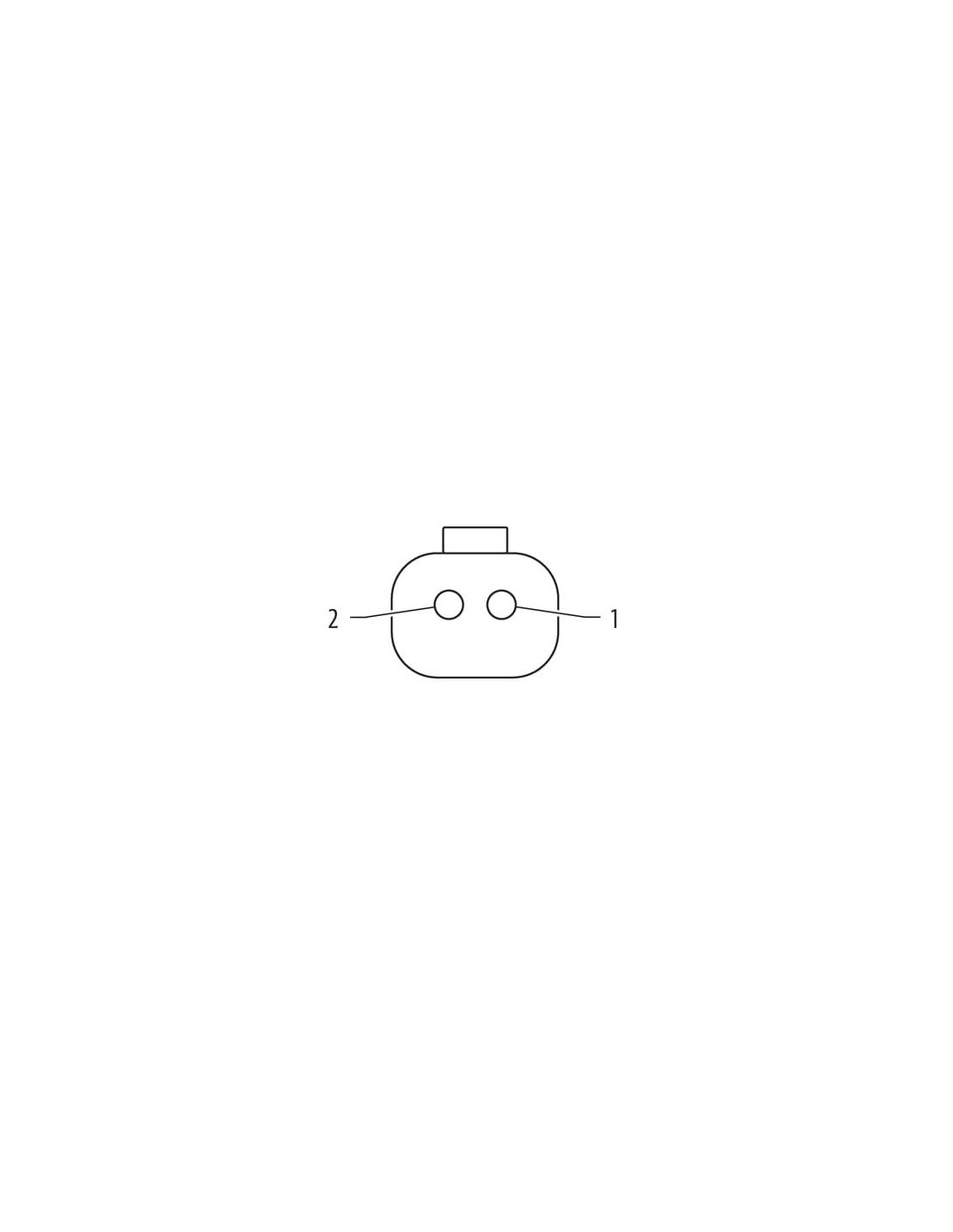

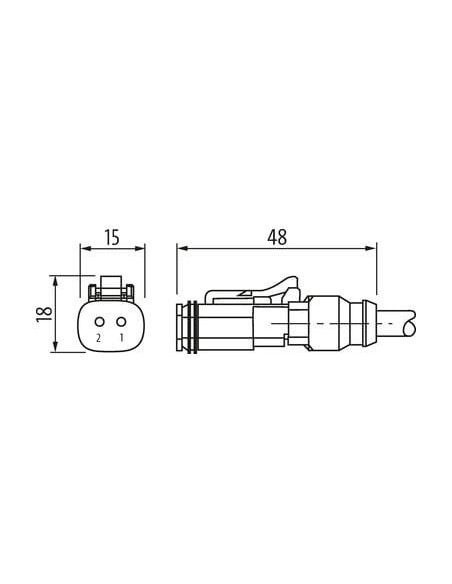

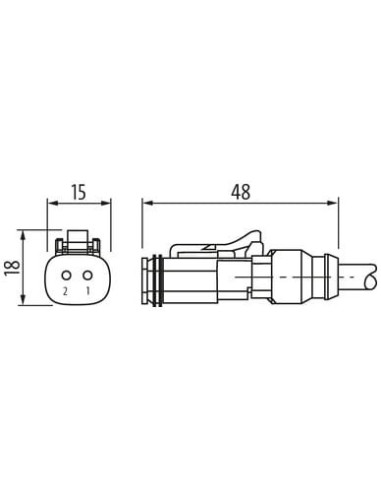

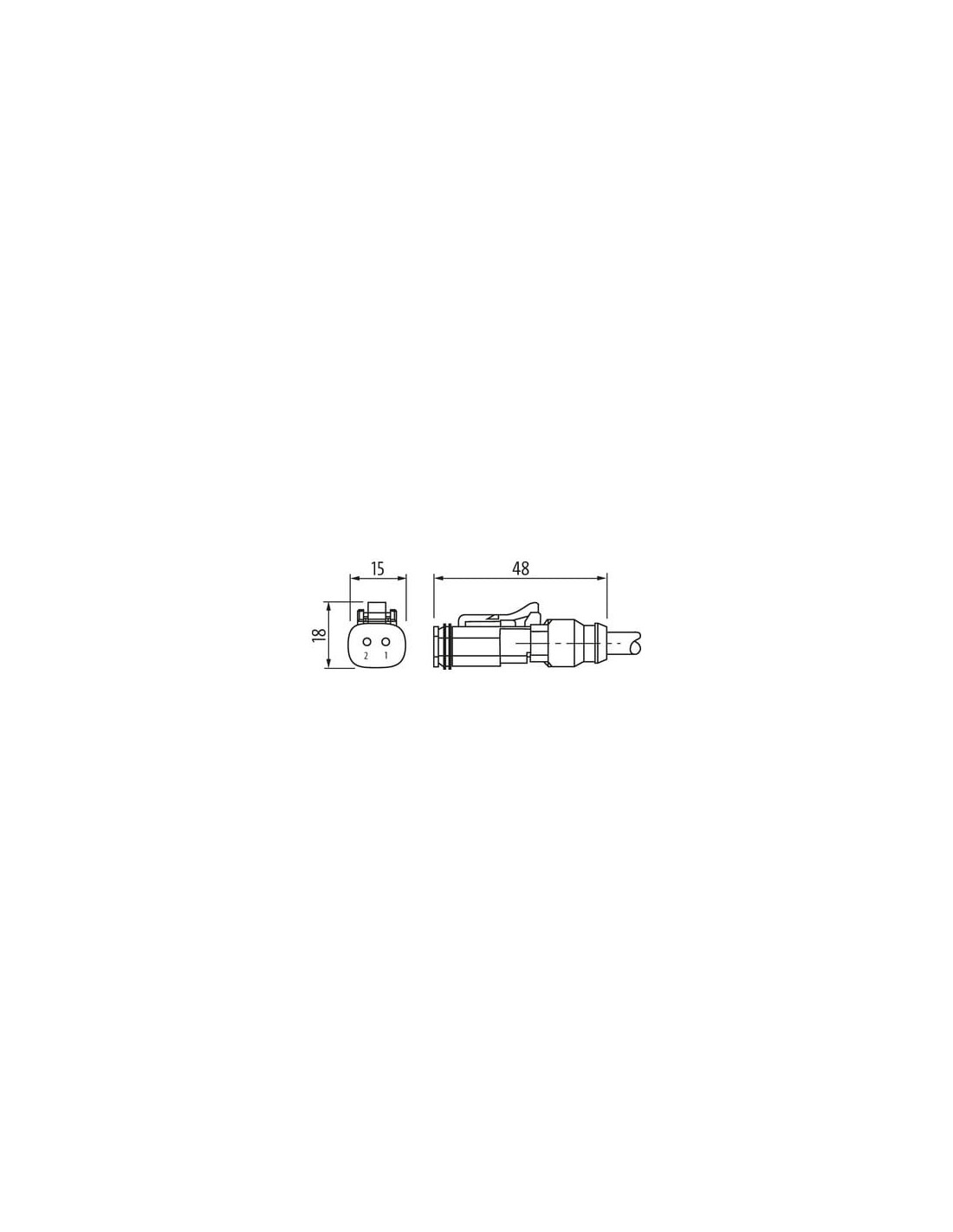

Kompaktowe wymiary złącza (48 mm długości x 18 mm wysokości x 15 mm szerokości) oraz czytelne schematy podłączeniowe umożliwiają szybki i bezbłędny montaż. Wyprowadzenia przewodu opisane są symbolami BN (brązowy) i BU (niebieski), co ułatwia poprawne podłączenie w urządzeniach i szafach sterowniczych.
Najważniejsze zalety korka zaworowego MDC06-2s
- Niezawodność działania w środowisku o podwyższonej wilgotności i zapyleniu
- Kompatybilność ze złączami przemysłowymi Deutsch i Amphenol
- Szybka i łatwa instalacja dzięki blokadzie zatrzaskowej
- Wysoki poziom bezpieczeństwa elektrycznego
- Trwałość i odporność materiałów na czynniki mechaniczne oraz chemiczne
- Możliwość zastosowania na zewnątrz i wewnątrz obiektów
Korek zaworowy MDC06-2s to doskonały wybór do budowy i modernizacji instalacji przemysłowej, maszynowej oraz pojazdów specjalnych, gdzie liczy się niezawodność, trwałość oraz szybki montaż i demontaż połączeń elektrycznych.
