Xtreme - Outdoor
Męski prosty – żeński proste
max. 24 V DC
6-piny
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP67, IP69K |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. (40 °C) | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | TPU |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Konektor SuperSeal 6-pinowy męski i żeński – Zestaw połączeniowy do zastosowań przemysłowych i motoryzacyjnych

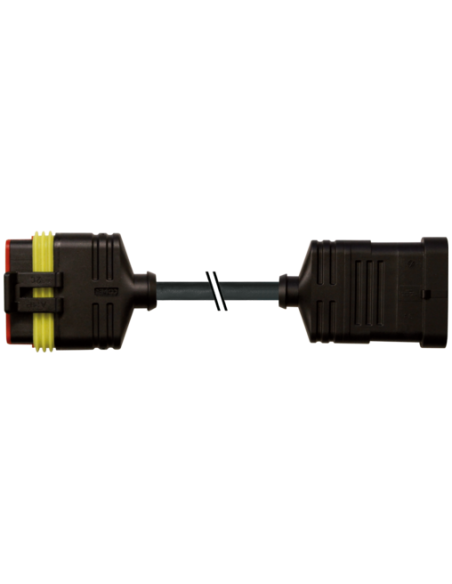

Konektor SuperSeal męski prosty – SuperSeal żeński prosty o kodzie produktu 7072-76121-5160200 to niezawodne rozwiązanie do połączeń elektrycznych, które wymagają wysokiej szczelności i odporności na warunki środowiskowe. Dzięki zaawansowanej konstrukcji i wysokiej klasie ochrony zapewnia bezpieczeństwo oraz trwałość instalacji nawet w najtrudniejszych aplikacjach.
Najważniejsze zalety złącza SuperSeal 6-pin
- Wysoki stopień ochrony – IP67, IP69K: Złącze jest w pełni odporne na pył oraz krótkotrwałe zanurzenie w wodzie, a także na mycie pod wysokim ciśnieniem, co umożliwia stosowanie go nawet w bardzo wymagających warunkach zewnętrznych i przemysłowych.
- Wytrzymałość mechaniczna oraz chemiczna: Obudowa wykonana z trwałego tworzywa sztucznego cechuje się dobrą odpornością chemiczną oraz na działanie olejów, co umożliwia montaż w pojazdach, maszynach budowlanych oraz instalacjach przemysłowych.
- Szeroki zakres temperatur pracy: Możliwość pracy w temperaturach od -40°C do +125°C pozwala na wykorzystanie zarówno w zastosowaniach zewnętrznych, jak i wewnątrz pomieszczeń technicznych.
- Wysoka obciążalność prądowa: Każdy styk może przenosić prąd do 6 A przy maksymalnym napięciu 24 V DC, co czyni złącze uniwersalnym rozwiązaniem dla różnych systemów zasilania i sygnałów.
Zastosowania konektora SuperSeal 6-pin
Konektor SuperSeal 6-pin znajduje zastosowanie w wielu branżach, zwłaszcza tam, gdzie wymagana jest trwałość oraz szczelność połączeń:
- Motoryzacja: układy elektryczne pojazdów, samochodów ciężarowych, maszyn rolniczych oraz budowlanych.
- Automatyka przemysłowa: połączenia czujników, siłowników oraz urządzeń sterujących narażonych na trudne warunki środowiskowe.
- Elektronika zewnętrzna: panele sterujące, oświetlenie LED zewnętrzne oraz urządzenia pomiarowe.
- Systemy fotowoltaiczne i energetyczne: niezawodne złącza w rozdzielniach plenerowych oraz stacjach pomiarowych.
Opis konstrukcji i zalecenia montażowe
Konektor składa się z prostego gniazda męskiego i żenskiego SuperSeal, wyposażonych w sześć niezależnych, cynowanych styków wykonanych ze stopu miedzi. Obudowa z tworzywa sztucznego oraz uszczelnienie silikonowe gwarantują szczelność oraz stabilność połączenia. Zastosowanie blokady zatrzaskowej umożliwia szybkie oraz trwałe połączenie i rozłączenie przewodów.
Długość kabla wynosi 2 metry, przy czym dostępne są również inne długości na zamówienie. Konstrukcja złącza została opracowana z myślą o łatwości instalacji – zaleca się stosowanie odpowiednich opasek kablowych w celu zabezpieczenia przewodów przed obciążeniami mechanicznymi. Ważne: należy unikać przekraczania dopuszczalnych promieni gięcia, aby zachować pełną szczelność i klasę ochrony IP.

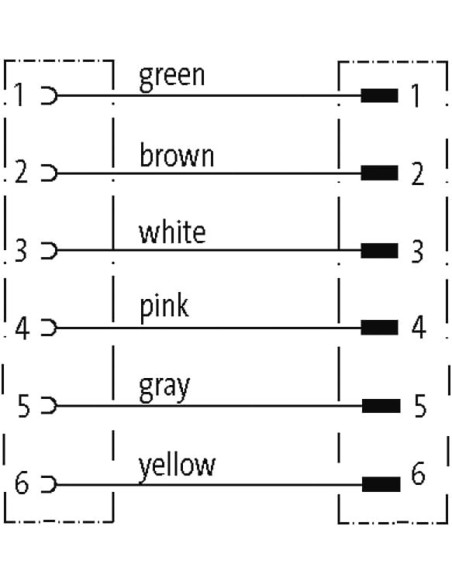

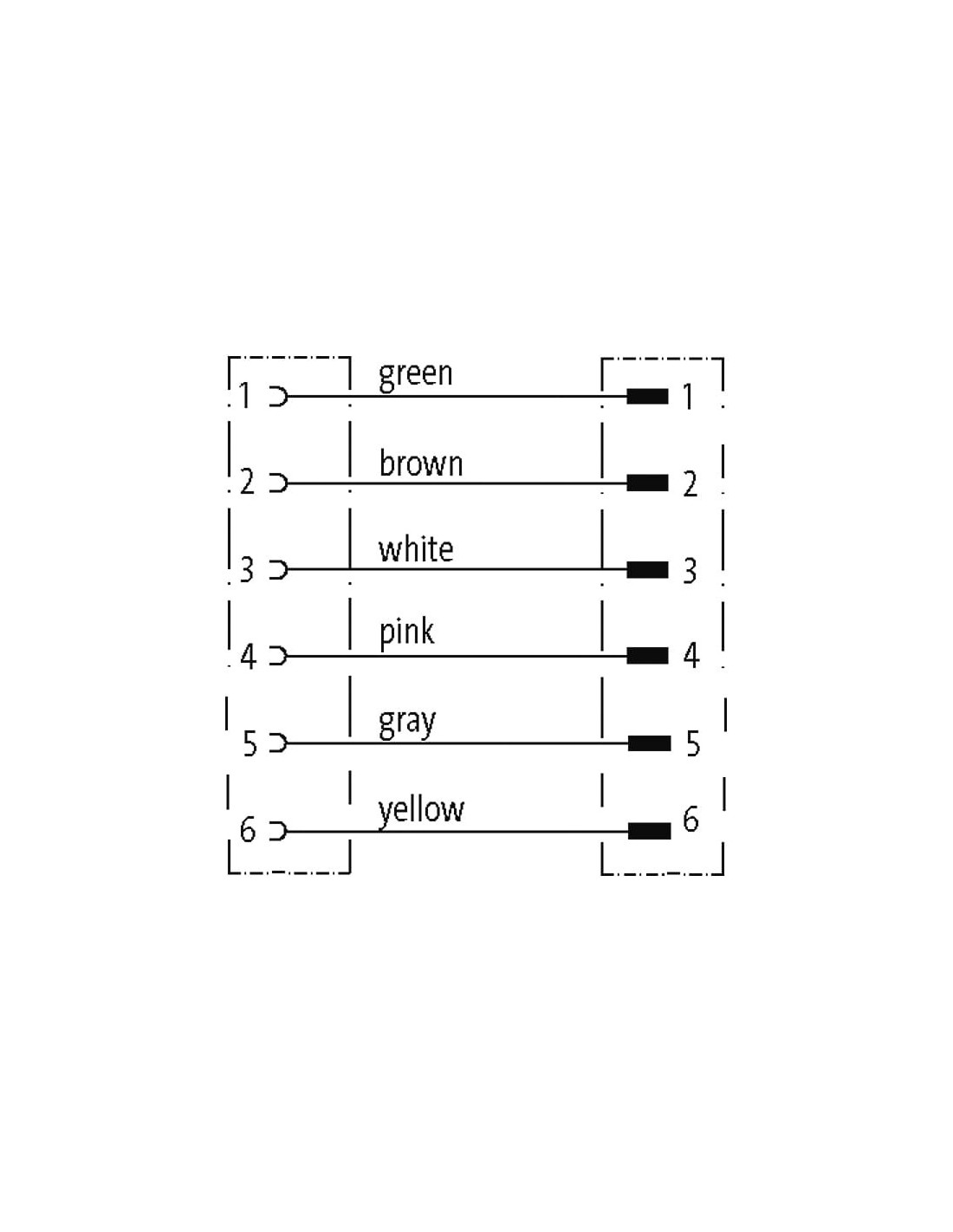

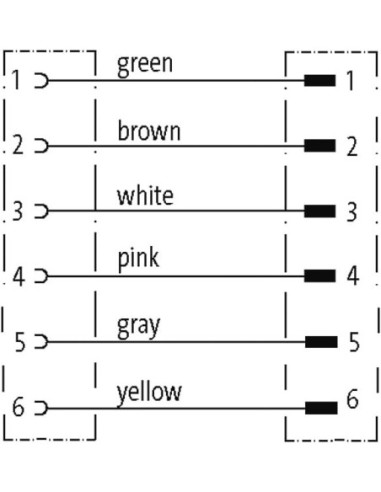

Schemat połączeń i kodowanie przewodów

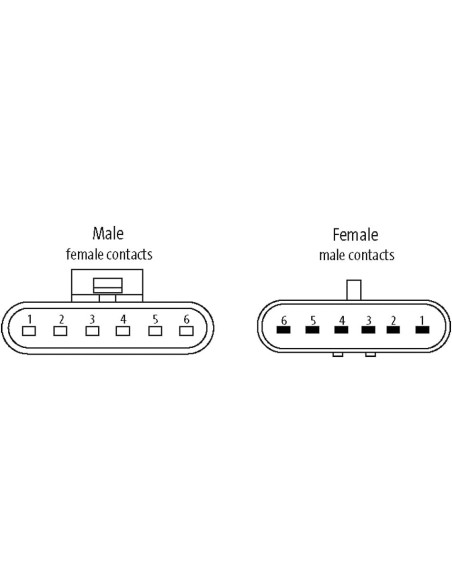

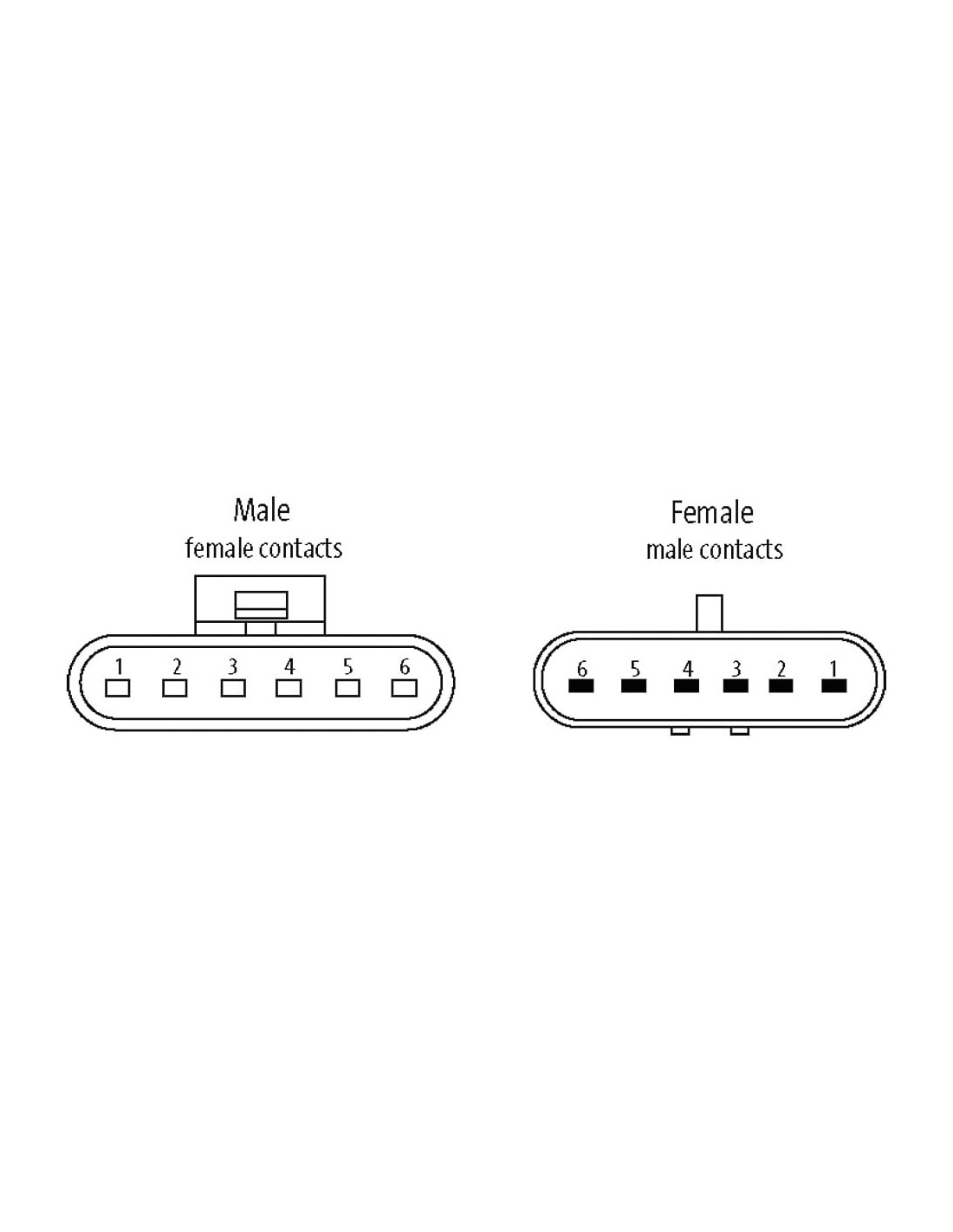

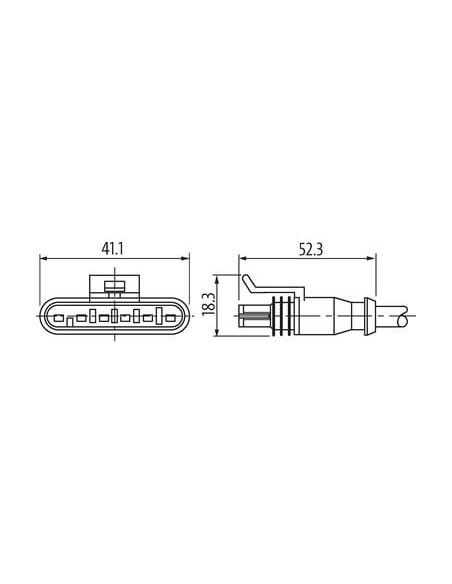

Konektor SuperSeal 6-pin umożliwia łatwe i przejrzyste połączenie sygnałów dzięki oznaczeniu kolorystycznemu przewodów oraz specjalnym numeracjom pinów – schemat jest dostępny na rysunku technicznym. Solidne połączenie oraz wyraźna identyfikacja przewodów ułatwiają serwis i szybki montaż podczas prac instalacyjnych.
