Typ A (18 mm) – M12, męski prosty
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Kodowanie A
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M12 |
| Gwint | M3 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

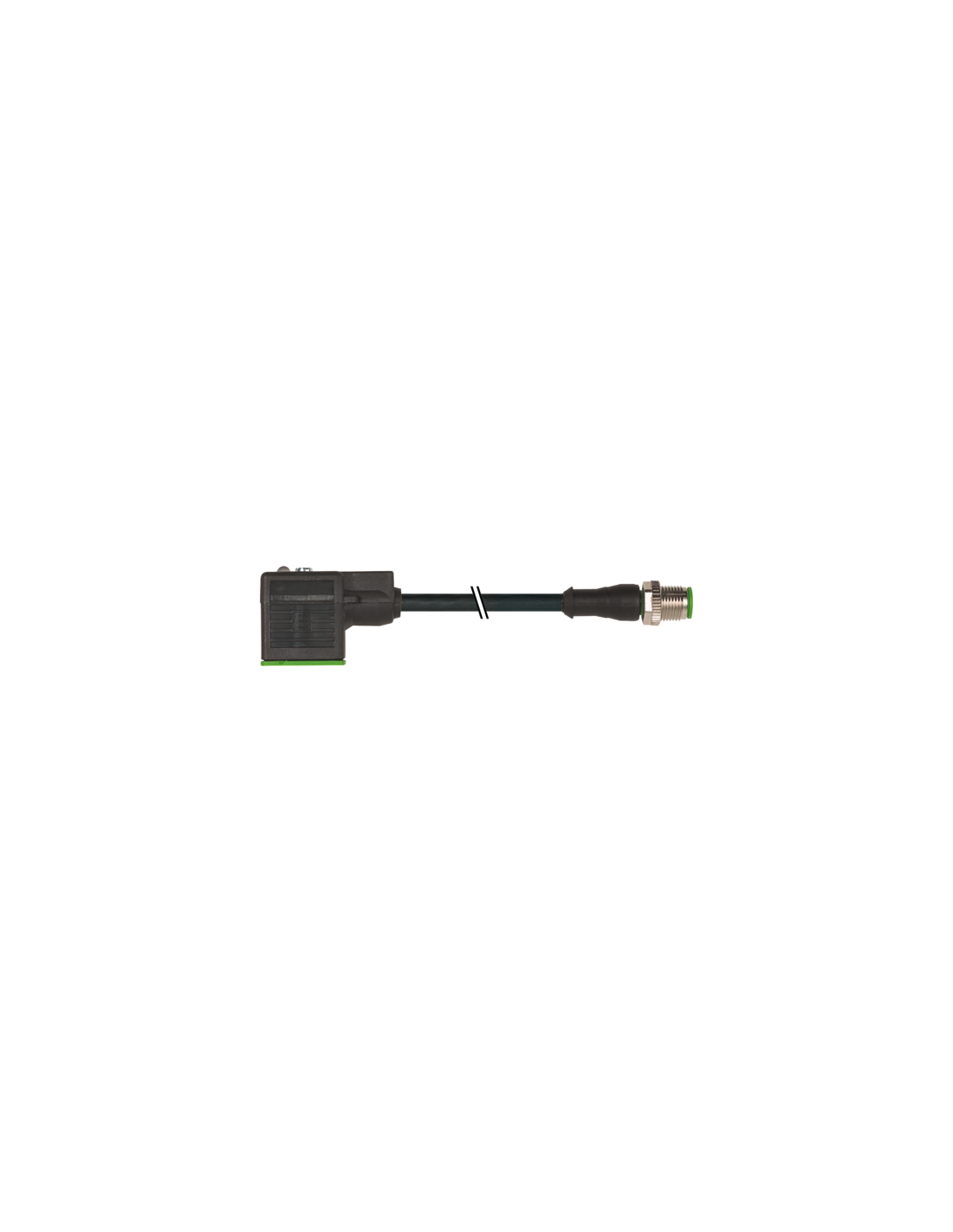

Konektor zaworowy MSUD typ A 18 mm – M12 męski prosty 7000-40881-6260150 – profesjonalne rozwiązanie dla automatyki
Konektor zaworowy MSUD typ A 18 mm z prostym wtykiem M12 (męskim) to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, szczególnie w automatyce, pneumatyce, hydraulice oraz instalacjach maszyn i urządzeń. Model ten, oznaczony kodem 7000-40881-6260150, umożliwia szybkie i bezpieczne podłączenie cewek oraz elektromagnesów zaworów.
Zalety konektora zaworowego MSUD typ A 18 mm
- Bezpieczeństwo i trwałość – dioda LED sygnalizacyjna zapewnia wyraźną informację o stanie zasilania, a obwód zabezpieczający chroni podłączone urządzenia przed przepięciami.
- Wysoki stopień ochrony IP67 – gwarantuje odporność na kurz oraz wodę przy właściwym montażu (włożonym i dokręconym złączu).
- Odporność na media i warunki przemysłowe – obudowa wykonana z tworzywa sztucznego charakteryzuje się dobrą odpornością chemiczną i na oleje. Konektor może być stosowany w trudnych warunkach środowiskowych.
- Łatwa instalacja – szybkie przyłączenie dzięki gwintowi M12 x 1. Odpowiedni do przewodu peszlowego o średnicy wewnętrznej 10 mm.
Możliwości zastosowania i typowe aplikacje konektora zaworowego M12
Konektor zaworowy MSUD typ A 18 mm – M12 męski jest szeroko stosowany w:
- automatyce przemysłowej – szybkie podłączenie zaworów elektromagnetycznych w instalacjach automatyki;
- maszynach pakujących i produkcyjnych – niezawodne połączenie nawet w środowisku z dużą ilością pyłu i wilgoci;
- hydraulice oraz pneumatyce – wygodne przyłącze do sterowania siłownikami oraz zaworami;
- systemach chłodniczych i klimatyzacyjnych – odporność na oleje i płyny eksploatacyjne.
Parametry i wykonanie konektora M12 do zaworów
Konektor wyposażony jest w przewód o długości 1,5 m, wykonany z materiału typu PUR, odpornego na ścieranie i oleje. Konstrukcja obudowy (z tworzywa sztucznego – PBT) i złącza umożliwia komfortowe użytkowanie w zakresie temperatur od -25°C do 85°C. Przy właściwym montażu złącze utrzymuje hermetyczność na poziomie IP67.
Wbudowana dioda LED w kolorze żółtym umożliwia szybką identyfikację stanu pracy urządzenia. Dzięki zmostkowanemu PE oraz zastosowaniu wysokiej klasy izolacji, konektor gwarantuje bezpieczną i stabilną pracę układów elektrycznych.
Właściwości kabla dołączonego do konektora
- Trzyżyłowy kabel o przekroju 0,75 mm², o zwartej budowie i elastycznej izolacji, idealny do ruchomych części maszyn;
- Odporność na zginanie oraz długa żywotność, potwierdzona testami w aplikacjach typu C-track (do 2 milionów cykli);
- Brak szkodliwych dodatków – kabel jest bezołowiowy, wolny od kadmu, FCKW i silikonu.
Wskazówki montażowe i eksploatacyjne
Przy montażu zaleca się stosowanie odpowiednich środków ochronnych przed nadmiernymi obciążeniami mechanicznymi (np. opasek kablowych). Należy również przestrzegać minimalnych promieni gięcia, aby nie naruszyć klasy szczelności oraz trwałości przewodu.
Podsumowanie – Konektor zaworowy MSUD typ A 18 mm M12
Dzięki wysokim parametrom technicznym konektor zaworowy MSUD typ A 18 mm – M12 męski 7000-40881-6260150 doskonale sprawdza się w wymagających środowiskach przemysłowych. Solidna konstrukcja, wysoka odporność na warunki zewnętrzne oraz łatwość montażu czynią go idealnym wyborem dla profesjonalistów i użytkowników systemów automatyki. Szeroki zakres zastosowań pozwala na elastyczne wykorzystanie w wielu branżach technicznych.
