Xtreme - Outdoor
Męski prosty – męski prosty
Inne długości kabli są dostarczane na życzenie.
6 ... 32 V AC/DC

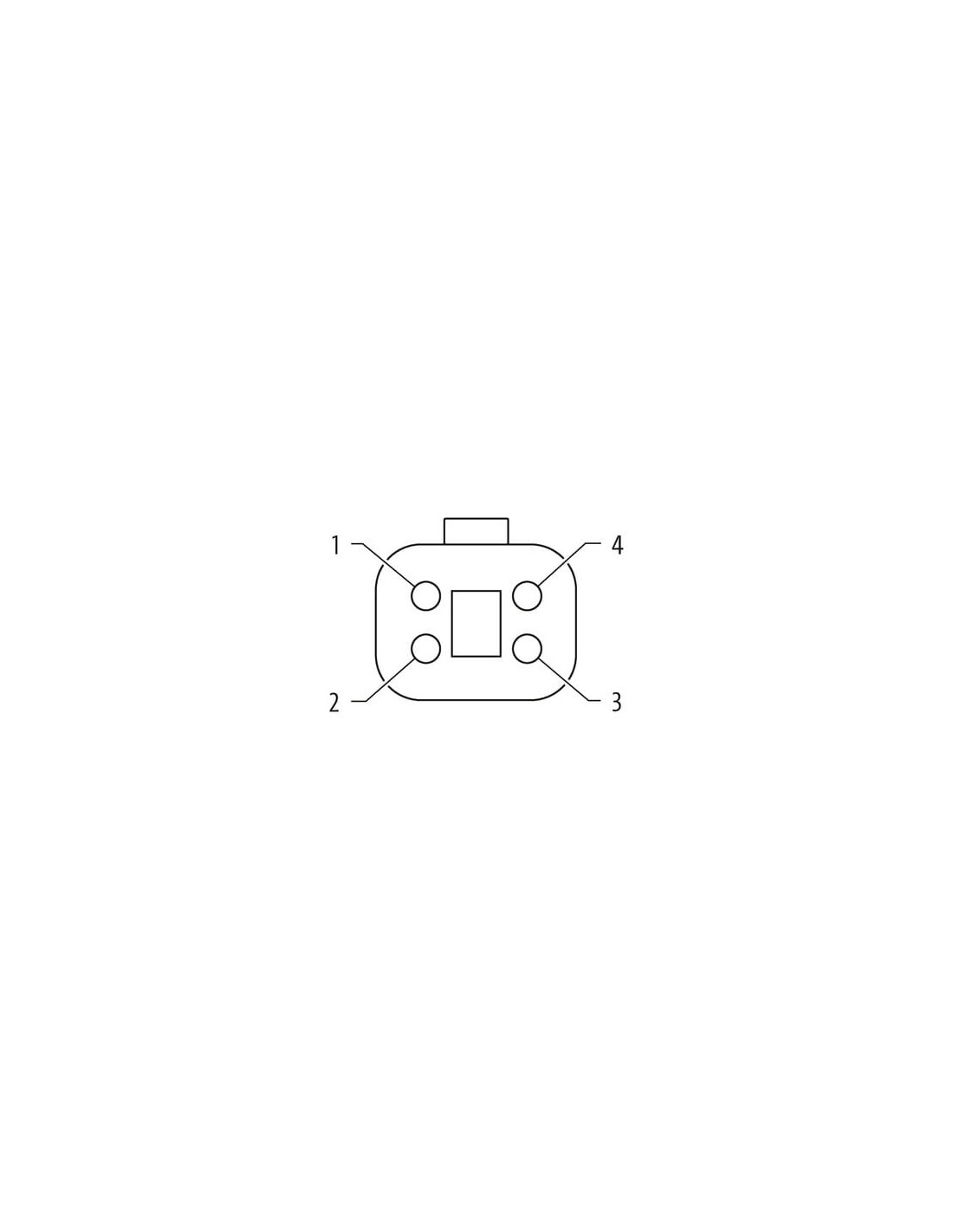

4-piny
bez komponentów
z opaską kodującą
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,4 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 13 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

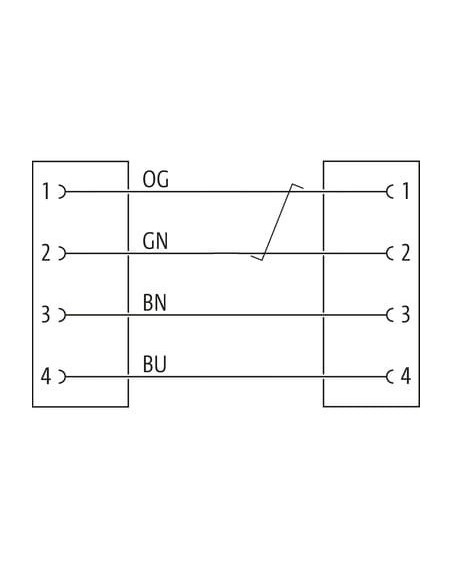

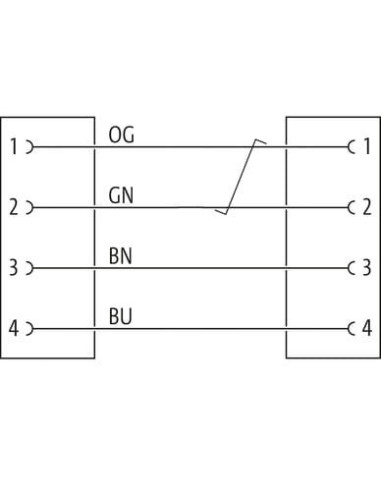

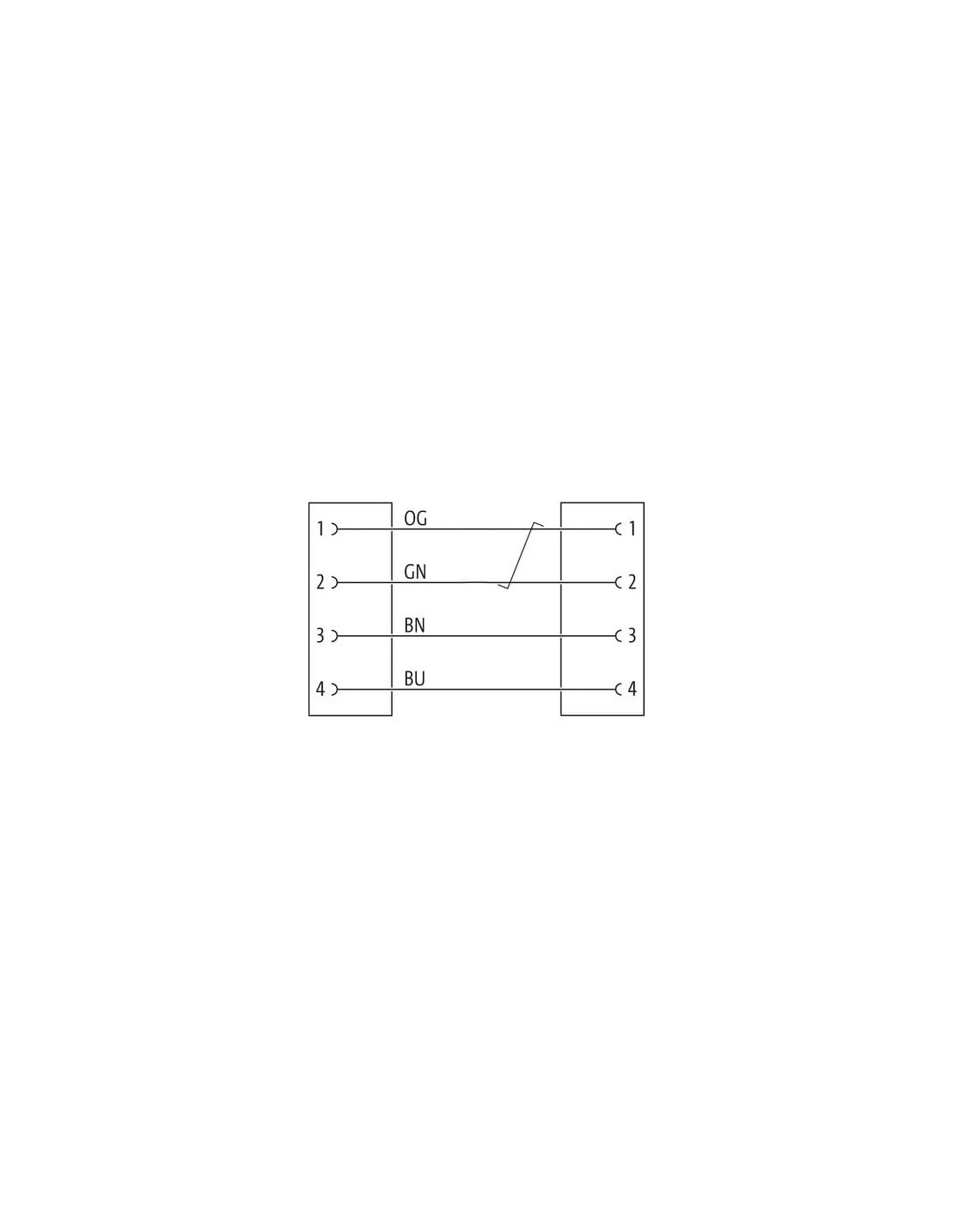

| wire arrangement | , niebieski, szary, rosa, biały, czarny |
General data | Cable
| Identyfikacja przewodu | 260 |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 wires z Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | , niebieski, szary, rosa, biały, czarny |
Mechanical data | Cable
| Cable weigth | 99 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 8,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 2 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 16 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Obciążalność prądowa min. żyły (dane) | 7,2 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 40,1 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | Mio. |
| Prędkość skrętu | Cykle/min |
Wtyczka odprowadzająca MDC06-4s CANopen DANFOSS – profesjonalne połączenie dla wymagających aplikacji

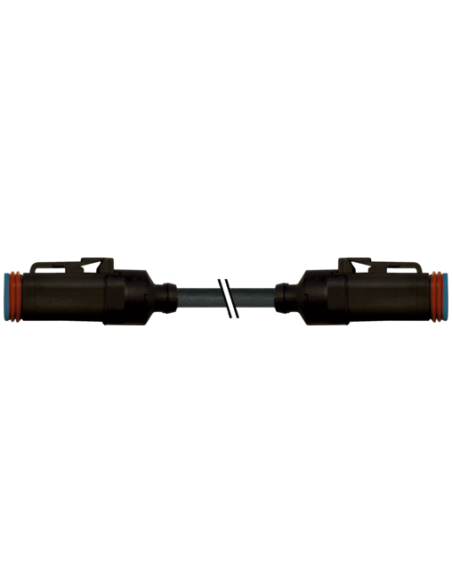

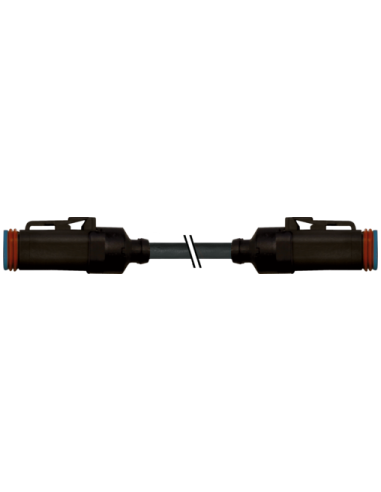

Wtyczka odprowadzająca MDC06-4s / MDC06-4s CANopen o kodzie produktu 7072-77096-2600040 to niezawodne złącze elektryczne przeznaczone do zastosowań przemysłowych oraz mobilnych, wymagających wysokiej wytrzymałości i odporności na czynniki zewnętrzne. Produkt spełnia rygorystyczne normy szczelności IP68, IP66K oraz IP69K, zapewniając bezpieczeństwo połączenia nawet w ekstremalnych warunkach środowiskowych.
Zalety i zastosowanie wtyczki MDC06-4s CANopen DANFOSS
Wytrzymała konstrukcja: Moduł wykonany z wysokiej jakości tworzywa PA o doskonałej odporności chemicznej i na oleje, wyposażony w silikonową uszczelkę, gwarantuje pewność i szczelność połączenia nawet w najtrudniejszych warunkach pracy.
Maksymalna ochrona: Złącze zaprojektowane zgodnie z normą EN IEC 60529 sprawdzi się w automatyce przemysłowej, pojazdach specjalistycznych, maszynach budowlanych, instalacjach rolniczych, a także w systemach pojazdów wykorzystywanych w trudnych warunkach atmosferycznych.
- 4-pinowy system połączeń zgodny ze standardem Deutsch DT06-4S oraz Amphenol AT06-4S
- Szeroki zakres napięcia roboczego: 6 ... 32 V AC/DC
- Prąd maksymalny na styk: do 4 A
- Kabel o długości 0,4 m umożliwia bezproblemowe połączenie – inne długości dostępne na zamówienie
- Blokada zatrzaskowa gwarantuje szybki i pewny montaż
- Kodowanie opaską – zabezpieczenie przed błędnym podłączeniem
- Powłoka styków niklowana zapewnia odporność na korozję i niezawodność w długim okresie eksploatacji
- Odpowiedni do peszli (Ø13 mm) – łatwa integracja z systemami prowadzenia kabli
Typowe zastosowania wtyczki MDC06-4s CANopen
Złącza MDC06-4s CANopen znajdują zastosowanie w różnorodnych instalacjach wymagających precyzyjnego i bezpiecznego przesyłu sygnałów oraz zasilania, w tym:
- Automatyka przemysłowa – łączenie modułów sterowania, czujników i urządzeń wykonawczych
- Pojazdy specjalistyczne i maszyny mobilne – systemy elektryczne w maszynach rolniczych, budowlanych i komunalnych
- Systemy CANopen – integracja urządzeń w nowoczesnych sieciach komunikacyjnych stosowanych w przemyśle
- Aplikacje outdoorowe – gdzie niezbędna jest odporność na wodę, kurz, oleje i promieniowanie UV
Wytrzymałość i odporność na warunki środowiskowe
Kabel wyposażony w zewnętrzny płaszcz PUR zapewnia wysoką odporność na ścieranie, płomień oraz działanie substancji agresywnych (oleje, benzyna, chemikalia). Doskonałe właściwości gięcia oraz odporność na wielokrotne zginanie (do 5 milionów cykli) sprawiają, że wtyczka świetnie sprawdzi się w instalacjach ruchomych i wymagających wysokiej niezawodności.
Zakres temperatur pracy od -40°C do 80°C pozwala na wszechstronne zastosowanie nawet w najbardziej wymagających warunkach klimatycznych.
Bezpieczeństwo instalacji – praktyczne wskazówki
Dzięki blokadzie zatrzaskowej montaż wtyczki jest szybki i bezpieczny. Dodatkowo zaleca się zabezpieczenie przewodów przed obciążeniami mechanicznymi, np. poprzez użycie opasek zaciskowych oraz zachowanie odpowiednich promieni gięcia przewodów, co pozwala utrzymać deklarowany stopień ochrony i przedłużyć żywotność całej instalacji.
Podsumowanie
Wtyczka odprowadzająca MDC06-4s CANopen DANFOSS to niezawodne rozwiązanie dla instalacji przemysłowych i pojazdowych, w których priorytetem są niezawodność, bezpieczeństwo oraz odporność na czynniki zewnętrzne. Uniwersalność zastosowania, wytrzymała konstrukcja oraz łatwość montażu czynią ją doskonałym wyborem do nowoczesnych instalacji automatyki i systemów komunikacji CANopen.
