MSUD

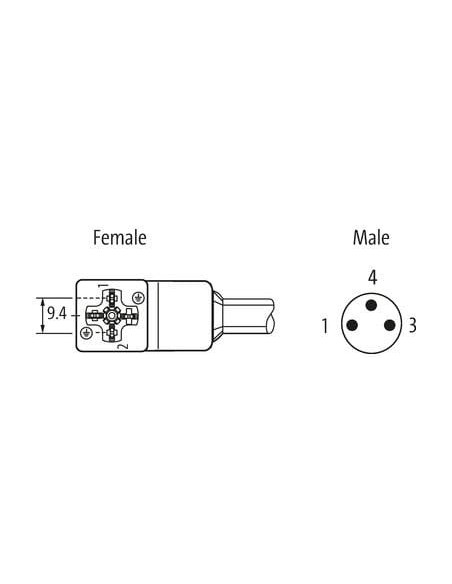

Form CI (9.4mm) - M8, male straight
24 V AC ±20% / DC ±25%
2 pinów zajęte

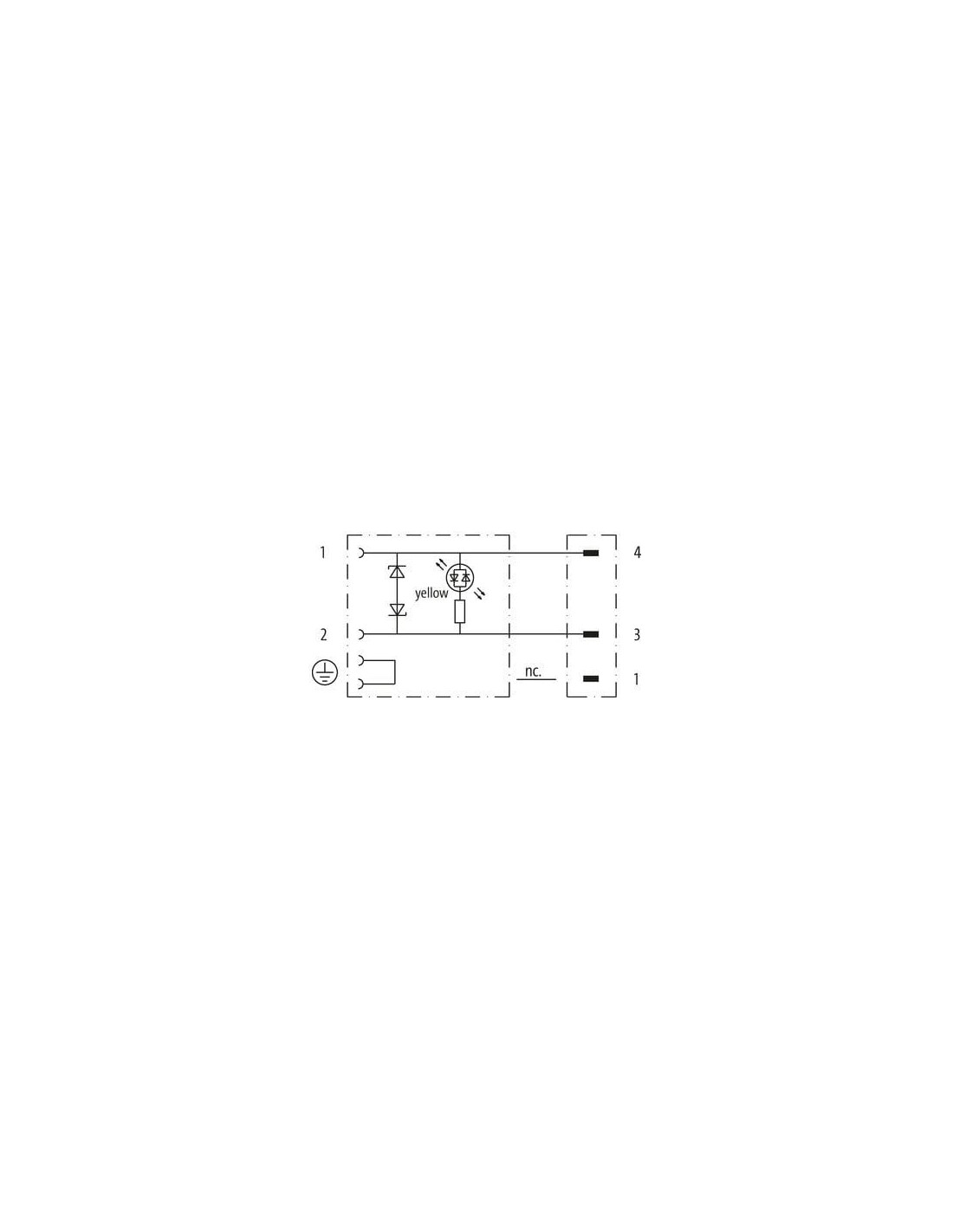

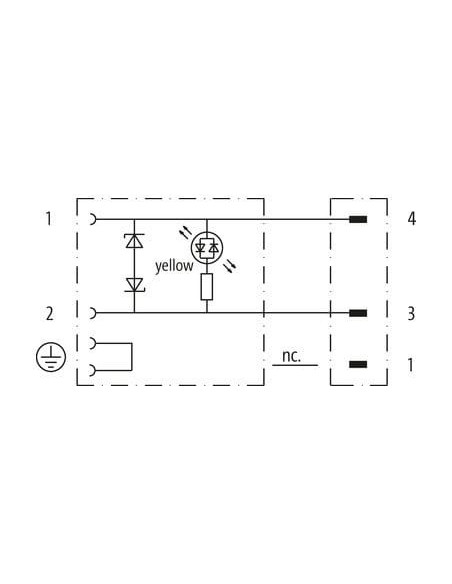

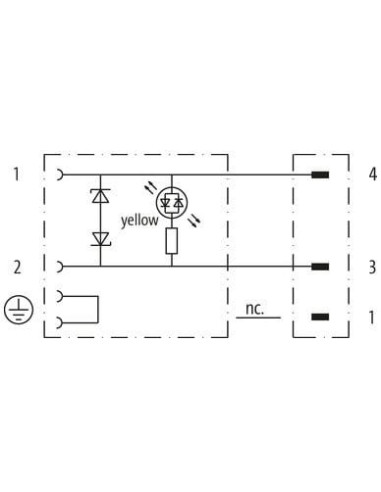

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M3 |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Materiał | PBT |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

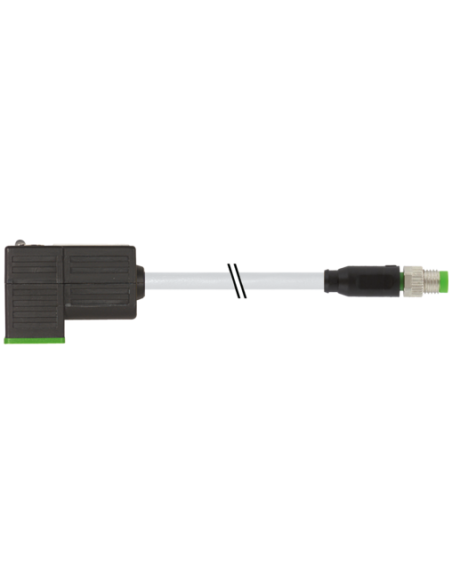

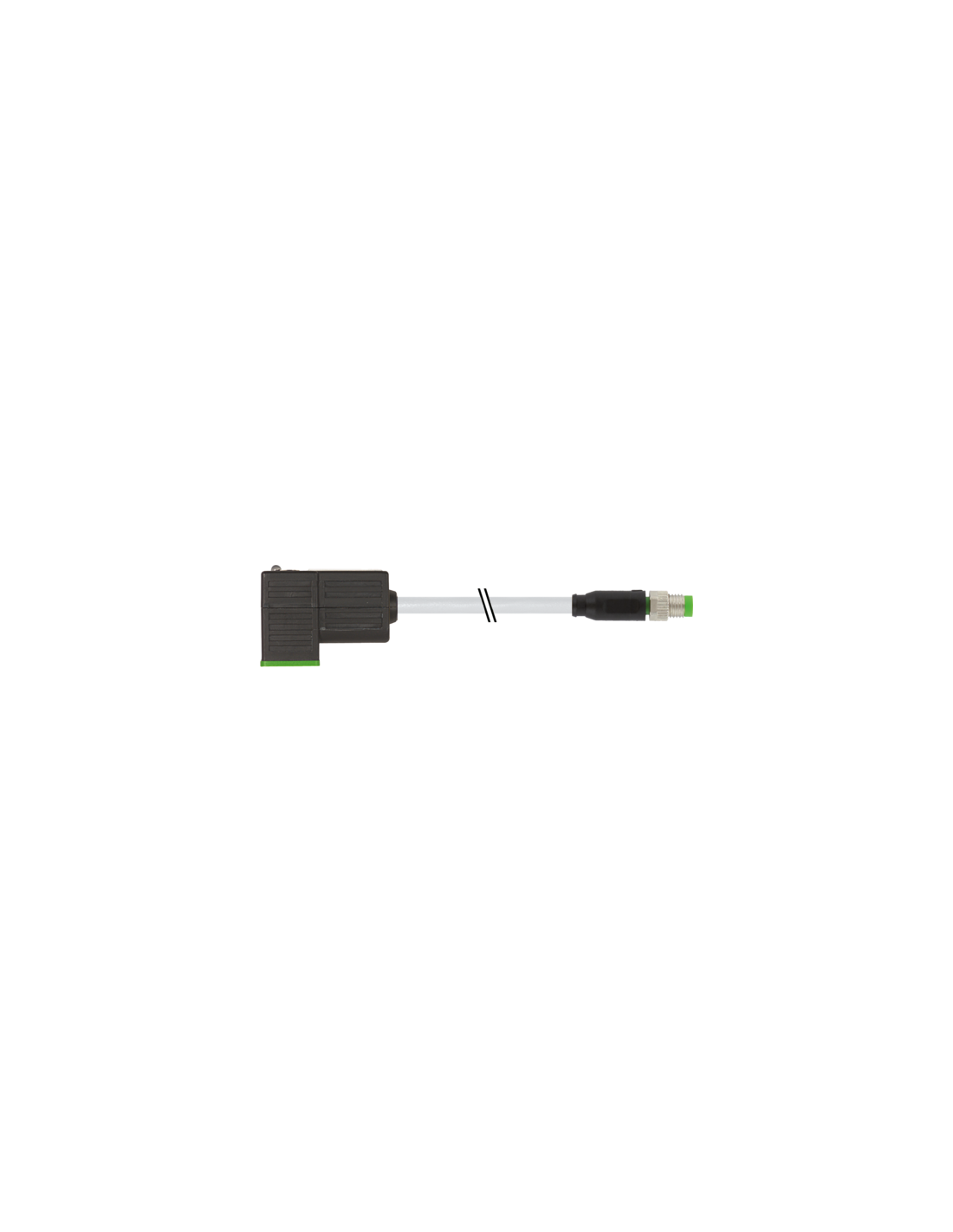

Wtyczka zaworowa M8 męska 0° MSUD format CI 9,4 mm – wszechstronne połączenie do automatyki
Profesjonalna wtyczka zaworowa M8 męska 0° w formacie MSUD CI (9,4 mm) to niezawodne rozwiązanie służące do łączenia elementów automatyki przemysłowej, czujników oraz siłowników. Kompaktowa konstrukcja i wysoka odporność na warunki środowiskowe sprawiają, że jest to wybór dedykowany wymagającym zastosowaniom przemysłowym.
Mocne strony i zalety wtyczki zaworowej M8 MSUD
Wtyczka została wykonana z wysokiej jakości tworzywa sztucznego (PBT), co zapewnia doskonałą odporność chemiczną oraz na działanie olejów. Dzięki zintegrowanym diodom LED oraz obwodowi zabezpieczającemu, rozwiązanie to oferuje dodatkową diagnostykę wizualną i zabezpieczenia przed przepięciami.
- Stopień ochrony IP65, IP66K, IP67, IP68 – pełna szczelność nawet w trudnych warunkach środowiskowych, takich jak wilgoć, pył czy oleje.
- Szeroki zakres temperatur pracy od -25°C do +85°C (dla stałego okablowania do -30°C/+80°C), idealny do zastosowań w przemyśle oraz automatyce.
- Komfortowy montaż typu plug & lock (włożone, przykręcone), zapewniający pewność połączenia.
- Długość kabla 0,2 m umożliwia elastyczne zastosowanie w szafach sterowniczych i maszynach.
- Dioda LED w kolorze żółtym sygnalizująca stan pracy – szybka diagnoza oraz podgląd stanu zasilania.
- Odporność mechaniczna na promienie zgięcia i drgania, z powłoką wykonaną z miedzi niklowanej oraz cynkowego odlewu ciśnieniowego.
Zastosowanie wtyczki zaworowej M8 męskiej 0° (MSUD 9,4 mm)
Wtyczka zaworowa M8 doskonale sprawdzi się w przemysłowych systemach automatyki, w tym:
- Połączenia siłowników pneumatycznych i hydraulicznych
- Podłączanie czujników ciśnienia, przepływu oraz pozycji
- Sterowanie oraz monitoring zaworów elektromagnetycznych
- Zasilanie i sygnalizacja urządzeń peryferyjnych w szafach sterowniczych
Standardowa wtyczka MSUD jest szeroko stosowana wszędzie tam, gdzie wymagana jest niezawodność i bezpieczeństwo transmisji sygnału oraz zasilania.
Kluczowe właściwości – bezpieczeństwo i niezawodność
- Bezpieczeństwo pracy gwarantowane przez zabezpieczenie przepięciowe (Z-Diode)
- Maksymalny prąd roboczy na styk – 4 A, napięcie AC/DC 24 V
- Trójżyłowy kabel o zwiększonej odporności na starzenie, składniki szkodliwe i oleje, z przewodami: czarnym, niebieskim i szarym
- Montaż przy użyciu klucza SW9 z zachowaniem maksymalnego momentu dokręcenia 0,4 Nm
Produkt posiada wymagane certyfikaty jakości oraz spełnia normy bezpieczeństwa, dzięki czemu jest idealnym rozwiązaniem dla nowoczesnych aplikacji przemysłowych.
