USA
Ethernet CAT5
Męski 90°

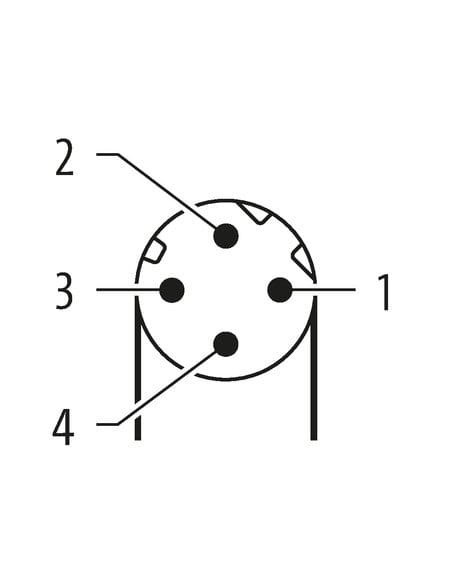

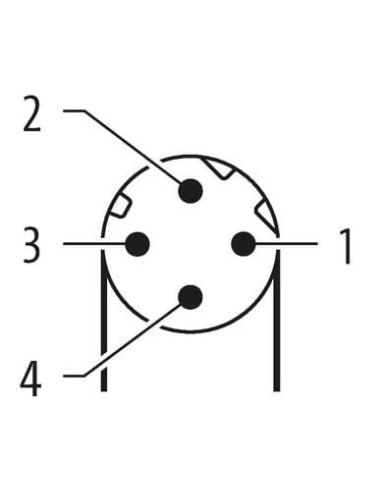

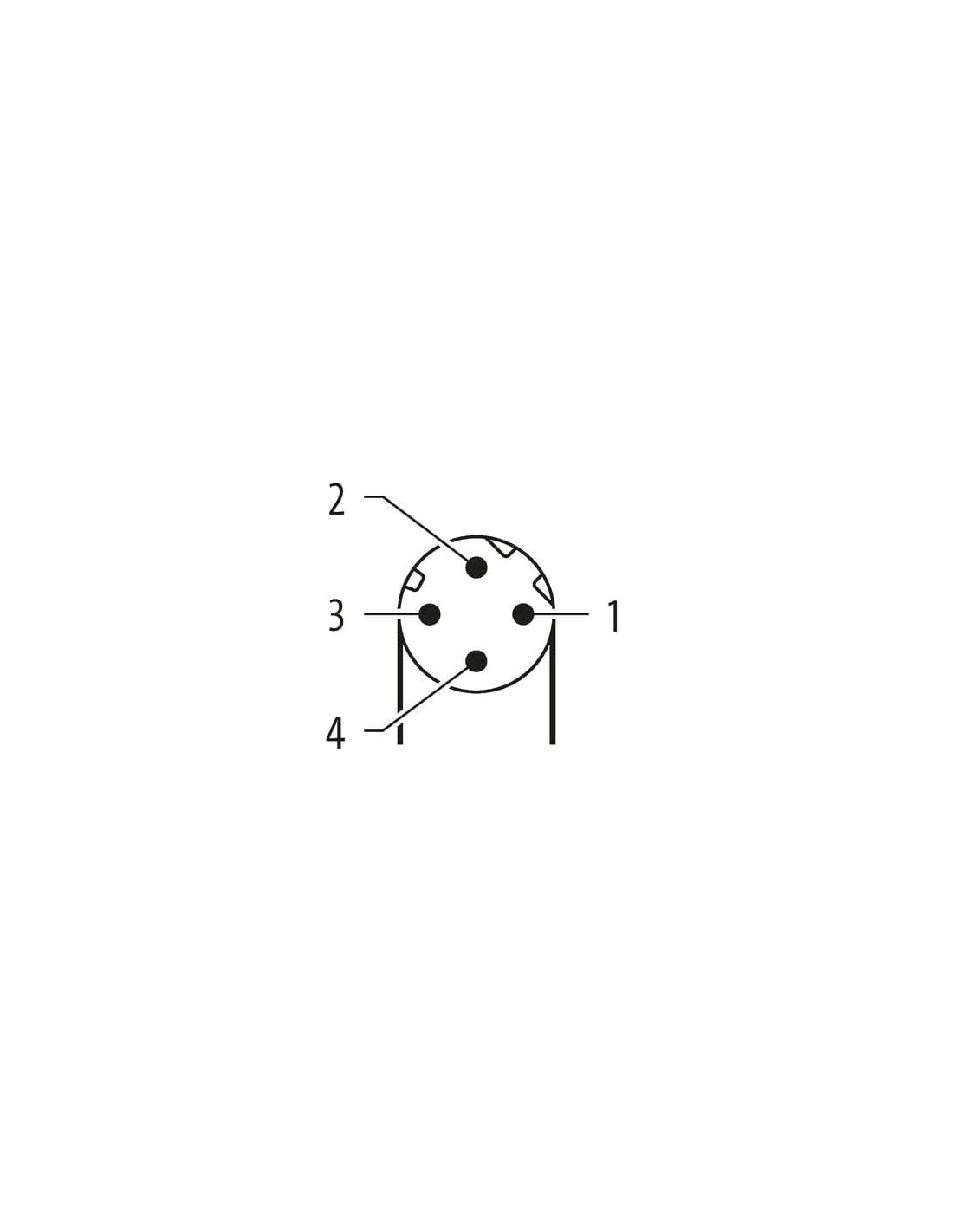

M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

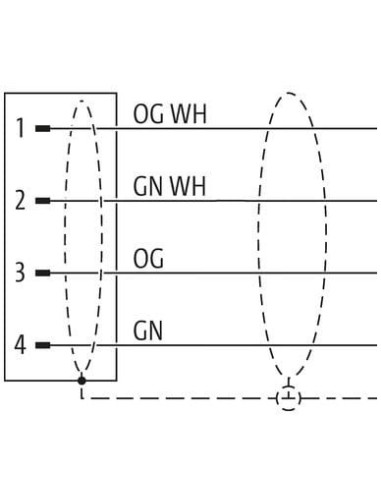

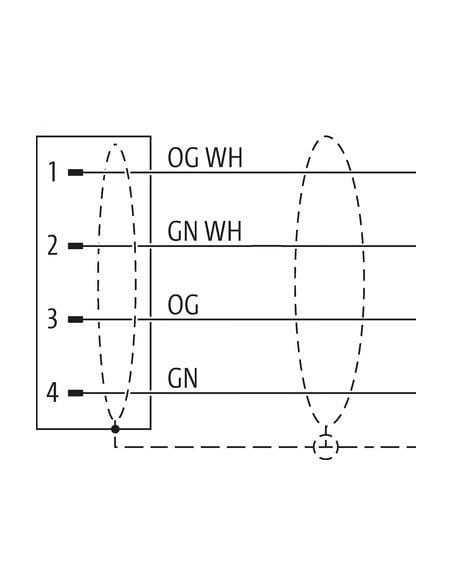

| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4U |
| Funkcja kabla | Dane |
| Kolor izolacji | teal |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 83 m |
| Cable weigth | 55,66 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,22 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 280 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 4 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Dystans (C-track) | 0,6 m |
| Prędkość ruchu (C-track) | 1,2 m/s |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 270 °/m |
| Prędkość skrętu | 60 Cykle/min |

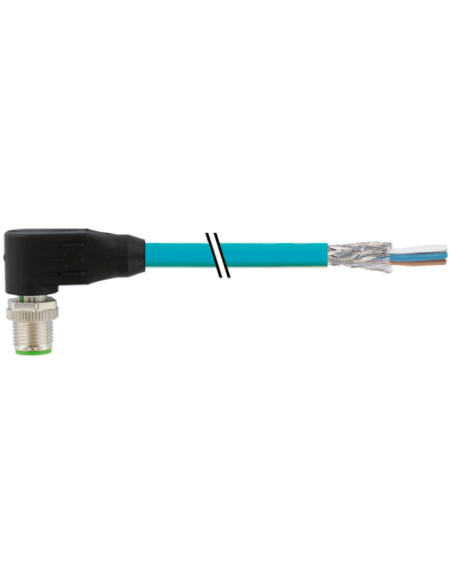

Złącze Ethernet M12 D-kodowane 90° z kablem ekranowanym – 7700-14561-S4U0500
M12 Ethernet 90° D-kodowane to wysokiej jakości przemysłowy przewód połączeniowy przeznaczony do transmisji danych w wymagających warunkach otoczenia. Złącze męskie kątowe, czteropinowe (4-piny), wykonane jest zgodnie z normą DIN EN 61076-2-101, co gwarantuje standardowe dopasowanie w nowoczesnych aplikacjach automatyki oraz przemysłowych systemach sieciowych.
Przewód M12 kątowy do zastosowań przemysłowych i automatyzacji
Złącze kablowe M12 D-kodowane zostało zaprojektowane z myślą o systemach pracujących w trudnych warunkach środowiskowych, gdzie wymagana jest trwałość, niezawodność przesyłu sygnału oraz ochrona przed zakłóceniami elektromagnetycznymi. Ekranowany kabel pozwala na stabilną i bezpieczną transmisję danych Ethernet do 100 MBit/s, zgodnie z kategorią CAT5 (klasa D według ISO/IEC 11801:2002, EN 50173-1).
Zalety złącza Ethernet M12 D-kodowanego
- Solidna, przemysłowa konstrukcja – Odporny na wibracje, pył, wilgoć i agresywne media, dzięki klasie szczelności IP65, IP66K, IP67.
- Wysoka odporność chemiczna i olejowa – Obudowa z tworzywa sztucznego oraz płaszcz kablowy z TPE zapewniają długotrwałą ochronę w automatyce i robotyce.
- Bezpieczeństwo połączenia – Śruba mocująca M12 x 1 oraz zabezpieczenie przeciwwstrząsowe gwarantują pewny i trwały montaż.
- Odpowiedni do dynamicznych aplikacji – Wysoka liczba cykli gięcia i skręcania pozwala na wykorzystanie w ruchomych częściach maszyn i stanowisk.
- Ekranowanie z oplotu miedzianego – Doskonała ochrona przed zakłóceniami elektromagnetycznymi. Pokrycie ekranu na poziomie 75%.
Typowe zastosowanie kabla M12 Ethernet D-kodowanego
Przewód znalazł szerokie zastosowanie w nowoczesnych instalacjach przemysłowego Ethernetu, systemach automatyki, maszynach CNC, liniach produkcyjnych oraz w rozproszonych układach sterowania. Idealny do:
- Połączeń sieciowych pomiędzy sterownikami PLC, switchami i urządzeniami peryferyjnymi.
- Aplikacji z zakresu Industry 4.0 oraz IoT w zakładach produkcyjnych.
- Systemów monitoringu oraz przesyłu danych w trudnych warunkach środowiskowych.
- Zastosowań na liniach transportowych i w robotyce, gdzie wymagane są elastyczne, ekranowane połączenia.
Charakterystyka konstrukcyjna kabla Ethernet M12 D-kodowanego
Kabel ekranowany o długości 5 m posiada czteroprzewodową, skrętkową (twisted pair) konstrukcję, z izolacją przewodów z HDPE i płaszczem z TPE (kolor teal). Zapewnia to odporność na:
- Promieniowanie UV i zmienne warunki atmosferyczne.
- Działanie substancji chemicznych, benzyn i olejów.
- Płomień – zgodność z normami bezpieczeństwa UL 1581 i IEC 60332-2-2.
Wysoka odporność mechaniczna i klimatyczna
Szeroki zakres temperatur pracy od -40°C do 80°C (praca stała lub w ruchu) oraz wytrzymałość na liczne cykle gięcia i skręcania (do 35 mln cykli gięcia, do 3 mln cykli skrętu) pozwalają na zastosowanie kabla w najbardziej wymagających warunkach przemysłowych.
Bezpieczeństwo i zgodność
Produkt posiada certyfikaty jakości i bezpieczeństwa, m.in. cURus oraz jest zgodny z normami międzynarodowymi. Warstwa ochronna z cynkowanego oplotu miedzianego oraz ekran foliowy gwarantują niezawodność transmisji w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Podsumowanie – profesjonalne złącze M12 Ethernet D-kodowane
Złącze M12 Ethernet CAT5 D-kodowane 90° z ekranowanym kablem 5 m stanowi niezawodne i bezpieczne rozwiązanie do przesyłu danych w wymagających aplikacjach przemysłowych. Sprawdzi się w środowiskach o dużym zapyleniu, wilgotności i narażeniu na drgania, gwarantując szybki transfer danych oraz najwyższy poziom ochrony połączeń sieciowych.
