Ethernet CAT5
Żeński proste
M12, 8-piny
Kodowanie Y
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

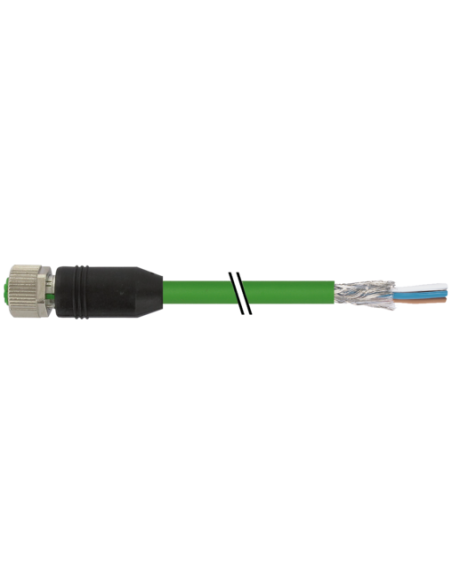

Złącze żeńskie M12 0° ekranowane Y-cod. z kablami – hybrydowe połączenie do zastosowań przemysłowych
Złącze żeńskie M12 0° ekranowane Y-cod. z kablami (kod produktu: 7000-15551-8310300) to profesjonalny element łączeniowy, zaprojektowany do obsługi nowoczesnych instalacji automatyki przemysłowej oraz sieci Ethernet CAT5. To hybrydowe złącze umożliwia jednoczesne przesyłanie danych i zasilania, zapewniając wysoki poziom bezpieczeństwa i funkcjonalności w wymagających środowiskach przemysłowych.
Konstrukcja złącza M12 Y-cod. – wytrzymałość i niezawodność
Złącze M12, 8-pinowe z kodowaniem Y, jest wyposażone w odporną na uszkodzenia obudowę z tworzywa sztucznego, cechującą się bardzo dobrą odpornością na czynniki chemiczne oraz oleje. Metalowe elementy z niklowaną powłoką gwarantują dodatkową ochronę przed korozją oraz ułatwiają wielokrotne podłączanie nawet w warunkach wysokiej wilgotności czy zapylenia.
- Znaczna odporność na warunki przemysłowe – stopień ochrony IP65/IP67, odporność na wstrząsy i drgania.
- Norma DIN EN 61076-2-101 (M12) – standard gwarantujący kompatybilność z wieloma urządzeniami automatyki.
- Solidna obudowa z PUR – wysokiej jakości materiał zapewniający długą żywotność i odporność mechaniczną.
Uniwersalne zastosowanie w automatyce i robotyce
Złącze M12 z kablami doskonale sprawdza się w miejscach wymagających niezawodnych połączeń sygnałowych i zasilających. Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej
- Robotyka i linie produkcyjne
- Maszyny CNC, maszyny pakujące, transportery
- Systemy bezpieczeństwa i monitoringu
- Rozwiązania przemysłowego Ethernetu
Dzięki hybrydowej konstrukcji (możliwość przesyłania zasilania oraz danych z prędkością do 100 MBit/s – standard Full duplex), złącze spełnia wymagania zarówno dla nowoczesnych maszyn, jak i systemów zarządzania produkcją.
Parametry techniczne przewodów i ekranowania – odporność na zakłócenia
Złącze M12 wyposażone jest w solidny przewód o długości 3 m, z zielonym płaszczem PUR, gwarantującym wytrzymałość na ścieranie, oleje i działanie czynników chemicznych. Przewód ekranowany z oplotem miedzianym, ocynowanym (pokrycie do 85%), zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi (EMC), co pozwala na stabilne działanie sieci w warunkach przemysłowych.
- Konstrukcja przewodu: 4 żyły + filler, solidna izolacja PP
- Nominalny przekrój żyły 20 AWG oraz 26 AWG (sygnałowe)
- Odporność na promieniowanie UV, płomienie, oleje oraz benzynę
Bezpieczeństwo montażu i użytkowania
Montaż typu “włożone, przykręcone” z zabezpieczeniem przeciwwstrząsowym zapewnia stabilność połączeń nawet w środowisku o wysokim poziomie drgań. Zaleca się zabezpieczenie konektora przed przeciążeniami mechanicznymi oraz przestrzeganie wymaganych promieni gięcia, aby zachować szczelność (klasa IP) i długą żywotność kabla.
Typowe cechy i przewagi złącza M12 Y-cod. z kablami
- Pełna kompatybilność z sieciami Ethernet przemysłowymi (CAT5, Klasa D)
- Kodowanie Y pozwalające na jednoczesny przesył zasilania i sygnału
- Długa żywotność – odporność na uszkodzenia mechaniczne, zginanie (miliony cykli)
- Szybka i bezpieczna instalacja
- Możliwość zamówienia innych długości kabli na życzenie

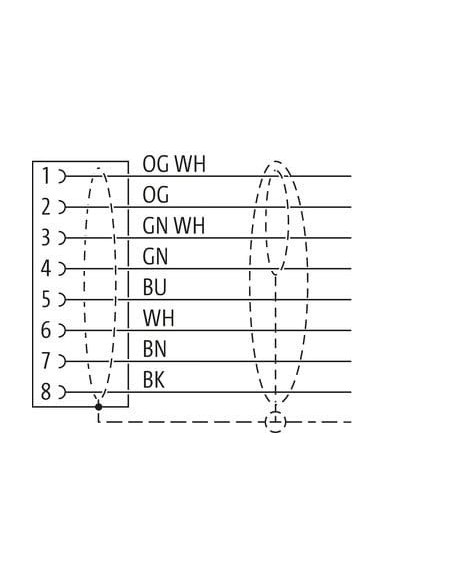

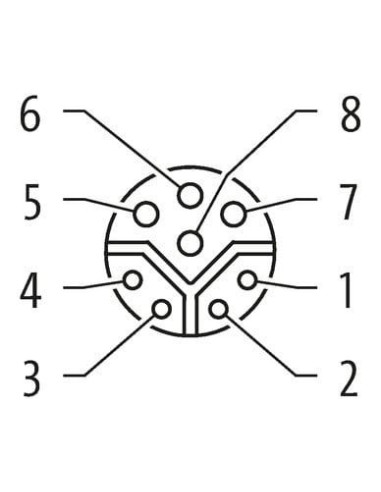

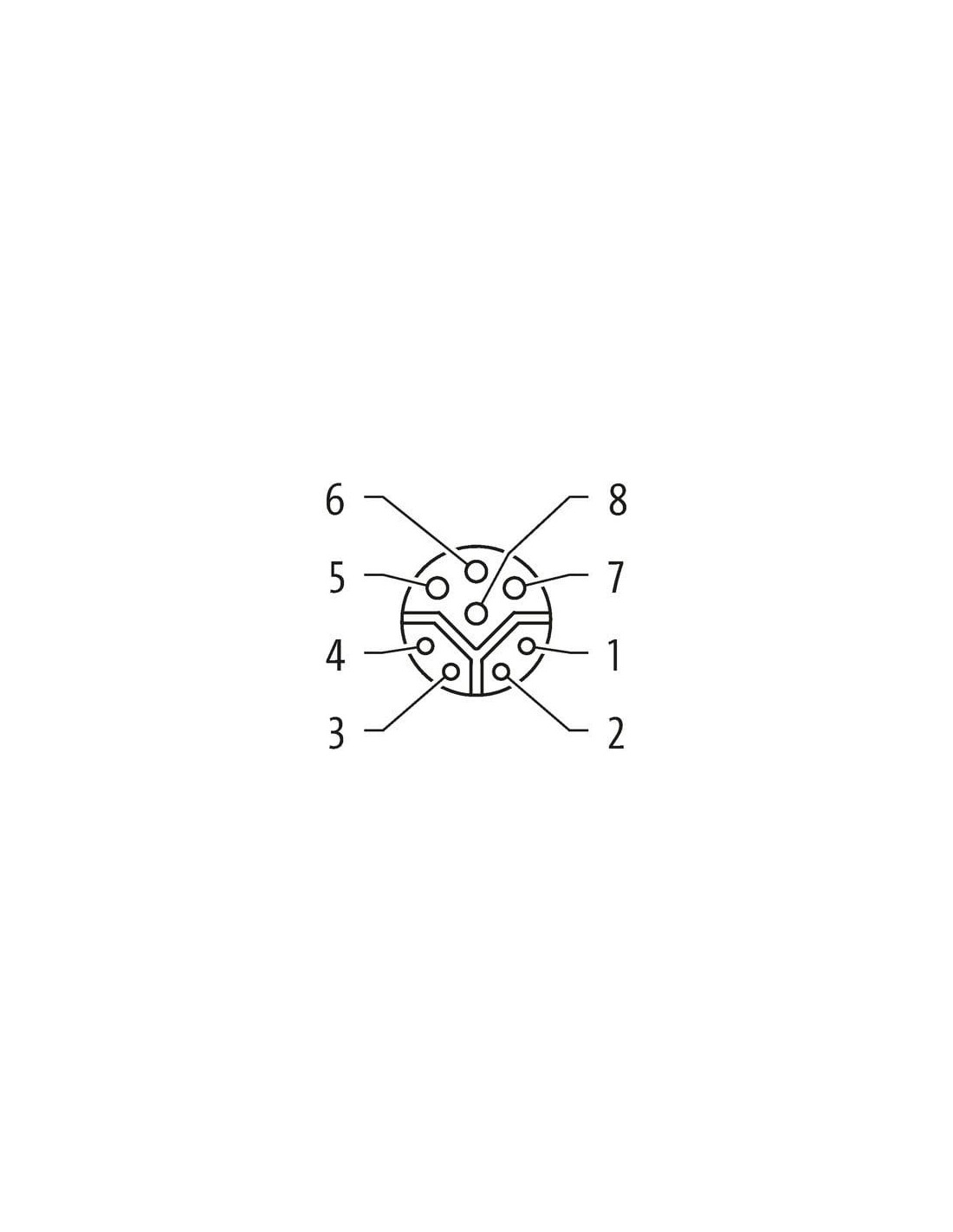

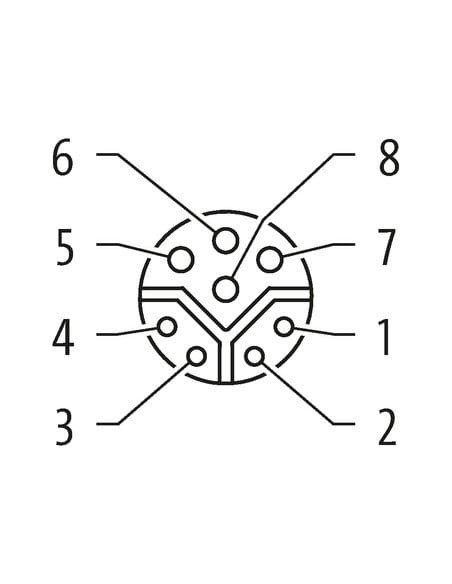

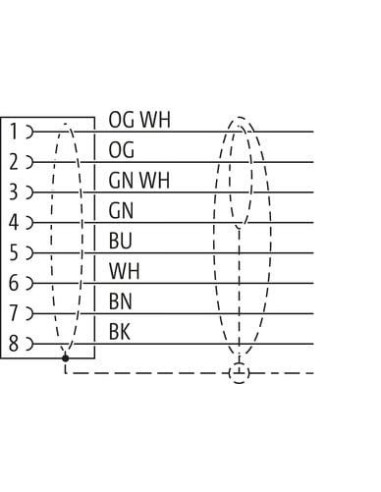

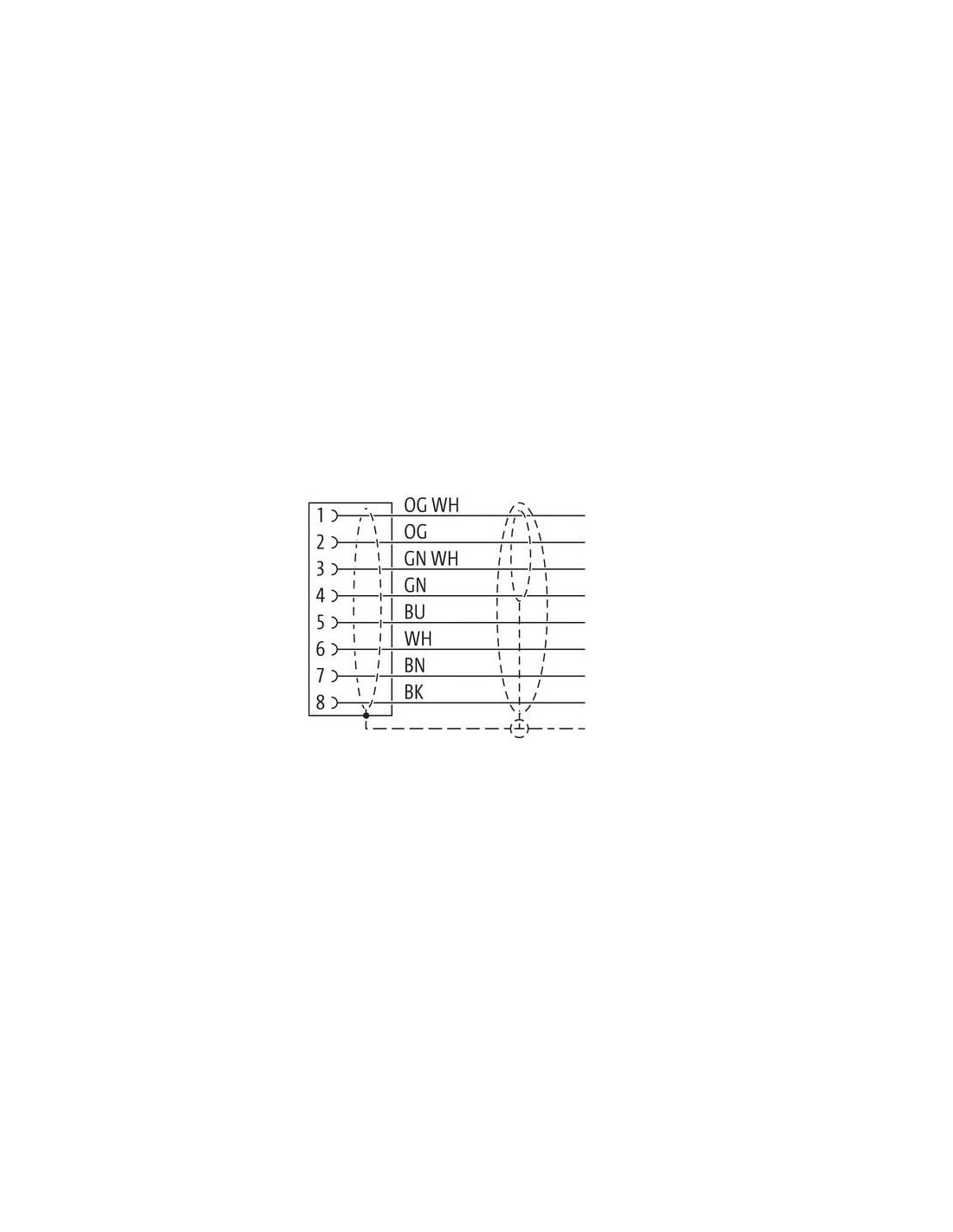

Złącze M12 Y-cod. – schematy i rozkład pinów

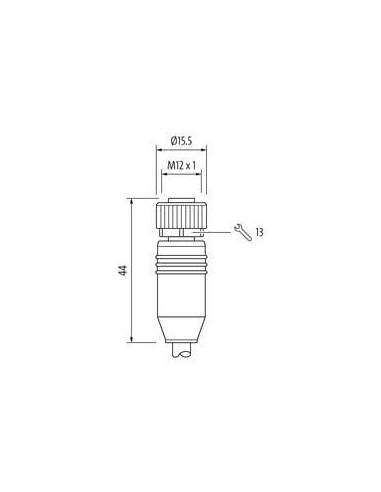

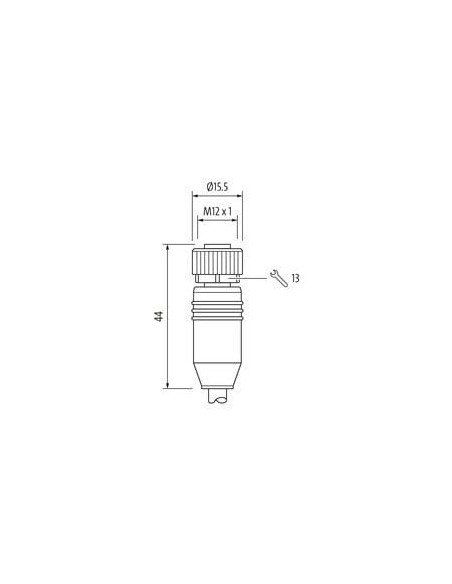

Schemat podłączenia i oznaczenia pinów ułatwiają prawidłowy montaż oraz diagnostykę okablowania w systemach przemysłowych. Ergonomiczne rozmiary (średnica 15,5 mm, długość 44 mm) umożliwiają instalację nawet w ograniczonej przestrzeni.
Złącze żeńskie M12 0° Y-cod. z ekranowanym kablem to nowoczesne rozwiązanie dedykowane aplikacjom wymagającym niezawodności, wysokiego stopnia ochrony oraz kompatybilności z najnowszymi systemami automatyki.
