Ethernet CAT5
Męski prosty

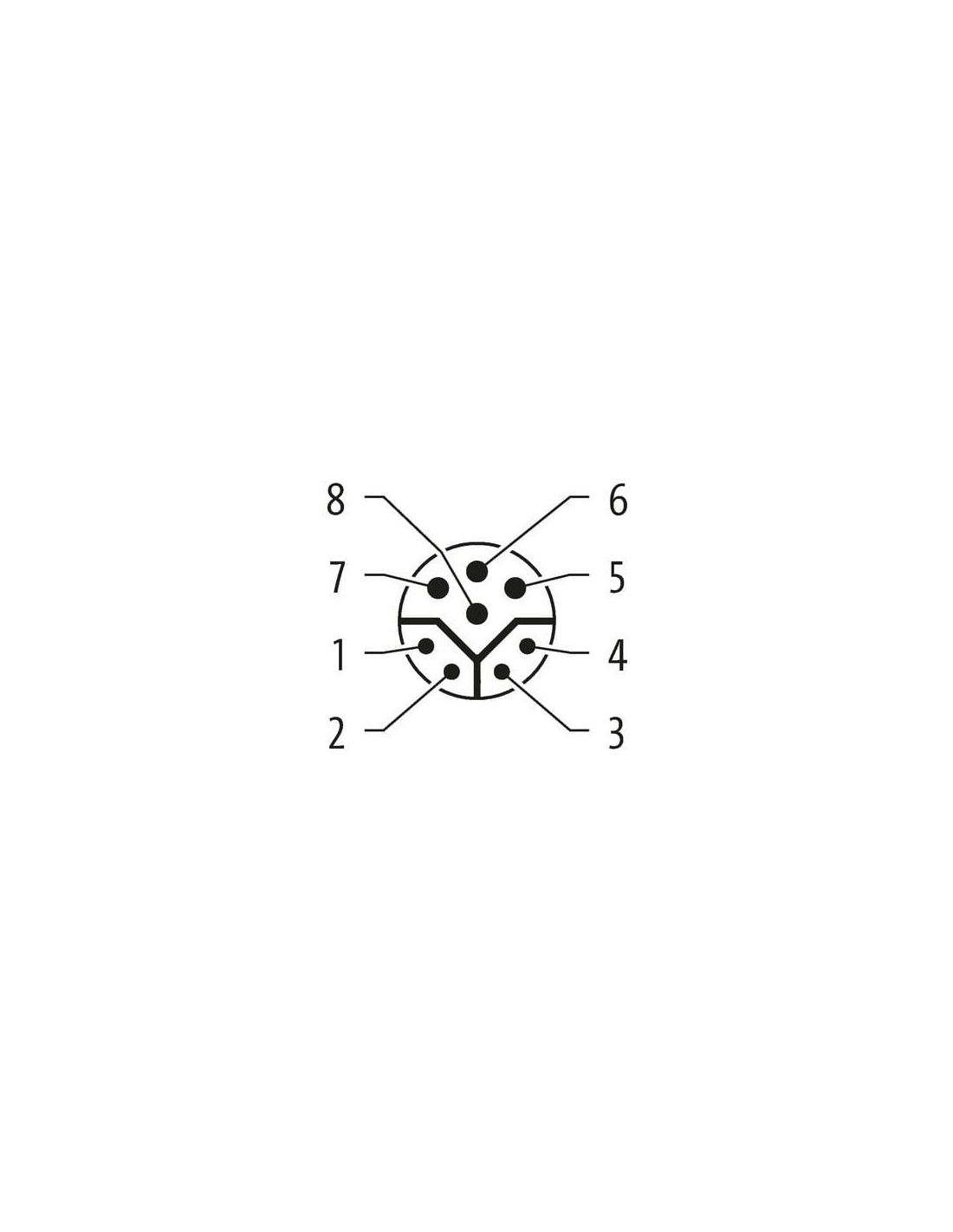

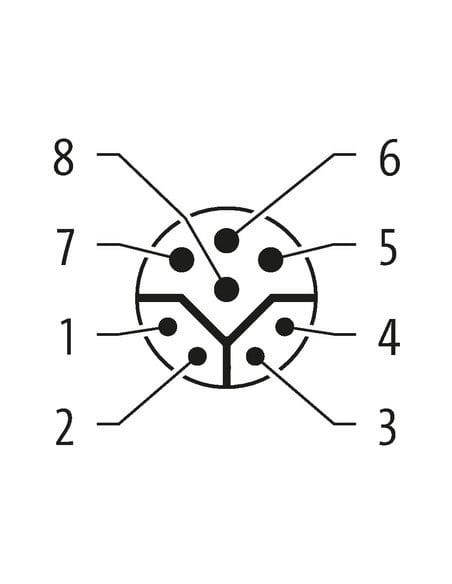

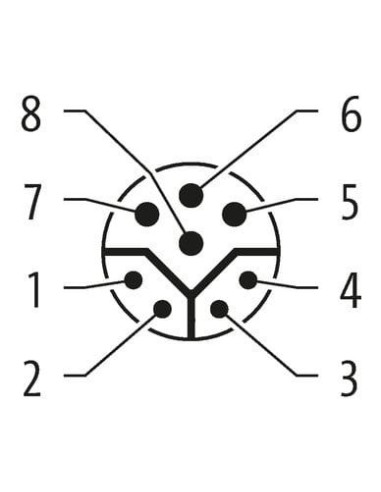

M12, 8-piny
Kodowanie Y
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk (UL) | 3,3 A |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

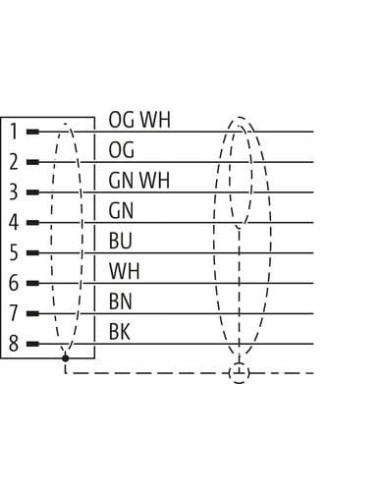

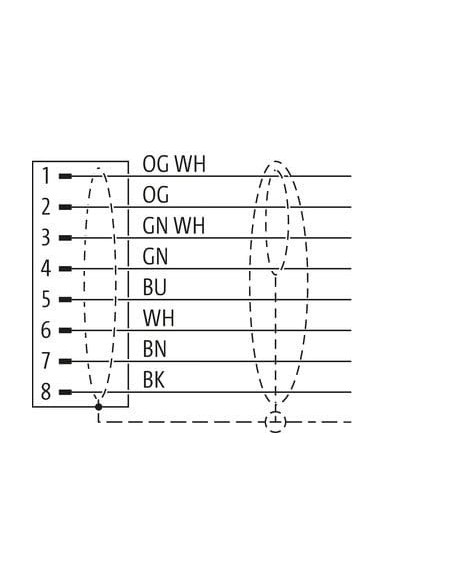

| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze Męskie M12 0° Ekranowane Y-cod. z Kabli Hybrydowych 7000-15501-8310700
Złącze męskie M12 0° typu Y-codowane (kod Y) to nowoczesny element infrastruktury przemysłowej, który łączy w sobie możliwości przesyłu danych oraz zasilania w jednej kompaktowej, wytrzymałej obudowie. Produkt o kodzie 7000-15501-8310700 jest ekranowany, co gwarantuje wysoką odporność na zakłócenia elektromagnetyczne oraz niezawodną transmisję sygnałów nawet w trudnych warunkach przemysłowych.
Typowe Zastosowanie Złącza Hybrydowego M12 Y-cod.
Złącze M12 Y-codowane znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach oraz liniach produkcyjnych, gdzie wymagane jest jednoczesne przesyłanie sygnałów Ethernet (np. Profinet, EtherCAT) oraz zasilania. Dzięki hybrydowej konstrukcji możliwe jest ograniczenie ilości okablowania, co przekłada się na zaoszczędzoną przestrzeń, prostszy montaż i większą niezawodność systemu.
- Połączenia Ethernet CAT5 z prędkością transmisji do 100 Mbit/s
- Zasilanie urządzeń bez konieczności prowadzenia osobnych przewodów
- Automatyzacja procesów, robotyka, czujniki i systemy bezpieczeństwa
- Infrastruktura przemysłowego IoT oraz Smart Factory
Najważniejsze Zalety Złącza M12 Y-codowanego
Produkt wyróżnia się solidną, odporną na uszkodzenia konstrukcją oraz wysokim stopniem ochrony IP67, co umożliwia jego zastosowanie w trudnych warunkach środowiskowych, takich jak obecność olejów, pyłów czy wilgoci. Zaawansowany materiał obudowy z wysokiej jakości PUR zapewnia odporność chemiczną oraz mechaniczną, a specjalnie zaprojektowane ekrany chronią transmisję danych przed zakłóceniami.
- Bezpieczna praca w zakresie temperatur od -25°C do +85°C (kabel: nawet do -50°C / +90°C)
- Łatwy i szybki montaż dzięki złączu z gwintem M12 i kluczem SW13
- Wytrzymałość na wielomilionowe cykle zginania i skręcania – idealne do zastosowań ruchomych i dynamicznych
- Trwała powłoka niklowana oraz elementy z odlewu cynkowego dla długiej żywotności
- Kabel typu PUR, wolny od halogenów i silikonu, odporny na benzynę, oleje oraz działanie ognia (UL/IEC)
Budowa Techniczna – Funkcje i Właściwości
Konstrukcja przewodu oparta jest na 8-pinowym układzie (standard M12, Y-coded), gdzie cztery żyły służą do transmisji danych (Ethernet) typu 26 AWG, a cztery są przeznaczone do przesyłu zasilania (20 AWG). Zastosowanie wysokiej jakości ekranowania – oplot z miedzi cynowanej i dodatkowe warstwy ochronne – chroni transmisję przed zakłóceniami i zapewnia stabilność sygnału.
- Kolor izolacji kabla: Zielony (specjalne oznaczenie dla Ethernetu)
- Wysoka rezystancja izolacji oraz odporność mechaniczna przewodu
- Odporność przewodu na promieniowanie UV, oleje i substancje chemiczne
- Uproszczone prowadzenie przewodów i minimalizacja błędów montażowych
Dlaczego warto wybrać złącze M12 0° ekranowane Y-codowane?
Wybór tego typu złącza umożliwia przyspieszenie instalacji systemów przemysłowych oraz redukcję liczby połączeń wymaganych do prawidłowej pracy urządzeń. Połączenie transmisji danych i zasilania w jednym przewodzie to większa efektywność, bezpieczeństwo i wygoda bez kompromisów jakościowych. To rozwiązanie dedykowane do zastosowań przemysłowych, w których liczy się niezawodność i wytrzymałość.
Podsumowanie – Złącze Hybrydowe M12 Y-cod. z Kablem do Automatyki Przemysłowej
Złącze M12 Y-codowane z kablem hybrydowym o długości 7 metrów to idealne rozwiązanie dla inżynierów poszukujących wydajnych, elastycznych i niezawodnych połączeń dla nowoczesnych systemów automatyki przemysłowej. Uniwersalne zastosowanie, solidność wykonania i najwyższa ochrona przed zakłóceniami sprawiają, że produkt ten znajduje zastosowanie wszędzie tam, gdzie liczy się jakość i niezawodność okablowania przemysłowego.
