Ethernet CAT5e
Męski prosty

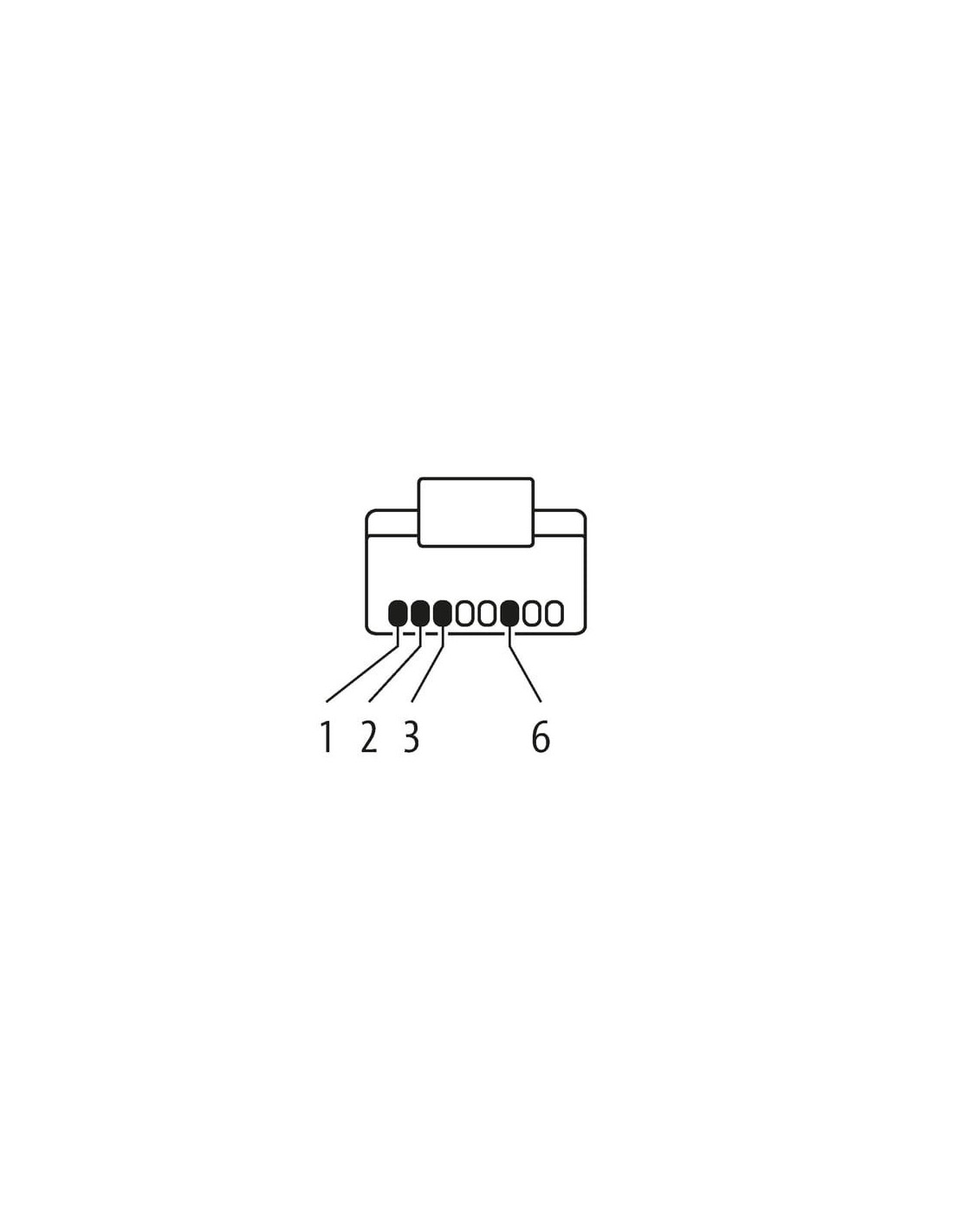

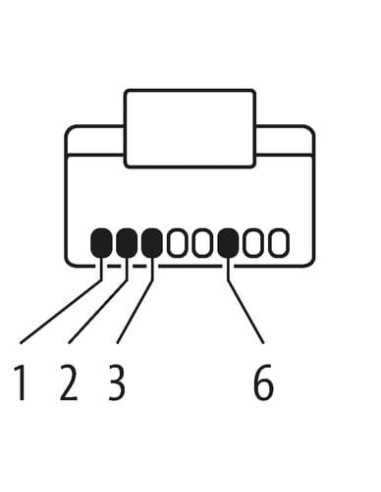

RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Family construction form | RJ45 |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Materiał obudowa | PUR |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

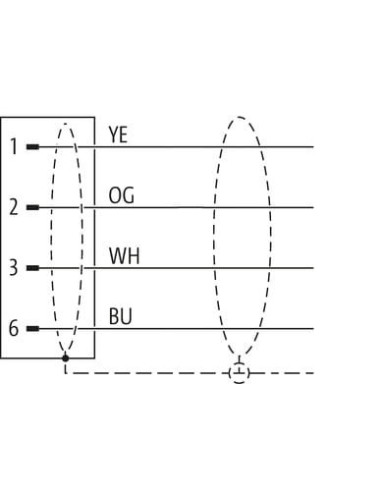

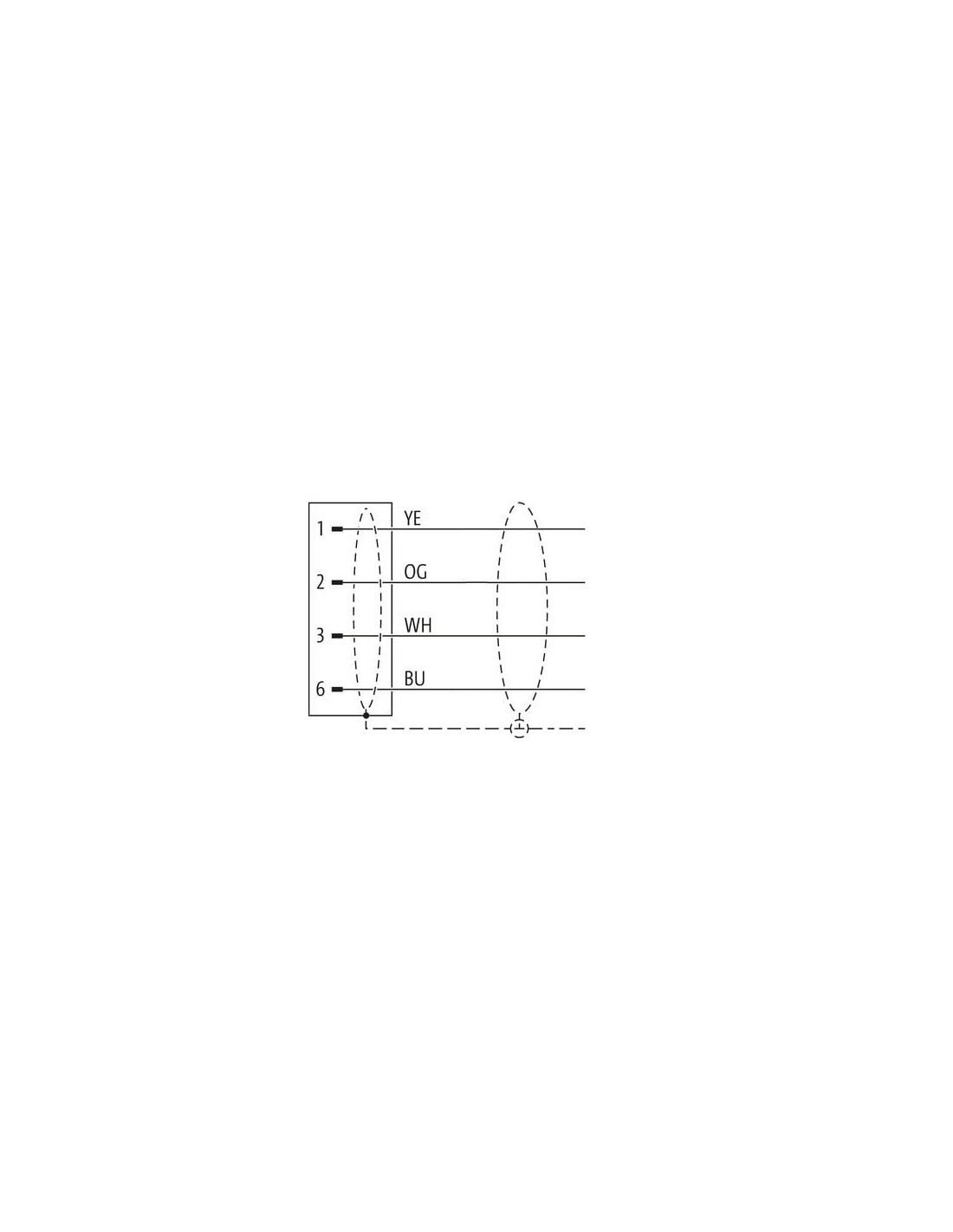

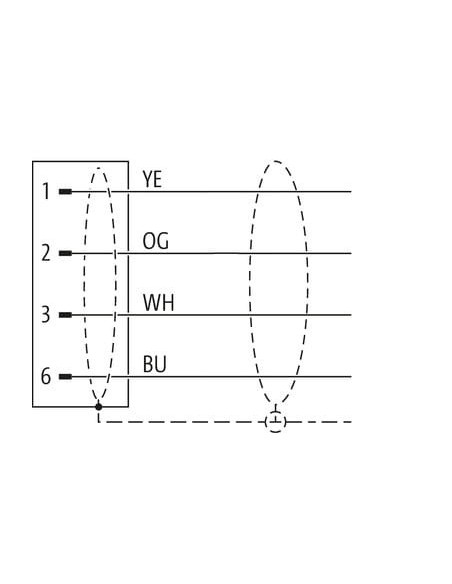

| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

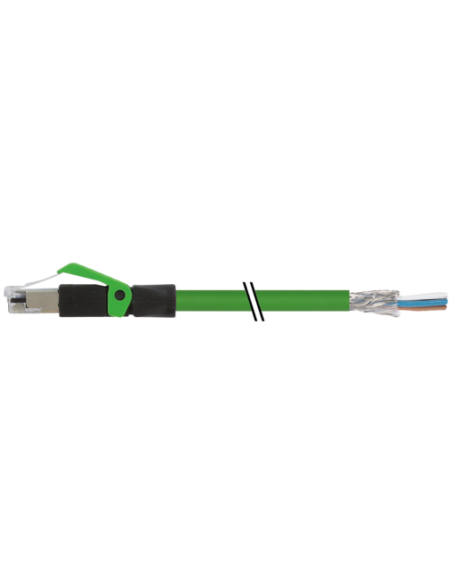

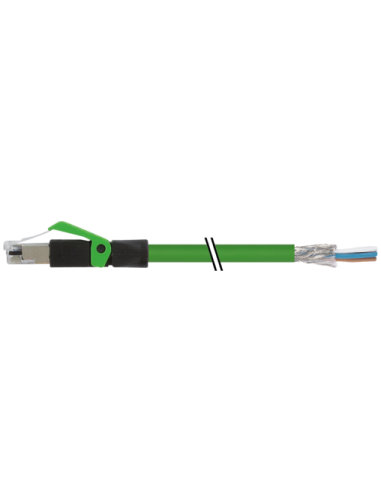

Złącze RJ45 proste na kabel wolny Ethernet CAT5e to wysokiej jakości rozwiązanie przeznaczone do zastosowań w przemysłowych oraz profesjonalnych sieciach komputerowych. Produkt ten, ze względu na swoją konstrukcję, gwarantuje stabilne i szybkie połączenie sieciowe oraz łatwość montażu w różnorodnych aplikacjach automatyki przemysłowej, budynkowej oraz instalacjach IT.
Produkt wyróżnia się 4-pinowym, męskim, prostym złączem RJ45 przystosowanym do kabli kategorii 5e (CAT5e). Wtyk zapewnia pełen duplex oraz maksymalną prędkość transmisji danych do 100 Mbit/s, co umożliwia efektywne przesyłanie danych w sieciach lokalnych. Wysokiej klasy ekranowanie (oplot miedziany ocynowany, pokrycie 85%) ogranicza zakłócenia elektromagnetyczne oraz poprawia jakość transmisji.
Obudowa wykonana z odpornego chemicznie tworzywa PUR charakteryzuje się wysoką wytrzymałością na oleje, benzynę oraz liczne czynniki chemiczne, dzięki czemu złącze sprawdza się w trudnych warunkach przemysłowych. Temperatura pracy kabla mieści się w szerokim zakresie od -40°C do 80°C (dla instalacji stałych), co pozwala na stosowanie produktu w wymagających środowiskach.
Kabel wyposażony jest w 4 żyły (biały, żółty, niebieski, pomarańczowy), splecione w sposób zapewniający odpowiednią transmisję sygnału oraz stabilność elektryczną. Ekranowanie oplotem miedzianym oraz podwójna warstwa osłon (Fleece, Foil) sprawiają, że przewód jest odporny na interferencje oraz uszkodzenia mechaniczne.
Wtyk RJ45 spełnia normy IP20 i jest przystosowany do pracy w standardowych sieciach Ethernet (zgodność z ISO/IEC 11801:2002, EN 50173-1). Przewidziane jest 3-metrowe zakończenie kabla (inne długości dostępne na życzenie), które zakończone jest wolnym końcem, ułatwiającym montaż oraz integrację z różnorodnymi systemami sterowania i komunikacji.
Produkt został zaprojektowany z myślą o ochronie przed przepięciami (pik napięciowy 1 kV), a także z zachowaniem wysokiej klasy materiałów izolacyjnych. Złącze i przewód są wolne od substancji szkodliwych takich jak ołów, kadm, FCKW, halogeny i silikon, co umożliwia ich wykorzystanie w najbardziej wymagających środowiskach przemysłowych.
Złącze proste RJ45 na kabel wolny to wyjątkowo uniwersalne rozwiązanie dla zastosowań przemysłowych, automatyki oraz wszędzie tam, gdzie wymagana jest szybka, trwała i odporna komunikacja Ethernet.
