Męski prosty
24 V DC
ISOBUS
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
max. 3 A (0.5 mm²); max. 12 A (2.5 mm²); max. 38 A (10 mm²)
| Długość kabla | 8 m |
| Powłoka styku | nickel plated |
| Materiał styk | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67, IP69K |
Dane elektryczne | Zasilanie
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
| Material overmolding | PUR |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
General data | Cable
| Identyfikacja przewodu | 964 |
| Kolor izolacji | fioletowy |
Structure | Cable
| wire arrangement | (czarny 1, czarny 2, czarny 3, czarny 4), (czerwony, zielony) |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,5 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 2,5 mm² |
Electrical data | Cable
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 8 x Outer diameter |

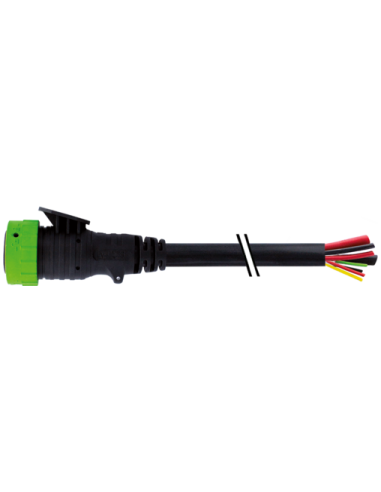

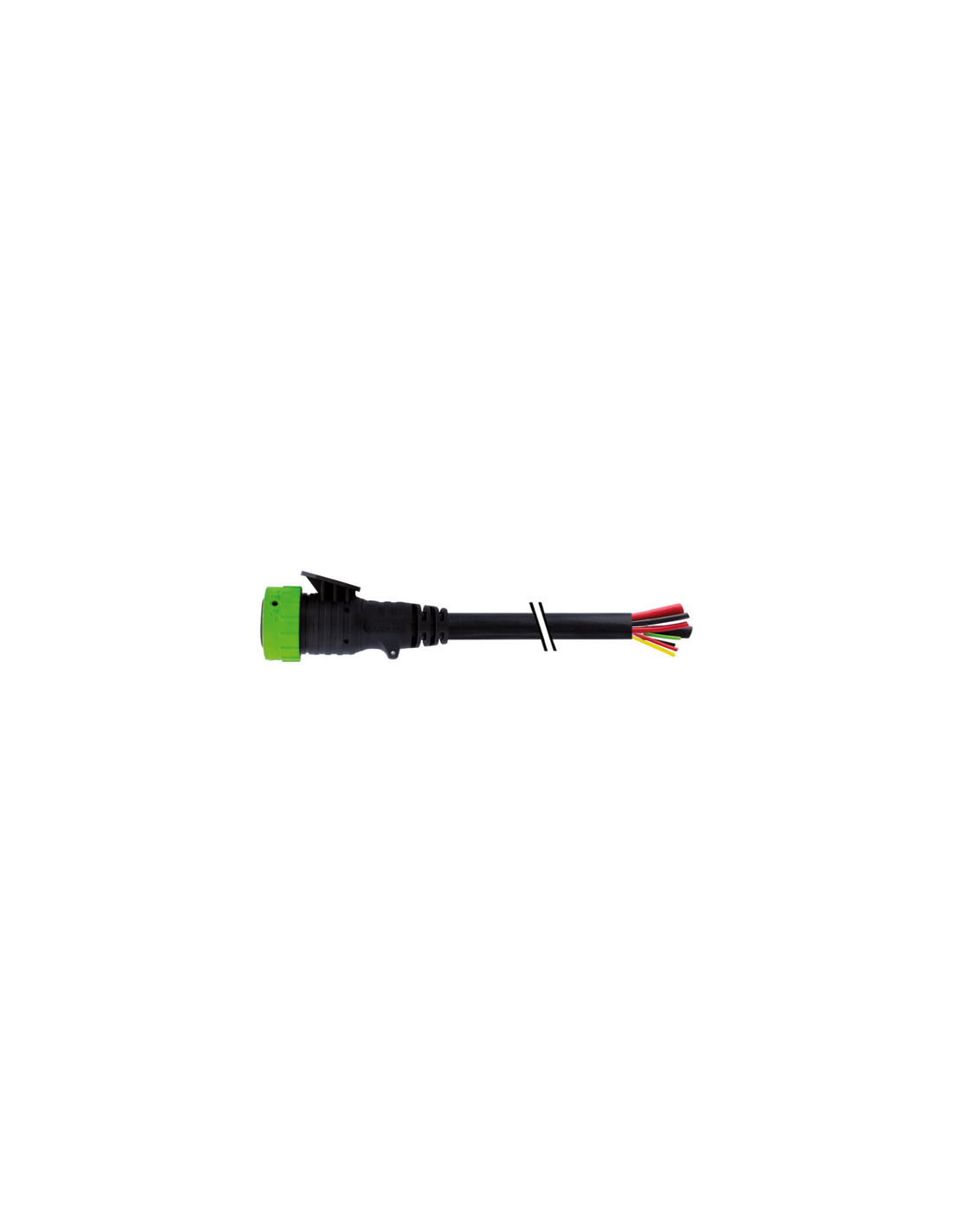

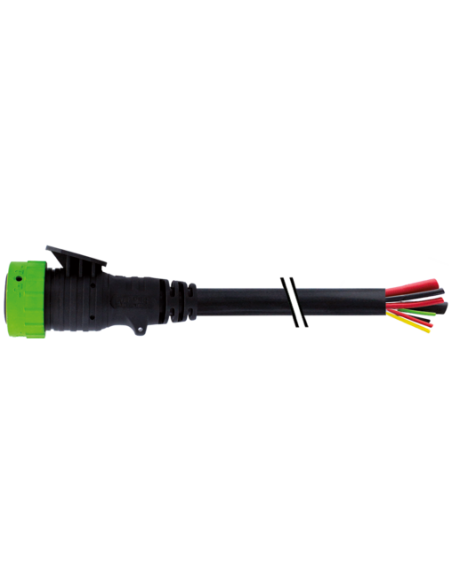

Miernik ISOBUS na kabel 8 m 7000-70501-H020800 – profesjonalny przewód z wtyczką do systemów rolniczych
Miernik ISOBUS na kabel o długości 8 metrów, oznaczony kodem 7000-70501-H020800, to niezawodne rozwiązanie do łączenia urządzeń w nowoczesnych systemach rolnictwa precyzyjnego. Produkt ten spełnia międzynarodowe normy ISOBUS, zapewniając pełną kompatybilność z maszynami rolniczymi oraz urządzeniami sterującymi różnej generacji.
Zastosowanie miernika ISOBUS – kabel dla rolnictwa precyzyjnego
Rozwiązanie to jest dedykowane profesjonalnym instalacjom w ciągnikach oraz osprzęcie rolniczym, gdzie wymagane jest bezpieczne i trwałe połączenie ISOBUS. Stosowany jest w:
- systemach automatycznego sterowania maszynami
- monitorach i komputerach pokładowych
- rozsiewaczach, opryskiwaczach i siewnikach
- złączeniach maszyn z terminalem
- aplikacjach wymagających odpornych na warunki atmosferyczne połączeń elektrycznych
Najważniejsze zalety i cechy produktu
- Wysoki stopień ochrony: IP67 i IP69K – gwarancja odporności na pył oraz wodę, nawet przy intensywnym myciu ciśnieniowym.
- Solidna konstrukcja wtyku – obudowa z wytrzymałego tworzywa PA oraz uszczelnienie silikonowe zapewniają długotrwałe użytkowanie w trudnych warunkach przemysłowych i rolniczych.
- Kompatybilność ISOBUS – pewna wymiana sygnałów między różnymi urządzeniami rolniczymi zgodnymi z protokołem ISOBUS.
- Wysoka wydajność elektryczna – wytrzymałość prądowa do 38 A (dla przewodów 10 mm²) oraz napięcie robocze 24 V DC, co umożliwia podłączanie nawet wymagających odbiorników.
- Odporność na czynniki chemiczne i oleje – tworzywo konstrukcyjne i płaszcz PUR sprawdzają się w otoczeniu narażonym na agresywne media chemiczne oraz mechaniczne uszkodzenia.
- Elastyczny kabel i łatwość instalacji – fioletowa izolacja dla łatwej identyfikacji, możliwość indywidualnego skracania i dopasowania długości oraz wsparcie dla instalacji wymagających określonego promienia gięcia.
Charakterystyka przewodu ISOBUS 7000-70501-H020800
Kabel ISOBUS o długości 8 metrów z fioletową izolacją wyróżnia się zastosowaniem przewodów o różnych przekrojach (0,5 mm² i 2,5 mm²) oraz wysoką odpornością mechaniczną i elektryczną. Kabel jest odporny na płomień (zgodność z normami IEC 60332-2-2) oraz posiada bardzo dobre właściwości w zakresie odporności na oleje, paliwa i liczne substancje chemiczne (PUR, PVC).
Możliwości wykorzystania – kompleksowy standard połączeń
Sprawdzi się w każdych warunkach polowych, poprawiając niezawodność i wydajność pracy maszyn. Umożliwia trwałe podłączenie systemów sterowania, monitoringu i zasilania. Podświetlany, ergonomiczny uchwyt usprawnia obsługę i serwisowanie instalacji.
W przypadku montażu przewodu ISOBUS na pojazdach rolniczych lub maszynach budowlanych warto zastosować odpowiednie środki ochrony przed obciążeniami mechanicznymi, takie jak opaski zaciskowe lub specjalne uchwyty, zwracając uwagę na właściwy promień zgięcia, by zapewnić długoletnią bezawaryjną eksploatację oraz utrzymanie stopnia ochrony IP.
