PROFIBUS
Żeński proste

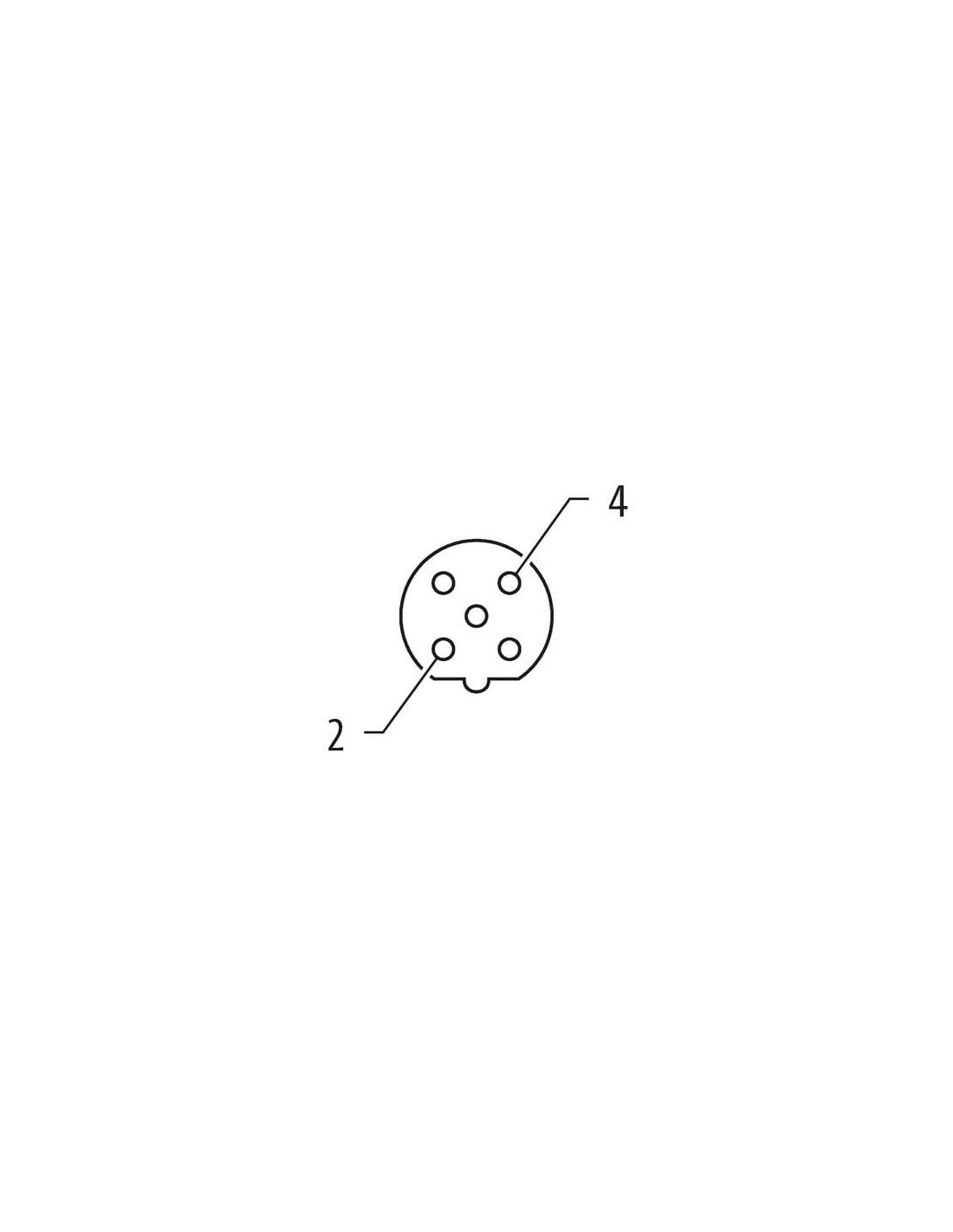

M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

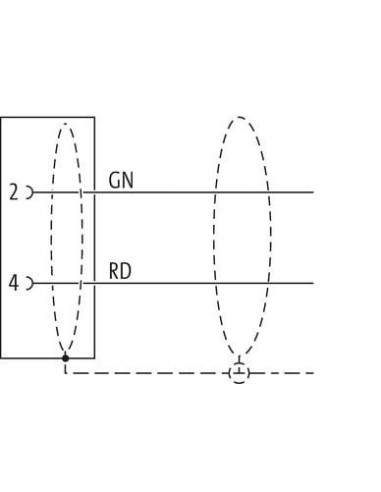

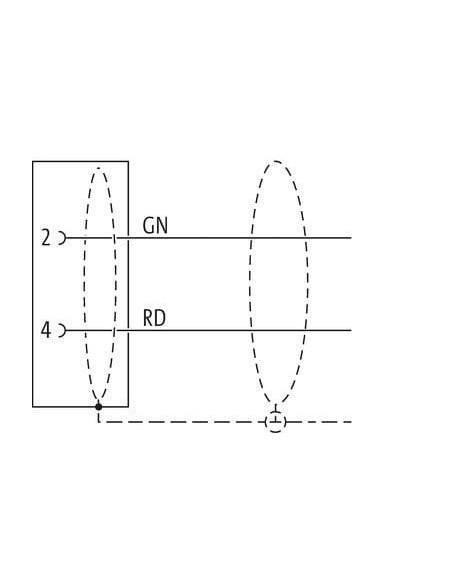

| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

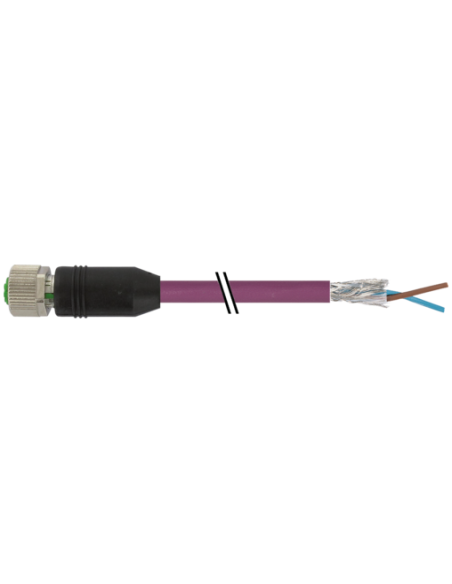

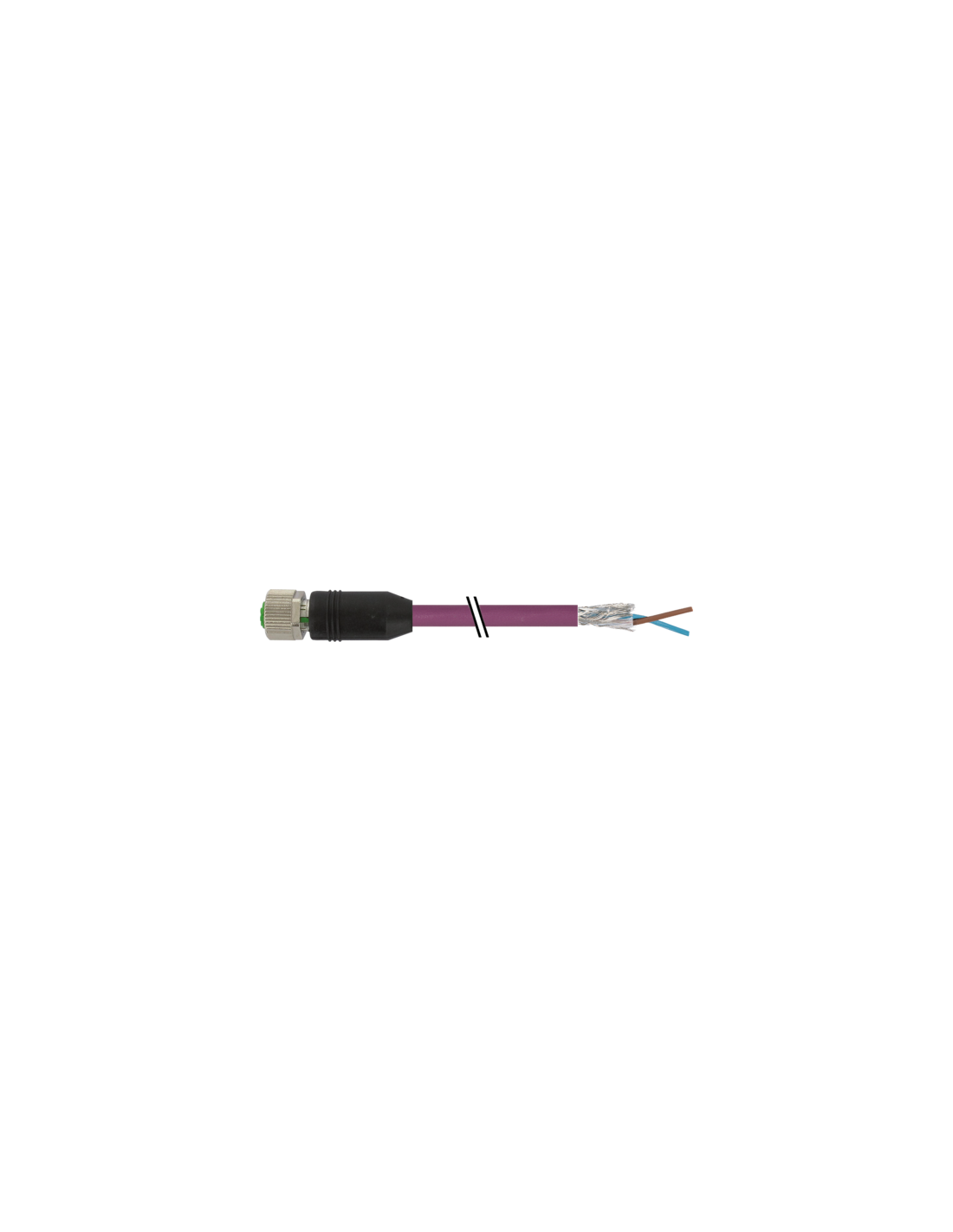

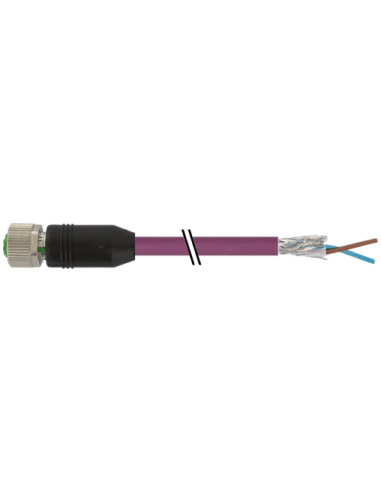

Konektor M12 żeński B-codowany z kablem PROFIBUS – 7000-14061-8411000
Konektor M12 żeński, prosty z wolnym końcem kabla to kluczowy komponent w nowoczesnych instalacjach automatyki przemysłowej, oferujący wygodę, niezawodność i szerokie możliwości zastosowania. Produkt jest dedykowany aplikacjom PROFIBUS, zapewniając pewne i stabilne połączenie w wymagających środowiskach przemysłowych.
Wytrzymała i solidna konstrukcja z kablem PUR
Konektor M12 wyposażony jest w trwałą obudowę, wykonaną z odpornego na chemikalia i oleje tworzywa sztucznego. Zastosowany kabel PUR o długości 10 m zapewnia wysoką elastyczność, odporność na uszkodzenia mechaniczne oraz czynniki środowiskowe. Dzięki temu idealnie nadaje się do pracy zarówno w ruchu, jak i w instalacjach stacjonarnych.
Parametry i zalety złącza przemysłowego M12 B-codowanego
- 2-pinowy konektor B-codowany zgodny ze standardem PROFIBUS – dedykowany przesyłowi danych w systemach automatyki.
- Wysokie klasy szczelności: IP65, IP66K, IP67 zapewniają ochronę przed wodą, kurzem i innymi zanieczyszczeniami.
- Odporność na ekstremalne temperatury (-25°C do +85°C, kabel: -40°C do +80°C przy stałej instalacji) pozwala na pracę w trudnych warunkach przemysłowych.
- Pozłacane styki o niskiej rezystancji gwarantują niezawodność oraz długą żywotność połączenia.
- Ekranowanie przewodu (oplot miedziany ocynowany, pokrycie 85%) minimalizuje zakłócenia elektromagnetyczne i zapewnia integralność transmisji danych.
- Kodowanie typu B oraz gwint M12 x 1 – szeroka kompatybilność z urządzeniami przemysłowymi pracującymi w sieciach PROFIBUS.
Typowe zastosowania konektora M12 do PROFIBUS
Konektor M12 żeński, B-codowany znajduje zastosowanie wszędzie tam, gdzie niezbędna jest szybka, odporna na warunki środowiskowe transmisja sygnałów cyfrowych. Rozwiązanie to jest dedykowane m.in. do:
- Automatyki przemysłowej – linie produkcyjne, maszyny sterowane systemami PROFIBUS, stacje diagnostyczne.
- Systemów transportowych i logistycznych – na przykład taśmy transportujące, systemy załadunku i rozładunku, automatyczne magazyny.
- Robotyki – przesyłanie danych do sterowania urządzeniami realizującymi ruch.
- Przemysłu motoryzacyjnego i spożywczego – wszędzie tam, gdzie istotna jest odporność na oleje, środki chemiczne, zaburzenia EMC oraz wysoka niezawodność.
Bezpieczny montaż i intuicyjna integracja z systemem
Wersja z prostym odejściem kablowym oraz wolnym końcem ułatwia podłączenie do szaf sterowniczych oraz urządzeń końcowych. Konstrukcja przystosowana jest do włożenia i przykręcenia z zabezpieczeniem przeciwwstrząsowym, co gwarantuje wysoką odporność na drgania i zwiększa bezpieczeństwo połączenia.
Główne cechy przewodu i oznaczenia
- Kolor izolacji zewnętrznej: fioletowy – zgodność z oznaczeniami PROFIBUS.
- Przewody: czerwony i zielony – czytelne oznaczenie żył transmisyjnych.
- Konstrukcja przewodu: skrętka miedziana 24 AWG, podwójne ekranowanie (fleece, folia + oplot), niska impedancja sygnału.
- Brak szkodliwych składników – powłoka bezhalogenowa, bezołowiowa, wolna od kadmu i FCKW.
- Odporność na płomień, oleje i benzynę.
Podsumowanie – złącze M12 PROFIBUS do zastosowań wymagających
Konektor M12 żeński, B-codowany z przewodem PUR o długości 10 metrów to niezawodne rozwiązanie do przesyłania sygnałów cyfrowych PROFIBUS w automatyce przemysłowej. Łączy w sobie wysoką jakość wykonania, odporność na niekorzystne warunki środowiskowe oraz łatwość instalacji, umożliwiając pewną i trwałą integrację w systemie sterowania oraz aplikacjach przemysłowych.
