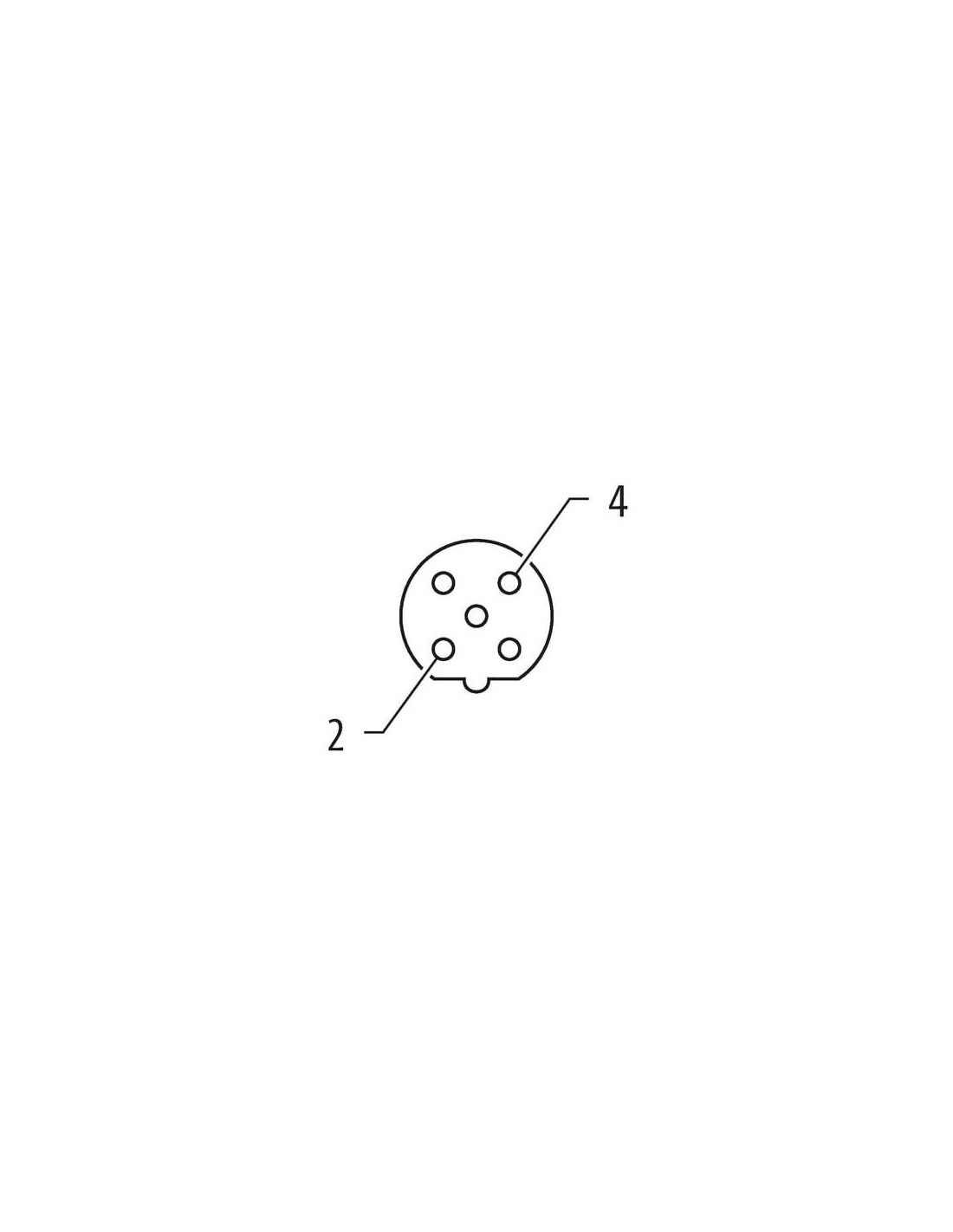

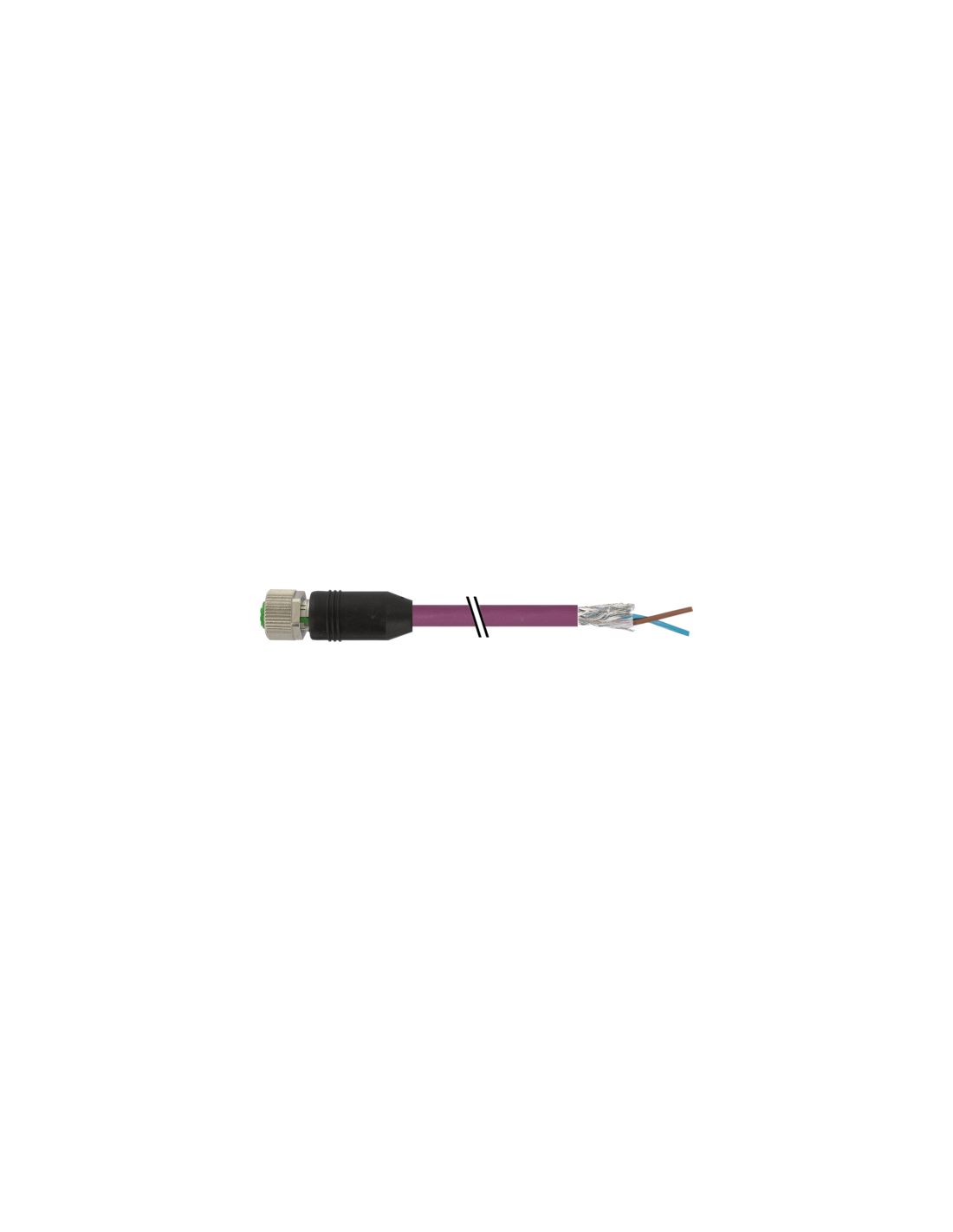

PROFIBUS
Żeński proste
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

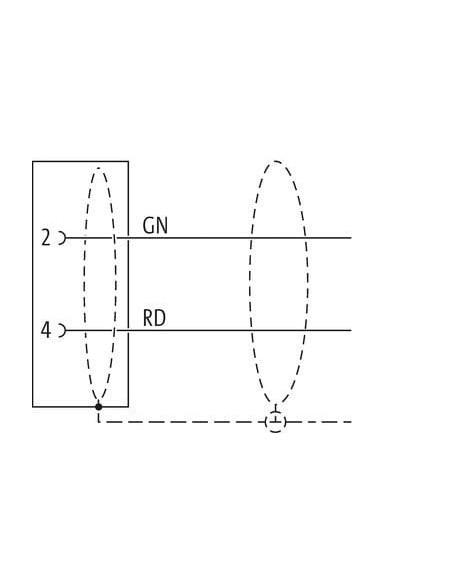

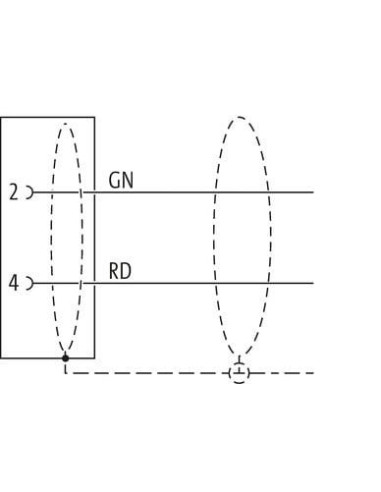

Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

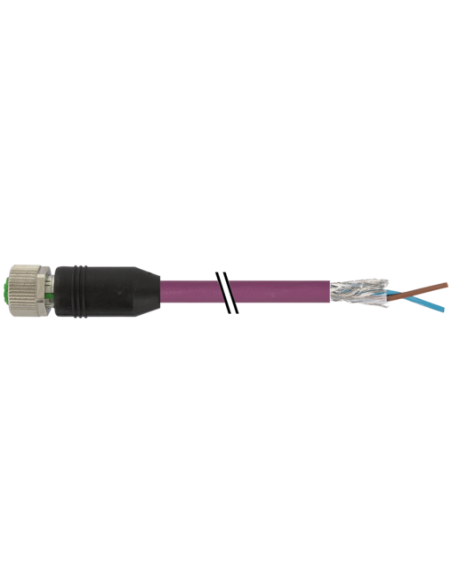

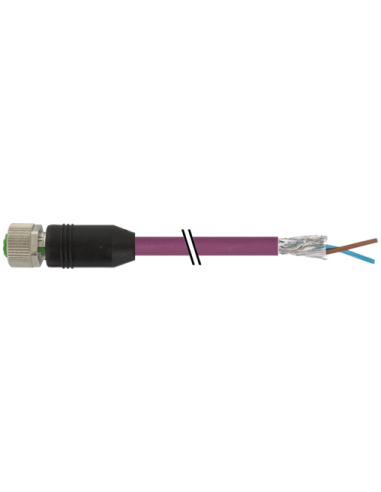

Konektor M12 żeński prosty B-codowany 5 m do PROFIBUS – wysoka niezawodność i odporność
Konektor M12 żeński prosty B-codowany to specjalistyczny przewód przeznaczony do profesjonalnych instalacji przemysłowych i automatyki, który spełnia wysokie wymagania systemów PROFIBUS. Produkt o długości 5 m wyposażony jest w wysokiej jakości ekranowany przewód oraz złącze M12, zapewniające niezawodne i stabilne połączenie nawet w najbardziej wymagających warunkach przemysłowych.
Charakterystyka konektora M12 PROFIBUS
Złącze M12 żeńskie (proste) wyposażone w 2-pinowe styki z pozłacanymi powierzchniami styku oraz B-kodowanie to rozwiązanie gwarantujące kompatybilność ze standardami PROFIBUS. Obudowa wykonana z odpornego tworzywa sztucznego typu PUR zapewnia zwiększoną odporność na czynniki chemiczne, oleje oraz typowe zanieczyszczenia występujące w środowiskach przemysłowych. Konektor posiada stopień ochrony IP65, IP66K oraz IP67.
Typowe zastosowania i możliwości wykorzystania konektora M12
Konektory M12 PROFIBUS stosowane są przede wszystkim w:
- przemysłowych magistralach komunikacyjnych PROFIBUS
- automatyce przemysłowej i robotyce
- systemach czujników i siłowników
- instalacjach kontrolno-pomiarowych
- maszynach i liniach produkcyjnych
Produkt idealnie sprawdzi się w miejscach, gdzie wymagane jest nieprzerwane przesyłanie sygnałów z jednoczesną odpornością na trudne warunki zewnętrzne oraz uszkodzenia mechaniczne.
Dlaczego warto wybrać konektor M12 prosty B-codowany?
- Wysoka odporność mechaniczna – przewód otoczony płaszczem PUR, odporny na ścieranie i promieniowanie UV
- Ekranowanie przewodu – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Uniwersalność montażu – łatwe i szybkie przykręcenie oraz podłączenie
- Kompatybilność z normą DIN EN 61076-2-101 (M12) – pewność dopasowania do szerokiej gamy urządzeń przemysłowych
- Duży zakres temperatur pracy – dedykowany zarówno do zastosowań wewnętrznych, jak i zewnętrznych (-25°C do +85°C)
Parametry użytkowe i dodatkowe cechy przewodu M12 do PROFIBUS
Przewód zawiera dwie żyły (kolory: czerwony i zielony) z dodatkowym ekranowaniem, co gwarantuje stabilny sygnał na długich odcinkach. Wysoka jakość materiałów, takich jak stop miedzi na stykach oraz cynkowy odlew ciśnieniowy na elementach blokujących, przekłada się na maksymalną trwałość oraz stabilność pracy.
Produkt rekomendowany do rozwiązań przemysłowych wymagających nieprzerwanej i przewidywalnej transmisji danych, nawet w warunkach narażenia na wibracje czy wielokrotne ruchy przewodu. Dodatkowym atutem jest obecność barier przeciwwstrząsowych oraz wykonanie przewodu spełniające wymagania bezhalogenowości, odporności na płomień, oleje i benzynę.
Bezpieczeństwo i komfort instalacji
Podczas montażu należy zastosować odpowiednie środki mocujące (np. opaski kablowe), aby ograniczyć oddziaływanie mechaniczne na konektor. Minimalny promień gięcia należy dostosować do wytycznych producenta, co optymalizuje trwałość przewodu i zachowuje wysoką klasę szczelności IP.
Dzięki znakomitym właściwościom mechanicznym i elektrycznym przewód M12 B-codowany żeński z wolnym końcem jest doskonałym wyborem dla każdej zaawansowanej instalacji przemysłowej, gdzie niezawodność oraz trwałość mają kluczowe znaczenie.
