Ethernet CAT5e
Męski prosty
RJ45, 8-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

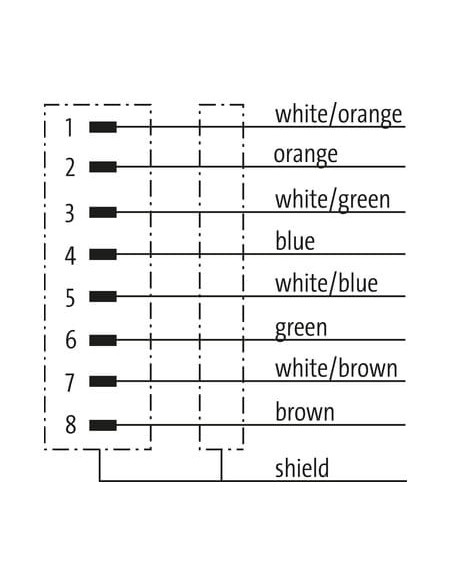

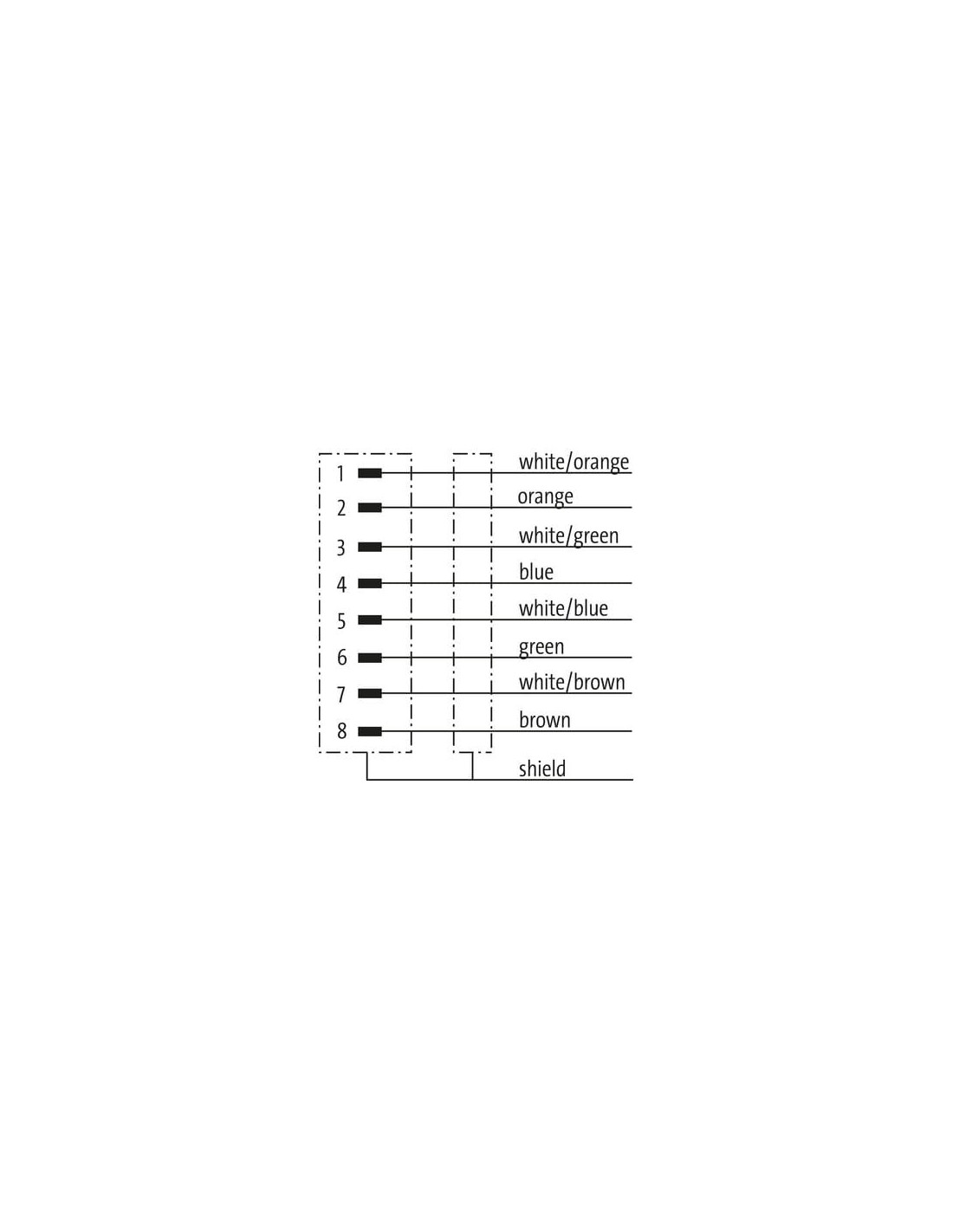

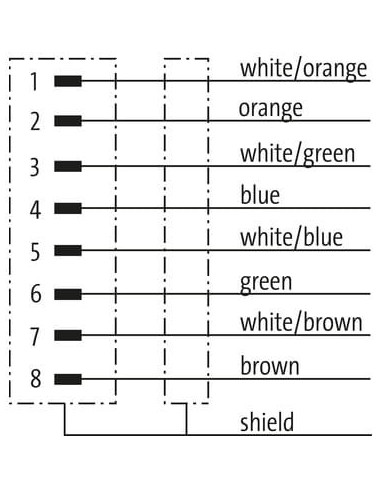

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |

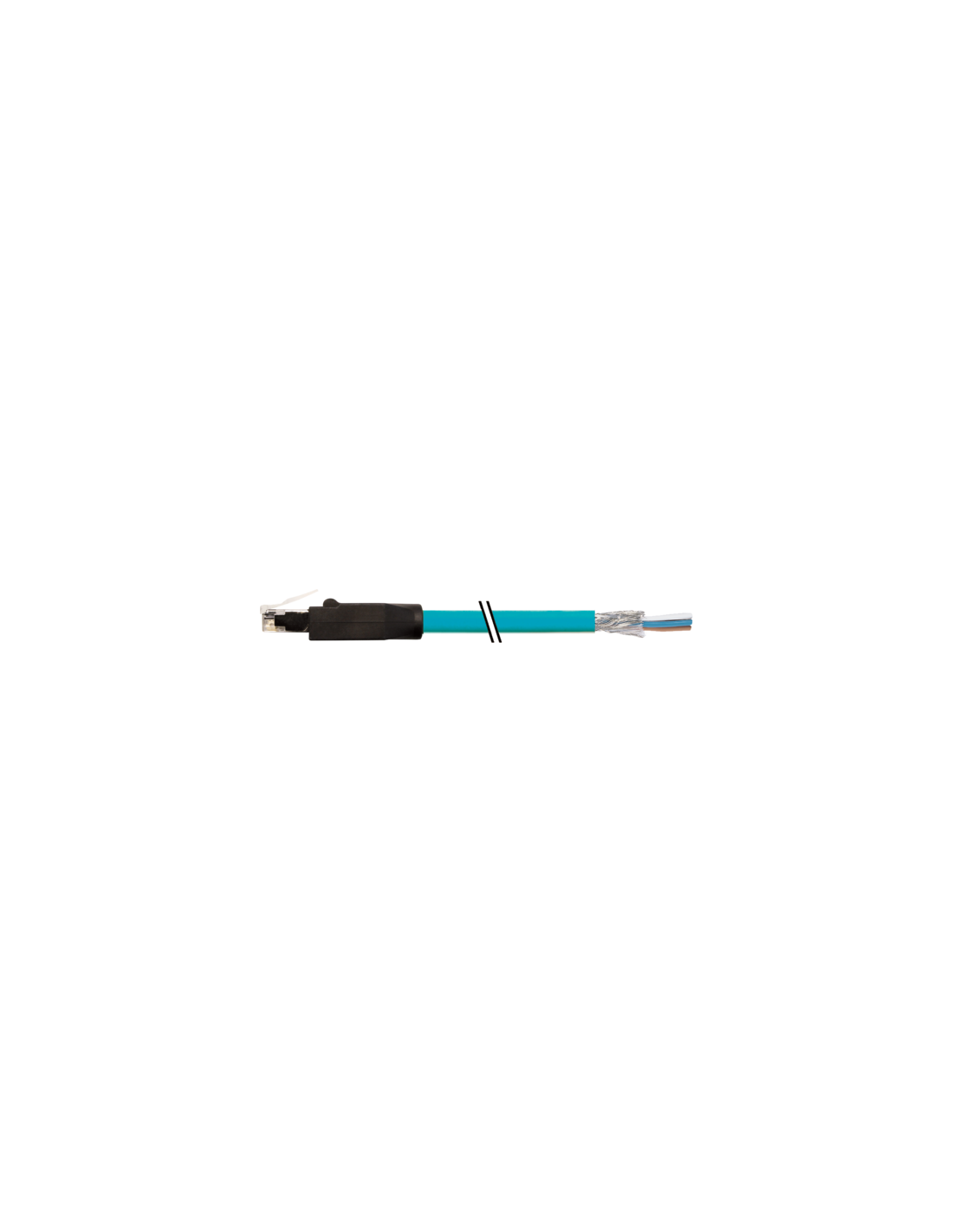

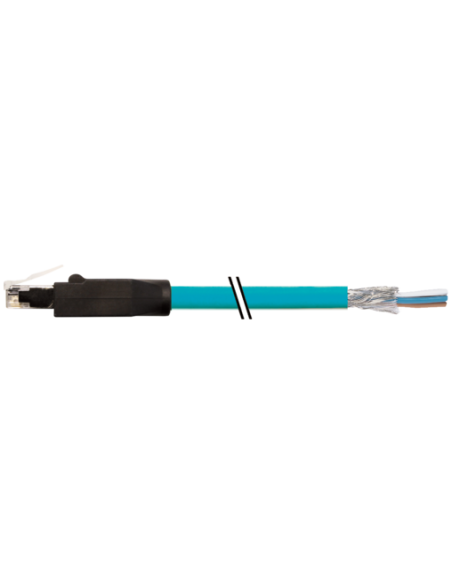

Przemysłowy kabel Ethernet RJ45 męski 0° ekranowany – Gigabit 7700-74118-S4W1000
Kabel RJ45 męski 0° ekranowany o długości 10 m to profesjonalny przewód sieciowy typu Ethernet CAT5e, przystosowany do pracy w środowiskach przemysłowych i automatyce. Produkt spełnia normy dla połączeń Gigabit Ethernet, zapewniając stabilne, szybkie i bezpieczne przesyłanie danych, nawet w wymagających warunkach.
Najważniejsze cechy i zalety kabla RJ45 ekranowanego do zastosowań przemysłowych

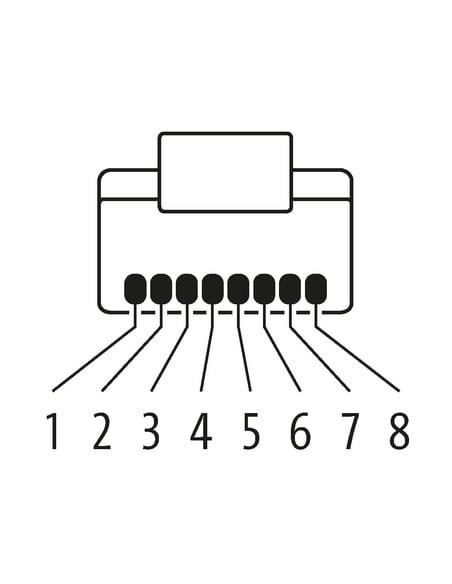

- Męska wtyczka RJ45 – prosty układ z 8 pinami, zgodny ze standardem Ethernet CAT5e (prosty 0°), ułatwia instalację i pozwala na wygodne wpięcie do urządzeń sieciowych.
- Ekranowanie – przewód posiada skuteczne ekranowanie, które minimalizuje zakłócenia elektromagnetyczne, zwiększając bezpieczeństwo i niezawodność transmisji.
- Odporność przemysłowa – wytrzymała obudowa z tworzywa PUR charakteryzuje się dobrą odpornością na działanie chemikaliów, olejów i paliw, co umożliwia wykorzystanie kabla w trudnych warunkach produkcyjnych lub na halach fabrycznych.
- Kabel wysokiej jakości – wykonany z elastycznej, wytrzymałej miedzi (ocynowana skrętka), płaszcz z TPE, odporny na ścieranie, ogień i zginanie, wolny od ołowiu i FCKW.
- Długowieczność i elastyczność – przewód pozwala na ponad milion cykli gięcia oraz wykazuje wysoką odporność na skręcanie, co jest istotne przy montażu w ruchomych elementach maszyn.
- Bezpieczny zakres temperatur pracy – od -40°C do 80°C, dzięki czemu możliwa jest eksploatacja zarówno w niskich, jak i wysokich temperaturach.
- Profesjonalny standard połączeń – zgodność z normą IP20 (przy połączeniu) oraz blokada zatrzaskowa, zapewniająca pewność podłączenia.
- Kolorowa izolacja – umożliwia szybkie i łatwe identyfikowanie przewodów przy montażu oraz serwisowaniu instalacji.
Zastosowania kabla RJ45 CAT5e ekranowanego (Gigabit)
Kabel Ethernet RJ45 męski ekranowany jest przeznaczony do:
- Wykonywania połączeń sieciowych w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz robotach.
- Instalacji sieci komputerowych, wymagających niezawodnej transmisji sygnału w środowisku narażonym na zakłócenia.
- Systemów monitoringu przemysłowego oraz urządzeniach wymagających stabilnej pracy Ethernet.
- Serwerowni oraz szafach sterowniczych.
- Połączeń kompatybilnych z urządzeniami spełniającymi standardy CAT5e/Gigabit Ethernet.
Budowa i parametry techniczne przewodu sieciowego RJ45 CAT5e
Kabel został wykonany zgodnie ze standardem Ethernet CAT5e, zapewniając transmisję danych z prędkościami do 1 Gb/s (Gigabit Ethernet). Wewnątrz kabla znajdują się skrętki miedziane złożone z 8 żył (4 pary), z izolacją z HDPE i ekranem foliowym. Kolor izolacji – niebieski, ułatwia identyfikację. Połączenie następuje według schematu 1:1 (T568B).
Kabel zapewnia wysoką odporność na płomień (zgodność z UL 1581, IEC 60332-2-2) oraz na oleje i chemikalia. Zachowuje wysoką elastyczność również przy pracy w ruchomych elementach instalacji (C-track), a metalizowany ekran zwiększa odporność na zakłócenia elektromagnetyczne.
Typowe zastosowania – przemysł, automatyka, systemy sieciowe
Produkt rekomendowany do połączeń urządzeń sieciowych w środowiskach wymagających, takich jak hale przemysłowe, parki maszynowe, automatyka i instalacje sterownicze. Sprawdza się również w rozbudowanych sieciach komputerowych, systemach CCTV IP oraz serwerowniach, wszędzie tam, gdzie wymagana jest wytrzymałość, elastyczność oraz szybka i niezawodna transmisja sygnału Gigabit Ethernet.
