Interbus
Żeński kątowe

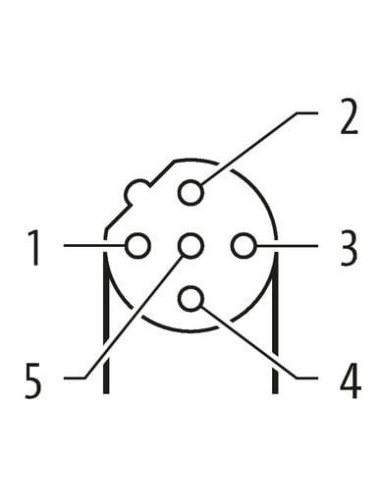

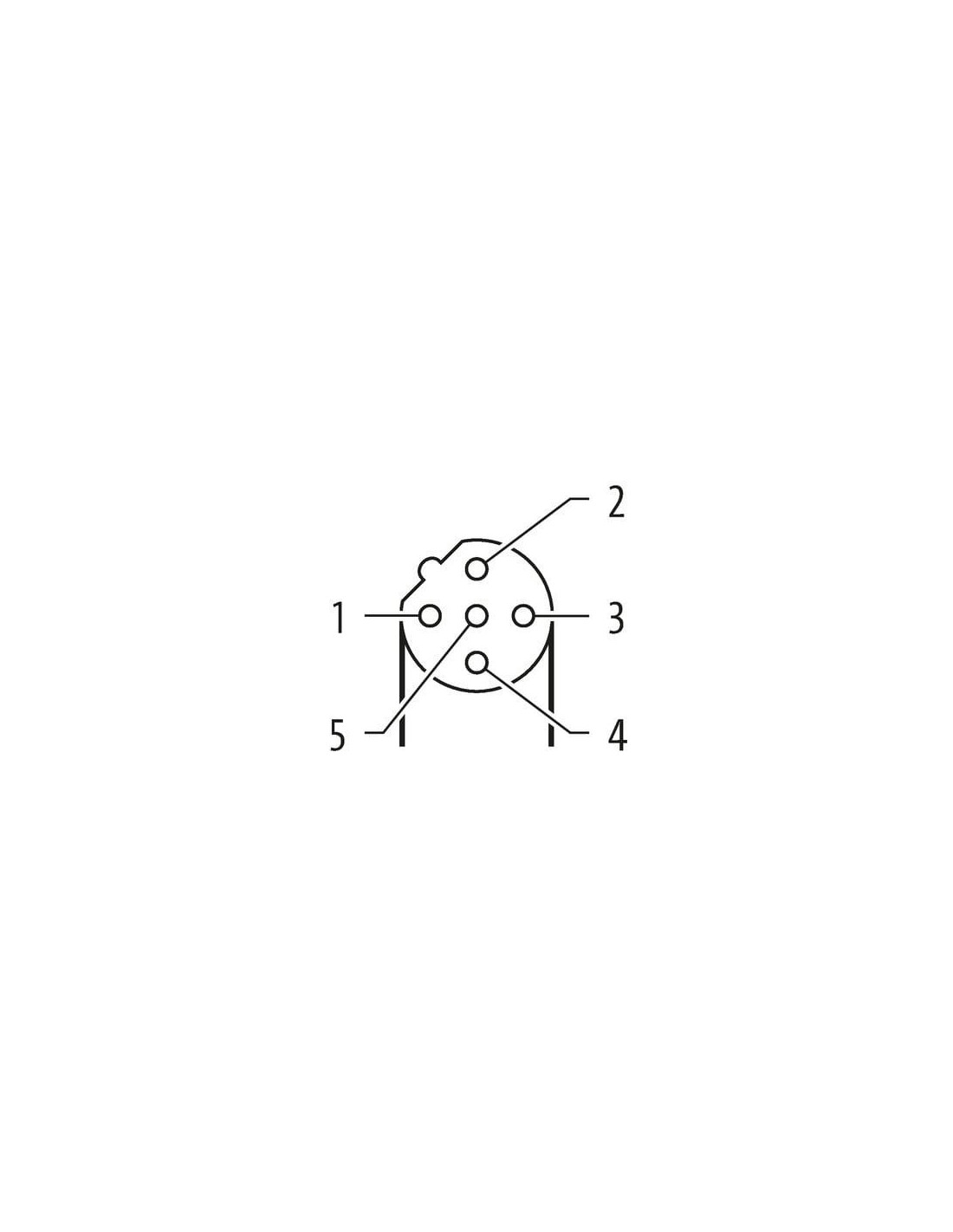

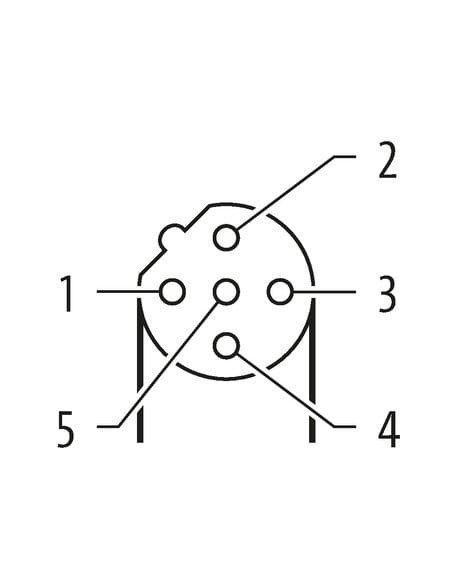

M12, 5-piny
Kodowanie B
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

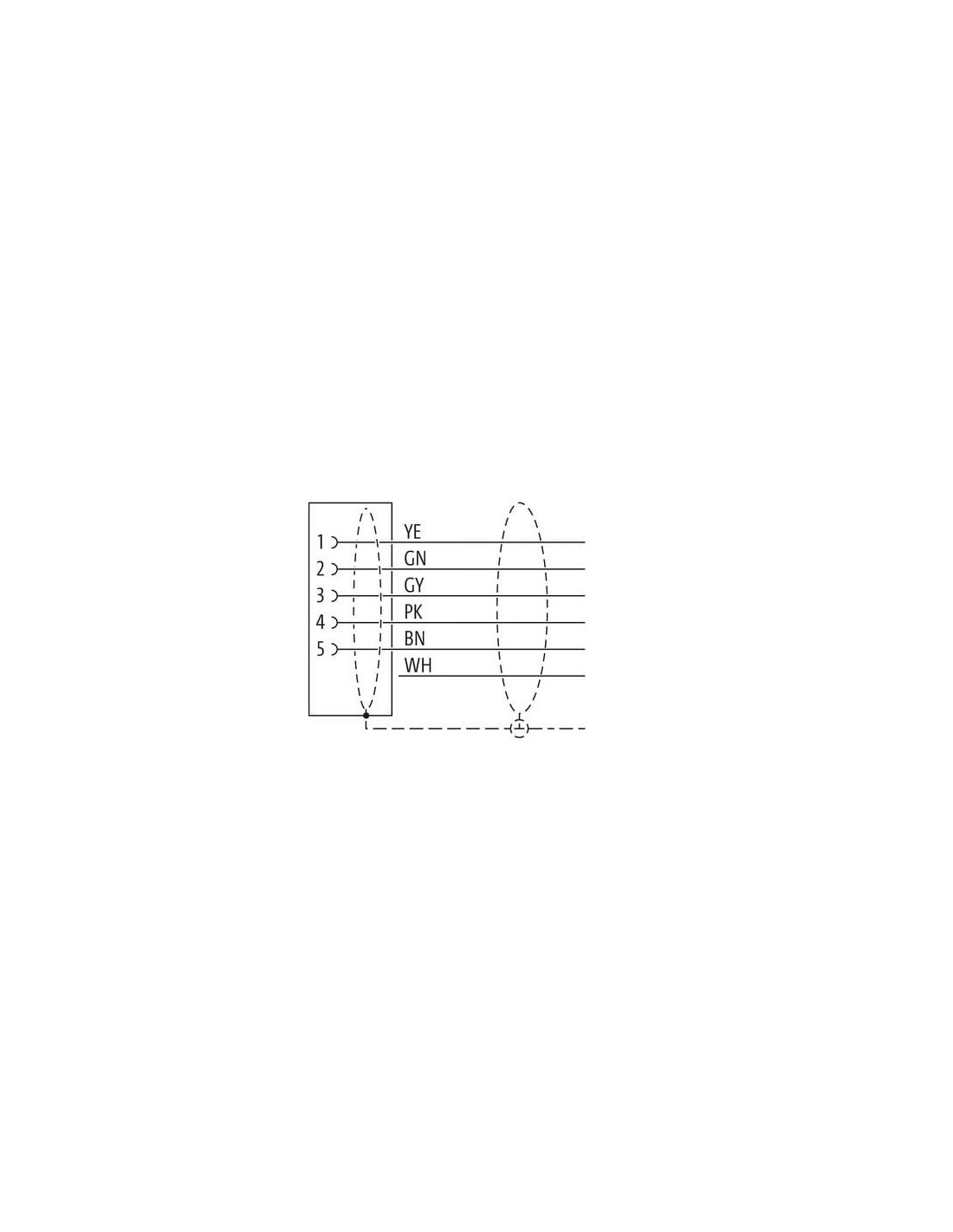

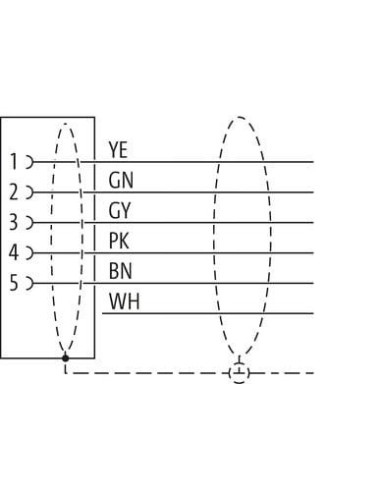

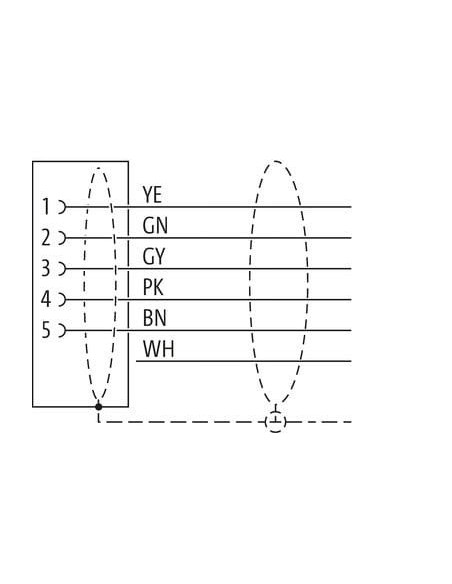

| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
General data | Cable
| Identyfikacja przewodu | 799 |
| Kolor izolacji | fioletowy |
Structure | Cable
| Amount stranding | 3 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 3 Splotki z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
Mechanical data | Cable
| Cable weigth | 76,49 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 6 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 79,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 60000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Złącze M12 męskie 90° ekranowane – przewód Interbus 10 m, kodowanie B
Złącze M12 męskie 90° ekranowane o długości przewodu 10 metrów to profesjonalny element łączeniowy, przeznaczony do wymagających aplikacji przemysłowych oraz automatyki. Produkt o kodzie 7000-14271-7991000 sprawdzi się w systemach opartych na protokole Interbus, zapewniając niezawodne, szybkie i odporne na zakłócenia przesyłanie sygnałów.
Kluczowe cechy produktu M12 Interbus 7000-14271-7991000
- Kątowa wtyczka M12 (męska) – ułatwiająca montaż w miejscach o ograniczonej przestrzeni
- Ekranowana konstrukcja – odporność na zakłócenia elektromagnetyczne
- 5 pozłacanych pinów – zwiększona odporność na korozję oraz niezawodność sygnału
- Długość przewodu 10 m – pozwala na elastyczne prowadzenie instalacji
- Kodowanie typu B – gwarancja poprawnego połączenia ze złączami systemów Interbus
- Stopień ochrony IP67 – zgodność z EN IEC 60529, zabezpiecza przed pyłem i wodą
- Wytrzymała powłoka PUR – znakomita odporność chemiczna oraz na oleje
- Średnica przewodu 7,7 mm – zapewnia trwałość mechaniczną oraz ochronę przed uszkodzeniami
Zastosowanie przewodu M12 do Interbus – gdzie sprawdzi się najlepiej?
Złącze M12 kątowe ekranowane z przewodem Interbus przeznaczone jest do stosowania w systemach automatyki przemysłowej, gdzie wymagane jest niezawodne przesyłanie sygnałów przy jednoczesnym zapewnieniu ochrony przed zakłóceniami EMC. Typowe zastosowania obejmują:
- Połączenia magistrali Interbus w liniach produkcyjnych i maszynach CNC
- Rozproszona automatyka oraz systemy sterowania wymagające długich przewodów sygnałowych
- Przemysł spożywczy, chemiczny, farmaceutyczny – dzięki podwyższonej odporności obudowy i ekranu na agresywne środki czyszczące oraz oleje
- Stacje rozdzielcze, szafy sterownicze, czujniki i moduły I/O
Dzięki wykonaniu zgodnemu z normą DIN EN 61076-2-101, przewód jest kompatybilny z szeroką gamą urządzeń automatyki. Odporność na niskie i wysokie temperatury pracy (-40°C do +80°C w stanie stałym) oraz duża liczba cykli zgięcia sprawiają, że przewód nadaje się do pracy zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Zalety techniczne i bezpieczeństwo instalacji – przewód M12 ekranowany
- Pozłacane styki – pewny i trwały styk elektryczny
- Odporność mechaniczna i ochrona przed promieniami UV – możliwość stosowania również w wymagających warunkach zewnętrznych
- Ekran o pokryciu 85% – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Tworzywo wolne od halogenów, bezołowiowe, odporne na płomień
- Zabezpieczenie przeciwwstrząsowe – bezpieczny montaż nawet w środowisku o dużych wibracjach
Budowa i konstrukcja – specyfikacja M12 Interbus 7000-14271-7991000
Złącze wyposażone zostało w kątowy korpus z tworzywa sztucznego o wysokiej odporności chemicznej, metalowy gwint M12 x 1 pokryty niklem oraz wytrzymały przewód PUR o zwiększonej elastyczności. Oplot ekranujący z ocynowanej miedzi oraz zastosowane normy wykonania gwarantują długotrwałą niezawodność i bezpieczeństwo użytkowania.
Produkt spełnia wymogi nowoczesnych instalacji przemysłowych i pozwala na szybkie, bezproblemowe podłączanie urządzeń w rozbudowanych systemach automatyki, nawet w trudnych warunkach środowiskowych.
