Ethernet CAT5e
Męski prosty
RJ45, 8-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |

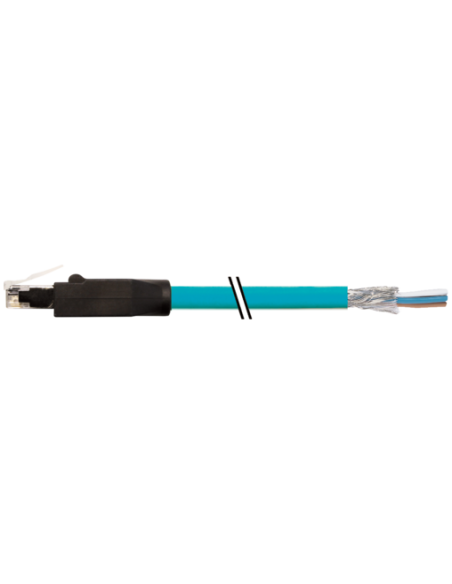

RJ45 męski ekranowany z kablami – przewód Ethernet CAT5e Gigabit 7700-74118-S4W0500
RJ45 męski 0° ekranowany z kablami to specjalistyczne rozwiązanie dedykowane do przemysłowych zastosowań sieciowych, gdzie wymagana jest wydajna i stabilna transmisja danych w standardzie Gigabit Ethernet. Przewód o długości 5 metrów doskonale sprawdzi się zarówno w szafach sterowniczych, jak i na liniach produkcyjnych, gwarantując niezawodną komunikację pomiędzy urządzeniami.
Kabel Ethernet CAT5e – wydajność i niezawodność połączenia RJ45
Produkt wyposażony jest w złącze RJ45 męskie, ekranowane, o prostym układzie pinów (8 pinów) oraz trwały kabel z wysokiej jakości powłoką ochronną. Dzięki zastosowaniu standardu CAT5e możliwe jest przesyłanie danych z szybkością do 1 Gbit/s, co znajduje zastosowanie w nowoczesnych systemach automatyki, monitoringu oraz w sieciach komputerowych.
Złącze posiada blokadę zatrzaskową, co gwarantuje pewne i stabilne połączenie oraz łatwość montażu. Całość jest dodatkowo chroniona przez ekranowanie, co minimalizuje ryzyko zakłóceń elektromagnetycznych i wpływa na większą niezawodność transmisji danych.
Właściwości konstrukcyjne i zalety złącza RJ45 – parametry techniczne
- Standard transmisji: Ethernet CAT5e (Gigabit)
- Długość przewodu: 5 m
- Przewód ekranowany – ochrona przed zakłóceniami elektromagnetycznymi
- Materiał powłoki: TPE (bez halogenów i FCKW, bezołowiowe)
- Materiał żył: Skrętka miedziana, ocynowana
- Wytrzymałość mechaniczna: odporność na oleje, chemikalia oraz płomień
- Stopień ochrony połączenia: IP20
- Zakres temperatur pracy: od -40°C do +80°C (dla kabla), do +85°C (dla złącza)
- 8 żył o przekroju 24 AWG
- Kolor izolacji przewodu: niebieski
- Przemyślana budowa przewodu (skrętka, foliowanie, pełne ekranowanie)
Zastosowania przewodu RJ45 ekranowanego w przemyśle i automatyce
RJ45 męski 0° ekranowany z kablami znajduje szerokie zastosowanie w:
- połączeniach urządzeń automatyki przemysłowej,
- sieciach komputerowych i serwerowniach,
- systemach sterowania maszyn,
- systemach monitoringu wizyjnego IP,
- aplikacjach wymagających szybkiej i stabilnej transmisji danych,
- połączeniach sieciowych zgodnych ze standardami Ethernet Gigabit.
Produkt jest szczególnie polecany w miejscach, gdzie występują trudne warunki pracy (obecność olejów, chemikaliów, podwyższone temperatury) oraz tam, gdzie niezbędna jest wysoka jakość i niezawodność sygnału.

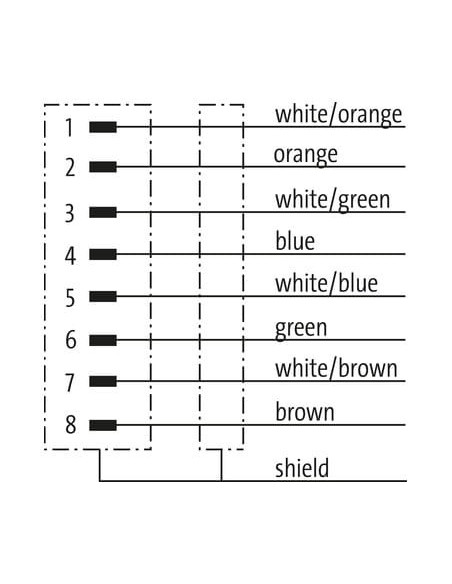

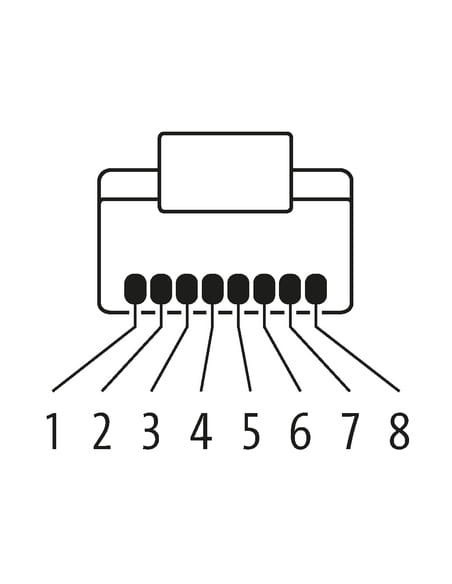

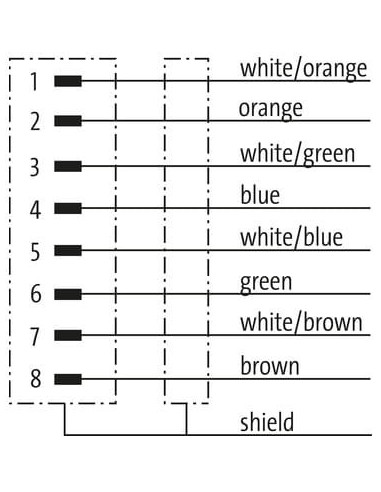

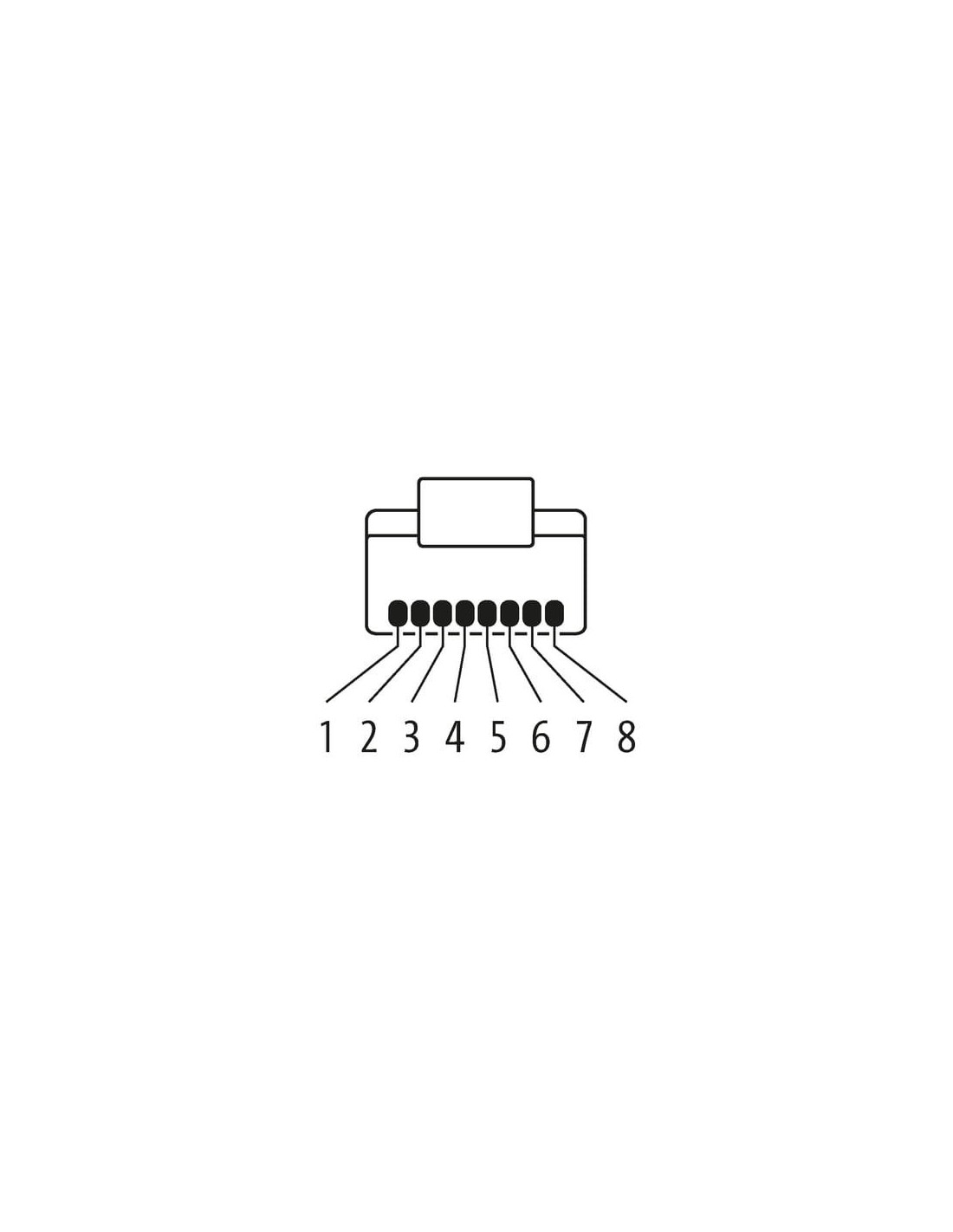

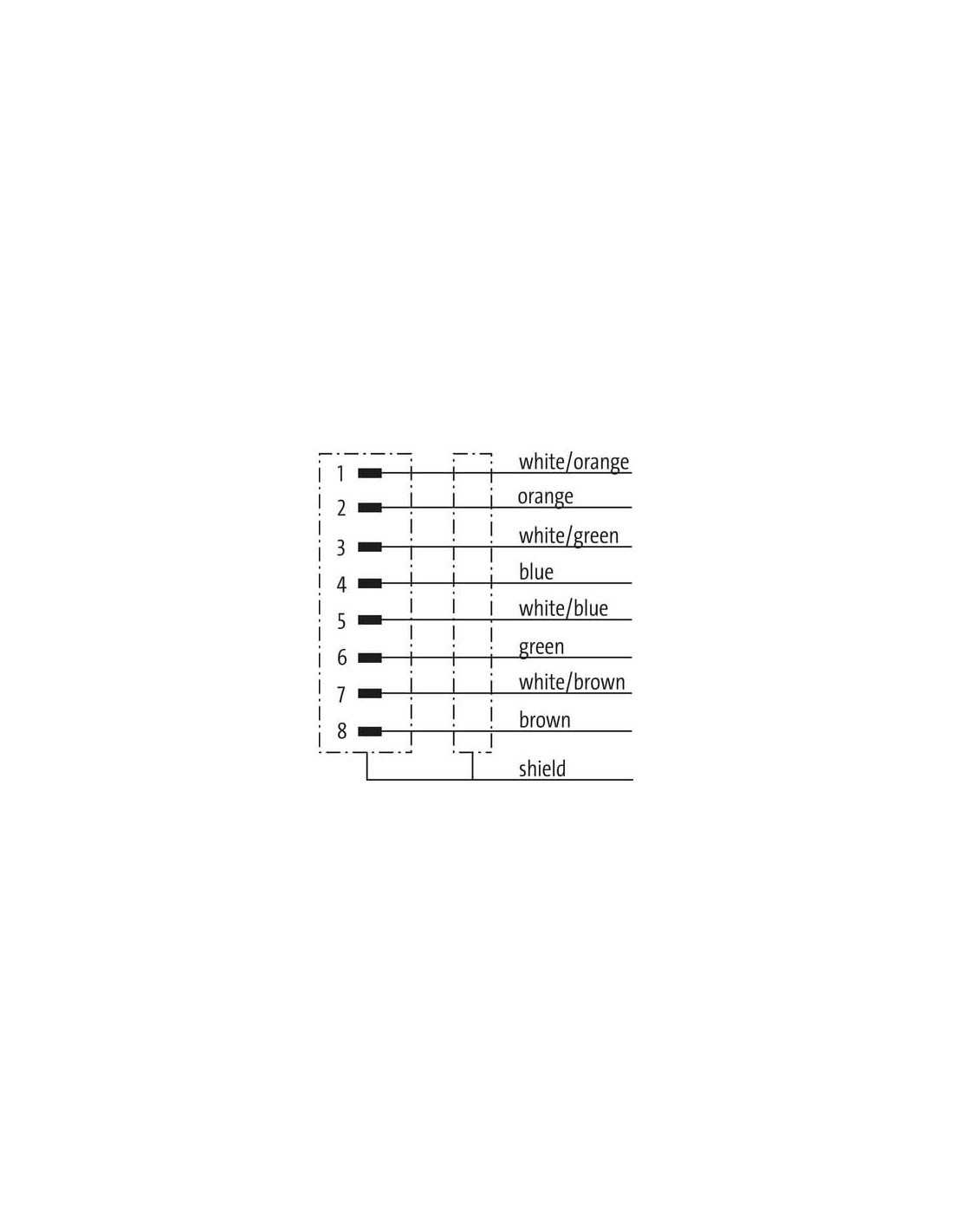

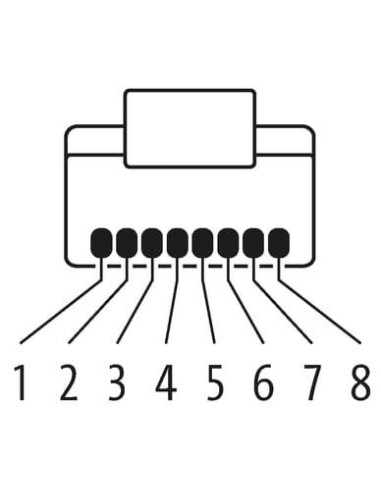

Budowa i schemat podłączenia przewodu RJ45 męski 0°
Przewód wyposażony jest w osiem żył opisanych według kodowania kolorów w standardzie T568B: white/orange, orange, white/green, blue, white/blue, green, white/brown, brown. Pełne ekranowanie oraz solidna budowa zapewniają odporność na zakłócenia.
Podsumowanie
RJ45 męski 0° ekranowany z kablami CAT5e to uniwersalne, wytrzymałe i wydajne rozwiązanie dla wszystkich, którzy potrzebują stabilnych połączeń sieciowych w wymagających warunkach przemysłowych. Duży zakres temperatur pracy, odporność na uszkodzenia mechaniczne i chemikalia oraz łatwość montażu sprawiają, że przewód ten doskonale sprawdzi się w najbardziej wymagających instalacjach.
