PROFIBUS
Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

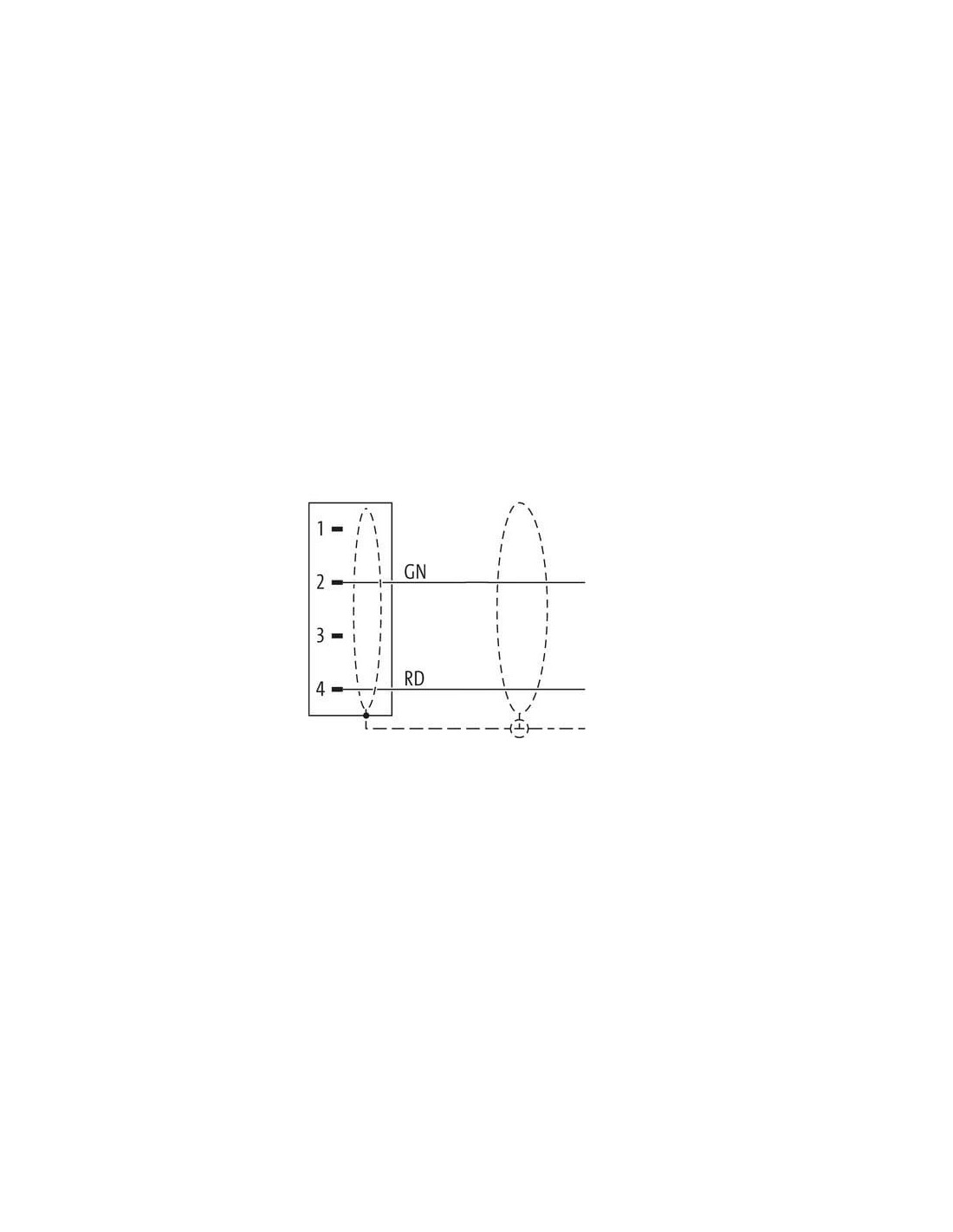

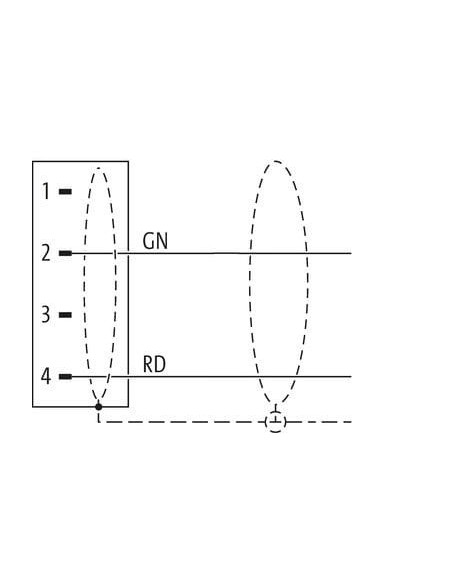

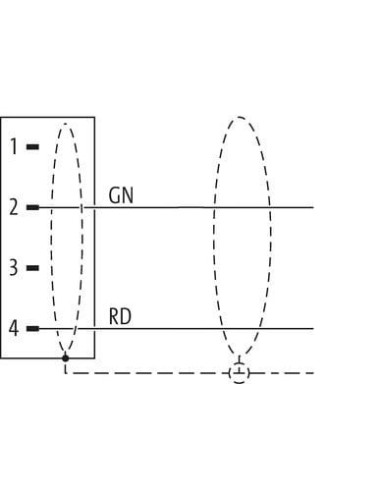

| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

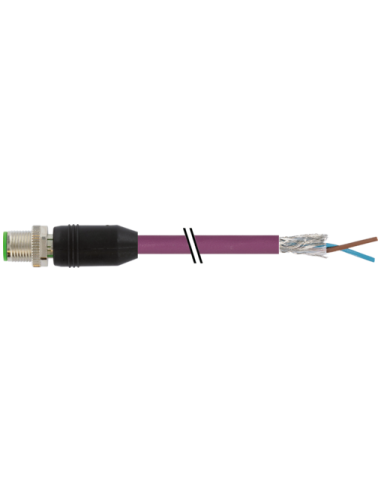

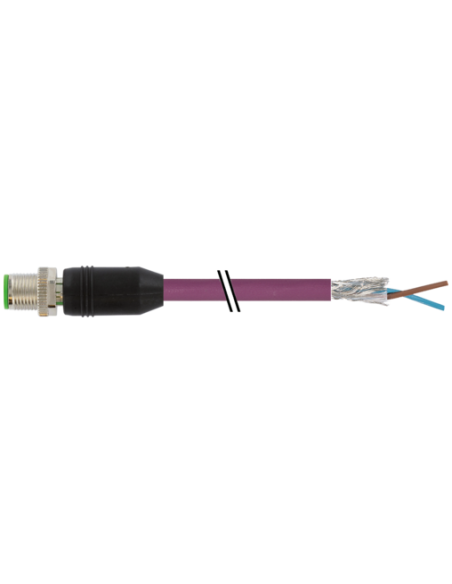

Złącze M12 męskie, proste, z wolnym końcem kabla – PROFIBUS 7000-14051-8410150
Złącze M12 męskie, proste z wolnym końcem kabla to wysokiej jakości komponent przeznaczony do przemysłowych systemów komunikacji, szczególnie do aplikacji wymagających niezawodnej transmisji danych w sieciach PROFIBUS. Prosta wersja z zakończeniem kablem PUR o długości 1,5 m gwarantuje trwałość oraz wszechstronność montażu w różnorodnych środowiskach przemysłowych.
Zalety i typowe zastosowania złącza M12 PROFIBUS
Złącza M12 w standardzie PROFIBUS są szeroko stosowane w automatyce przemysłowej, systemach sterowania, maszynach produkcyjnych oraz instalacjach przemysłowych, zapewniając pewne i szybkie połączenia sygnałowe. Produkt doskonale sprawdza się w aplikacjach, gdzie wymagana jest:
- Odporność na wstrząsy i drgania – specjalna konstrukcja oraz zabezpieczenie przeciwwstrząsowe.
- Wysoka klasa szczelności (IP65, IP66K, IP67) – ochrona przed pyłem i wilgocią, odpowiednia do trudnych warunków przemysłowych.
- Wysoka odporność chemiczna – dzięki zastosowaniu obudowy z tworzywa sztucznego oraz materiałów odpornych na oleje i substancje chemiczne.
- Pewna transmisja danych – wykonanie zgodne z wymaganiami standardu PROFIBUS, z ekranowaniem kabla oraz przewodami sygnałowymi.
Budowa i cechy szczególne złącza M12 męskiego PROFIBUS

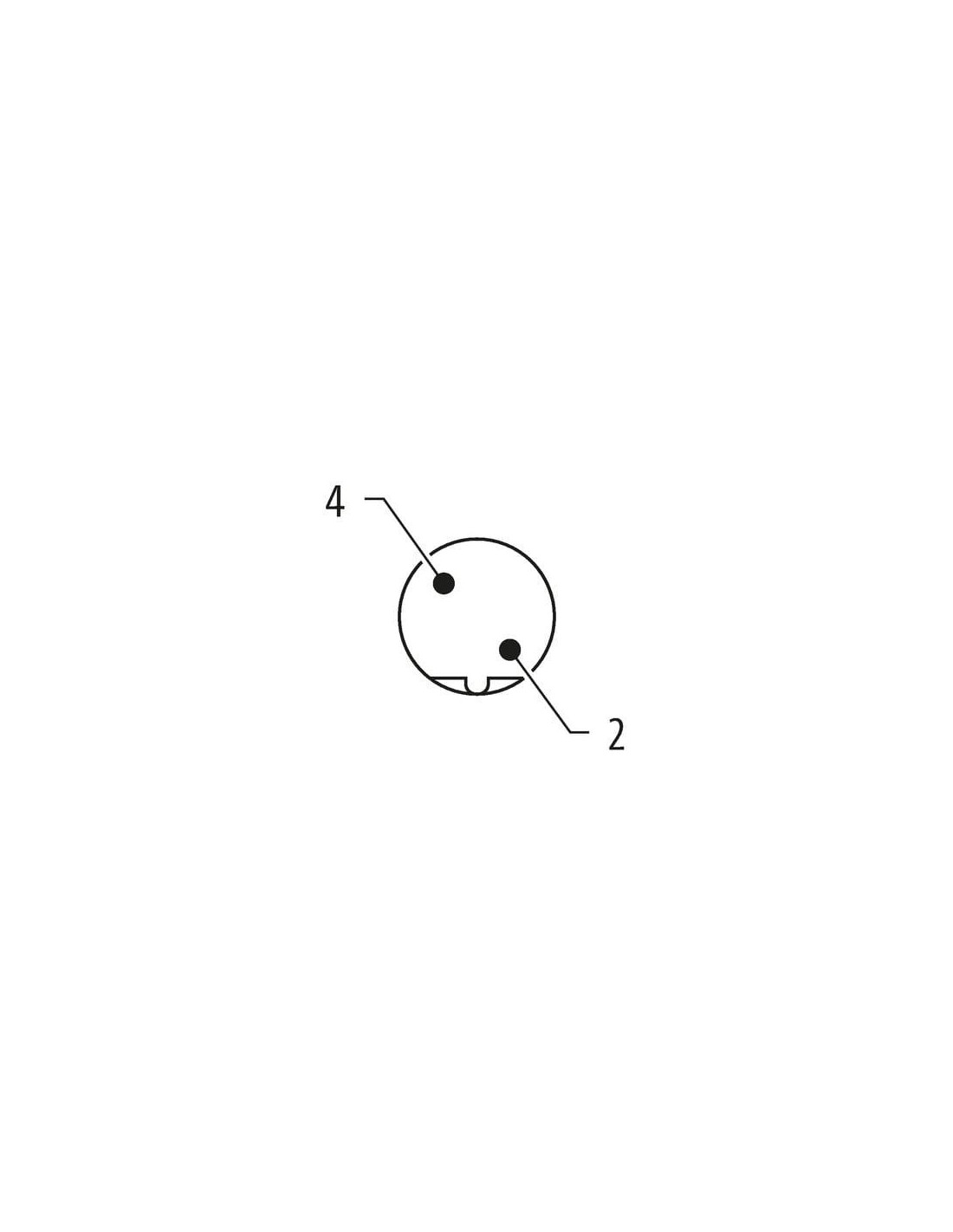

Złącze posiada 2-pinowy układ styku z kodowaniem B, zapewniającym zgodność ze standardami PROFIBUS. Obudowa z wysokiej jakości tworzywa sztucznego gwarantuje odporność na uszkodzenia mechaniczne i działanie czynników zewnętrznych. Połączenie złącza z przewodem realizowane jest poprzez stabilne przykręcenie (moment obrotowy 0,6 Nm), co zapewnia solidne i bezpieczne mocowanie.
- Gwint złącza: M12 x 1
- Kabel typu PUR – elastyczny, odporny na ścieranie, substancje chemiczne i oleje
- Kolor kabla: fioletowy – identyfikacja kabli PROFIBUS
- Ekran: oplot miedziany (ocynowany), 85% pokrycia
- Izolacja bezhalogenowa, wolna od ołowiu i kadmu – bezpieczna dla środowiska
Możliwości i korzyści zastosowania złącza M12 PROFIBUS z kablem
Stosowanie złączy M12 w aplikacjach PROFIBUS przynosi szereg korzyści, takich jak szybki montaż, niezawodna transmisja danych oraz elastyczność w konfiguracji połączeń. Produkt jest idealny w miejscach, gdzie wymagane są szybkie przyłączenia do urządzeń automatyki, czujników, siłowników oraz rozproszonych modułów systemów sterujących. Złącze, dzięki wysokiej jakości wykonania, minimalizuje ryzyko błędów transmisji oraz przestojów maszyn.
Instrukcje oraz wskazówki montażowe
Podczas instalacji należy chronić złącza przed nadmiernymi obciążeniami mechanicznymi (zaleca się mocowanie kabli opaskami) oraz przestrzegać zaleceń dotyczących promieni gięcia, aby zachować pełną szczelność systemu (ochrona IP). Możliwość stosowania różnych długości kabla umożliwia dopasowanie do indywidualnych potrzeb w danej aplikacji.
- Zakres temperatur pracy kabla: od -40°C do 80°C (dla stałej instalacji).
- Odporność na oleje, chemikalia, płomienie oraz ścieranie – dzięki zastosowaniu materiałów wysokiej jakości.
Złącze M12 PROFIBUS – niezawodność i szerokie zastosowanie przemysłowe
Złącze M12 męskie, proste przeznaczone do połączeń w systemach PROFIBUS znajduje zastosowanie w branży automatyki przemysłowej, obszarach automotive, robotyce, logistyce, maszynach produkcyjnych oraz wszędzie tam, gdzie liczy się trwałość, szczelność i niezawodność połączeń sygnałowych.
