PROFIBUS
Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |

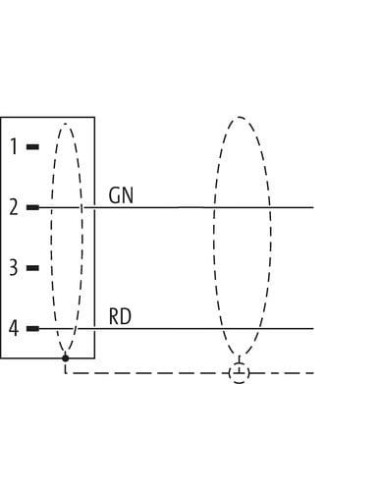

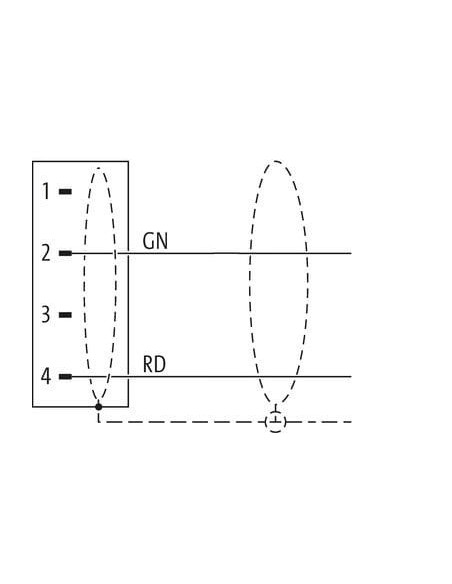

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

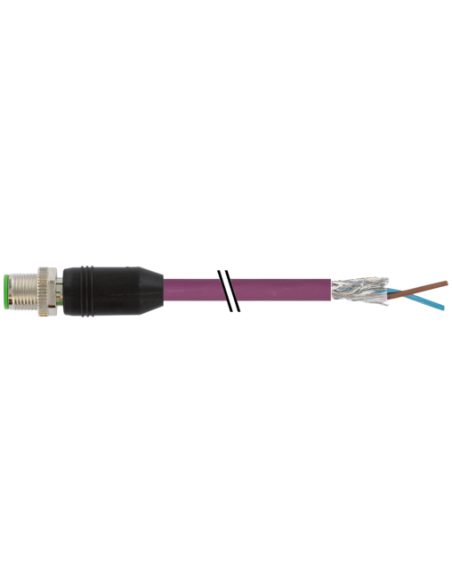

Złącze męskie M12 proste ekranowane b-cod. z kablem 0,3 m – PROFIBUS | Kod produktu: 7000-14051-8400030
Złącze męskie M12 proste ekranowane to wysokiej jakości element połączeniowy przeznaczony do zastosowań przemysłowych. Produkt jest kompatybilny ze standardem PROFIBUS i wyposażony w kabel o długości 0,3 metra zakończony wolnym końcem (free cable end). To rozwiązanie doskonale sprawdzi się w rozbudowanych instalacjach automatyki, sterowania i transmisji danych.
Zastosowanie złącza M12 ekranowanego – przemysł, automatyka, robotyka
Złącze M12 b-cod. ekranowane wykorzystywane jest wszędzie tam, gdzie kluczowe są niezawodne i stabilne połączenia sygnałowe w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych. Dzięki solidnej budowie oraz zaawansowanemu ekranowaniu produkt zapewnia doskonałą ochronę przesyłanych sygnałów przed zakłóceniami zewnętrznymi, co jest niezwykle istotne w systemach PROFIBUS oraz innych przemysłowych sieciach komunikacyjnych.
- Typowe zastosowania:
- automatyka przemysłowa
- instalacje maszyn i linii produkcyjnych
- węzły sieci PROFIBUS
- systemy sterowania i monitoringu
- środowiska o wysokich wymaganiach EMC
Cechy techniczne i zalety złącza M12 b-cod. ekranowanego
Złącze męskie M12 posiada prostą konstrukcję, 2 piny, kodowanie typu B oraz ekranowanie, co pozwala na skuteczne zabezpieczenie sygnałów przed interferencjami. Wysokiej jakości materiały wykonania, takie jak PUR i TPE-V, zapewniają odporność chemiczną oraz wytrzymałość mechaniczną, nawet w trudnych warunkach środowiskowych.
- Obudowa z wytrzymałego tworzywa sztucznego o doskonałej odporności na oleje i środki chemiczne.
- Kabel w kolorze fioletowym (izolacja PUR) gwarantuje odporność na ścieranie i elastyczność.
- Ekran kabla: oplot miedziany, ocynowany, zwiększa niezawodność transmisji danych.
- Stopień ochrony IP65, IP66K, IP67 – idealny do pracy w wymagających aplikacjach przemysłowych.
- Końcówki sygnałowe pozłacane – odporność na korozję i długotrwałe, stabilne połączenie.
- Odporność na płomień wg UL 1581 oraz IEC 60332-2-2.
Budowa i funkcjonalność złącza M12 – dane konstrukcyjne
Złącze wyposażone jest w gwint M12 x 1, a prosta konstrukcja ułatwia szybkie i pewne przykręcenie oraz montaż. Kabel dwużyłowy o oznaczeniu kolorystycznym (czerwony, zielony), wysokiej elastyczności oraz odporności na czynniki mechaniczne i środowiskowe, pozwala na wielokrotne użytkowanie nawet w ruchomych aplikacjach.
- Dopuszczalny zakres temperatur pracy: od -25°C do +85°C (zależnie od jakości kabla)
- Nominalny prąd na styk: do 4A
- Moment dokręcania: 0,6 Nm
- Wytrzymałość na zginanie: nawet 5 milionów cykli dla aplikacji ruchomych (C-track)
Korzyści i możliwości wykorzystania złącza M12 PROFIBUS
Złącze proste M12 b-cod. ekranowane stanowi niezawodne rozwiązanie zarówno dla nowych instalacji, jak i podczas modernizacji istniejących systemów przemysłowych, wymagających efektywnej, nieprzerywanej komunikacji. Dzięki elastyczności kabla oraz wysokiej odporności na środki chemiczne i oleje, produkt zapewnia długotrwałe, bezawaryjne użytkowanie nawet w najbardziej wymagających warunkach zakładów produkcyjnych i maszynowych.
Złącze męskie M12 proste ekranowane b-cod. z kablem to sprawdzony wybór dla profesjonalnych zastosowań w automatyce, robotyce, przemyśle maszynowym oraz infrastrukturze sterowania.
Polecamy także inne produkty z kategorii: Transmisja danych »
