PROFIBUS
Żeński proste
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

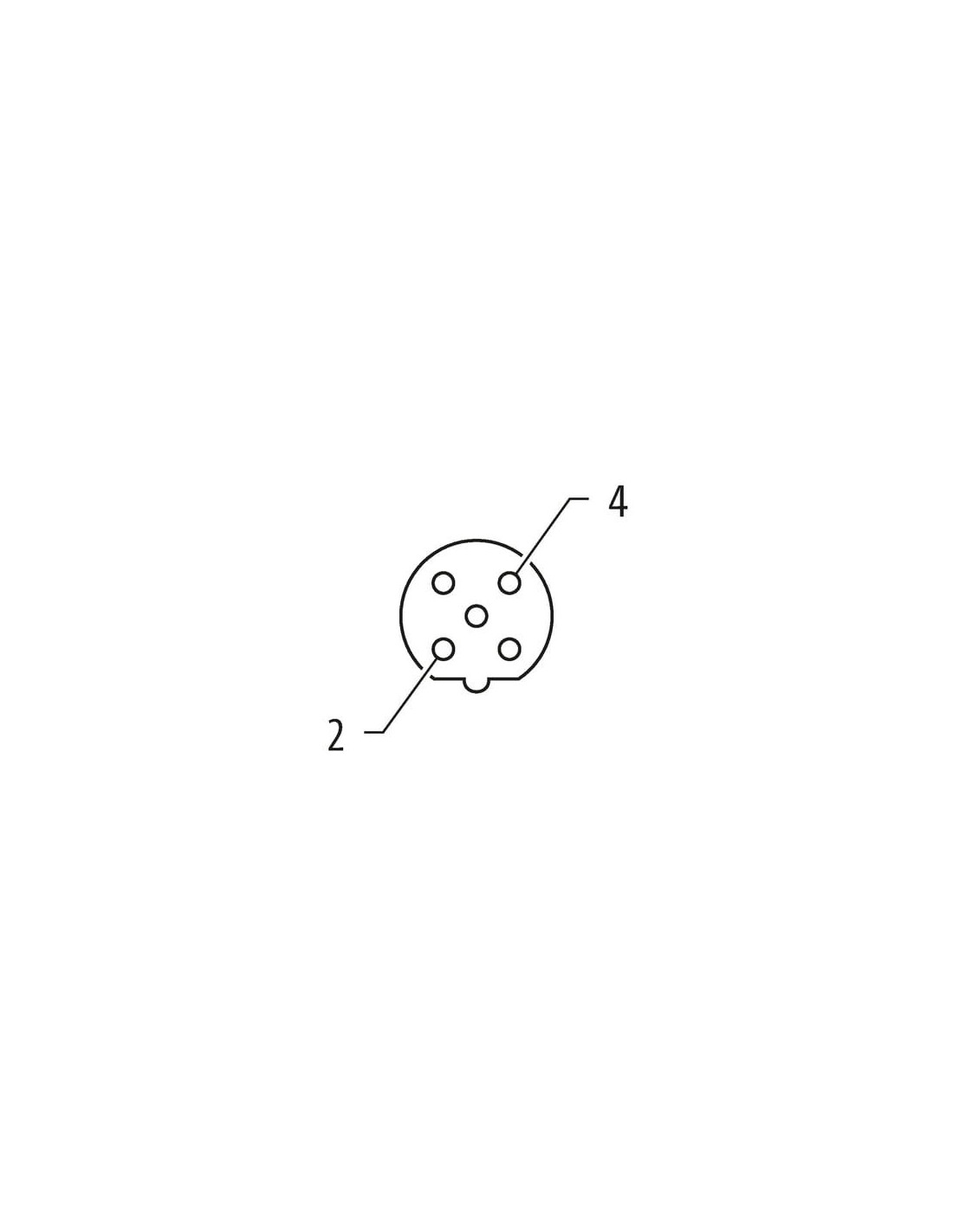

| Liczba biegunów | 2 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

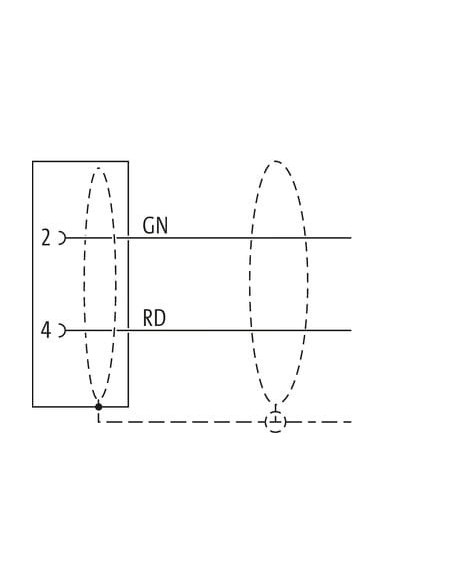

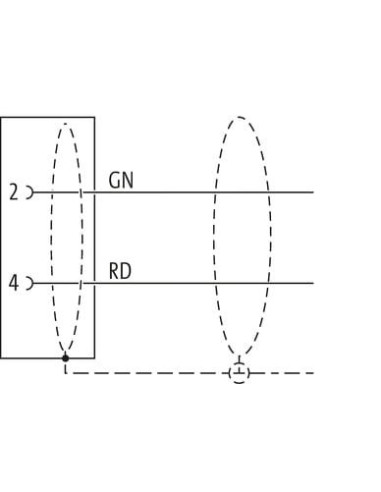

| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

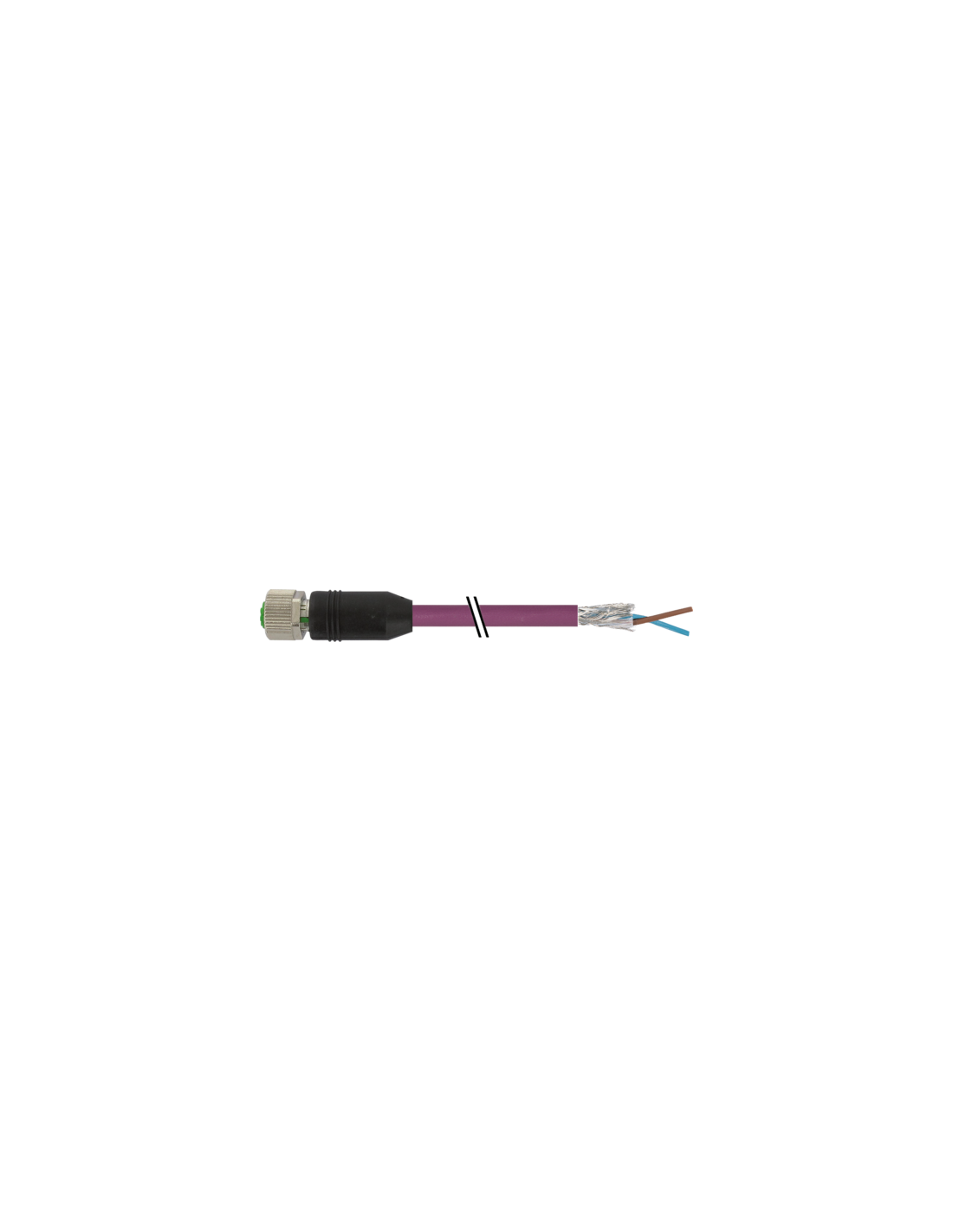

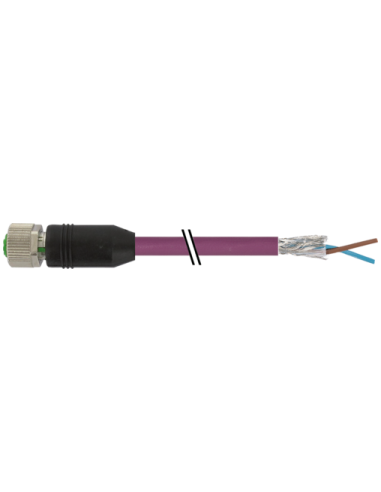

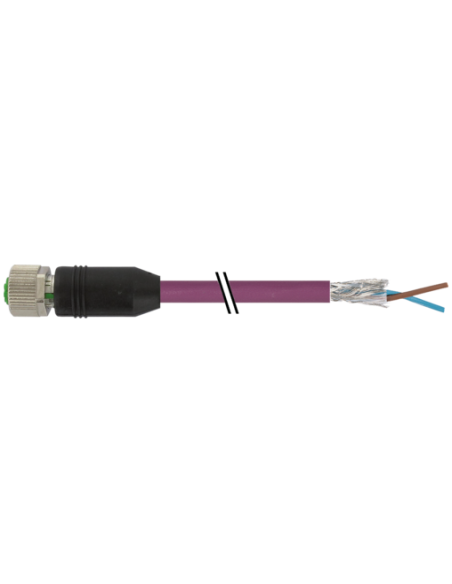

Złącze żeńskie M12 proste ekranowane B-coded z kablem – PROFIBUS, 8 m, 7000-14061-8400800
Złącze żeńskie M12 ekranowane z kablem o długości 8 metrów to wysokiej jakości komponent dedykowany do przemysłowych systemów komunikacyjnych, w szczególności do sieci PROFIBUS. Zapewnia niezawodne połączenie w trudnych warunkach przemysłowych dzięki solidnej konstrukcji oraz odporności na czynniki zewnętrzne.
Zastosowanie złączy M12 ekranowanych – Przemysł, automatyka, robotyka
Złącze M12 z kodowaniem B i dwiema pozłacanymi pinami zapewnia skuteczną komunikację w systemach automatyki przemysłowej, na liniach produkcyjnych, w maszynach CNC, aplikacjach robotycznych oraz w instalacjach wymagających szybkiego i stabilnego przesyłu danych. Produkt sprawdzi się również jako trwałe połączenie w środowiskach narażonych na obecność olejów, smarów czy środków chemicznych.
Właściwości techniczne złącza M12 z kablem
- Długość kabla: 8 metrów
- Typ złącza: Proste, żeńskie, kodowanie B (B-coded)
- Ekranowanie: Oplot miedziany ocynowany (ochrona przed zakłóceniami elektromagnetycznymi)
- Stopień ochrony: IP65, IP66K, IP67 – odporność na pył i wilgoć
- Przewody: 2 żyły (czerwony, zielony), skrętka miedziana, 24 AWG
- Izolacja przewodów: Bezołowiowa, bezhalogenowa, wolna od FCKW i silikonu
- Wytrzymałość mechaniczna: Wysoka odporność na zginanie, promień gięcia dostosowany do zastosowań ruchomych i stacjonarnych
- Temperatura pracy: -25°C do 85°C (przy złączu), -40°C do 80°C (kabel – praca stała)
- Materiał płaszcza kabla: TPE-V (odporność na oleje, chemikalia, ścieranie)
Korzyści stosowania złącza M12 PROFIBUS z kablem
Stosowanie ekranowanego złącza M12 PROFIBUS gwarantuje:
- Wysoce niezawodne połączenie sygnałowe nawet w środowiskach przemysłowych o dużym natężeniu zakłóceń elektromagnetycznych.
- Odporność na warunki zewnętrzne oraz szeroki zakres temperatur i wilgotności.
- Szybką i bezproblemową instalację dzięki prostemu mocowaniu oraz wygodnemu zakończeniu kabla (wolne końce do dalszego połączenia systemowego).
- Możliwość użycia w ruchomych aplikacjach – przewód odporny na wielokrotne zginanie (do 5 milionów cykli).
- Dostosowanie do wymogów przemysłowych standardów oraz zgodność z normą DIN EN 61076-2-101 (M12).
Typowe zastosowania złącza M12 kodowanie B ekranowanego
- Systemy sterowania i komunikacji PROFIBUS
- Automatyka przemysłowa – linie produkcyjne, maszyny, stanowiska montażowe
- Infrastruktura przemysłowa – robotyka, transport, automatyka budynkowa
- Modernizacja istniejących układów sterowania, rozbudowa sieci danych
- Zastosowania wymagające wysokiej odporności na zakłócenia i agresywne środowiska pracy
Złącze zostało wyposażone w wysokiej jakości pozłacane zaciski, co gwarantuje długą żywotność i niezawodny kontakt elektryczny. Kabel w kolorze fioletowym umożliwia szybką identyfikację wśród innych przewodów i instalacji.
Produkt 7000-14061-8400800 łączy w sobie niezawodność, solidność oraz kompatybilność z systemami PROFIBUS, spełniając wysokie standardy stosowane w automatyce i przemyśle.
