Ethernet CAT5
Męski 90°
M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

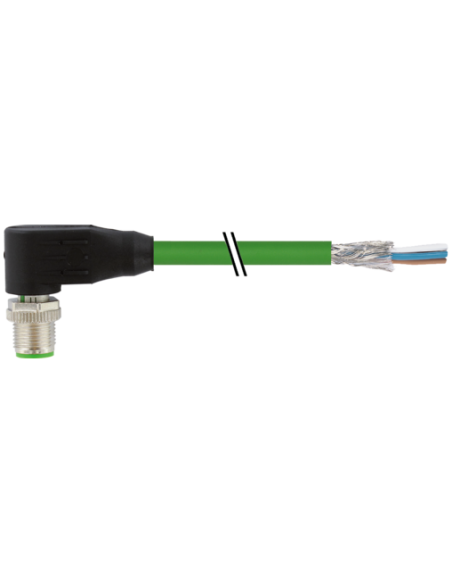

Konektor M12 męski kątowy – Ethernet CAT5 do zastosowań przemysłowych
Konektor M12 męski kątowy o kodzie produktu 7000-14561-7940500 to specjalistyczny przewód przeznaczony do przemysłowych aplikacji sieciowych Ethernet. Kątowa wersja z 4-pinowym złączem o kodowaniu D umożliwia montaż w trudno dostępnych miejscach oraz efektywne prowadzenie instalacji, nawet przy ograniczonej przestrzeni na panelu lub w maszynach.
Zastosowanie konektora M12 kątowego – sieci Ethernet w przemyśle
Konektor ten został zaprojektowany do transmisji danych Ethernet w standardzie CAT5 (Class D, ISO/IEC 11801:2002, EN 50173-1), co pozwala na stabilną komunikację w sieciach Fast Ethernet o przepustowości do 100 Mbit/s. Sprawdzi się przede wszystkim w:
- Automatyce przemysłowej
- Systemach sterowania maszynami
- Inteligentnych liniach produkcyjnych
- Infrastrukturze sieciowej w trudnych warunkach środowiskowych
- Pojazdach i urządzeniach mobilnych wymagających odporności na wibracje i wilgoć
Najważniejsze cechy techniczne konektora M12 Ethernet
Do kluczowych cech wyróżniających ten przewód należą:
- Złącze M12, kodowanie D – standard przemysłowy kompatybilny z wieloma urządzeniami automatyki
- Kątowy wylot przewodu – idealny do instalacji w miejscach o ograniczonej przestrzeni
- Ochrona IP65, IP66K oraz IP67 – wysoka szczelność na pył i wodę oraz możliwość intensywnego czyszczenia
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi EMI (ekranowanie z miedzi plecionej, 85% pokrycia)
- Przewód o długości 5 m – do podłączenia urządzenia do szafy sterowniczej lub innej infrastruktury
- Wytrzymała powłoka PUR – odporność na oleje, substancje chemiczne oraz uszkodzenia mechaniczne
- Kolor zielony przewodu – umożliwia szybką identyfikację instalacji sieciowej
Budowa i odporność konektora M12 kątowego
Obudowa konektora została wykonana z odpornych na chemikalia i oleje tworzyw sztucznych, a metalowe elementy pokryte są warstwą niklu, co zapewnia długotrwałą ochronę przed korozją nawet w trudnych warunkach. Przewód charakteryzuje się wysoką odpornością na promieniowanie UV i spełnia restrykcyjne normy trudnopalności (UL 1581, IEC 60332-2-2).
Podczas instalacji należy chronić złącza przed nadmiernymi naprężeniami mechanicznymi oraz zachować zalecany promień gięcia przewodu, aby zapewnić ciągłość ochrony klasy IP.

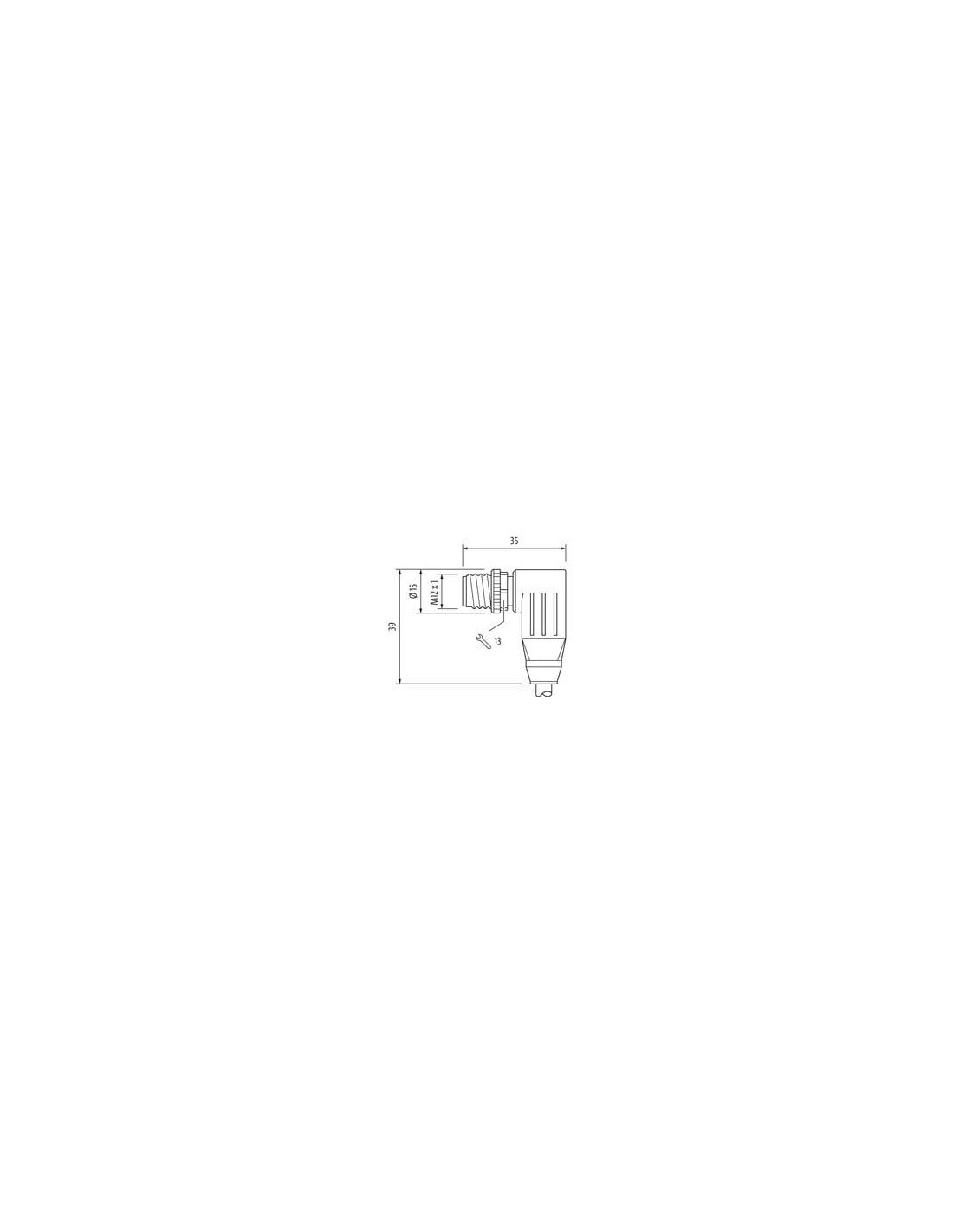

Konektor M12 Ethernet – schemat połączeń i przeznaczenie

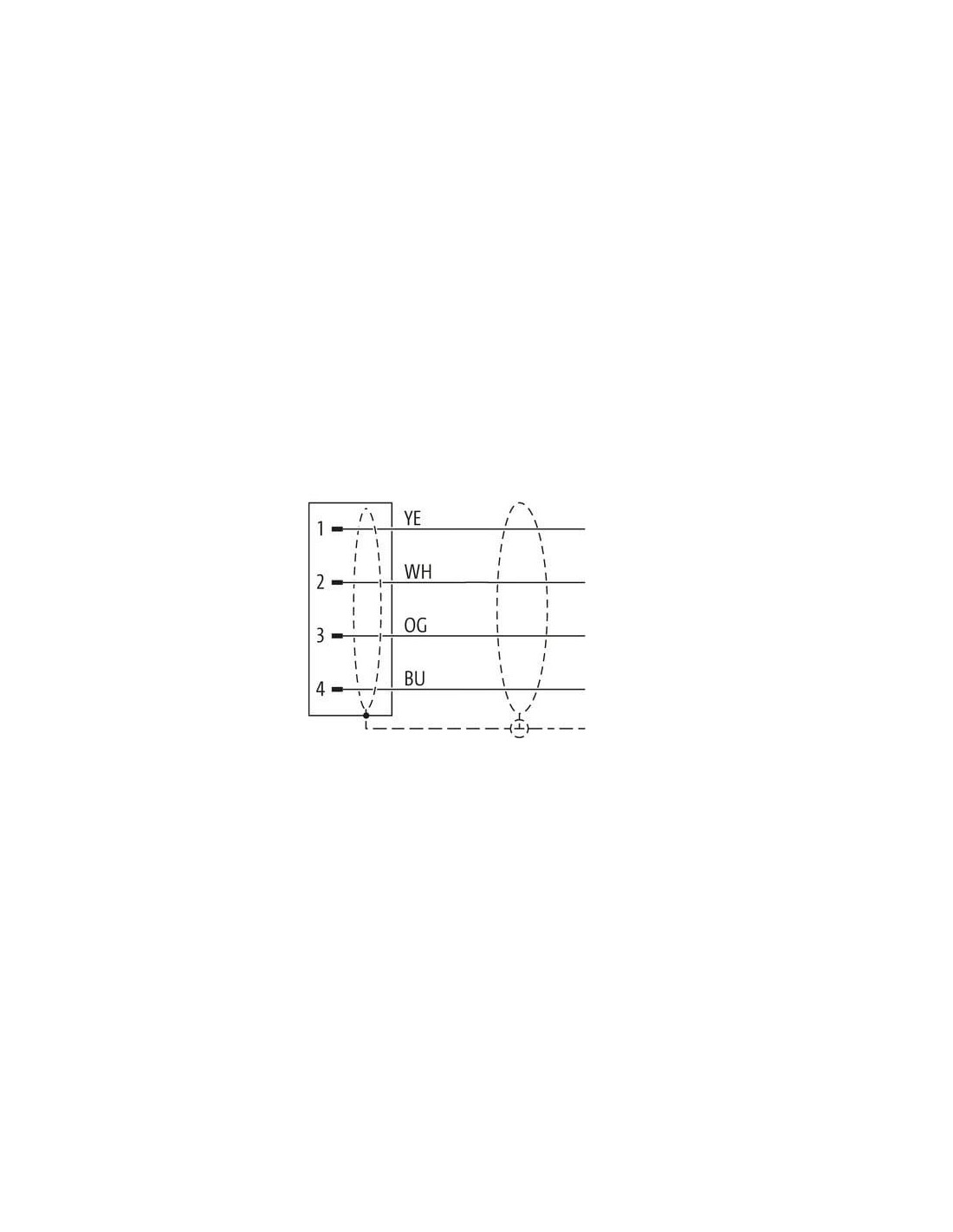

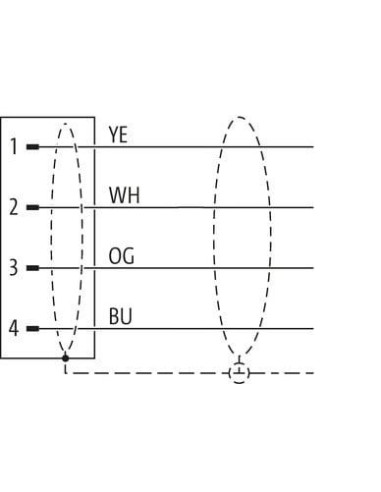

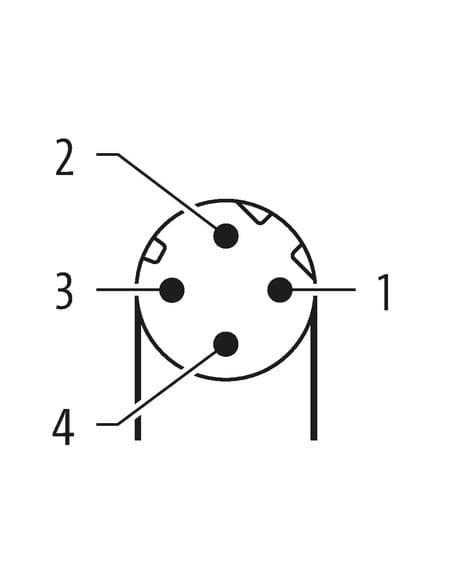

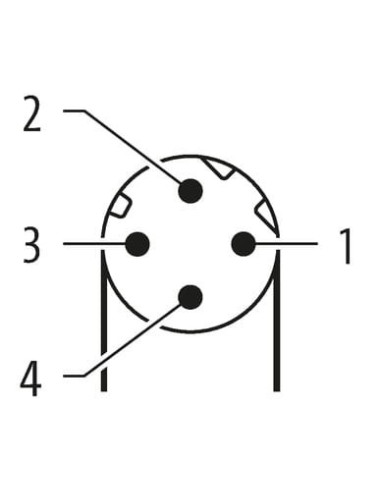

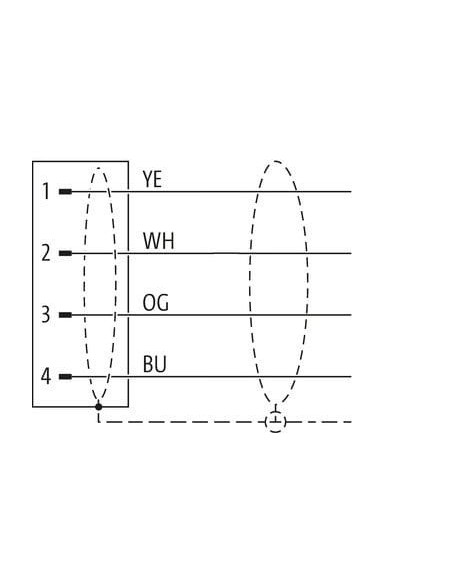

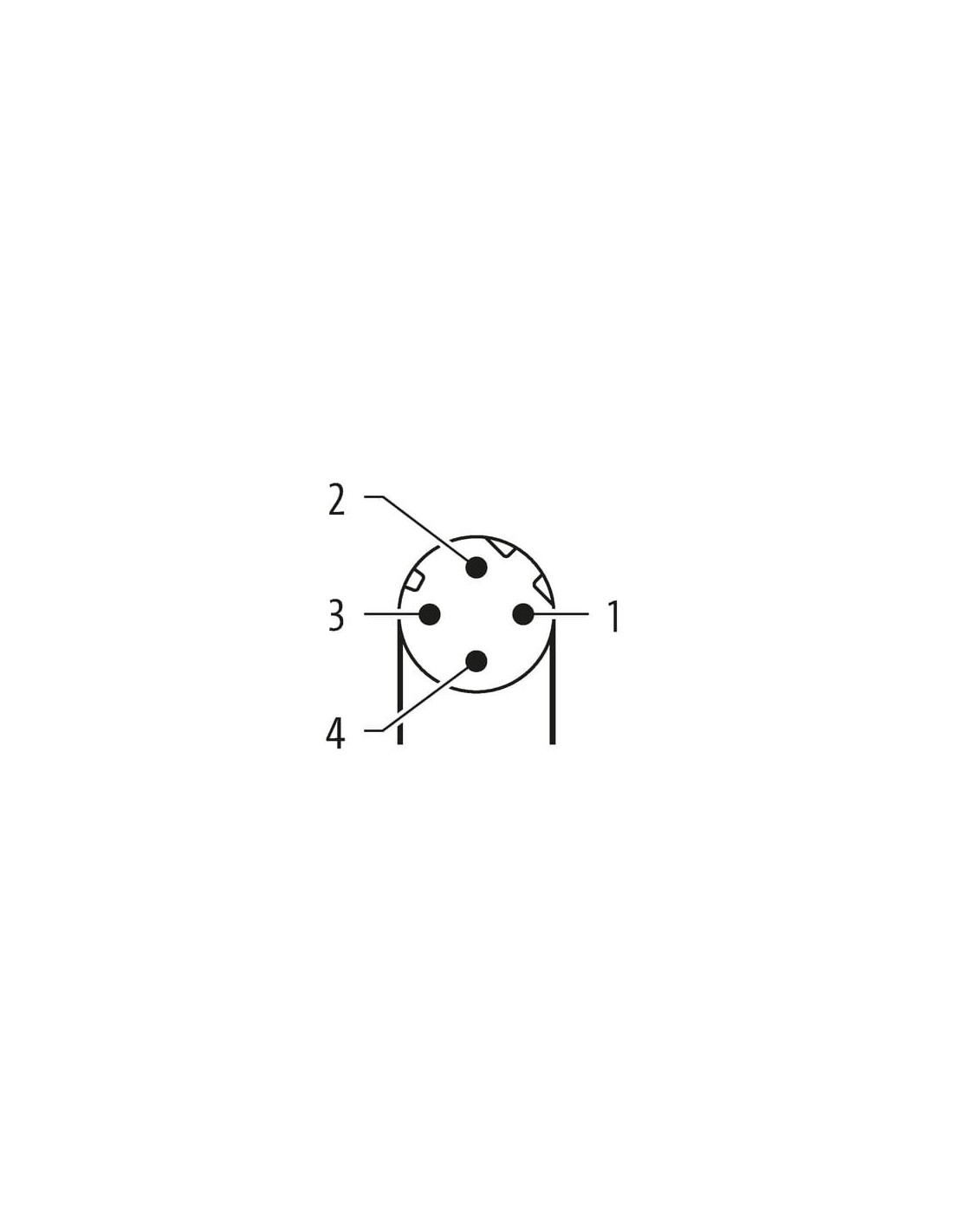

Produkt posiada końcówkę z jednej strony zakończoną wolnym przewodem (free cable end), co umożliwia indywidualne podłączenie. Kolory żył przewodu to: biały (WH), żółty (YE), niebieski (BU), pomarańczowy (OG). Szczegółowe oznaczenia przypisane są do odpowiednich pinów zgodnie z dokumentacją producenta.
Zalety stosowania złączy M12 w instalacjach Ethernet
- Niezawodność transmisji danych w warunkach przemysłowych
- Łatwa integracja z systemami automatyki, sterownikami PLC oraz urządzeniami sensorowymi
- Prosta konserwacja i szybki serwis dzięki standaryzowanym połączeniom
- Bezpieczeństwo eksploatacji i odporność na trudne warunki środowiskowe
Konektor M12 męski kątowy, kod D to sprawdzone rozwiązanie do realizacji wydajnych, trwałych i bezpiecznych połączeń Ethernetowych w każdej nowoczesnej instalacji przemysłowej.
