DeviceNet, CANopen
Żeński proste
M12, 5-piny
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

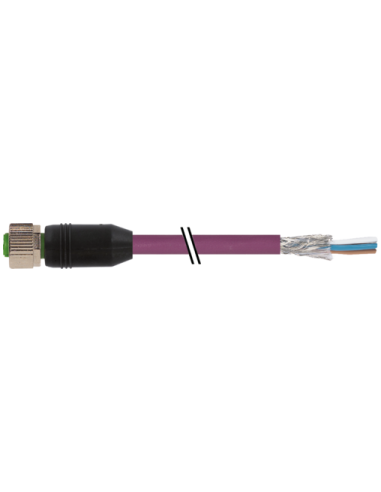

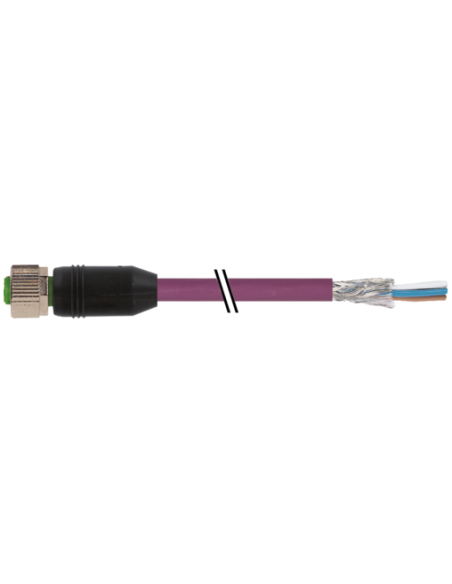

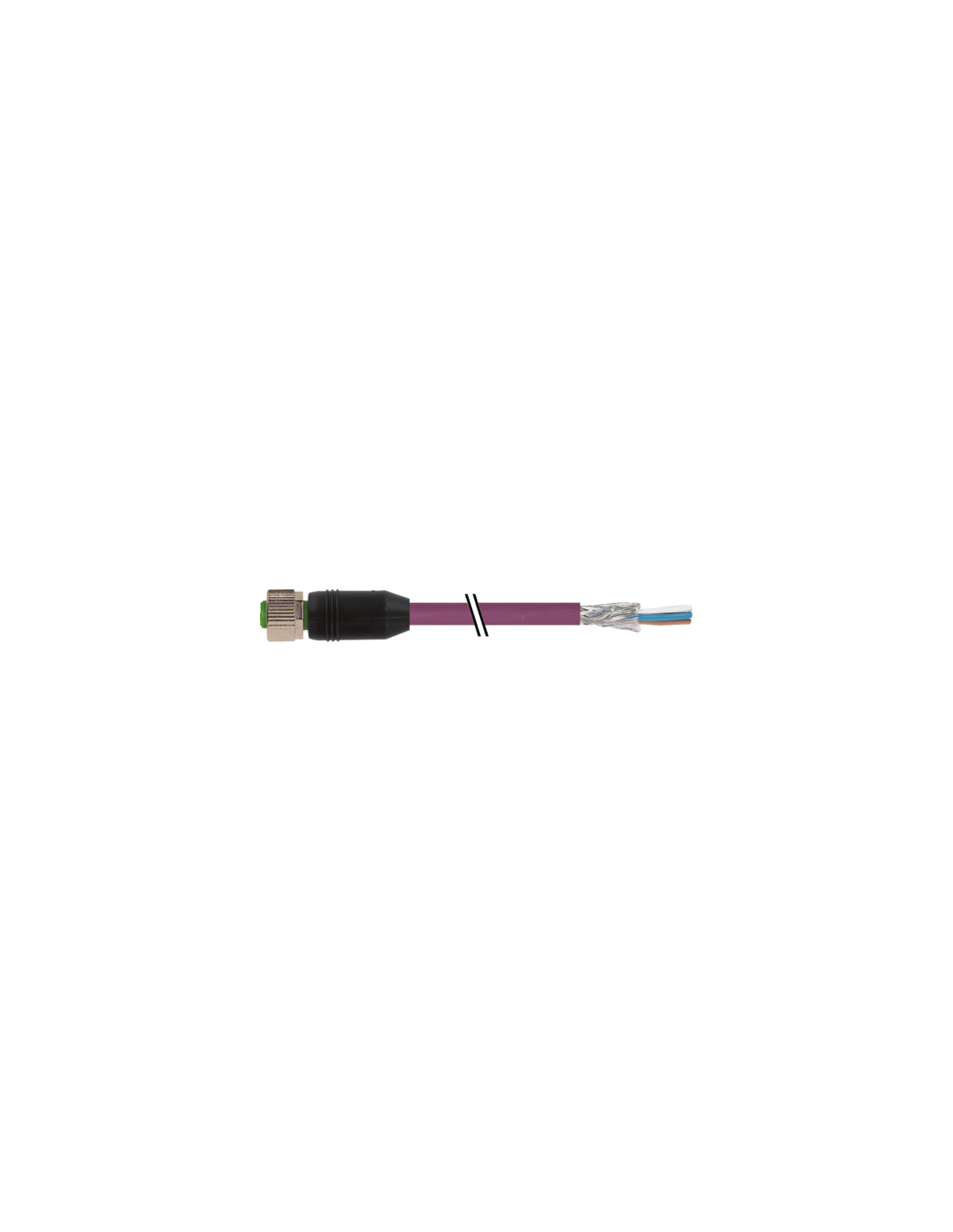

Konektor M12 żeński prosty z wolnym końcem kabla – 7000-13225-8030060
Konektor M12 żeński prosty z wolnym kablem to niezawodne rozwiązanie do przemysłowych zastosowań automatyki. Produkt jest zgodny ze standardami DeviceNet i CANopen, co zapewnia wysoką kompatybilność w systemach komunikacji przemysłowej. Model o numerze 7000-13225-8030060 został wyposażony w 5-pinowe złącze oraz oznaczenie kodowania A, co umożliwia jego uniwersalne zastosowanie w sieciach przemysłowych.
Najważniejsze zalety konektora M12 z wolnym końcem kabla
- Wysoka odporność mechaniczna i chemiczna – obudowa wykonana z materiału PUR gwarantuje odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Stopień ochrony IP65/IP66K/IP67 – konektor jest całkowicie zabezpieczony przed kurzem i strumieniami wody, co pozwala na pracę w trudnych warunkach przemysłowych.
- Uniwersalne zastosowanie – idealny do pracy w automatyce, robotyce, systemach transportowych, maszynach produkcyjnych czy układach zasilających.
- Wysoka odporność temperaturowa – zakres temperatur pracy od -40°C do 85°C (w zależności od trybu pracy) sprawia, że złącze sprawdza się w zarówno w środowiskach zimnych, jak i gorących.
- Bezhalogenowy, wolny od ołowiu i FCKW – przewód spełnia wymagania środowiskowe i jest bezpieczny w użytkowaniu.
Typowe zastosowania konektora M12 żeńskiego z wolnym kablem
M12 5-pin z wolnym końcem kabla znajduje zastosowanie w wielu branżach przemysłowych, między innymi:
- Automatyka przemysłowa – połączenia czujników, siłowników oraz modułów I/O w szafach sterowniczych.
- Technika transportowa – podłączanie urządzeń w systemach przenośników i maszynach produkcyjnych.
- Instalacje maszynowe – elastyczne podłączanie maszyn i urządzeń wymagających niezawodnego połączenia sygnałowego i zasilania.
- Kontrola procesów i systemy bezpieczeństwa.
Budowa i właściwości techniczne przewodu konektora M12 żeńskiego
Przewód o długości 0,6 m, średnicy zewnętrznej 6,9 mm, wykonany z materiału PUR odpornego na ścieranie, zginanie oraz działanie chemikaliów. Oplot miedziany ocynowany zapewnia skuteczne ekranowanie (pokrycie 65%). Konstrukcja oparta na dwóch torach transmisyjnych – osobno dla danych i zasilania – umożliwia pracę nawet przy wysokich wymaganiach prądowych i sygnałowych.
Konektor 5-pinowy został standardowo zakodowany (A) i wyposażony w gwint montażowy M12 x 1, co zapewnia uniwersalność w montażu i połączeniach. Korpus konektora wykonany z niklowanego stopu cynku i uszczelniony uszczelką FKM gwarantuje długą żywotność nawet w wymagających aplikacjach.
Konektor M12 żeński prosty 7000-13225-8030060 – podsumowanie korzyści
- Niezawodność połączenia w trudnych warunkach środowiskowych.
- Elastyczność podłączenia – dzięki wolnemu końcowi można łatwo dostosować go do indywidualnych potrzeb instalacji.
- Bezpieczeństwo użytkowania dzięki wysokiej klasie szczelności, odporności na płomienie i uszkodzenia mechaniczne.
- Szerokie możliwości zastosowań zarówno w nowych instalacjach, jak i w modernizacji istniejących systemów.
Konektor M12 żeński prosty z wolnym kablem to optymalne rozwiązanie dla wymagających systemów automatyki i przemysłu, zapewniające stabilność, trwałość i bezpieczeństwo transmisji zarówno sygnałów, jak i zasilania.
