Interbus
Żeński proste

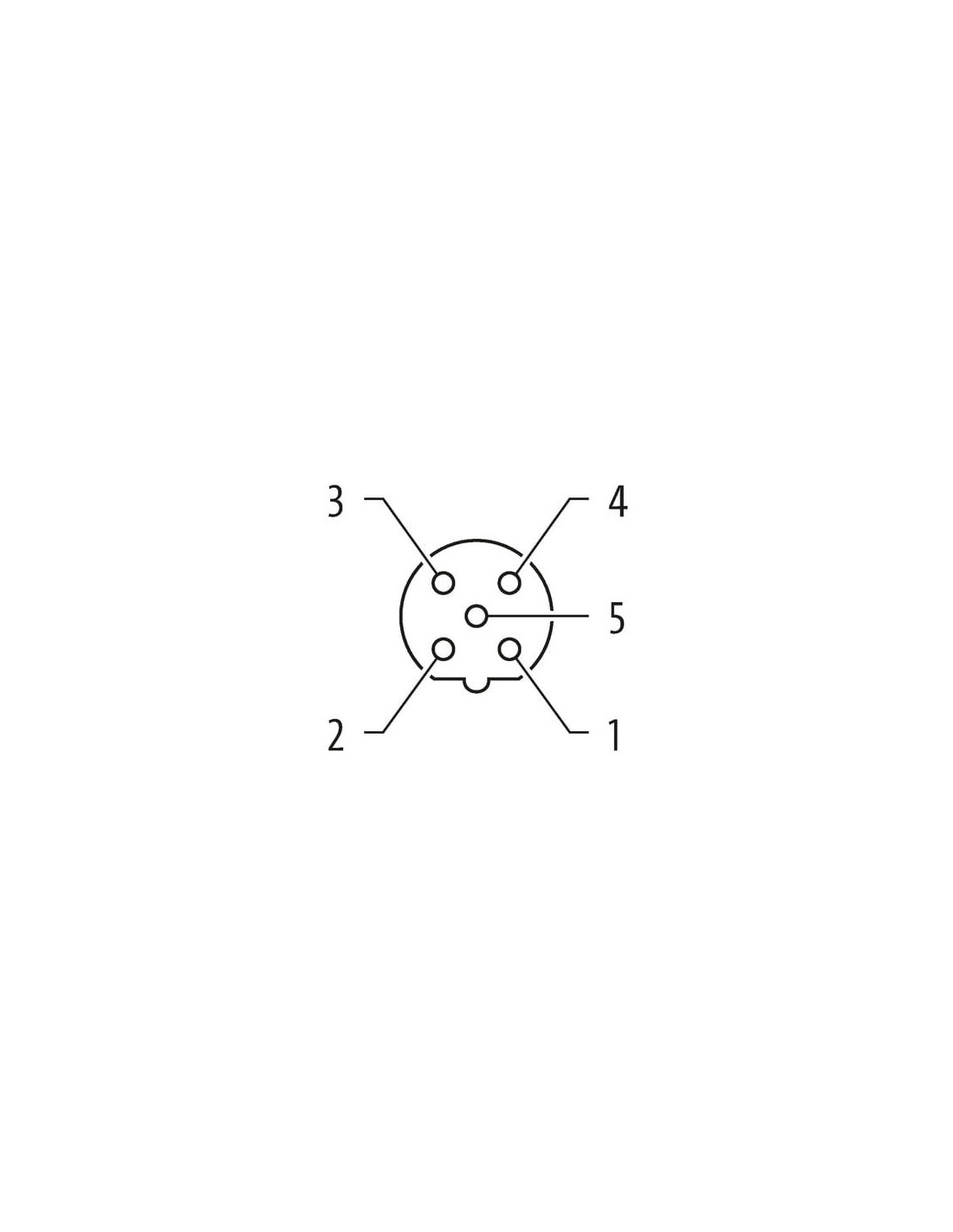

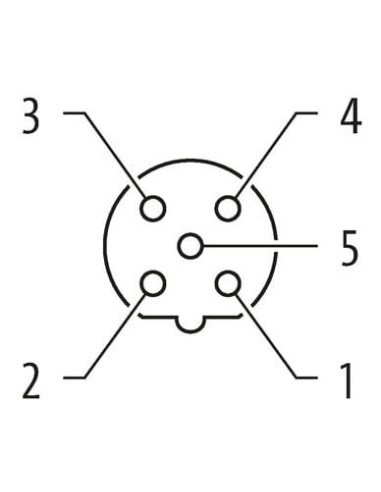

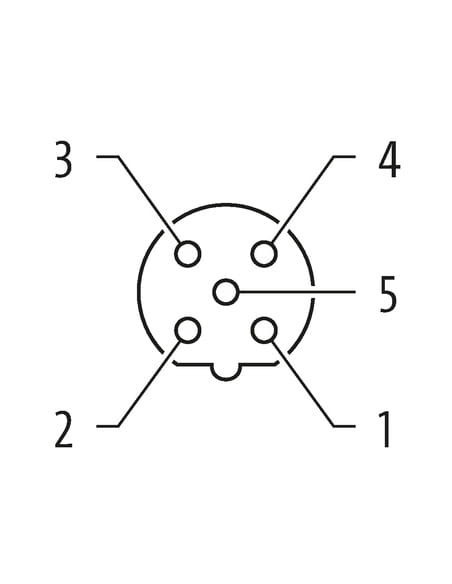

M12, 5-piny
Kodowanie B
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

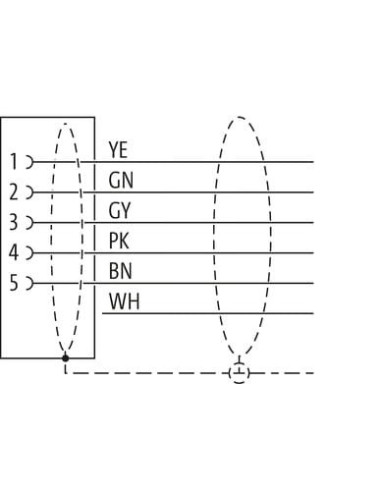

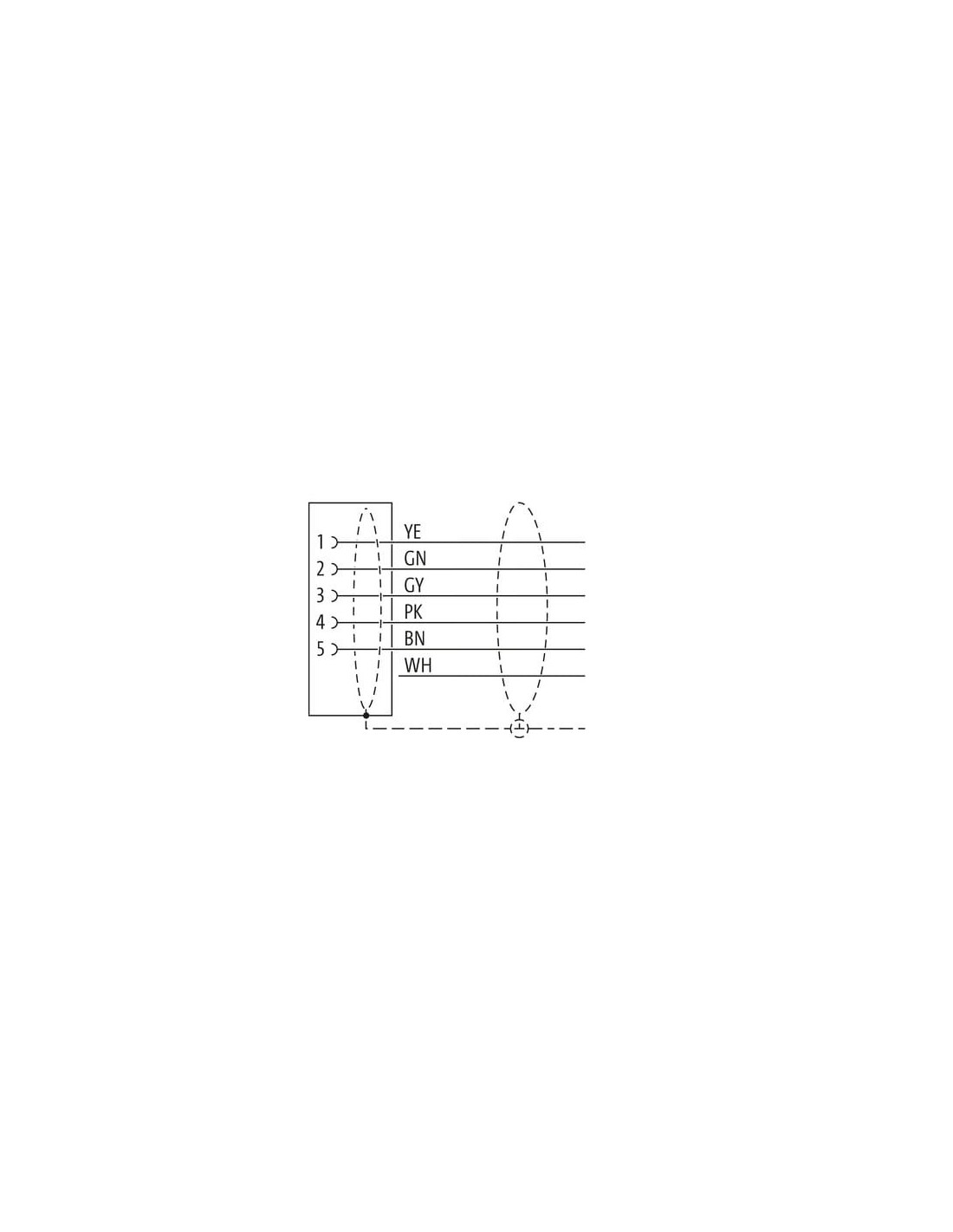

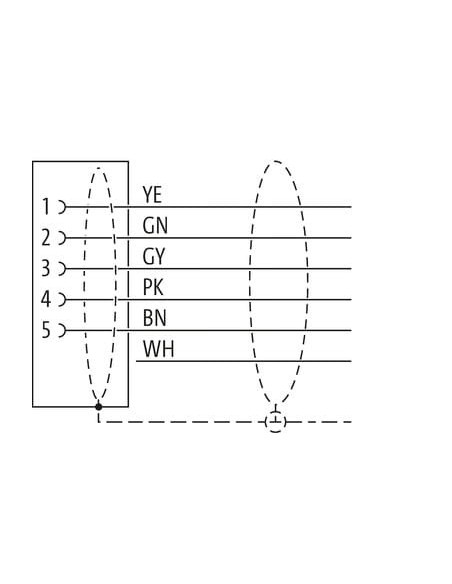

| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
General data | Cable
| Identyfikacja przewodu | 799 |
| Kolor izolacji | fioletowy |
Structure | Cable
| Amount stranding | 3 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 3 Splotki z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
Mechanical data | Cable
| Cable weigth | 76,49 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 6 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 79,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 60000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

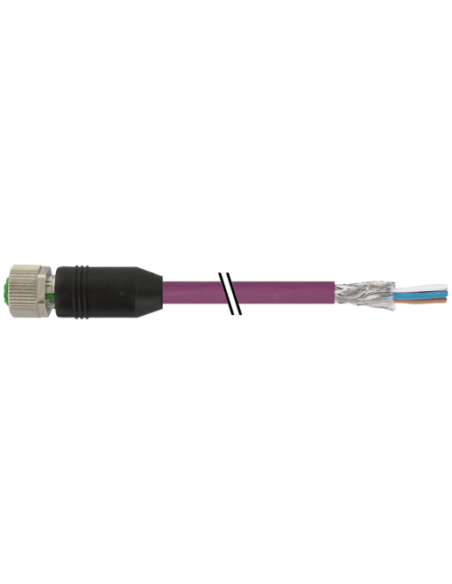

Konektor męski M12 B-cod do zastosowań przemysłowych – Interbus 7000-14261-7991000
Konektor męski M12, prosty z wolnymi końcami kablowymi to wysokiej jakości komponent wykorzystywany w instalacjach automatyki przemysłowej, systemach transmisji danych oraz zasilania w środowiskach wymagających odporności na czynniki chemiczne i mechaniczne. Produkt jest zgodny z normami DIN EN 61076-2-101 (M12) i wyposażony w B-kodowanie, dedykowany do aplikacji sieciowych Interbus oraz innych przemysłowych magistrali komunikacyjnych.
Główne cechy i zalety złącza M12 B-cod – Interbus
Najważniejsze atuty konektora M12 B-cod to:
- Solidna budowa – trwały korpus z tworzywa sztucznego, odporny na oleje oraz substancje chemiczne.
- Stopień ochrony IP67 – zapewnia odporność na kurz oraz okresowe zanurzenie w wodzie przy prawidłowym zainstalowaniu (przykręceniu).
- Pozłacane styki gwarantujące niezawodny kontakt i wysoką trwałość połączenia.
- Ekranowany przewód – skuteczna ochrona sygnału przed zakłóceniami elektromagnetycznymi.
- Długi przewód o długości 10 m, wykonany z PUR, zapewniający elastyczność oraz odporność na zginanie, ścieranie i wpływy środowiskowe.
- 5-pinowa konfiguracja umożliwia uniwersalne zastosowanie w nowoczesnych instalacjach przemysłowych.
Zastosowania konektora M12 B-kod – Interbus
Konektor męski M12 B-cod doskonale sprawdza się w wielu typowych aplikacjach, takich jak:
- Szybkie i niezawodne podłączanie modułów automatyki, czujników, siłowników oraz elementów systemów bezpieczeństwa.
- Transmisja danych oraz zasilanie w systemach Interbus i innych przemysłowych magistralach komunikacyjnych.
- Integracja z urządzeniami automatyki wymagającymi wysokiego poziomu szczelności i odporności na warunki przemysłowe.
- Instalacje w środowiskach o podwyższonej ekspozycji na czynniki chemiczne, wilgoć, drgania oraz zapylenie.
Konstrukcja i kompatybilność
Konektor M12, prosty został przystosowany do łatwej i bezpiecznej instalacji dzięki możliwości montażu poprzez włożenie i przykręcenie (moment obrotowy 0,6 Nm, rozmiar SW13). Konstrukcja konektora oraz przewodu zapewnia szeroki zakres temperatur pracy od -25°C do 85°C (zależnie od jakości kabla), co umożliwia wykorzystanie go nawet w wymagających aplikacjach przemysłowych oraz w przemyśle maszynowym i produkcyjnym.
Bezpieczeństwo i odporność na środowisko
Przewód w konektorze M12 jest:
- bezołowiowy, bezhalogenowy, wolny od kadmu, FCKW i silikonów,
- odporny na szereg substancji chemicznych i olejów (zgodnie z DIN EN 60811-404),
- trudnopalny, zgodny z normami IEC 60332-2-2 oraz UL 1581,
- ekranowany oplotem miedzianym (pokrycie 85%), co chroni sygnał przesyłany przez przewody.
Dodatkowe zalecenia przy montażu obejmują odpowiednie zabezpieczenie przed naprężeniami mechanicznymi oraz przestrzeganie minimalnych promieni gięcia, co gwarantuje zachowanie stopnia ochrony IP67 podczas eksploatacji.
Idealny wybór do instalacji przemysłowych
Konektor męski M12, prosty B-cod z wolnym końcem to niezawodny element, który sprosta wymaganiom profesjonalnych instalacji przemysłowych, również w miejscach szczególnie narażonych na trudne warunki otoczenia, wysokie drgania oraz duże natężenie transmisji sygnałów. Jego uniwersalność oraz zgodność z międzynarodowymi normami zapewniają bezpieczeństwo i trwałość każdej instalacji.
