Ethernet CAT5
Żeński proste
M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

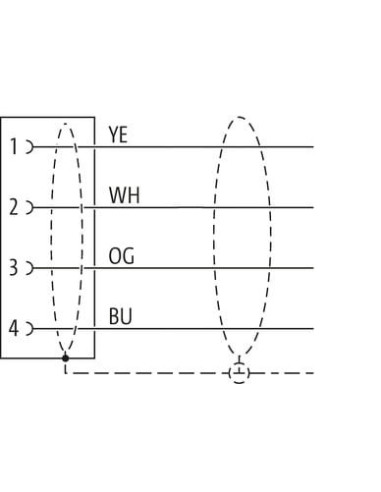

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

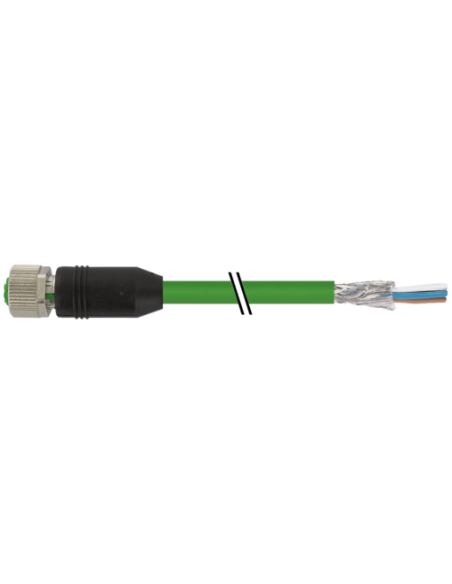

Złącze żeńskie M12 D-kodowane z kablem ekranowanym – 7000-14641-7940050
Złącze M12 D-kodowane przeznaczone do zastosowań przemysłowych i systemów sieciowych Ethernet CAT5 to niezawodne rozwiązanie dedykowane przemysłowej komunikacji danych, automatyce oraz instalacjom maszyn i urządzeń.
Wysoka jakość i trwałość – M12 D-kodowane, ekranowane
Konektor żeński M12 z kablem o długości 0,5 m umożliwia szybki i pewny montaż dzięki zastosowaniu solidnych materiałów i doskonałej odporności na ekstremalne warunki. Złącze spełnia klasę ochrony IP65, IP66K oraz IP67, co gwarantuje skuteczną ochronę nawet w trudnym środowisku przemysłowym.
- Ekranowany przewód zapewniający ochronę przed zakłóceniami elektromagnetycznymi
- Kodowanie D – przystosowane do transmisji danych Ethernet do 100 Mbit/s
- 4-pinowa konstrukcja zgodna ze standardem DIN EN 61076-2-101
- Wytrzymały kabel z płaszczem PUR oraz ekranem z oplotu miedzianego
Zalety złącza M12 D-kodowanego Ethernet CAT5
- Solidne wykonanie z wysokiej jakości materiałów: obudowa z tworzywa sztucznego odpornego na chemikalia, oleje i uszkodzenia mechaniczne
- Połączenie odporne na wibracje i wstrząsy dla wymagających aplikacji przemysłowych
- Możliwość wykorzystania w instalacjach wymagających wysokiej niezawodności i bezpieczeństwa transmisji danych
- Bardzo dobre właściwości elektryczne i mechaniczne – złącze przeznaczone zarówno do połączeń trwałych, jak i tymczasowych
- Wyraźne oznaczenie kolorów przewodów ułatwia montaż i diagnostykę
Typowe zastosowania złącza M12 0° kod D
- Szybkie i niezawodne połączenia sieci Ethernet w maszynach i automatyce przemysłowej
- Infrastruktura przemysłowa – rozdzielnice, sterowniki PLC, systemy HMI
- Integracja urządzeń w środowiskach o podwyższonej wilgotności i zapyleniu
- Systemy transportowe, robotyka, magazynowanie oraz zautomatyzowane linie produkcyjne
Możliwości konfiguracji i montażu złącza M12 D-kodowanego
Montaż złącza realizowany jest poprzez włożenie i przykręcenie za pomocą klucza SW13. Prosty układ przewodów oraz łatwe cięcie i przygotowanie kabla (zalecana długość 20 mm) pozwalają na szybkie i efektywne podłączanie nawet w trudno dostępnych miejscach.
Kabel Ethernet CAT5 z oplotem 85% oraz dodatkową izolacją PUR i FRNC pozwala na stosowanie złącza w środowiskach, gdzie istotna jest wysoka odporność chemiczna, odporność na płomień i elastyczność mechaniczna. Ekranowanie gwarantuje stabilną transmisję sygnału nawet w obecności silnych pól elektromagnetycznych.
Bezpieczeństwo, odporność i trwałość
Złącze M12 spełnia wymagania dotyczące bezpieczeństwa elektrycznego: wytrzymałość napięciowa, odporność na przepięcia oraz przemyślana konstrukcja zapobiega poluzowaniom i przypadkowym rozłączeniom. Idealnie sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych (ruchome ramiona maszyn, suwnice, przenośniki).
Dokładna specyfikacja techniczna oraz schematy montażowe dostępne w dokumentacji producenta – gwarancja prawidłowego doboru i długotrwałej eksploatacji.
Produkt zgodny z aktualnymi normami branżowymi, szeroko stosowany w przemyśle motoryzacyjnym, produkcyjnym, logistycznym oraz wszędzie tam, gdzie liczy się niezawodność połączenia i odporność na warunki zewnętrzne.
