PROFIBUS
Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

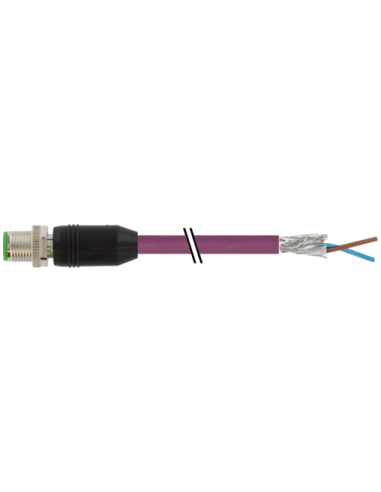

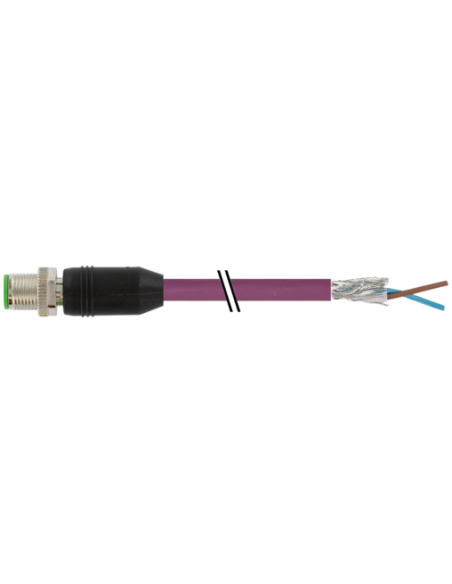

Złącze M12 PROFIBUS 7000-14051-8401000 – profesjonalne połączenie przemysłowe
Złącze M12 PROFIBUS o kodzie 7000-14051-8401000 to komponent o wysokiej jakości, trwały i precyzyjnie wykonany, stosowany w zaawansowanych instalacjach automatyki przemysłowej. Przeznaczone jest do transmisji sygnałów cyfrowych w systemach komunikacji PROFIBUS, zapewniając stabilność i bezpieczeństwo transmisji nawet w wymagających warunkach.
Wytrzymała konstrukcja i bezpieczeństwo użytkowania
Złącze zostało zaprojektowane z myślą o wieloletniej eksploatacji w trudnych warunkach przemysłowych. Obudowa z wytrzymałego tworzywa PUR zapewnia doskonałą odporność na działanie chemikaliów i olejów, a klasy szczelności IP65, IP66K, IP67 umożliwiają instalację w środowisku narażonym na wilgoć i pył. Produkt jest odporny na zanieczyszczenia, wilgoć oraz uszkodzenia mechaniczne, a dodatkowe zabezpieczenie przeciwwstrząsowe gwarantuje stabilność podczas pracy maszyn.
Zastosowanie złącza M12 PROFIBUS
Złącze M12 PROFIBUS znajduje zastosowanie w systemach automatyki, na liniach produkcyjnych, w maszynach CNC, robotyce przemysłowej, a także w instalacjach wymagających szybkiego i niezawodnego przesyłania danych. Dzięki prostej i solidnej konstrukcji typu męski prosty oraz precyzyjnemu kodowaniu B, idealnie sprawdza się w łączeniu sterowników, czujników oraz urządzeń wykonawczych w sieciach przemysłowych.
- Transmisja danych PROFIBUS
- Montaż w panelach sterowniczych
- Automatyczne linie produkcyjne i robotyka
- Przemysł spożywczy, farmaceutyczny i motoryzacyjny
Funkcjonalność i łatwość montażu
Złącze wyposażone jest w 2 żyły sygnałowe w kolorze zielonym i czerwonym oraz długość kabla: 10 m. Zapewnia to elastyczność w prowadzeniu instalacji oraz łatwość podłączenia do urządzeń końcowych. Pozłacane styki minimalizują straty sygnału i zwiększają niezawodność połączenia. Gwint M12 x 1 umożliwia szybki i pewny montaż typu „włożony, przykręcony”, co ogranicza czas instalacji.
- Maksymalne napięcie pracy: 60 V AC/DC
- Prąd maksymalny: 4 A na styk
- Wysoka odporność na promieniowanie UV i zginanie
- Ochrona przed zakłóceniami (ekranowanie kabla)
- Oznaczenie kolorystyczne przewodów ułatwiające instalację
Charakterystyka techniczna przewodu PROFIBUS
Przewód wykonany w standardzie PUR/TPE-V zapewnia wysoką odporność na ścieranie, elastyczność oraz niską masę własną (82,5 g/m). Dzięki ekranowaniu oplotem miedzianym emisja zakłóceń elektromagnetycznych jest znacznie zredukowana, co przekłada się na stabilność przesyłu sygnału.
- Przekrój żył: 24 AWG (skrętka miedziana)
- Kolor izolacji: fioletowy (łatwe rozpoznanie w instalacji)
- Odporność na płomień: zgodność z normami UL 1581, IEC 60332-2-2
- Brak substancji szkodliwych: bezołowiowy, bezhalogenowy, wolny od FCKW, bez kadmu

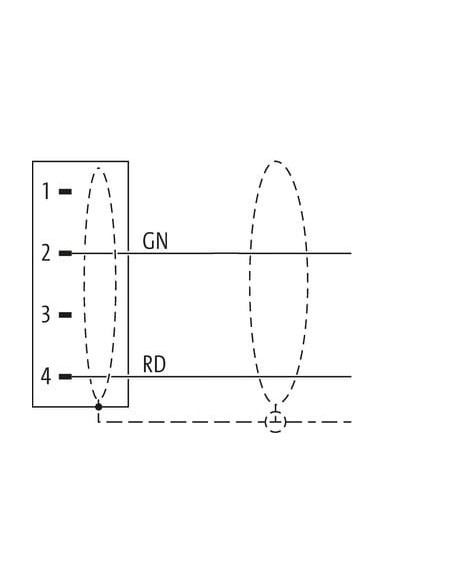

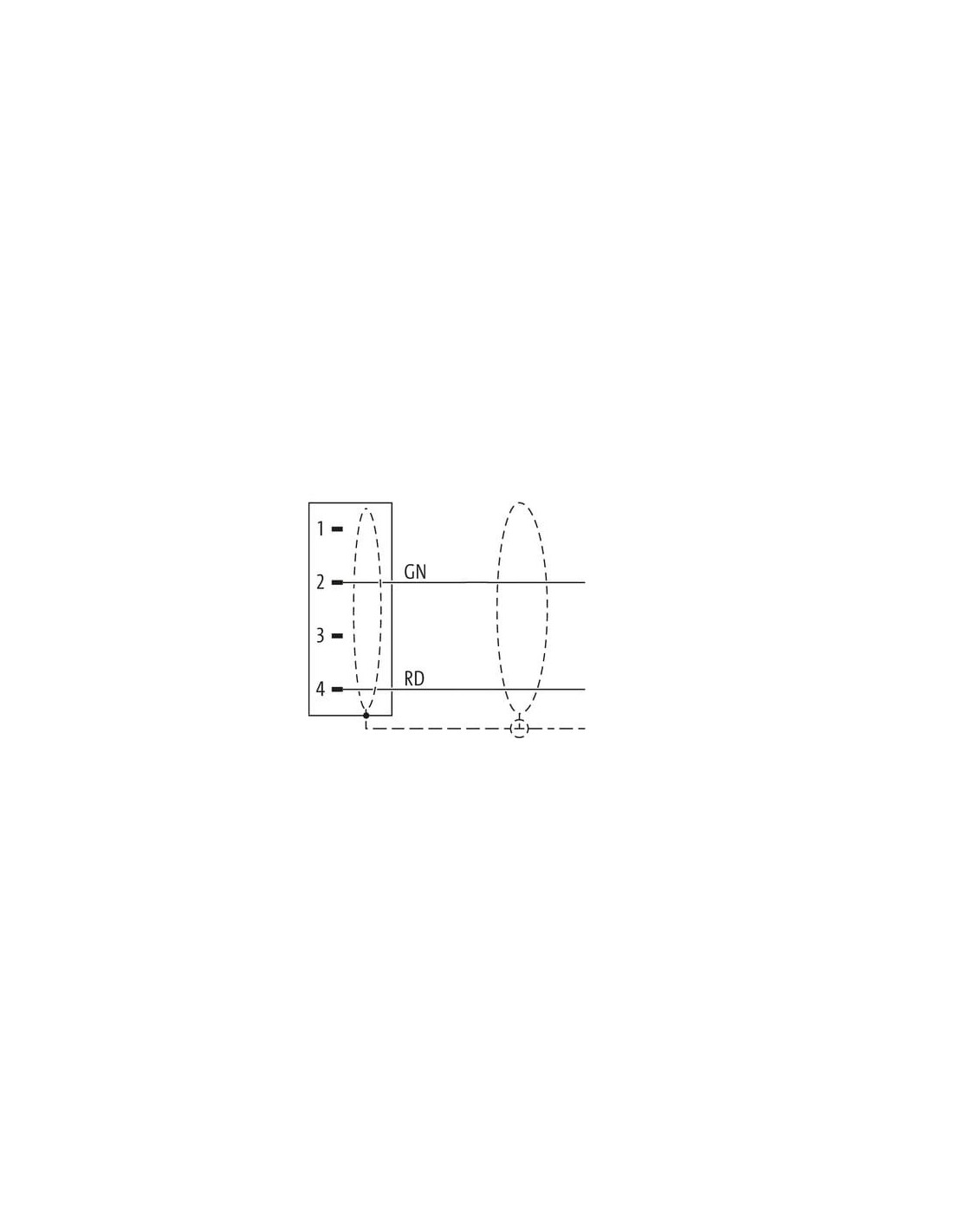

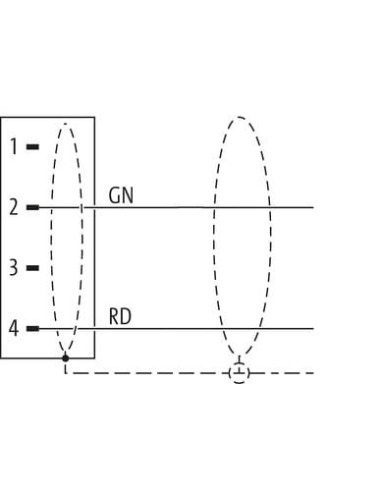

- Schemat podłączenia: zobacz rysunki techniczne poniżej
Typowe zastosowanie i możliwości wykorzystania
Złącze M12 PROFIBUS 7000-14051-8401000 stanowi istotny element infrastruktury automatyki przemysłowej. Doskonale sprawdza się wszędzie tam, gdzie niezawodność komunikacji, łatwość montażu i odporność na niekorzystne czynniki zewnętrzne są kluczowe. Umożliwia szybkie łączenie i serwisowanie urządzeń oraz gwarantuje bezproblemową integrację z istniejącymi sieciami PROFIBUS.
- Automatyka zakładów produkcyjnych
- Inżynieria maszynowa i urządzenia specjalne
- Systemy monitoringu i kontroli procesów
- Instalacje wymagające długich odcinków kabla
Wszystkie powyższe właściwości sprawiają, że złącze M12 PROFIBUS 7000-14051-8401000 zapewnia solidne, trwałe i bezpieczne połączenie sygnałowe w szerokim zakresie instalacji przemysłowych, gwarantując niezawodność transmisji oraz prostotę serwisowania.
Polecamy także inne produkty z kategorii: Transmisja danych »
