Ethernet CAT5
Męski 90°

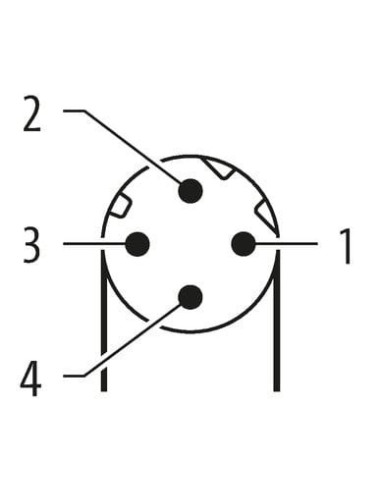

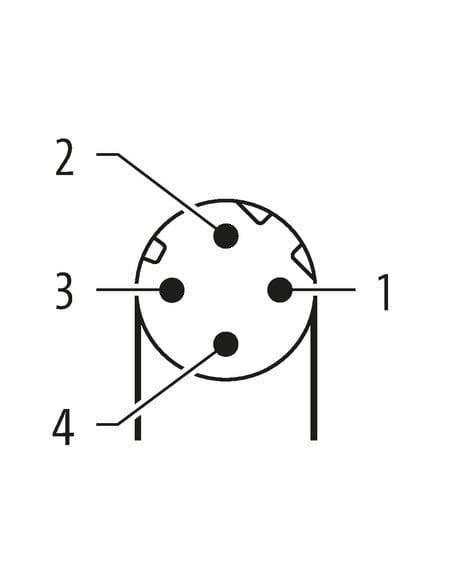

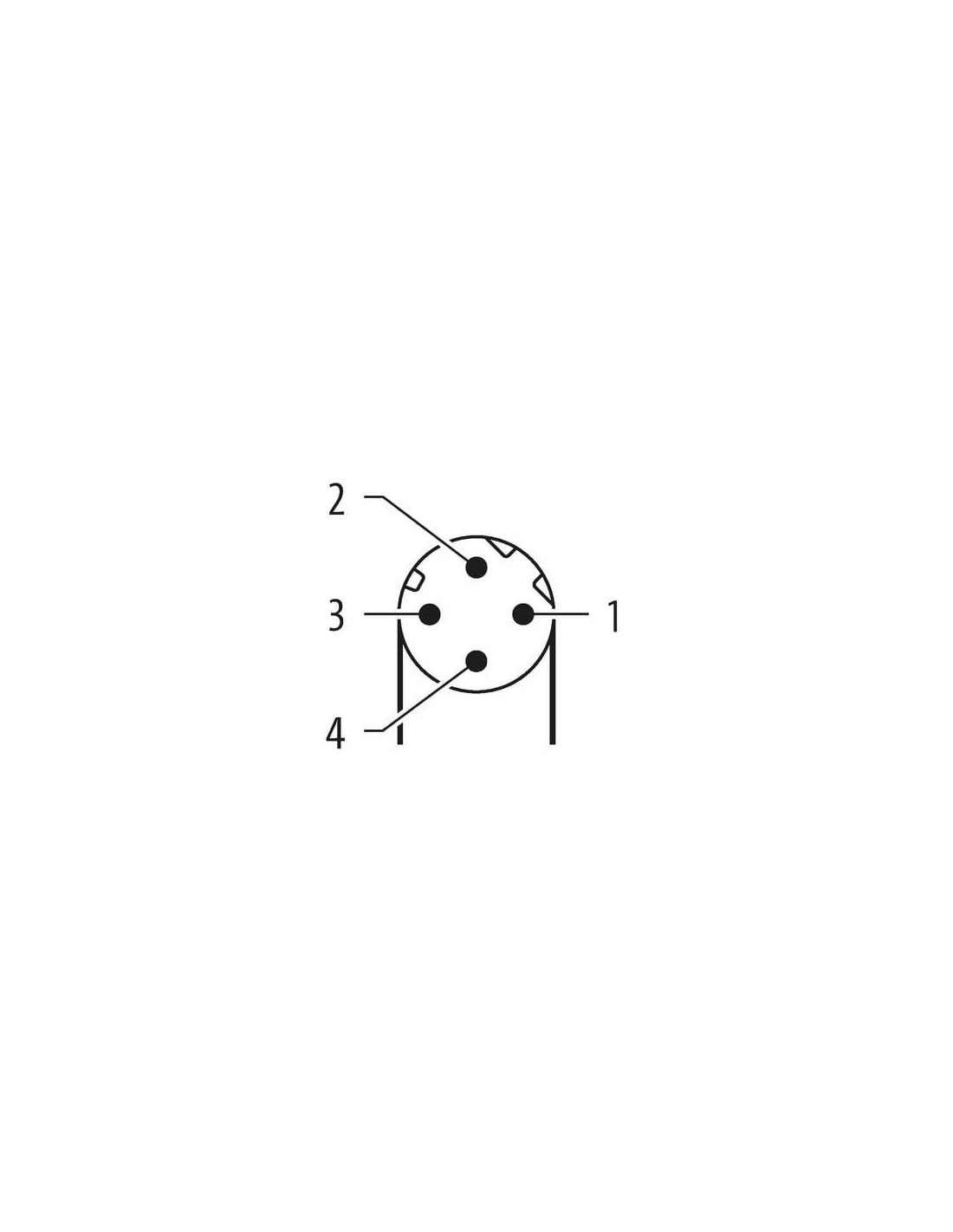

M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

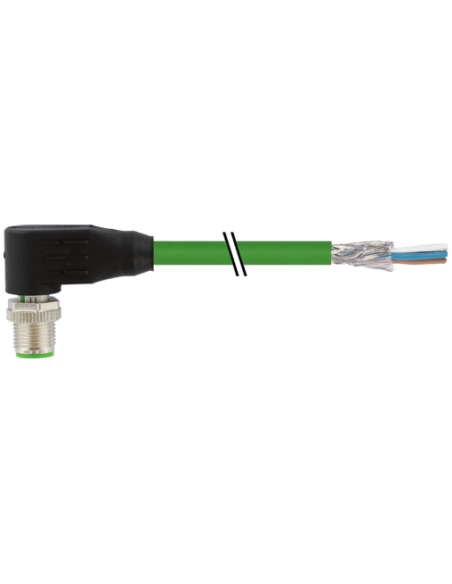

Konektor M12 męski kątowy D-kodowany z wolnym końcem kabla – Ethernet CAT5 – 7000-14561-7940150
Konektor M12 męski kątowy typu 90° z kodowaniem D to wytrzymały i niezawodny element dedykowany do zastosowań w przemyśle, automatyce oraz systemach komunikacji przemysłowej. Przeznaczony do przesyłu sygnałów Ethernet CAT5 oraz transmisji danych do 100 Mbit/s w trybie full duplex.
Zastosowania – Konektor M12 męski kątowy
Konektor kątowy M12 doskonale sprawdza się w warunkach wymagających kompaktowych połączeń w miejscach o ograniczonej przestrzeni montażowej. Jest optymalny do instalacji maszyn, urządzeń przemysłowych, linii produkcyjnych, robotyki oraz systemów sterowania, gdzie niezbędna jest pewna i trwała transmisja sygnałów oraz zasilania w standardzie Ethernet.
- Połączenia sieciowe w środowiskach przemysłowych
- Automatyzacja i integracja maszyn
- Instalacje w sektorze robotyki
- Przemysłowe systemy sterowania
- Systemy diagnostyczne oraz monitoring zdalny
Najważniejsze cechy i zalety konektora M12 CAT5
- Kątowe złącze męskie – łatwość montażu w trudno dostępnych miejscach
- Kodowanie D – gwarantuje kompatybilność z przemysłowymi systemami Ethernet
- Odporny na warunki przemysłowe – obudowa z tworzywa sztucznego (PUR), odporna na oleje i chemikalia
- Wysoki stopień ochrony IP65, IP66K, IP67 – idealny do pracy w zapylonych, wilgotnych i wymagających warunkach środowiskowych
- Ekranowany przewód – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Przewód o długości 1,5 m – standardowa długość z możliwością zamówienia innych wariantów
- Wytrzymałość mechaniczna – złącze wykonane z niklowanej blokady i odlewu cynkowego
- Pełna kompatybilność z normą DIN EN 61076-2-101 (M12)
- Klasa transmisji CAT5, klasa D (ISO/IEC 11801:2002, EN 50173-1)
- Szeroki zakres temperatur pracy: od -25°C do 85°C
- Bezhalogenowy, bezołowiowy, bezkadmowy przewód zapewnia bezpieczeństwo i ekologię
Typowe zastosowania przewodu Ethernet M12 kątowy
Produkt przeznaczony do wykorzystania w systemach Ethernet, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne oraz ciągłość przesyłu danych w najbardziej wymagających aplikacjach przemysłowych. Dzięki wysokiej klasie ochrony sprawdzi się w automatyce, przemyśle spożywczym, motoryzacyjnym, farmaceutycznym oraz logistyce.
Schemat i konstrukcja przewodu z konektorem M12
Przewód oferuje cztery żyły w kolorach: biały, żółty, niebieski, pomarańczowy oraz pogrubiony ekran z oplotu miedzianego, zapewniający doskonałe właściwości transmisyjne i redukcję zakłóceń EMI. Kabel ma średnicę zewnętrzną 6,7 mm oraz wytrzymałą powłokę PUR i FRNC, gwarantującą niepalność (UL 1581, IEC 60332-2-2).
Bezpieczeństwo i trwałość złącza M12
Połączenie zapewnia doskonałą szczelność oraz odporność na wstrząsy mechaniczne, gwarantując długą żywotność w środowisku przemysłowym. Dodatkowa ochrona przed niekorzystnymi czynnikami zewnętrznymi oraz bezproblemowy montaż, nawet w najbardziej wymagających aplikacjach.
Konektor M12 męski kątowy z wolnym końcem kabla to niezawodne rozwiązanie dla nowoczesnych instalacji przemysłowych, wymagających solidnej, stabilnej i bezpiecznej transmisji danych oraz odporności na trudne warunki pracy.
