USA
Ethernet CAT5
Żeński proste
M12, 8-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |

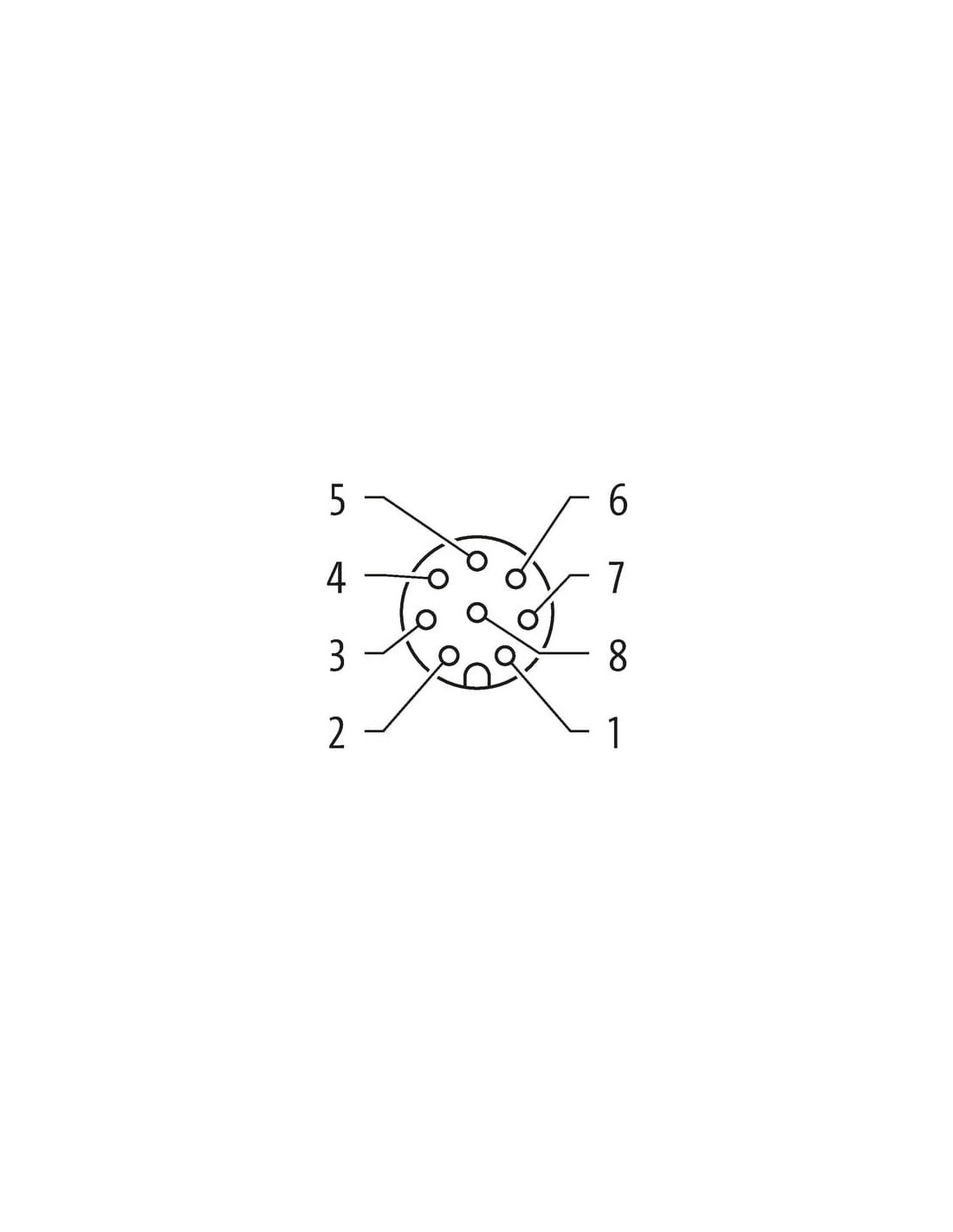

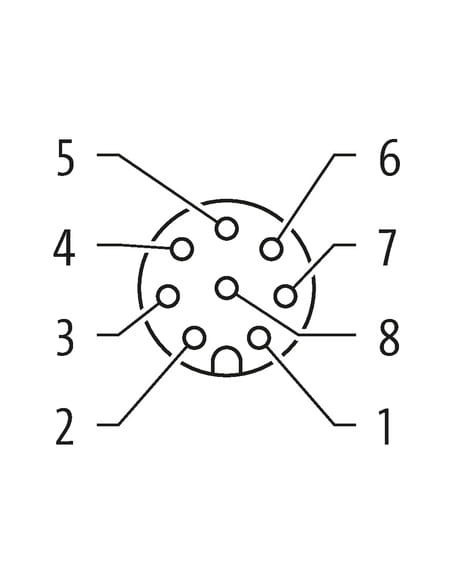

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |

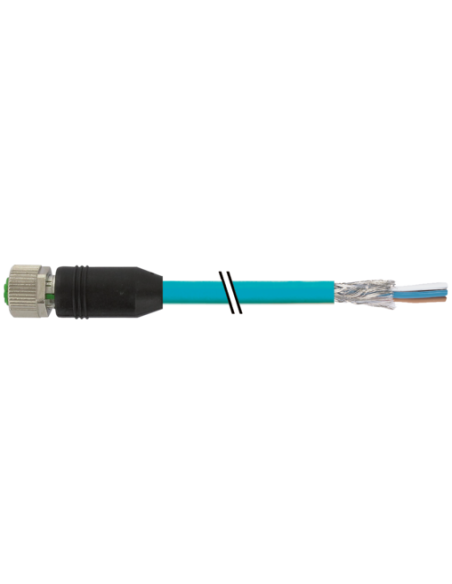

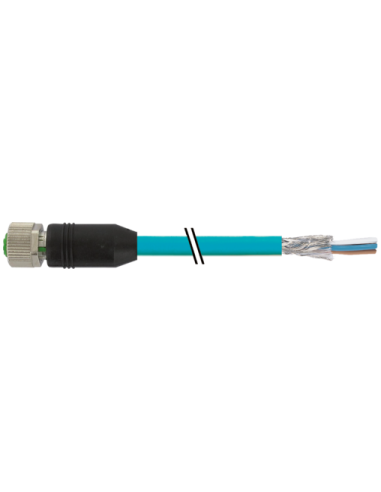

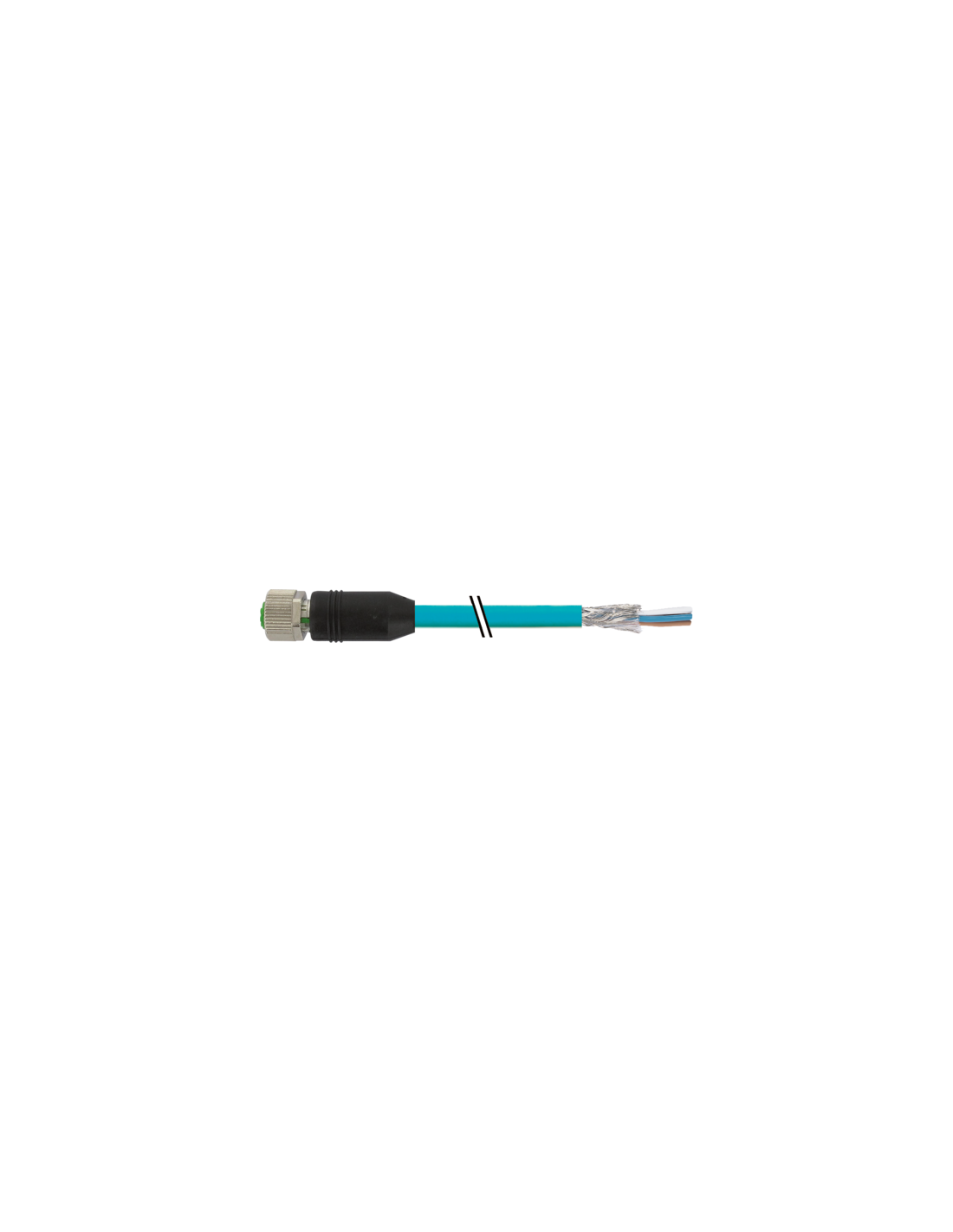

Złącze M12 żeńskie proste 8-pinowe ekranowane z kablem – Ethernet CAT5 – 1,5 m
Złącze M12 żeńskie 0° 8-pinowe ekranowane z kablem (kod produktu: 7700-17581-S4W0150) to specjalistyczny przewód przeznaczony do zastosowań przemysłowych, wymagających niezawodnego i stabilnego połączenia w sieciach Ethernet CAT5. Produkt łączy w sobie odporność mechaniczną, szczelność oraz wysoką jakość przesyłu sygnału.
Najważniejsze cechy i zalety złącza M12 8-pin
- M12, 8-pinów – standardowy, szeroko wykorzystywany interfejs w automatyce przemysłowej
- Ekranowanie – zapewnia ochronę przed zakłóceniami elektromagnetycznymi, gwarantując wysoką jakość sygnału
- Kabel Ethernet CAT5 – umożliwia przesyłanie danych z prędkością do 1000 Mbit/s
- Wysoka szczelność – spełnia wymagania klas ochrony IP65, IP66K, IP67
- Wytrzymała konstrukcja – materiały odporne na chemikalia, oleje, płomienie i czynniki atmosferyczne
- Długość kabla: 1,5 m – umożliwia swobodne prowadzenie instalacji
- Średnica zewnętrzna kabla: 7,6 mm, średnica złącza: 15,5 mm
- Brak diody LED wskaźnika stanu – uproszczona, uniwersalna konstrukcja
Zastosowanie złącza M12 żeńskiego z kablem Ethernet
Złącze M12 8-pinowe z ekranowanym kablem znajduje zastosowanie w systemach automatyki przemysłowej, w instalacjach maszyn, urządzeń transportujących, w robotyce, sterownikach PLC, przemyśle spożywczym oraz motoryzacyjnym. Produkt jest idealny do tworzenia połączeń w sieciach przemysłowych wymagających wysokiej ochrony przed czynnikami zewnętrznymi oraz precyzyjnego i szybkiego przesyłania danych.
Typowe obszary wykorzystania:
- Przemysłowe sieci Ethernet oraz PROFINET
- Połączenia maszyn i czujników w trudnych warunkach środowiskowych
- Automatyzacja linii produkcyjnych
- Infrastruktura systemów bezpieczeństwa i monitoringu przemysłowego
Wytrzymałość i bezpieczeństwo w trudnych warunkach przemysłowych
Kabel wyposażony jest w powłokę z TPE (termoplastyczny elastomer), co zapewnia odporność na ścieranie, oleje, chemikalia i promieniowanie UV. Przewód spełnia rygorystyczne normy bezpieczeństwa elektrycznego oraz charakteryzuje się wysoką odpornością na zginanie i skręcanie (do 3 milionów cykli skręcania). Ekranowanie kabla gwarantuje stabilność transmisji nawet w warunkach silnych zakłóceń elektromagnetycznych.
Budowa i schemat połączeń – wygodna instalacja

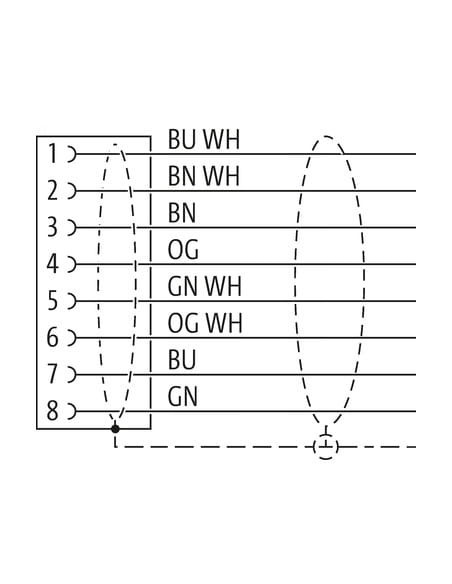

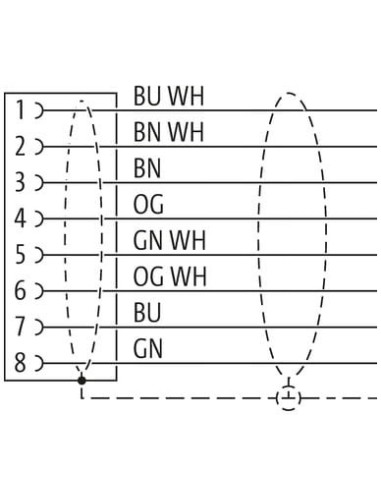

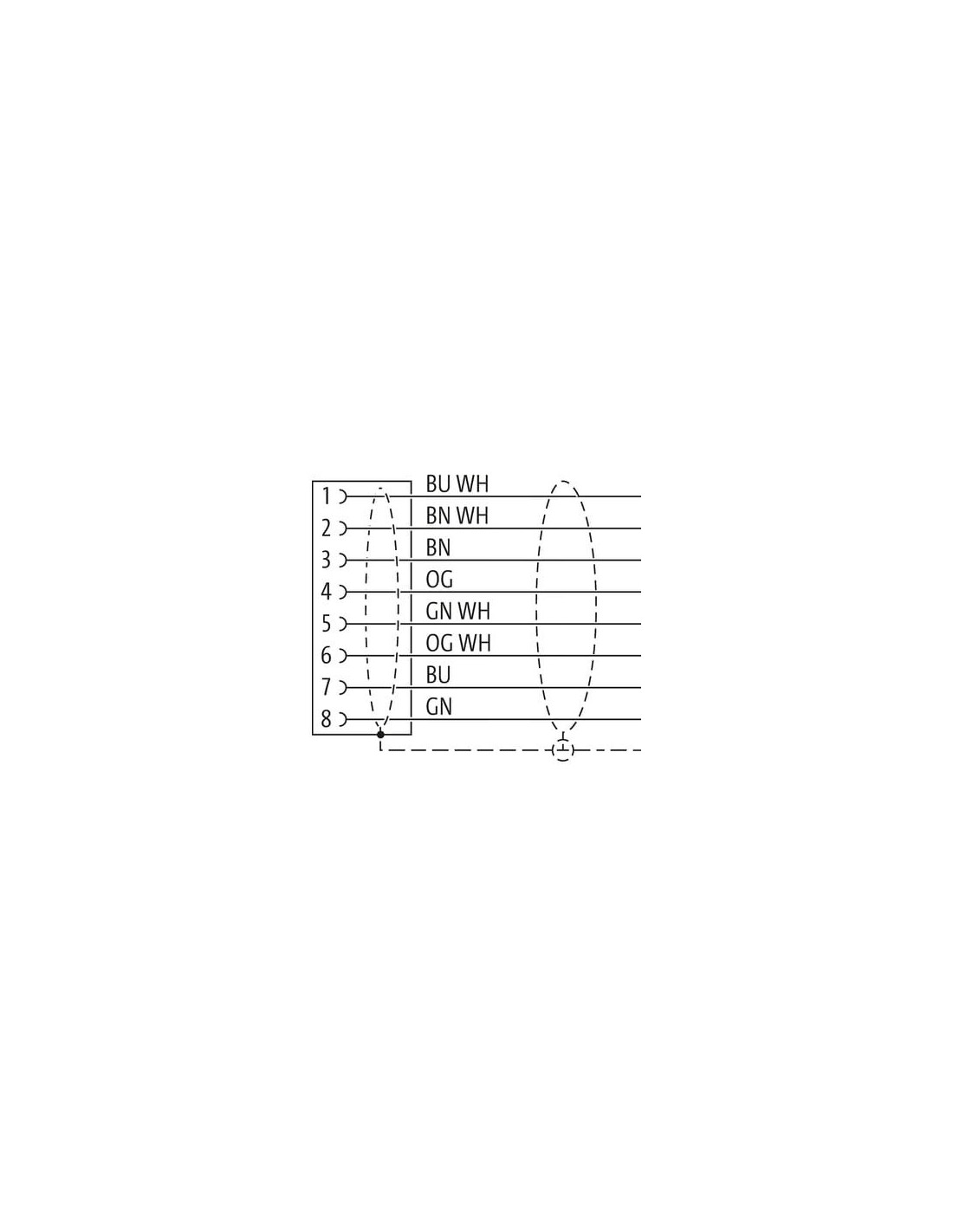

Złącze posiada kodowanie typu A oraz pełną, 8-pinową konfigurację. Producent zapewnia zgodność z normą DIN EN 61076-2-101 (M12). Złącze jest proste (0°), przeznaczone do łatwego montażu – włożone i przykręcone, z zabezpieczeniem przeciwwstrząsowym. Schemat połączeń i przypisania kolorów przewodów jest dostępny na załączonym rysunku technicznym, co upraszcza montaż i eliminuje ryzyko pomyłek instalacyjnych.
Kompatybilność i parametry eksploatacyjne
- Kompatybilność z szeroką gamą urządzeń i systemów automatyki
- Odporność środowiskowa – zakres temperatur pracy od -40°C do +80°C (kabel) oraz od -25°C do +85°C (złącze)
- Całkowita odporność na promieniowanie UV i czynniki atmosferyczne
Podsumowanie – dlaczego warto wybrać złącze M12 0° 8p ekranowane?
Złącze M12 żeńskie proste 8-pinowe ekranowane z kablem to niezawodne rozwiązanie do przemysłowych zastosowań Ethernet, gwarantujące bezpieczną i stabilną transmisję danych nawet w wymagających warunkach pracy. Ekranowany przewód oraz wytrzymała konstrukcja czynią produkt doskonałym wyborem do aplikacji, gdzie najważniejsza jest odporność i niezawodność działania.
