Ethernet CAT5
Męski 90°
M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał | PUR |

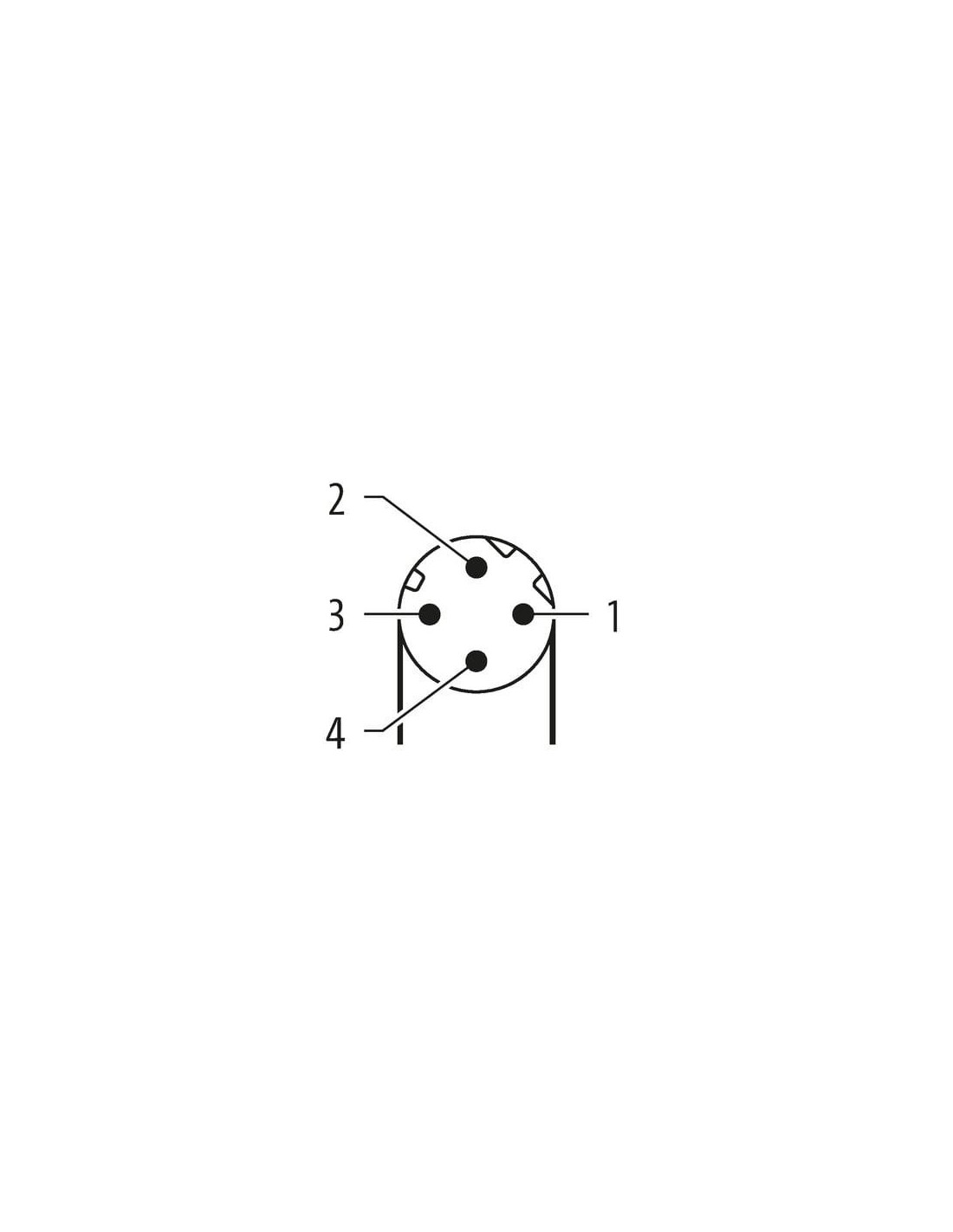

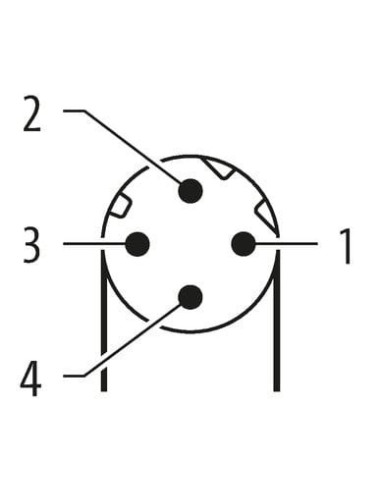

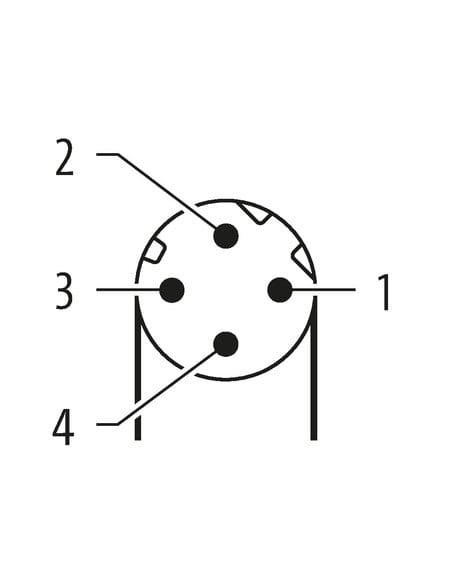

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Konektor M12 męski kątowy D-cod – profesjonalne rozwiązanie do sieci Ethernet przemysłowych

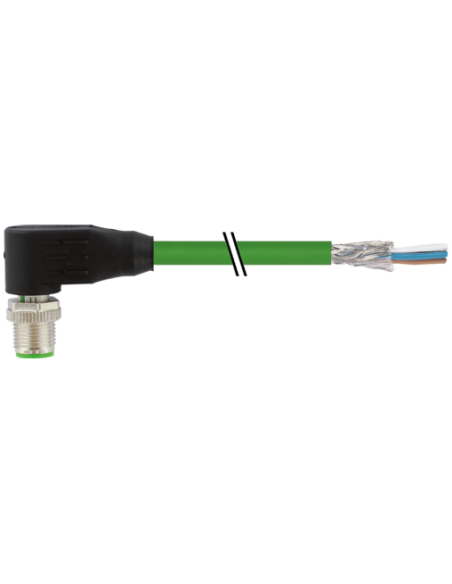

Konektor M12 męski kątowy D-cod z wolnymi końcami kabli o długości 7,5 m, kod produktu 7000-14561-7960750, przeznaczony jest do zastosowań w wymagających środowiskach przemysłowych. Idealny do połączeń ethernetowych w standardzie CAT5, gdzie kluczowe są niezawodność, trwałość oraz odporność na warunki zewnętrzne.
Zastosowanie złącza kątowego M12 – bezpieczeństwo i uniwersalność
Złącze M12 D-codowane to element szeroko wykorzystywany w sieciach Ethernet przemysłowych, automatyce, robotyce oraz aplikacjach infrastrukturalnych, gdzie priorytetem jest skuteczne i trwałe połączenie sygnałów transmisji danych. Konstrukcja z wyjściem kablowym pod kątem 90° ułatwia montaż w ograniczonych przestrzeniach, zachowując wysoką estetykę i zabezpieczając przewód przed uszkodzeniami mechanicznymi.
Główne zalety i cechy złącza M12 męskiego kątowego D-cod
- Zgodność ze standardem Ethernet CAT5 – umożliwia przesyłanie danych z prędkością do 100 Mbit/s, zapewniając płynną i stabilną komunikację sieciową.
- Odporność na czynniki zewnętrzne – złącze posiada wysoki stopień ochrony IP65/IP66K/IP67, jest odporne na pył, wodę, oleje oraz działanie wielu środków chemicznych.
- Solidna konstrukcja – wytrzymała obudowa z tworzywa sztucznego PUR oraz metalowe, niklowane elementy gwarantują długowieczność oraz stabilność mechaniczną nawet w trudnych warunkach eksploatacyjnych.
- Łatwy i pewny montaż – rozwiązanie typu „włóż i przykręć” oraz zabezpieczenie przeciwwstrząsowe zapewniają solidne mocowanie nawet w aplikacjach narażonych na drgania.
- Elastyczność montażu – wolne końce przewodów umożliwiają indywidualną konfigurację i dostosowanie do specyfiki instalacji.
Typowe zastosowania konektora M12 D-cod
Złącze znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej
- infrastrukturalnych instalacjach Ethernet
- maszynach produkcyjnych i liniowych
- przemysłowych czujnikach i modułach IO-Link
- aplikacjach logistycznych oraz zrobotyzowanych liniach montażowych
M12 Ethernet – bezpieczeństwo połączenia i trwałość
Dzięki zastosowaniu ekranowanego przewodu z oplotem miedzianym oraz wielowarstwową izolacją, konektor M12 doskonale chroni transmisję danych przed zakłóceniami elektromagnetycznymi. Przewód w kolorze zielonym spełnia wymagania oznaczenia instalacji Ethernet przemysłowych, a długość 7,5 m pozwala na elastyczne prowadzenie okablowania wewnątrz szaf sterowniczych i urządzeń.
Złącze spełnia wymogi normy DIN EN 61076-2-101 oraz posiada odpowiednie certyfikaty, co potwierdza jakość i niezawodność stosowania w profesjonalnych instalacjach.
M12 kątowy z wolnymi końcami – parametry montażowe i praktyczne rozwiązania
Zastosowana obudowa kątowa ułatwia prowadzenie przewodu w trudno dostępnych miejscach, a wysoka twardość powłoki (PUR, FRNC, PE) zapewnia trwałość i odporność na zginanie, ścieranie oraz działanie substancji chemicznych i olejów.
- Maksymalne napięcie pracy DC: 60 V
- Prąd na styk: do 1,5 A
- Przewód czterożyłowy (biały, żółty, niebieski, pomarańczowy)
- Średnica zewnętrzna kabla: 6,7 mm
- Minimalny promień gięcia (instalacja stała): 5 x średnica zewnętrzna
Podsumowanie – konektor M12 męski do sieci Ethernet
Konektor M12 męski kątowy D-cod z wolnymi końcami kabli to niezawodne rozwiązanie w budowie przemysłowych sieci Ethernet, systemów automatyki oraz infrastruktury wymagającej szybkiej transmisji danych. Solidna konstrukcja, odporność na trudne warunki środowiskowe oraz elastyczność adaptacji sprawiają, że jest to wybór godny rozważenia w każdej nowoczesnej instalacji przemysłowej.
