PROFIBUS
Żeński proste
M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

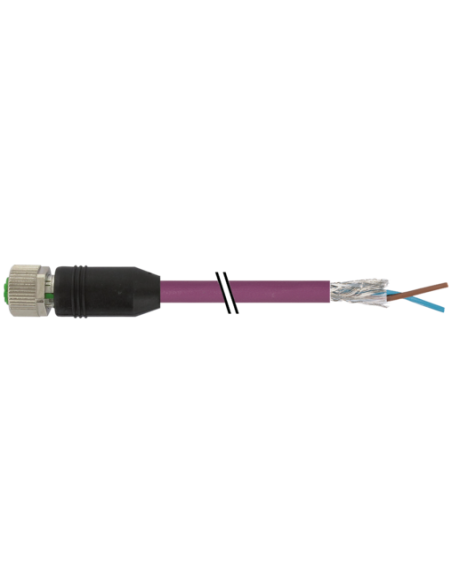

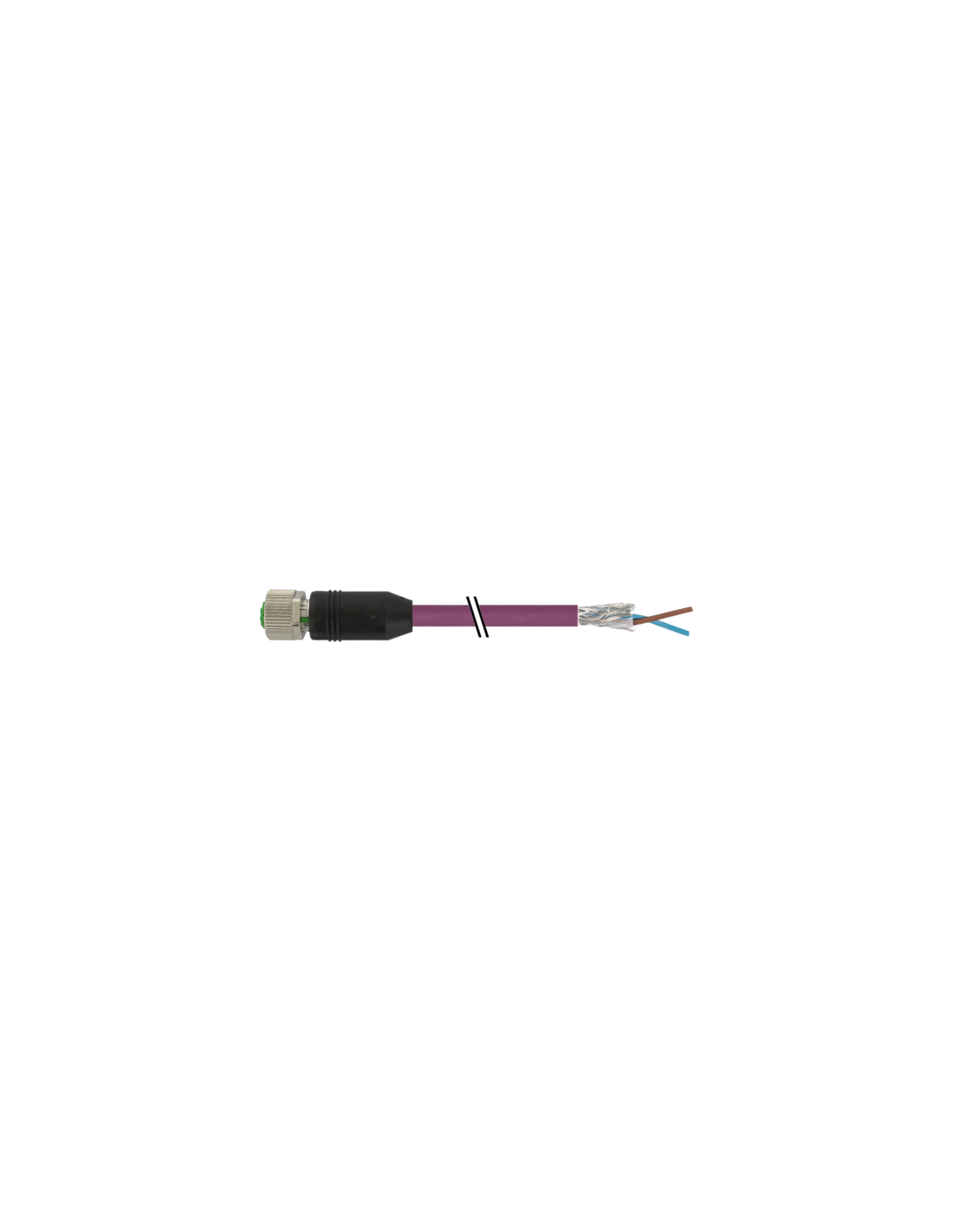

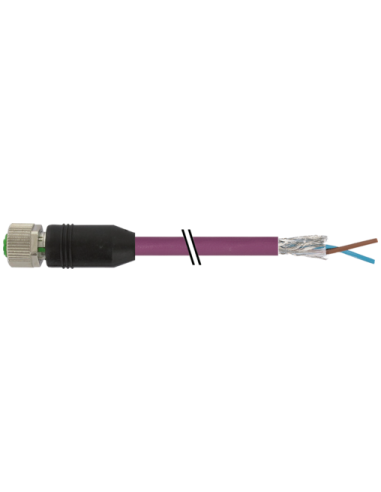

Konektor M12 żeński prosty ekranowany PROFIBUS – 7000-14061-8400500
Konektor M12 żeński prosty ekranowany z przewodem o długości 5 metrów, oznaczenie producenta 7000-14061-8400500, to profesjonalny przewód dedykowany do przemysłowej transmisji danych w środowiskach automatyki i technologii PROFIBUS. Złącze wyróżnia się precyzyjnym wykonaniem, wysokim stopniem ochrony przed czynnikami zewnętrznymi oraz skutecznym ekranowaniem przewodu, co zapewnia niezawodną transmisję sygnału nawet w trudnych warunkach przemysłowych.
Zastosowanie konektora M12 PROFIBUS w automatyce przemysłowej
Konektor M12 B-kodowany to najczęściej stosowane rozwiązanie w instalacjach PROFIBUS DP w przemyśle, systemach produkcyjnych, liniach montażowych, robotyce, a także w aplikacjach wymagających niezawodnego transferu danych. Wbudowane ekranowanie chroni sygnał przed zakłóceniami elektromagnetycznymi, co jest niezbędne w środowiskach o dużym natężeniu pracy maszyn, falowników oraz źródeł zakłóceń.
- Połączenia urządzeń PROFIBUS oraz rozbudowanych sieci komunikacyjnych
- Integracja czujników, aktuatorów, sterowników PLC i urządzeń IO-Link
- Linie technologiczne wymagające wysokiej odporności na zakłócenia i niezawodności przesyłu
- Zastosowanie w szafach sterowniczych oraz na liniach pracujących w ruchu
Parametry jakościowe i konstrukcyjne przewodu M12
Konstrukcja złącza M12 żeńskiego gwarantuje szybkie i pewne połączenie poprzez prosty montaż: złącze jest wkręcane na standardowym gwincie M12x1, wyposażone w zabezpieczenie przeciwwstrząsowe oraz pozłacane styki, które zwiększają pewność kontaktu i trwałość.
Przewód PROFIBUS o fioletowej izolacji wykonany jest z wysokiej jakości materiałów odpornych na ścieranie, oleje i większość chemikaliów – płaszcz z TPE-V zapewnia długą żywotność nawet przy dużych obciążeniach mechanicznych oraz intensywnym ruchu.
- Stopień ochrony: IP65, IP66K, IP67 – ochrona przed pyłem, strumieniem wody oraz krótkotrwałym zanurzeniem
- Materiał obudowy: odporny na chemikalia i oleje PUR
- Ekran kabla: oplot miedziany, ocynowany z 70% pokryciem
- Pozłacane styki: zapewniające trwałość oraz pewność połączeń
- Wzmocniona blokada: niklowanie oraz metalowy, cynkowy odlew ciśnieniowy dla długotrwałej ochrony mechanicznej
- Długość przewodu: 5 m, zakończenie wolną końcówką
- Kodowanie B: dedykowane do przesyłu PROFIBUS
Zalety konektora M12 żeńskiego ekranowanego – bezpieczeństwo transmisji
Zastosowanie ekranowanego konektora M12 pozwala zminimalizować zakłócenia oraz chroni transmisję PROFIBUS przed utratą stabilności sygnału, nawet przy długich odcinkach przewodu. Złącze gwarantuje wysoką odporność na warunki środowiskowe (kurz, wilgoć, ścieranie, chemikalia) oraz zapewnia szczelność połączenia. Przewód działa w szerokim zakresie temperatur od -40°C do +80°C, również przy dynamicznym ruchu (C-track do 5 milionów cykli).
Budowa i zasada działania – PROFIBUS M12

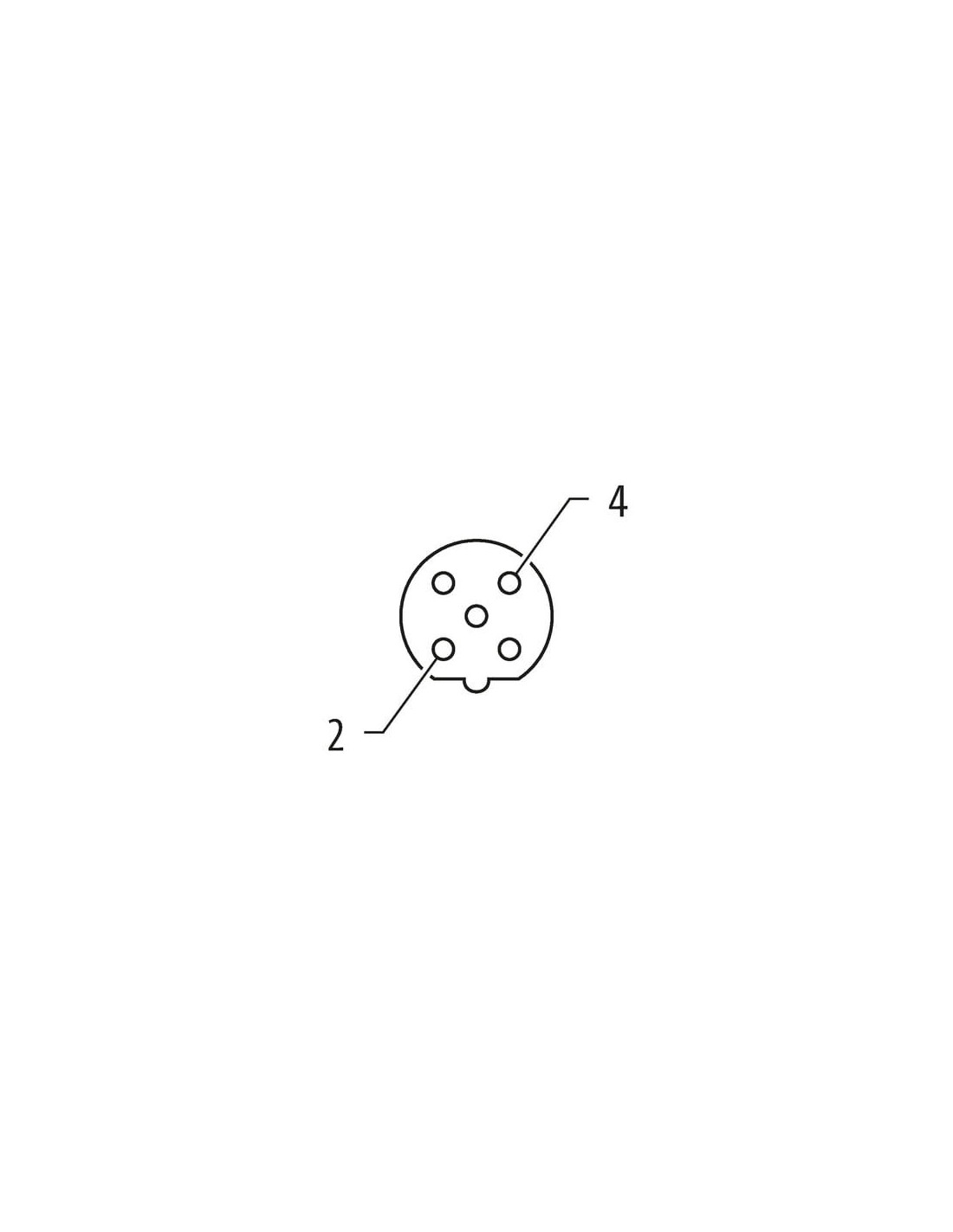

- 2-piny: skręcana para przewodów do transmisji sygnałów danych (czerwony, zielony)
- Standard: DIN EN 61076-2-101 (M12), kompatybilność z większością systemów PROFIBUS

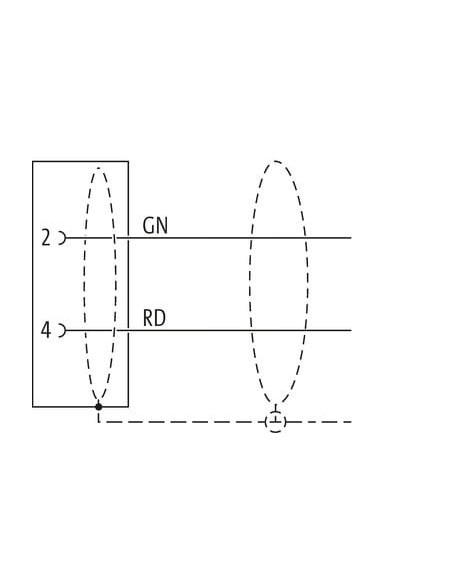

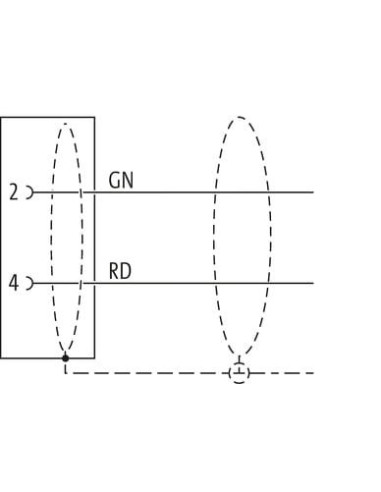

- Oznaczenie przewodów: według normy (RD – czerwony, GN – zielony)
- Schemat połączenia oraz wymiary zewnętrzne pozwalają na szybkie wdrożenie do projektu
Typowe zastosowania konektora M12 PROFIBUS
- Automatyka przemysłowa i technologie produkcyjne
- Systemy rozproszone sterowania oraz transmisji danych
- Zrobotyzowane linie montażowe
- Integracja rozbudowanych systemów czujników oraz systemów bezpieczeństwa
- Maszyny i urządzenia wymagające odporności na trudne warunki środowiskowe
Konektor M12 żeński prosty, ekranowany – model 7000-14061-8400500 – to gwarancja niezawodnego połączenia w systemach PROFIBUS oraz pewnej pracy całej infrastruktury komunikacyjnej w aplikacjach przemysłowych.
