Interbus
Żeński kątowe
M12, 5-piny
Kodowanie B
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 30 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 30 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
General data | Cable
| Identyfikacja przewodu | 799 |
| Kolor izolacji | fioletowy |
Structure | Cable
| Amount stranding | 3 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 3 Splotki z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (biały, ), (szary, rosa), (zielony, żółty) |
Mechanical data | Cable
| Cable weigth | 76,49 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 6 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 79,5 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 60000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

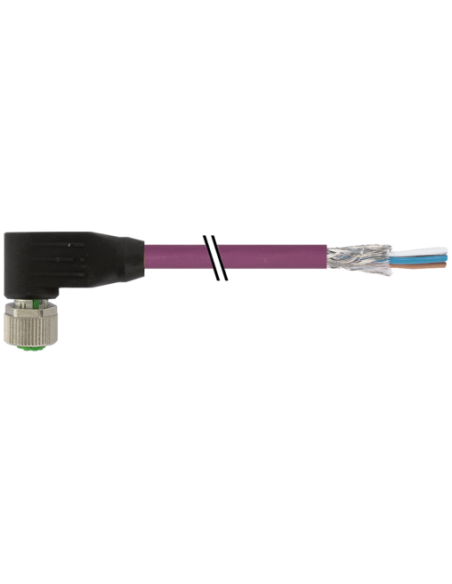

Konektor M12 żeński kątowy z kodowaniem B z kablem – 7000-14271-7990150
Konektor M12 żeński kątowy z kodowaniem B to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki oraz systemów komunikacyjnych. Wyposażony w pięć pozłacanych pinów, zapewnia pewne i trwałe połączenie nawet w wymagających warunkach. Kod produktu: 7000-14271-7990150 umożliwia jednoznaczną identyfikację tego modelu.
Główne zalety konektora M12 kątowego z kablem
- Przemysłowa niezawodność – wykonanie spełniające normę DIN EN 61076-2-101 gwarantuje kompatybilność i wytrzymałość w intensywnych aplikacjach.
- Odporność na warunki środowiskowe – stopień ochrony IP67, trwała obudowa z tworzywa PUR oraz ekranowane przewody chronią przed pyłem, wilgocią i innymi czynnikami zewnętrznymi.
- Łatwy montaż – szybkozłączna, kątowa obudowa ułatwia instalację w ograniczonej przestrzeni, a mechanizm przykręcany zapewnia solidne i trwałe połączenie.
- Elastyczność zastosowań – dostępność różnych długości kabla i wariantów końcówek umożliwia dopasowanie do indywidualnych potrzeb instalacyjnych.
Zastosowanie i typowe przeznaczenie konektora M12 5-pinowego
Konektory M12 z kodowaniem B są szeroko stosowane w systemach sterowania przemysłowego, sieciach komunikacyjnych, takich jak Interbus, a także w aplikacjach automatyki, maszynach produkcyjnych, robotyce oraz technice transportowej. Produkt sprawdza się również w instalacjach, gdzie wymagana jest ekranowana linia transmisyjna, chroniąca sygnał przed zakłóceniami elektromagnetycznymi.
Kątowa obudowa oraz solidna konstrukcja zapewniają niezawodną pracę w trudno dostępnych miejscach, co jest szczególnie cenione w szafach sterowniczych, na liniach produkcyjnych oraz w rozproszonych systemach IO. Konektory te chętnie wykorzystywane są również w przemyśle motoryzacyjnym, przetwórstwie żywności, pakowaniu oraz automatyzacji procesów logistycznych.
Budowa i materiał konektora oraz kabla
- Wytrzymała obudowa konektora – wykonana z wysokiej jakości tworzywa PUR, odpornego na działanie olejów i substancji chemicznych, dodatkowo zabezpieczona niklowanym metalowym pierścieniem mocującym.
- Ekranowany przewód – chroni przed zakłóceniami elektromagnetycznymi, zwiększając niezawodność przesyłu danych i sygnałów.
- Pozłacane styki – gwarantują stabilność połączenia i minimalizują ryzyko korozji.
- Kątowe wyprowadzenie – ułatwia prowadzenie i zarządzanie przewodami w ciasnych przestrzeniach.
Możliwości i bezpieczeństwo użytkowania
Produkt został zaprojektowany z myślą o odporności na wstrząsy mechaniczne, posiada zabezpieczenia przeciwwstrząsowe oraz spełnia rygorystyczne normy związane ze stopniem ochrony przed zanieczyszczeniem i przepięciami. Zastosowanie przewodu bezhalogenowego i wolnego od szkodliwych substancji umożliwia montaż również w środowiskach o podwyższonych wymaganiach dotyczących bezpieczeństwa.
Temperaturowy zakres pracy konektora i przewodu sprawia, że nadaje się on zarówno do pracy w niskich, jak i podwyższonych temperaturach, co pozwala na szerokie zastosowanie w różnych gałęziach przemysłu.
Montaż i uwagi eksploatacyjne
- Bezpieczny montaż – złącze należy mocować poprzez włożenie i dokręcenie zgodnie z instrukcją. W celu ochrony przed uszkodzeniami mechanicznymi zaleca się zastosowanie dodatkowych zabezpieczeń, takich jak opaski kablowe.
- Minimalny promień zgięcia – należy zwrócić uwagę na odpowiedni promień gięcia przewodu, aby zachować integralność klasy ochrony IP67 i nie narazić kabla na uszkodzenia.
- Dodatkowa odporność – produkt cechuje się zwiększoną odpornością na płomień, oleje i wiele środków chemicznych, jednak przy pracy z agresywnymi mediami zaleca się wcześniejszą weryfikację kompatybilności materiału.

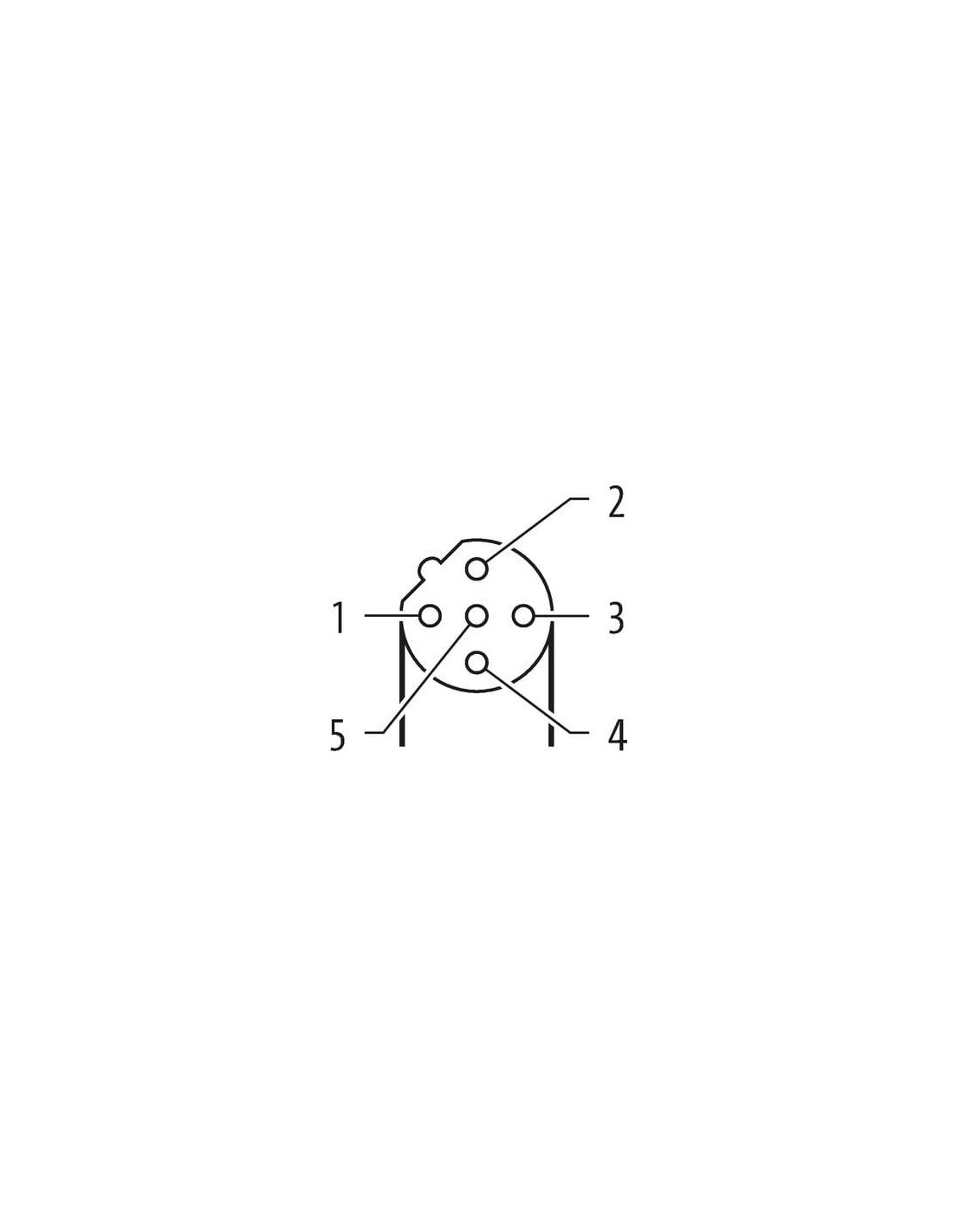

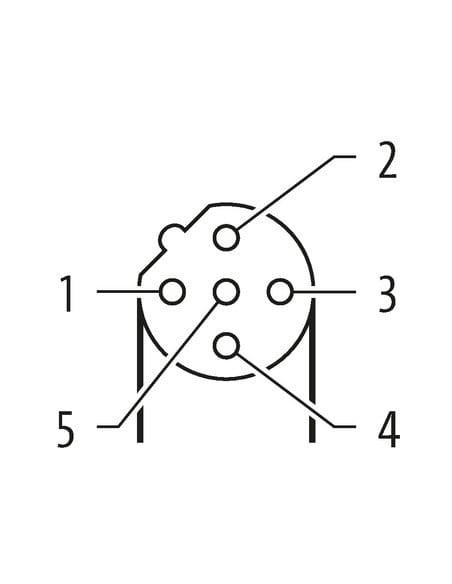

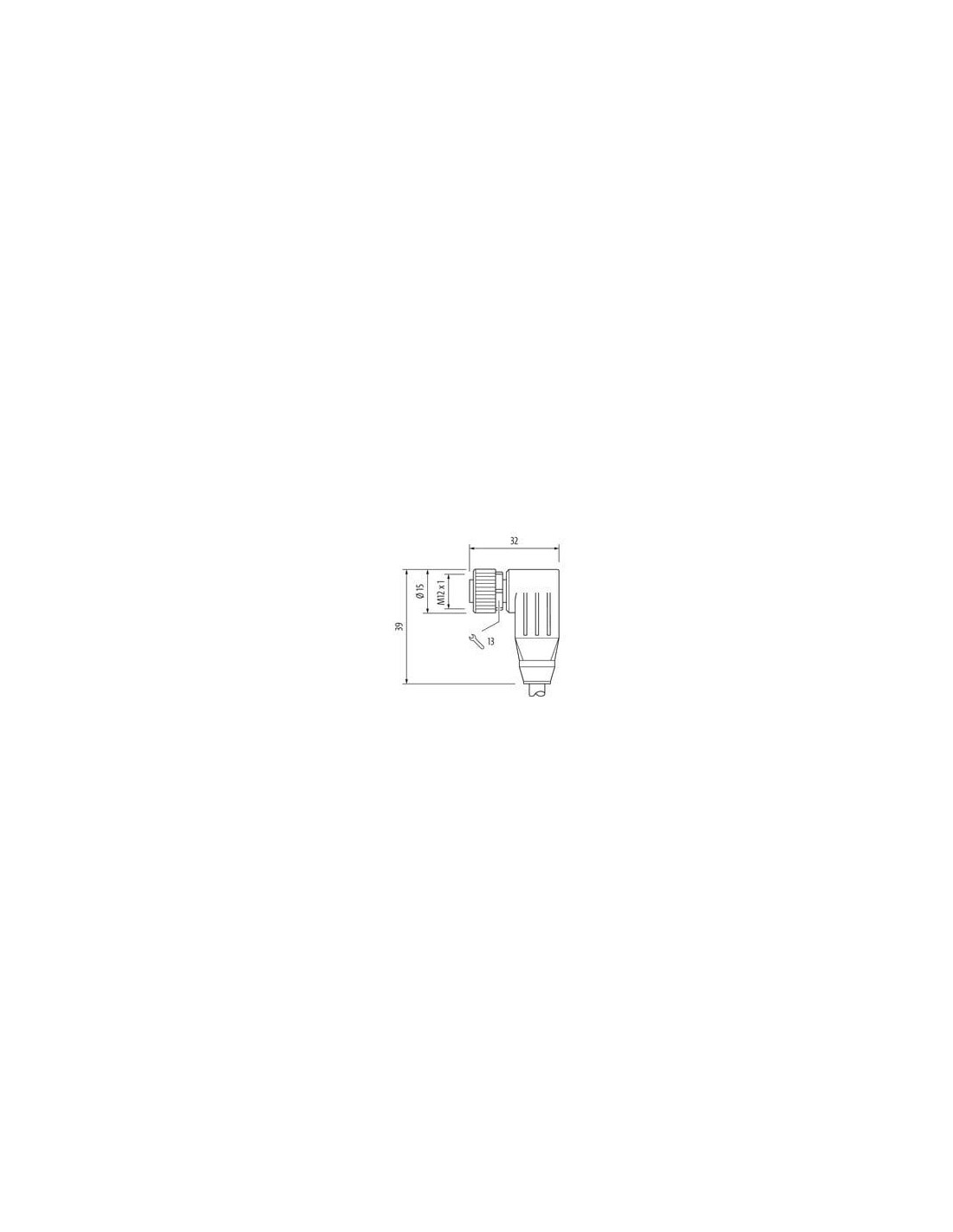

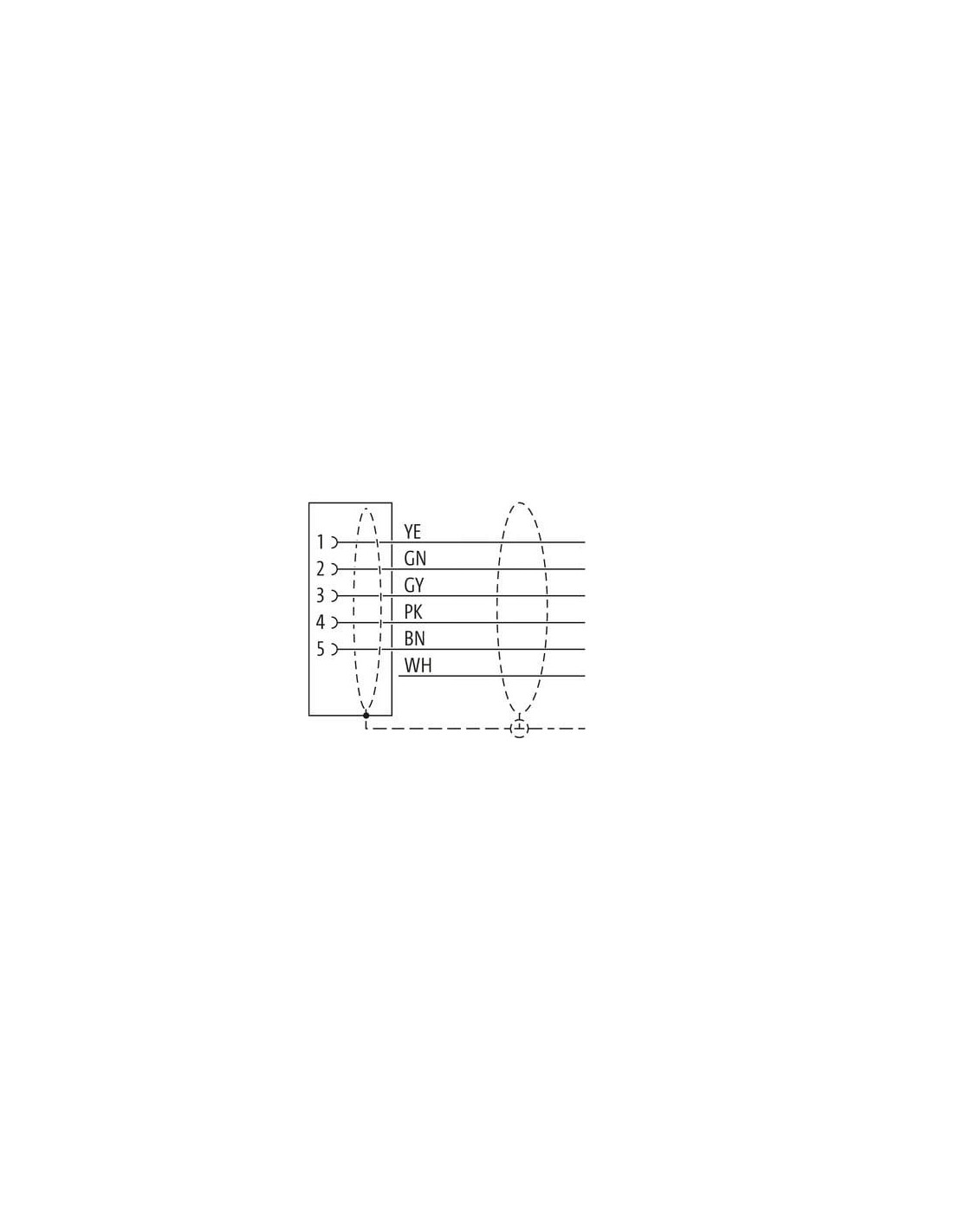

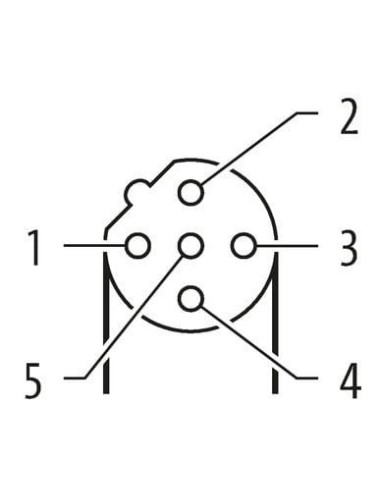

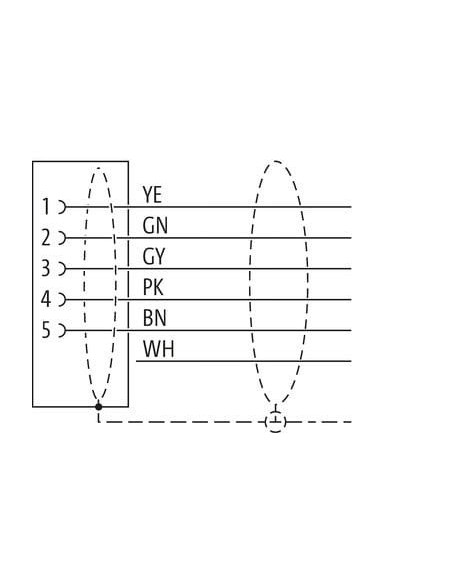

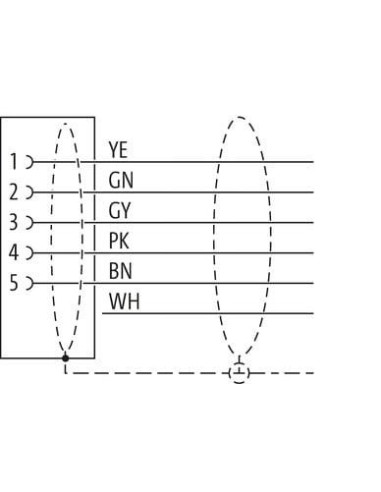

Schematy i rysunki techniczne – konektor M12 żeński kątowy
Poniżej przedstawiono czytelne schematy i rysunki techniczne, które ułatwiają prawidłowe podłączenie konektora oraz planowanie instalacji w układach automatyki.
