Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty
M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

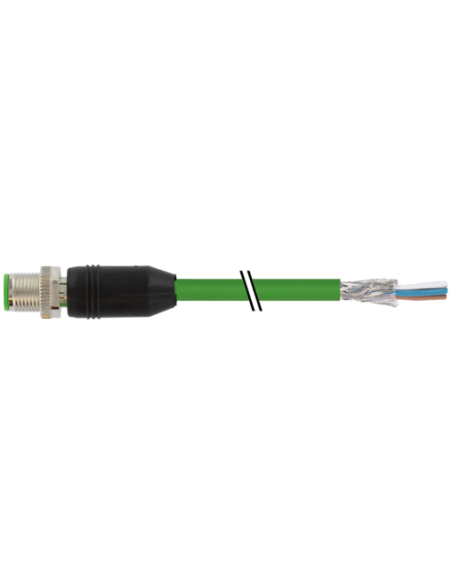

Złącze M12 męskie proste D-codowane z przewodem Ethernet – 7000-14541-7941000
Złącze M12 męskie, proste D-codowane z wolnym przewodem kablowym to rozwiązanie dedykowane przemysłowym sieciom Ethernet. Produkt gwarantuje stabilność transmisji danych oraz niezawodność połączenia w trudnych warunkach środowiskowych.
Przemysłowe zastosowanie złącza M12 Ethernet D-codowanego
Złącza M12 D-codowane to standardowe rozwiązanie wykorzystywane w automatyce przemysłowej, systemach sterowania, czujnikach oraz urządzeniach zapewniających szybki transfer danych do 100 Mbit/s w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażeniu na działanie oleju i chemikaliów.
Najważniejsze cechy złącza Ethernet M12 4-pin (D-kod)
- Dedykowane do przemysłowych sieci Ethernet – złącze spełnia wymagania standardu CAT5 (Class D, ISO/IEC 11801).
- Wysoki stopień ochrony IP65, IP66K, IP67 – złącze odporne na pył, wodę, uderzenia oraz wibracje.
- Wytrzymałość mechaniczna – obudowa z wysokiej jakości tworzywa PUR oraz metalowe elementy blokujące zapewniają trwałość eksploatacji.
- Ekranowanie przewodu – ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, ocynowany, 85% pokrycia).
- Pozłacane styki – gwarancja optymalnej przewodności i odporności na korozję.
- Długość przewodu 10 m – elastyczność instalacyjna oraz możliwość docięcia na wymiar.
- Kolor przewodu: zielony – łatwa identyfikacja okablowania Ethernet w szafach sterowniczych i maszynach.
- Wyraźne oznaczenie żył: biały, żółty, niebieski, pomarańczowy – prosty montaż i identyfikacja połączeń.
Typowe zastosowania złącza M12 proste Ethernet
Złącze kablowe M12 D-codowane znajduje zastosowanie w:
- infrastrukturze przemysłowej Ethernet – sieci komunikacyjne maszyn i urządzeń, linie produkcyjne, robotyka;
- czujnikach i modułach I/O – szybkie, niezawodne przekazywanie sygnałów do systemów sterowania;
- systemach automatyki budynkowej – inteligentne budynki, instalacje BMS;
- aplikacjach wymagających odporności na trudne warunki pracy – obecność olejów, smarów, agresywnych chemikaliów.
Korzyści ze stosowania złącza M12 Ethernet D-codowanego
- Niezawodność – gwarantowany bezpieczny przesył danych na odległość do 100 m, nawet w wyjątkowo trudnych warunkach.
- Uniwersalność instalacji – możliwość zastosowania prostego przewodu (wolny koniec) pozwala na integrację z różnorodnymi urządzeniami i rozwiązaniami.
- Łatwość montażu – wtyk wyposażony w gwint M12 x 1 ułatwia szybkie złączenie i pewne połączenie mechaniczne.
- Odporność na zakłócenia i uszkodzenia – ekranowany przewód i solidna konstrukcja obudowy zapewniają długą żywotność i stabilność połączenia.

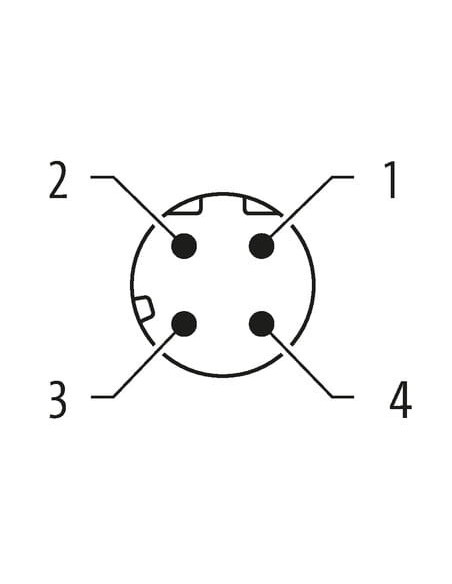

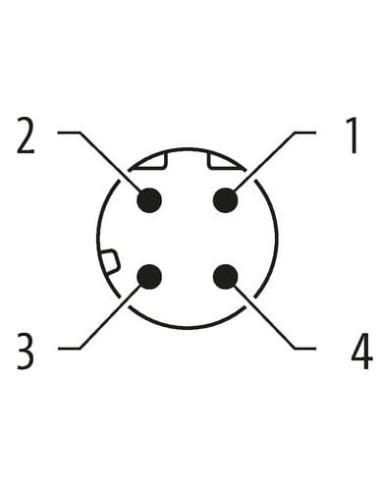

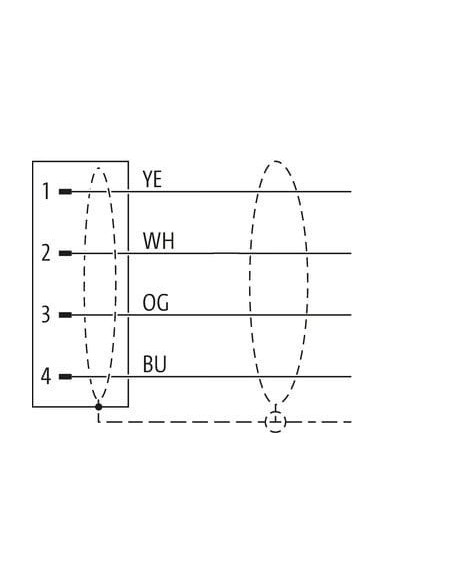

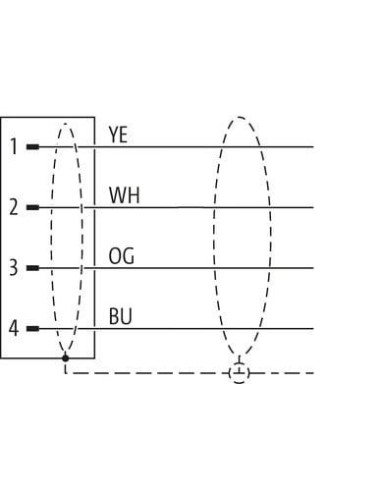

Schemat budowy i konfiguracja żył złącza M12 Ethernet
Poniżej przedstawiono podstawowy podział żył oraz rozkład pinów (zgodny z normą D-kodowania):
1 – żółty (YE), 2 – biały (WH), 3 – pomarańczowy (OG), 4 – niebieski (BU).
Konfiguracja jest widoczna na rysunku technicznym produktu.
Podsumowanie – złącze M12 męskie proste D-codowane do Ethernetu
Przemysłowe złącze M12 D-codowane z przewodem o długości 10 m to niezawodny wybór do profesjonalnych instalacji ethernetowych wymagających wysokiej niezawodności, odporności oraz pełnej kompatybilności z nowoczesnymi systemami automatyki i sterowania. Zaletą produktu jest jego uniwersalność, wytrzymałość oraz możliwość montażu w wymagających środowiskach przemysłowych.
