Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 100 m

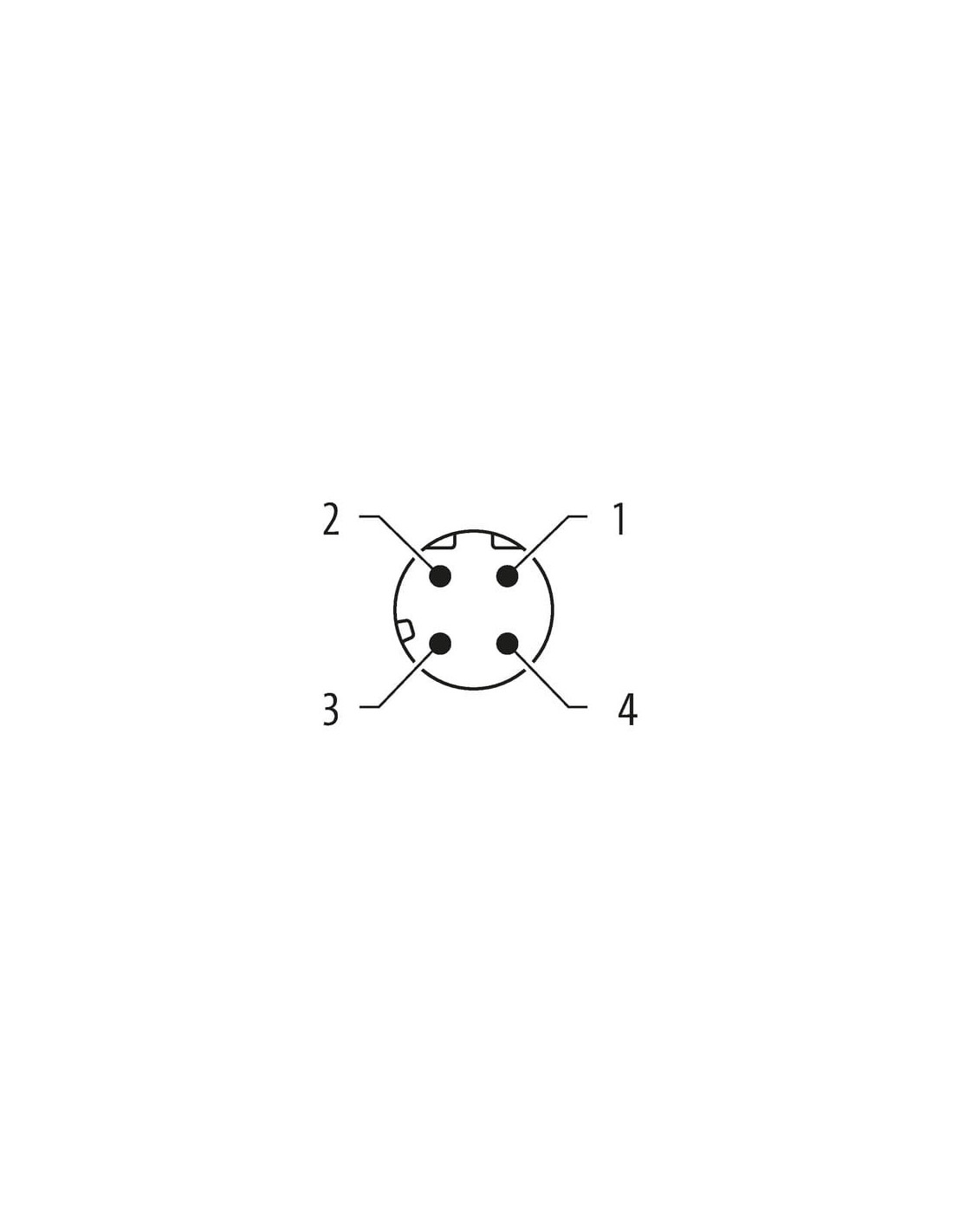

Męski prosty
M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

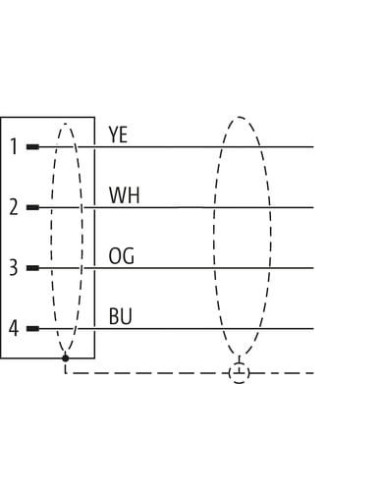

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Konektor M12 męski prosty 4-pin D-code z wolnymi końcami kabli – Ethernet CAT5, kod 7000-14541-7960500
Konektor M12 męski, prosty, 4-pinowy, z kodowaniem D to wysokiej jakości rozwiązanie do przemysłowych aplikacji sieciowych, gdzie wymagana jest niezawodność i szybka transmisja danych w standardzie Ethernet CAT5. Niezależnie od wymagań środowiskowych czy warunków pracy, produkt zapewnia trwałość i bezpieczeństwo transmisji sygnału.
Zastosowania i możliwości wykorzystania Konektora M12 D-code
Konektor M12 D-code został zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych, gdzie przewodowa komunikacja Ethernet jest podstawą sterowania i automatyzacji. Sprawdza się w aplikacjach takich jak:
- Przemysłowe sieci Ethernet – linie produkcyjne, maszyny, przemysł motoryzacyjny, automatyka budynkowa
- Systemy sterowania i monitoringu
- Integracja z urządzeniami komunikującymi się przez Ethernet, np. czujniki, sterowniki PLC, panele operatorskie
- Infrastruktura transportowa i komunikacyjna – spełnia wymagania UN/ECE R118 dotyczące odporności na ogień
Najważniejsze cechy i zalety Konektora M12 męskiego D-code
Wyróżnikiem produktu jest nie tylko zgodność z przemysłowym standardem DIN EN 61076-2-101 (M12), lecz także szereg rozwiązań wpływających na bezpieczeństwo, skuteczność i elastyczność użytkowania:
- Szybkość transmisji do 100 Mbit/s – doskonałe parametry dla komunikacji Ethernet oraz szybkiego przesyłu danych w sieciach automatyki
- Ekranowany przewód – wysokiej jakości oplot miedziany (ekranowanie do 85%), gwarantujący ochronę przed zakłóceniami elektromagnetycznymi
- Zwiększona odporność chemiczna, na oleje i warunki mechaniczne – zastosowanie przewodu w powłoce PUR oraz styków z pozłacanej miedzi umożliwia pracę w trudnych warunkach przemysłowych
- Stopień ochrony IP65, IP66K, IP67 – zapewnia ochronę przed pyłem i wodą, także podczas mycia ciśnieniowego
- Prosta instalacja dzięki łatwemu odejściu kabla oraz gwintowanym przyłączom M12 x 1
- Przewód 4-żyłowy, skręcany (CAT5, Class D) – idealny do aplikacji wymagających pełnego dupleksu i minimalnych strat sygnału
- Odpowiedni do pracy w szerokim zakresie temperatur: praca ciągła od -40°C do 80°C, praca ruchoma do 70°C
- Brak elementów szkodliwych – przewód wolny od ołowiu, kadmu, bezhalogenowy, bezsilikonowy oraz FCKW
- Kolorowe oznaczenie żył – ułatwia prawidłową instalację i serwisowanie
- Wytrzymałość mechaniczna przewodu – odpowiedni do pracy w prowadnikach kablowych, spełnia wymagania dotyczące liczby cykli gięcia i skręcania
Typowa konstrukcja i wymiary konektora M12 D-code
Konektor posiada standardową konstrukcję M12, prosty układ 4-pinowy, co zapewnia szeroką kompatybilność z urządzeniami przemysłowymi. Wymiary złącza (średnica 15,5 mm, długość 47,5 mm) umożliwiają łatwą integrację nawet w kompaktowych urządzeniach.
Bezpieczeństwo, norma i odporność na warunki przemysłowe
Produkt oparty jest na normach IEC, EN i UL, m.in. IEC 60332-2-2 (odporność na płomień), DIN EN 60811-404 (odporność na oleje), zbudowany z materiałów o wysokiej izolacyjności (GRUPA I wg IEC 60664-1). Testowany na napięciach do 2 kV między żyłami a ekranem.
Gdzie szczególnie sprawdzi się konektor M12 D-code z wolnymi końcami kabli?
Konektor znajduje zastosowanie wszędzie tam, gdzie wymagana jest pewność połączeń Ethernetowych w trudnych warunkach, np. w automatyce przemysłowej, systemach bezpieczeństwa, instalacjach transportowych, w sprzęcie budowlanym oraz w wymagających aplikacjach outdoorowych i pojazdowych.
Dzięki konstrukcji i parametrom, konektor M12 męski D-code jest idealnym wyborem do nowoczesnych, zautomatyzowanych systemów produkcji, monitoringu oraz rozwiązań przemysłowego internetu rzeczy (IIoT).
