Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty
M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

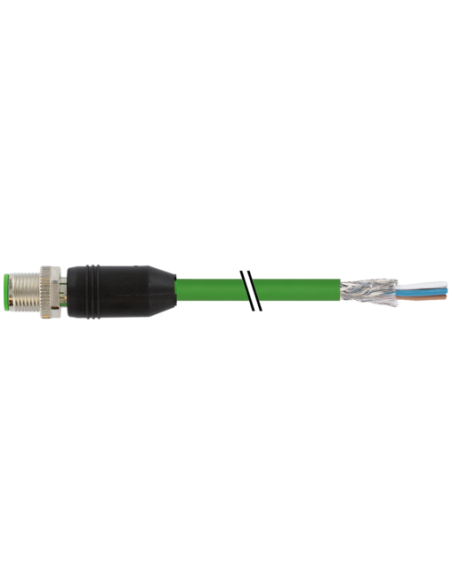

Złącze M12 Ethernet CAT5 D-kodowane – przewód 10 m, kod produktu 7000-14541-7961000
Złącze M12 Ethernet CAT5 o kodzie produktu 7000-14541-7961000 to profesjonalne rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, w których niezawodność transmisji danych oraz wysoka odporność mechaniczna i chemiczna są kluczowe. Produkt spełnia normy UN/ECE R118 oraz DIN EN 61076-2-101 (M12), co stanowi gwarancję bezpieczeństwa i jakości wykonania.
Zastosowanie złączy M12 Ethernet CAT5 w automatyce przemysłowej
Złącze M12 z kodowaniem D oraz przewodem o długości 10 metrów doskonale sprawdza się w:
- Systemach sieci przemysłowych Ethernet
- Automatyce maszyn i urządzeń wymagających bezpiecznej, szybkiej transmisji do 100 Mbit/s
- Przemysłowych instalacjach wymagających wysokiego stopnia ochrony IP65/IP66K/IP67
- Połączeniach stacji roboczych, sterowników, czujników i urządzeń pomiarowych
- Obsłudze sieci w pojazdach szynowych oraz aplikacjach infrastruktury transportowej, gdzie obowiązuje zgodność z UN/ECE R118
Najważniejsze cechy i zalety techniczne złącza M12
- Pełne ekranowanie zapewniające ochronę przed zakłóceniami elektromagnetycznymi (EMC)
- 4 piny (D-kodowanie) – przystosowane do Ethernetu CAT5
- Przewód o długości 10 m – elastyczne prowadzenie instalacji
- Męski, prosty konektor z gwintem M12 x 1
- Wytrzymała powłoka z PUR oraz pozłacane styki zwiększające trwałość i odporność na korozję
- Klasa ochrony IP65, IP66K, IP67 – odporność na pył, wodę, wilgoć, oleje i agresywne media
- Szybkie i pewne mocowanie: połączenie przykręcane, zabezpieczenie przeciwwstrząsowe
- Przewód ekranowany: oplot miedziany, ocynowany, zapewniający optymalne parametry transmisyjne na odległościach do 100 m
Możliwości kabli Ethernet PUR w przemyśle
Kabel w powłoce PUR charakteryzuje się wysoką odpornością chemiczną, na ścieranie, płomień, oleje i benzynę. Przewód jest bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu, co umożliwia użytkowanie w przemyśle spożywczym, motoryzacyjnym i kolejowym. Wytrzymałość na ekstremalne temperatury robocze od -40°C do +80°C (w trybie stałym), a także odporność na wielokrotne cykle gięcia i skręcania sprawiają, że jest dedykowany również do aplikacji ruchomych (robotyka, maszyny pakujące, C-track).

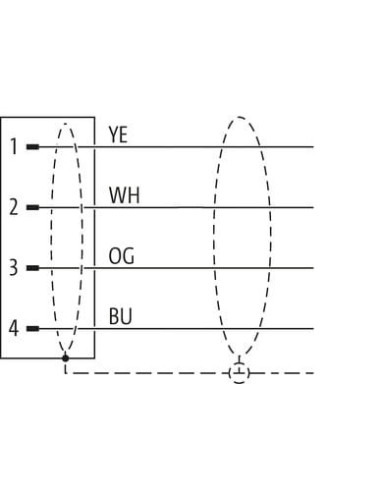

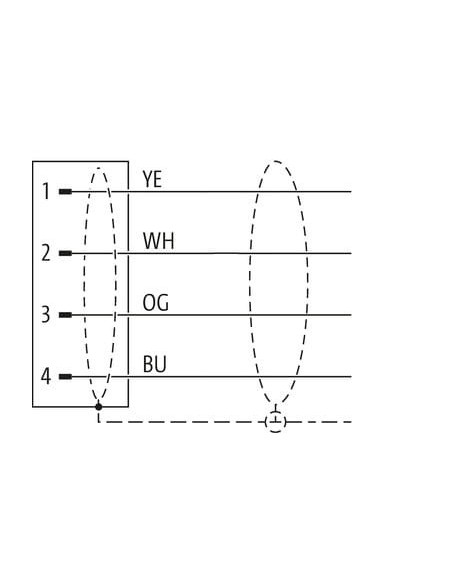

Budowa i schemat połączenia złącza M12 D-kodowanego
Schematy zamieszczone powyżej przedstawiają:

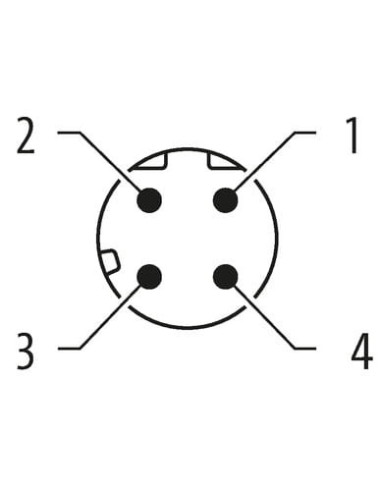

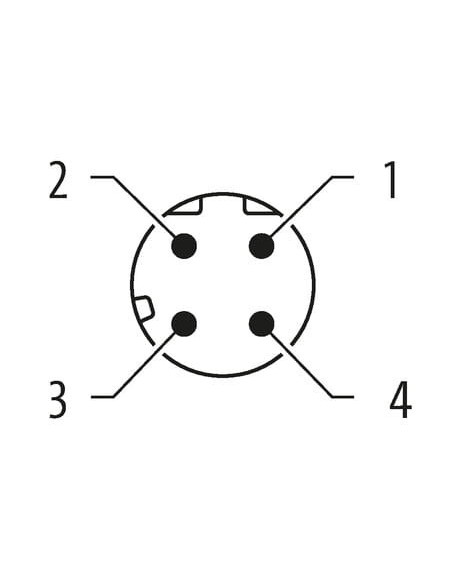

- Rozmieszczenie pinów złącza M12 (D-kodowanie) – wyraźna identyfikacja dla łatwego i bezpiecznego połączenia
- Kolory przewodów: biały (WH), żółty (YE), niebieski (BU), pomarańczowy (OG)
- Budowa mechaniczna – zwarta, wytrzymała konstrukcja, mała średnica zewnętrzna (kabla 6,7 mm), klucz SW13
Typowe instalacje i funkcjonalności
- Instalacje przemysłowe z Ethernet CAT5 – automatyka, linie produkcyjne, maszyny, urządzenia transportowe
- Połączenia systemów sterowania, napędów, rozdzielnic
- Modernizacja starszych systemów poprzez podłączenie do nowoczesnej infrastruktury Ethernet
- Urządzenia pracujące w trudnych warunkach środowiskowych (pył, wilgoć, obecność substancji chemicznych, wysokie/niskie temperatury)
Złącze M12 Ethernet CAT5 D-kodowane to uniwersalne, profesjonalne rozwiązanie dla najbardziej wymagających instalacji przemysłowych, pozwalające zachować pełną integralność sygnału, bezpieczeństwo oraz odporność na ekstremalne warunki środowiskowe.
